E02B — Гидротехнические сооружения

Номер патента: 819255

Опубликовано: 07.04.1981

Авторы: Карпюк, Ковшун, Костин

МПК: E02B 9/06

Метки: водовыпуск, трубчатый

...Нижняя часть чехла имеет воздуховыпускное отверстие 7.Перфорированная часть воздухоподводящей трубки 6 может быть установлена в кольцевом поплавке 8.Устройство работает следующим обра819255 Составитель А, Яценкоедактор О, Иванова Техред А, Камышникова Корректор Р. Берковн Заказ 735/14 Изд. Юо 283 Тираж 694 ПодписноеНПО Поискь Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 ипогр,афия, пр, Сапунова 3нии уровня верхнего бьефа 5, обуславливающего снижение расхода через трубчатый водовыпуск, входное отверстие воздухоподводящей трубки 6 открывается и воздух начинает засасываться внутрь чехла 3, в результате чего формируются выступы шероховатости 4, уменьшающие пропускную способность...

Номер патента: 819256

Опубликовано: 07.04.1981

Авторы: Гелуташвили, Макацария

МПК: E02B 11/00

Метки: дренажное

...дренажное устройство, включающее водопроводящий элемент и фильтрующую засыпку 11.Недостатком его является недостаточнаяинтенсивность действия дренажа.Известно также дренажное устройство,включающее водопроводящий элемент и фильтрующую засыпку, помещенную в сетчатую оболочку 2.Недостатком его является недостаточныеэффективность и интенсивность действия дренажа.Цель изобретения -тивности и интенсивнос ложенными спицами 3, водоотводящее от.верстие 4, а в верхней части - откидную крышку 5. Межстенное пространство 6 устройства заполнено материалом - фильтру ющей засыпкой 7, Крышка 5 имеет петли8 и запорное устройство 9,Работает дренажное устройство следующим образом.Вода, просачиваясь через фильтрующую 10 засыпку 7, поступает в...

Номер патента: 819257

Опубликовано: 07.04.1981

Авторы: Дон, Ефремов, Ходырев

МПК: E02B 11/02

Метки: грунте, дренажныхканалов, образования

...тяги коромысел 7 и 8 выполнены в виде двухзубьевых зеркально установленных вилок с отверстиями, в которых смонтированы на подшипниках 29 и30 вертикальные оси 11 и 12, На осях 11и 12 закреплены фрикционные ролики 13 -16 и ведомые шестерни 17 и 18 соответственно.Формующая часть 1 связана с приводомперемещения тягами 31.Захват выполнен в виде шарнирно установленных на балке 6 в горизонтальнойплоскости рычагов 32 и 33, имеющих свнешней стороны зубья 34 для их взаимодействия со стенками траншеи. Рычаги 32и 33 снабжены пружинами 35 и 36,Для прокладки траншеи выполнен многоковшовый экскаватор 37.Работает устройство для образованиядренажных каналов в грунте следующимобразом.Многоковшовым экскаватором 37 делаютнеобходимой глубины и...

Номер патента: 819258

Опубликовано: 07.04.1981

Автор: Башмакова

МПК: E02B 13/00

Метки: воды, расходов, регулированияпостоянных, трубчатыхводовыпусках

...цель достигается тем, что оголовок выполнен в виде патрубка, а слив ное окно расположено на боковой поверх ности патрубка и снабжено управляемои шторкой,Изобретение показано на чертеже.Устройство содержит оголовок 1, выпол пенный в виде патрубка, на боковой по верхности которого расположены окна 2 снабженные управляемой шторкой 3..зом.Вода из канала 8 поступает через проем 10 в нижней части камеры 7, сливные окна 2,расположенные на боковой поверхности патрубка, и сильфон 5 в водовыпускную трубу 6. При этом количество воды, поступающей в водовыпускную трубу 6, регулирует ся управляемой шторкой 3, а постоянныйрасход воды во всем диапазоне регулирования независимо от колебания уровня воды в канале 8 обеспечивается поплавком 4, так...

Номер патента: 819259

Опубликовано: 07.04.1981

Авторы: Коган, Кузнецов, Никитин, Титова

МПК: E02B 17/02

Метки: гидротехническойплатформы, опора, передвижной

...секции 5 поворачиваются до упоров 11 относительно шарниров 4. При 35 этом секции 5 выворачиваются из грунта, отрываясь постепенно, начиная с вершины. При дальнейшем повороте секций 5 лежащий на них грунт сползает вниз между ними. 40При подъеме опоры образуется разность давлений внутри противоприсосных камер 7 и окружающей водной среды, вследствие чего срабатывают обратные клапаны 10 и в противоприсосные камеры 7 поступает вода, ликвидируя присос.Благодаря повороту секций 5 уменьшается усилие отрыва их от грунта и лобовое сопротивление при подъеме, а следовательно, и величина усилия подъема опоры,Такое выполнение опоры позволяет уменьшить присос опоры к грунту и снизить усилие подъема на 25 - 30, что обеспечит уменьшение мощности...

Номер патента: 495926

Опубликовано: 07.04.1981

Авторы: Ардышев, Григоращенко, Гурков, Костылев, Липовецкий, Плавских, Рожков, Ткач, Филиппов

МПК: E02B 11/02

Метки: ctehok, дренс, перфорированным, покрытием, формирования

...этого поршень пуансона выполнен кольцевым и смонтирован в кольцевой полости, образованной в корпусе. 20На фиг. 1 показана схема предлагаемого устройства; на фиг. 2 - разрез А - А фиг, 1.Устройство для формирования дрен с перфорированным покрытием стенок содер жит корпус 1, в котором размещен ударный механизм, включающий поршень 2 с наклонными пазами а, кинематически связанный с пуансоном 3. В корпусе образована кольцевая полость Б, в которую вмонти рован поршень 2, выполненный также кольцевым. Между поршнем и корпусом размещена пружина 4. Кольцевая полость Б со. общепа с источником сжатого воздуха магистралью 5 с регулятором б давления. Кроме того, устройство содержит формируемую дренуи шланг 8 для подачи сжатого воздуха в...

Номер патента: 821640

Опубликовано: 15.04.1981

Авторы: Айзман, Богатов, Перевезенцев, Савватеев

МПК: E02B 3/16

Метки: герметизирующая, прокладка

...ксредней части более длинной,На фиг.1 показана гериетизирующая прокладка, уплотненная в свежуюбетонную оболочку, поперечное сечение; на фиг.2 - деформационный шовс прокладкой, поперечное сечение.Герметизирующая прокладка выполнена в виде Ч- образного элемента 1с более длинной ветвью 2, к которойв средней части примыкает горизонтальная полка 3, и с более короткойветвью 4, к торцу которой примываетгоризонтальная полка 5, причем наконцах полок имеются утолщения 6.Ветви 2 и 4 образуют полость 7,Герметизирующая прокладка закладывается в слой монолитного бетонатак, чтобы верхняя кромка более длиной ветви 2 находилась на уровне по821640 Формула изобретения Составитель Л.ВаксенбурРедактор М.Циткина Техред Н,Майорош н орректор Подпис раж...

Номер патента: 821641

Опубликовано: 15.04.1981

Авторы: Айзман, Богатов, Куделя

МПК: E02B 5/02

Метки: каналов, облицовокоросительных, образованияпротивофильтрационных

...перемещения роликов и выполнены в виде подПружиненных полозьев.На фиг.1 изображено описываемоеустройство, вид сбоку; на фиг.2 - установка террасообразующих роликов;на фиг.3 - крепление прижимных полозьев.Устройство состоит из направляющей рамы 1, барабана 2 для рулонногоматериала 3, кронштейнов 4, террасообразующих роликов 5, установленныхперпендикулярно плоскости откосови служащих для образования бороэдтеррас в откосах земляного руслаканала.Вдоль оси перемещения террасообраэующих роликов на передней стенкеб бункера 7 в шарнирах 8 смонтированы четыре прижимных полоза 9, связанных пружинами 10 с передней стенкойбункера,Устройство работает следующим образом.Для перемещения предлагаемого устройства, установленного в канал,террасообразующие...

Номер патента: 821642

Опубликовано: 15.04.1981

Авторы: Волосухин, Коренев, Крошнев, Сергеев

МПК: E02B 7/02

Метки: регулирующее

...подающего трубопровода 5 и сифона б. Подающий трубопровод имеет водозаборное устройство 7, расположенное на некотором. удалении от сооружениявверх по течению. На трубопроводе имеется задвижка 8.Устройство работает следующим образом.При увеличении уровня воды в верхнем бьеф происходит наполнение горизонтальных шахт 4 посредством само 5 течцого трубопровода 5. Давление во" ды на тороидальные цилиндрические элементы в шахтах 4 растет и они, перемещаясь вдоль гребня сооружения, занимают проектное положение под оболочкой 1При дальнейшем увеличе-. нии уровня воды в верхнем бьефе происходит зарядка сифона 6 и, поскольку пропускная способность сифона больше пропускной способности трубо провода 5, происходит опорожнение шахт 4 и перепад...

Номер патента: 821643

Опубликовано: 15.04.1981

Автор: Калишевский

МПК: E02B 7/06

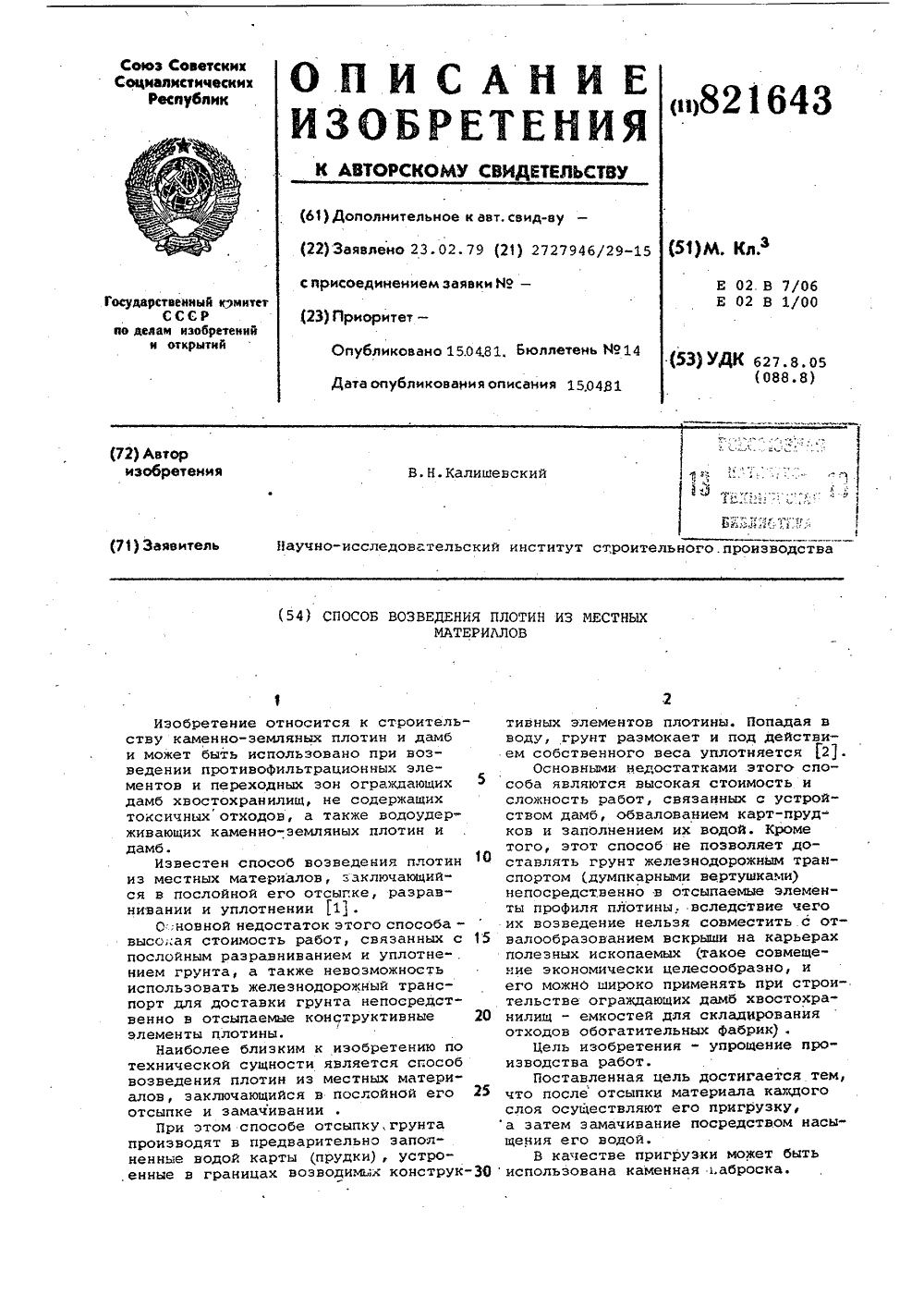

Метки: возведения, местныхматериалов, плотин

...нести в теплое время года иэ талого грунта, слоями толщиной до 10 мс запасом на их последующую осадку.Грунт к месту отсыпки может транспортироваться как автомобильным,так и железнодорожным транспортом. р 5При доставке грунта автосамосвалами его отсыпка осуществляется пионерным способом под откос. При доставке грунта железнодорожным транспортом (специализированными поездамидумпкарными вертушками, состоящимииз думпкаров и локомотива) отсыпкагрунта производится карьернымэкскаватором, который, двигаясь вдольразгрузочного пути, уложенного наберме или гребне упорной призмы,раэработывает выгруженный иэ думпкарных вертушек грунт и отсыпаетего непосредственно в переходнуюзону и противофильтрационное устройство. для прокладки разгрузоч-....

Номер патента: 821644

Опубликовано: 15.04.1981

Авторы: Дейнека, Зайченко, Калмыков, Никитин

МПК: E02B 8/02

Метки: водозаборное, сооружение

...рог 5 имеет переменную высоту (ступенчатый) и своей повышенной частьюпримыкает к низовому откосу 3, а уверхового откоса выполнен с проемом, 7, служащим для прохода судовПоперечный уклон входной части 2канала 1 создает переменное по шири"не его гидравлическое сопротивлениевходящему потоку, увеличивающееся помере повышения дна канала от верхо 30 вого откоса 4 к низовому 3. Это спо821644 Формула изобретения ек собствует ускоренному повороту потока и более равномерному распределению удельных расходов по ширине водоприемного канала 1 и, кроме того, затрудняет поступление донных наносов в Канал. Дорный порог 5, имеющий переиенную высоту, а следовательно и ока:-кивающий изменяющееся по ширине канала 1 сопротивление потоку, служит для...

Номер патента: 821645

Опубликовано: 15.04.1981

Авторы: Караваев, Соколов, Судаков, Швецов, Шманцарь

МПК: E02B 9/00

Метки: гидроэлектростанция, приплотинная

...со стороны верхнего бьефа; на фиг.2 - сечение А-А на фиг.1; на фиг.З - сечение Б-Б на Фиг,2. Расположенная на береговом склоне плотина, например, гравитационного типа, состоит из нескольких секций 1, разделенных деформационными швами 2. В плотине размещены водоприемные устройства 3, соединяющиеся с напорными трубопроводами 4, подающими воду к гидроагрегатам 5 здания ГЭС, размещенного в выемке за плотиной.Плотина имеет переменную высоту по ее длине с подошвой в некоторых секциях, существенно возвышающейся над зданием ГЭС, Напорные трубопроводы 4 в верхней части опираются на бетонные контрфорсы 6, а в нижнейразмещены на откосе выемки 7 в скале основания.Уклон низовой грани контрфорсов принимается таким, чтобы обеспечить...

Номер патента: 821646

Опубликовано: 15.04.1981

Автор: Илюшин

МПК: E02B 9/06

Метки: дренажное

...поперечный разрез; на иг.2 - то же, в рабочем состоянии.Дренажное устройство включает водо- приемные элементы 1, примыкающие к отверстиям 2, имеющим диаМетр фд". Водоприемные элементы 1 расположеиы в бетонной обделке 3 вывода 4 запод лицо с поверхностью бетона на контате со стальной облицовкой 5. Внутри водоприемного элемента 1 симметрично его боковым сторонам, напротив отверстия 2 в облицовке 5 прикреплен цилиндрический патрубок б, имеющий диаметр 0 д и высоту, равную глубине водоприемного элемента 1.Работает дренажное устройство слеующим образом.При занапоренном водоводе 4 (рр) облицовка 5 плотно прижата к бетонной обделке 3, к краям водоприемного эле" мента 1 и патрубку б, перекрывая достул воды из водовода в водоприемный элемент...

Номер патента: 821647

Опубликовано: 15.04.1981

Авторы: Горин, Пецко, Рынкевич, Турецкий

МПК: E02B 11/00

Метки: возведения, горизонтальногозакрытого, дренажа

...последовательно подключают устья дрен к последнему с Одновременным их откры тием для стока воды и производят об ратную засыпку траншеи коллектора.Способ осуществляют следующим об разом.Сначала при помощи бестраншейног дреноукладчика закладывают дрены, располагая устья дренажных труб вне трассы траншеи коллектора, т.е. на расстоянии, исключающем их поврежде ние при последующем рытье траншеи коллектора (в случае закладки дрен из керамических труб не устанавлива ют в их устье 1-2 трубки, в случае пластмассовых дрен используют телескопическое соединение пластмассовых труб, закладываемых в устье дре ны), при этом устья дрен закрывают заглушками. После этого с помощью экскаватора роют траншею и закладывают в нее трубу коллектора. В...

Номер патента: 821648

Опубликовано: 15.04.1981

Авторы: Амиранидзе, Кереселидзе, Махароблидзе, Надарейшвили

МПК: E02B 11/00

Метки: осушительная

...колодцы 4, выполненные, например, в виде плетеных корзин из полимера и засыпанные щебнем. 5По всей трассе дренажных каналов 1 выполнены открытые водосборные каналы 5, сообщенные с водоприемными гравийными колодцами 4, а по дну каналов 1 проложена проволока 6, соеди- о ненная с очистителем 7, например, конусообразным, для очистки каналов от заклинивания.Для сохранения воды в засушлнвое время года осушительная система оборудована закрытым водосборным бассей ном 8, связывающим его и дренажные каналы 1 траншеями 9, снабженными эапорными элементами 10.Водосборный бассейн соединен с накопительной напорной емкостью 11 20 посредством насосов 12. Осушительная система работает следующим образом.Поверхностные и дренажные воды, 25 просачиваясь...

Номер патента: 821649

Опубликовано: 15.04.1981

Авторы: Иванов, Сметанин

МПК: E02B 13/00

Метки: мелиоративная

...1 и дрены-увлажнители 2, соединенные между собой трубой 3, имеющей дроссельный затвор 4 с поплавком 5, водонапорной колонной 6 с двумя патрубками 7 и 8,причем на патрубке 8 имеется отверстие 9, расположенное внутри водонапорной копонны 6. Между патрубкамн 7 и 8 установлен гидроуправляемый клапан 10 с камерой 11 противодавлення, которая посредством трубы 12 соединена с напорн трубопроводом 1. Клапан 10 представляет собой цилиндрический металлический корпус 13 с камерой 11 противодавления, которая разделена кольцевыми перегородками 14, имеющими прорези. Камера противодавления соединена с.трубопроводом 1 посредством трубы 12. Внутри корпуса 13 помещена резиновая муфта 15, которая закреплена между фланцами корпуса и патрубков 7 и 8. С...

Номер патента: 821650

Опубликовано: 15.04.1981

Автор: Башмакова

МПК: E02B 13/02

Метки: гидротехнических, сооружениях, уровняводы

...внутри водовыпу ска 4, а сверху с инерционным грузомКроме того, емкость 2 имеет сообщение с нижним бьефом б сооружения посредством трубы 7 и с атмосферой через трубку 8, причем труба 7 и трубка 8 соединены с емкостью 2 гибкими патрубками.Устройство работает следующим об разом.Как только уровень воды в нижнем бьефе б сооружения поднимается выше трубы 7, происходит наполнение водой подвижной емкости 2, установленной внутри камеры 1.По мере наполнения емкости 2 водой воздух вытесняется из нее в атмосферу через трубку 8, и масса ее становится больше, чем инерционный, груз 5. Поэтому наполненная водой емкость 2 преодолевает усилие инерционного груза 5 и опускается, при этом заслонка 3 закрывает водовыпускную трубу 4. В результате...

Номер патента: 823486

Опубликовано: 23.04.1981

Автор: Снопко

МПК: E02B 8/08

Метки: рыбопропускник, снопко

...под действием напора воды закрыт. При таком положении затворов слив из турбины поступает в канал 14 с открытым затвором 16,азатем в тоннель 2 с закрытым затвором 6в верхней голове рыбопропускника и открытым затвором 8 в нижней его голове, созда 5 вая в тоннеле скорость течения воды, удовлетворяющую условиям движения рыбы втоннеле, указанным выше,В это же время в тоннеле 1 под действием напора из верхнего бьефа вода поднимается по каналу 20 и в виде водопада 240 сбрасывается на поверхность нижнего бье-.фа у входа рыбы в тоннель 2, насыщая приэтом воду кислородом, что является, кромевстречного течения, дополнительным стимулом привлечения рыбы в тоннель.25Затворы 22 23 каналов 20, 21 должны1быть отрегулированы на расход воды неменее...

Номер патента: 823487

Опубликовано: 23.04.1981

Авторы: Орлов, Федоров

МПК: E02B 8/08

Метки: водозабораплавучих, насосных, рыбозащитное, станций

...затворы 4 для перекрытия отверстий рыбоотвода 5. Поворот створок осуществляется при помощи тяг 6 через рычаги 7, жестко соединенные с горизонтальнымишарнирами 8 и оси 9. Присоединение рыбо 2 О защитного устройства к водозаборным окнам понтона насосной станции осуществляется через присоединительную камеру 10,Работа рыбозащитного устройства осуществляется следующим образом,При работающей насосной станциивода .снизу водоприемной камеры 1 поступает в межстворчатое пространство и через фильтрующий элемент в присоединительную камеру 10. Скорость воды в порах фильтрую- щего элемента меньше чем скорость вдоль него, вследствие того, что он установлен под острым углом к основному потоку. В результате разности скоростей, а также за счет...

Номер патента: 823488

Опубликовано: 23.04.1981

Автор: Деркач

МПК: E02B 9/04

Метки: воды, наружнымподводом

...способности вращающейся сетки.Предлагаемое устройство позволяет повысить пропускную способность вращаю- шейся сетки до 30 - 40%. ск- ого рхИзобретение относится к гидротехнике, а именно к устройствам для очистки воды от мелких механических примесей в водозаборных сооружениях технического и питьевого водоснабжения. Известно устройство для очистки воды в виде сетки водоочистной вращающейся с наружным подводом воды, содержащее каркас и замкнутый очистной контур, которые образуют камеру, открытую со стороны выхода потока из нее, и привод 111.Наиболее близкой к предлагаемой по технической сути является водоочистная вра. щающаяся сетка 12.Недостатком указанных конструкций является ограниченная максимально допустимым значением скорости воды...

Номер патента: 823489

Опубликовано: 23.04.1981

Авторы: Грудин, Елизаров, Кильдишев, Нетреба

МПК: E02B 11/00

Метки: закрытогодренажа, строительства

...грунта.Поставленная цель достигается тем, что одновременно с внесением фильтрующего материала осуществляют покрытие стенок траншеи пленочным слоем пенопласта, при этом пенопласт наносят последовательным напылением на стенку траншеи составляющих его компонентов, напыляя вначале компонент с лучшей адгезией, например смолу.На фиг. 1 изображена траншея с уложенным в нее трубопроводом, подготовленная к засыпке; на фиг. 2 - траншея, засыпанная вынутым грунтом. Способ осуществляетсяразом.При строительстве заоткрывается траншея 1, ввается гумусовый грунт 2венного слоя 3 на одну стминеральный слабопроницанижнего почвенного слояположную сторону транше3с отрывкой траншеи на ее дно укладывается трубопровод 6, и засыпается фильтрующей обсыпкой 7, а...

Номер патента: 829762

Опубликовано: 15.05.1981

Автор: Сичинава

МПК: E02B 3/04

Метки: береговот, предохранения, размыва

...является устройство для.предохранения берегов от размыва, включающее 15 вертикальные сваи с насаженными на них блоками 21.Недостаток этого устройства заключается в неравномерной осадке блоков, приводящей к зависанию бло ков на сваях. На фиг. 1 изображено устройство в плане на фиг. 2 - то же, поперечный разрез.Устройство для предохранения берегов от размыва включает сваи 1, расположенные в шахматном порядке с насаженными на них блоками из использованных автомобильных покрышек 2. Сваи 1 имеют различную высоту, что определяет высоту штабелей из автопокрышек 2, установленных ступенчато с увеличением высоты в сторону берега 3. Диаметр свай 1 в 5-6 раэ меньше внутреннего диаметра авто покрышек 2, которые соединены между собой гибкими связями...

Номер патента: 829763

Опубликовано: 15.05.1981

Авторы: Королев, Мищенко, Федулов

МПК: E02B 3/06

Метки: плавучее, причальное, сооружение

...пространственным шарниром и прикрепленных к понтонам с помощью плоского шарнира.Каждая штанга шарнирного элемента может быть выполнена в виде треугольной фермы и прикреплена основанйем к понтону с помощью двух и более плоских шарниров. Пространственный шарнир дополнительно подвешен к понтонам на наклонных гибких связях.На фиг. 1 - изображено предлагаемое сооружение, вид сбоку; на Фиг,2 то же,вид в плане, на фиг. 3 - штанги сборужения в виде треугольных ферм,Плавучее причальное сооружение состоит из понтонов 1, соединенных между собой штангами 2. Каждая штанга прикреплена к понтонам с помощью плоских шарниров 3, а между ссбой штанги соединены пространственным шарниром 4, который подвешен к понтонам на наклонных гибких связях 5. Причальное...

Номер патента: 829764

Опубликовано: 15.05.1981

Авторы: Макацария, Сичинава

МПК: E02B 3/06

Метки: волнолом, плавучий

...выполненный в форме пирамиды, в аксонометрии, на Фиг. 2 - он же, включающий несколько пирамид, в плане.Плавучий волнолом содержит автопокрышки 1, соединенные между собой гибкими связями 2 в форму четырех-гранной пирамиды, вершина которой закреплена кдну при помощи троса 3. Автопокрышки 1 расположены в шахматном порядке и образуют вертикальные штабели, частично заполненные плавучим.материалом. Длина волнолома- высота пирамидь 1, составляет 1,5-2 0 цлины расчетной волны, ширина оаысвания пирамиды - 2 высоты расчетной волны, отношение надводной части волнолома к подводной у основания пирамиды 1:За длина основания к высоте пирамиды - 1:1 - 1;15. Пла829764 20 Формула изобретения Щг.г вучий волнолом может включать несколько пирамид,...

Номер патента: 829765

Опубликовано: 15.05.1981

Авторы: Богатов, Евдокимов, Петроченко

МПК: E02B 3/16

Метки: грунтпленочного, укладки, экрана

...на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - устройство, вид сзади; на фиг, 4 - разрез Б-Б на фиг. 3.Формула изобретения Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 643579, кл. Е 02 В 3/16, 1975. 2. Авторское свидетельство СССР Р 649777, кл. Е 02 В, 1977.Устройство включает базовую машину 1 с гидроприводом 2, полый -образный плуг 3, на горизонтальной части которого установлены гребни 4 скриволинейными рабочими поверхностями. К вершине гребней жестко прикреплена тяговая платформа 5, соединеннаяс гидроприводом. Над внутренней щелью-образного плуга установлен рулон бс пленкой. К тяговой платформе прикреплены лыжи 7 для копирования местности. В зоне нахлеста укладывают полоски пленки 8 и...

Номер патента: 829766

Опубликовано: 15.05.1981

Авторы: Безазьян, Бондарец, Волкова

МПК: E02B 3/16

Метки: завес, противофильтра-ционных, создания

...пластовой водой, вступает в реакцию с растворечными в воде солями,вызывает выпадение их в осадок, который кольматируют фильтрующие порыпород, создавая противофильтрационную завесу 5, С повторением циклов дополной кольматации пор пласта и втечение времени, обратно пропорциойального скорости движения по пласту,соответственно, декарбонизирующегораствора и воздуха под давлением, 40удовлетворяющем зависимостиН(Р (где Р - давление нагнетания декарбоНнизирующего раствора иливоздуха в пласт;3 Н - гидростатическое давление воды в водоносном пласте;Рг - давление гидроразрыва пласта.50Периодическое чередование нагнетания раствора и воздуха способствует интенсификации химического процесса. Продавливание воздуха через жидкую среду увеличивает...

Номер патента: 829767

Опубликовано: 15.05.1981

Авторы: Каминская, Мацалов, Николаев, Уваров

МПК: E02B 7/00

Метки: границыпрудка-отстойника

...7 выполнен в виде пары поплавков . Наружный поплавок 9 охватываетсверху и с боков внутренний поплавок 10. 25На верхней поверхности внутречпегопоплавка 10 закреплен пружинный электроперекдючатель сигнального механизма,состоящий из пружины 11 и переключателя 12. Кроме того, на поверхности 30внутреннего поплавка 10 установленывертикальные штыри 13, размещенные всквозных отверстиях 14 наружного поплавка 9, Внутренний поплавок 10 инаружный поплавок 9 имеют раздичные 35объемные массы, выбор которых определяется из расчета совместного подьема поплавковс поверхности растущегогрунтового слоя, при этом должно обеспечиваться последова тельное всплытие 40поплавков при высоте слоя глинистойсуспензпи для наружного поплавка 0,51,0 см, а .для...

Номер патента: 829768

Опубликовано: 15.05.1981

Автор: Сичинава

МПК: E02B 7/02

Метки: водосливная, плотина

...2 переменной высоты, которые в начале, середине и конце забиты в .3-4 сплошных ряда, а промежутки между ними также заполнены.горизонтально уложенными автопокрышками, фиксируемыми по верху сетками 3 из тросов, в результате чего образована криволинейная водосливная поверхность 4 по кривой затухающих колебаний, копирующая волну, затухающую к.нижнему бьефу.Профиль плотины обеспечивает эффективное .гашение энергии водного потока, переливающегося через плотину, безаварийность работы плотины;Кроме того, использование отработавших автопокрышек обеспечивает эффективное перегораживание поймы реки без какой-либо дополнительной829768 Формула изобретения Составитель В, КозаковРедактор А. Наурсков ТехредМ. Рейвес КорректорМ. Де Подписиа СССРийб д....

Номер патента: 829769

Опубликовано: 15.05.1981

Автор: Жиленков

МПК: E02B 7/06

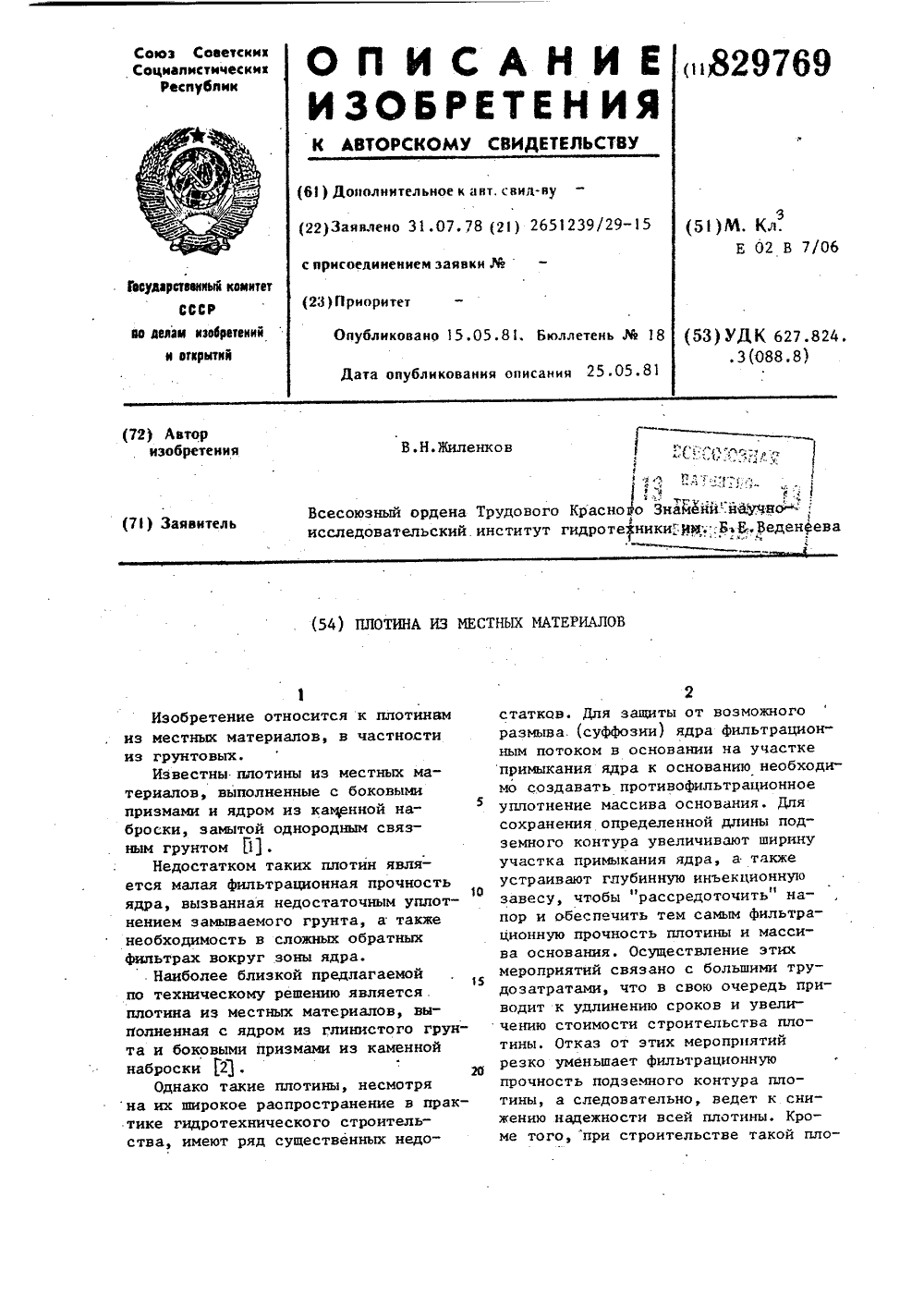

Метки: местных, плотина

...слой 7, через 50который пропущены трубы 8 для инъекции песчаной пульпы в крупнозернистый слой этих зон, Ядро 4 плотинызащищено обратным фильтром 9 и переходным слоем 10. Плотина размещена 55на основании 11. 45 50 55 Плотина может быть возведена различными способами, наиболее экономичный из. которых представлен на фиг.2Строительство плотины начинается с возведения каменно-песчаных зон 2 и 5, для чего осыпают сразу на всю их высоту на основание плотины 11 несортированный каменный материал (горную массу), а на откосе отсыпаемой зоны в определенном порядке, зависящем от крупности камня и напора инъектируемой пульпы, укладывают трубы 8, каждая иэ которых имеет перфорацию в нижней части,и соединена с пульповодом 12, Затем через эти трубы...

Номер патента: 829770

Опубликовано: 15.05.1981

Автор: Астафичев

МПК: E02B 7/06

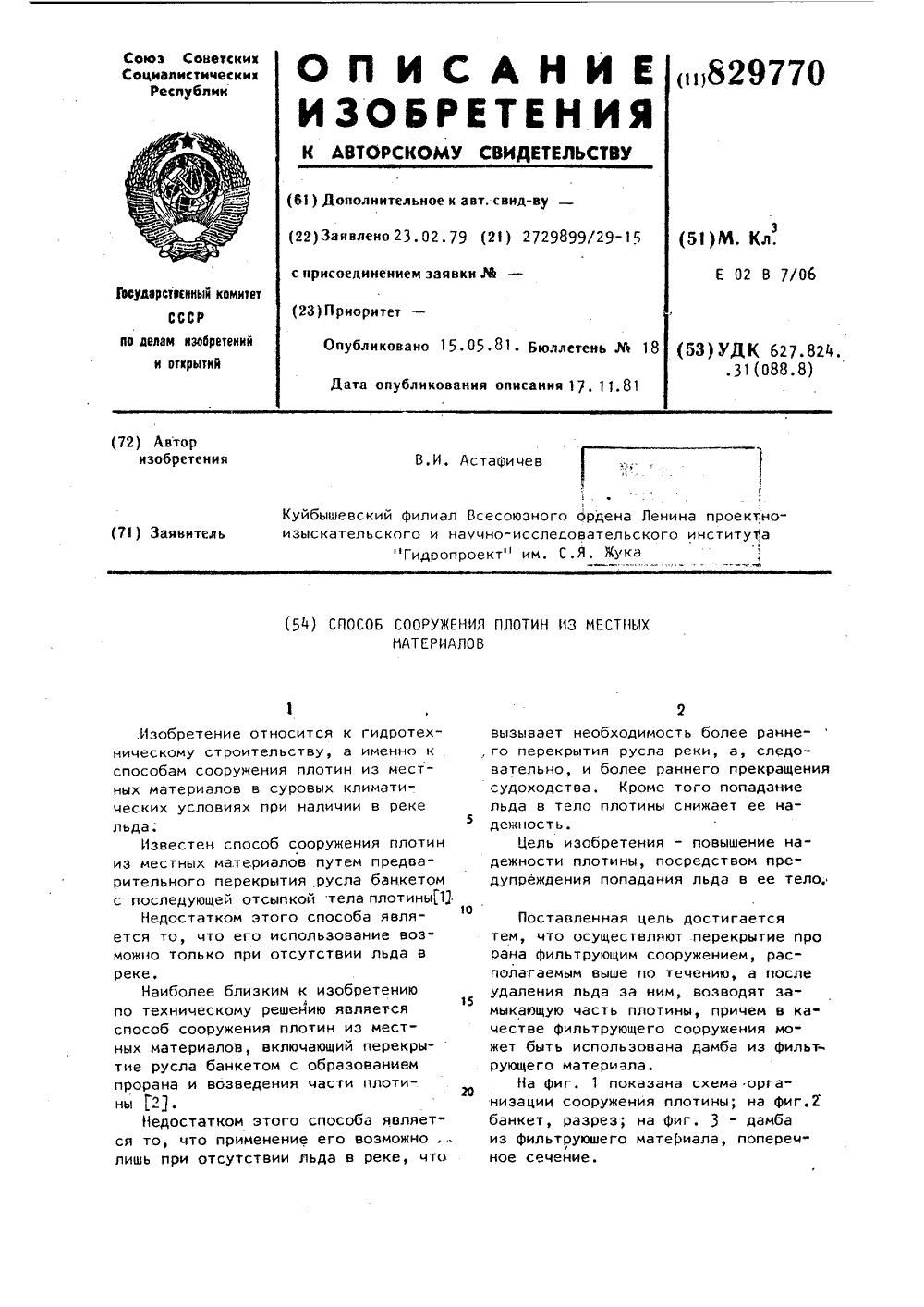

Метки: местныхматериалов, плотин, сооружения

...Способ осуществляется следующим образом.Со стороны берега (или обоих бере . гов) отсыпают банкет 1 из невлекомого материала, параллельно возводят пло" тину 2, Причем намывают (или отсыпапают ее с .некоторым отставанием, , обеспечивающим возведение плотины без выноса грунта выше допустимых пре" делов. После начала льдообразования 1 о и достижения количества льда в плотине выше допустимых пределов отсыпку низового банкета 1 прекращают и окончательное перекрытие русла осуществляют возведением дамбы 3 из фильтру з ющего воду материала, например камня,Вследствие того, цто призма способна фильтровать воду, ниже нее возникает поток 1. Этим потоком из емкос ти, в зоне которой возводится замы- щв кающий участок русловой плотины между.банкетом...
