E02B — Гидротехнические сооружения

Номер патента: 872633

Опубликовано: 15.10.1981

Авторы: Пацека, Ткачев

МПК: E02B 13/00

Метки: самозаряжающийся, сифон

...кронштейна2 - ограничитель 9.Сифонный водовыпуск работает сле. ДУющим образом.В исходном состоянии (фиг. 1), приопорожненном от жидкости оросителе 4,патрубок 1 занимает нерабочее положение путем поворота в вертикальнойплоскости вокруг шарнира кронштейна 2эа счет большой тяжести входногооголовка патрубка 1,При подаче жидкости в ороситель 4и с подъемом уровня водыв нем восходящая ветвь патрубка 1, зафиксированная,в нерабочем положении фиксатором3, заполняется водой эа счет гидростатического давлещия, приподнимающегообратный клапан 6. Поэтому горизонтыводы э оросителе 4 и в патрубке 1практически одинаковые.Когда, уровень жидкости в оросителе4 достигает расчетного, поплавок 7стержнем 8 открывает фиксатор 3, ко"торый, в свою очередь,...

Номер патента: 872634

Опубликовано: 15.10.1981

Авторы: Бабаев, Варданян, Дорогобужев, Мирзоев

МПК: E02B 15/02

Метки: ледяной, платформы, строительства

...каркаса 1 она превращается в единый монолит 7 (фиг. 3).Изобретение позволяет ускорить процесс строительства ледяной платформы по сравнению с известными способами в 5 - 6 раз. Осуществление данного способа строительства обеспечивает сохранение каркаса платформы в межледяной период. Формула изобретения 3 872634 собой при помощи горизонтальных 3 и диагональных 4 раскосов. В поперечном направлении связующими элементами трубчатого каркаса 1 служат приварен,ные к горизонтальным раскосам 3 рещетки 5. В опорных ногах 2 размещены термосваи 6. В готовом виде (после замораживания)ледяная платформа представляет из себя единый монблит 7, установленный на дне водоема 8 в про- О ран, прорезанный в ледяном поле 9.Способ строительства ледяной...

Номер патента: 874846

Опубликовано: 23.10.1981

Авторы: Алексеев, Жуковец, Завьялов, Мищенко

МПК: E02B 3/14

Метки: блок, фасонный

...увеличение веса блока и расхода строительных материалов, что, в целом, приводит к удорожанию строительства набросных сооружений,Цель изобретения - повышение устойчивости блока и его волнозащитных свойств.Поставленная цель достигается тем, что указанные элементы выполнены -образной Формы и присоединены к соединяющему их стержню своими вершинами, направленными в противопо ложные стороны.На Фиг. 1 изображен фасонный блок с призматическими стержнями, аксонометрия, на фиг. 2 - то же, с трапецеидальными стержнями, на Фиг, 3 то же, с цилиндрическими стержнями.Фасонный блок включает -образные элементы 1, расположенные в параллельных плоскостях и присоединенные своими вершинами к соединяющему- их стержню 2, причем вершины направлены в...

Номер патента: 874847

Опубликовано: 23.10.1981

Автор: Бойко

МПК: E02B 3/16

Метки: воды, канале, облицовку, потерь, противофильтрационную

...на фиг. 2 - то же, план; нафиг. 3 - то же, поперечный разрез.Устройство имеет подвижные нижнюю 1и верхнюю 2 опоры, которые снабжены направляющими. На направляющих установлены секции 3 рамы, Опоры 1 и 2 снабжены З также поперечными балками 4.На секциях 3 рамы, на нижней опоре 1и верхней поперечной балке 4 установлены силовые цилиндры 5, которые через металлические пластины 6 прижимают по периметру водонепроницаемый экран 7 к облицовке8, На боковых секциях 3 рамы установленырасходомеры 9, выполненные в виде резервуаров, соединенных шлангами 10 с полостью экрана 7.5Водонепроницаемый экран 7 по периметру выполнен с утолщением и вставлен в резиновую обойму 11 из профильной резины,оклеенную снизу пористой резиной 12.Устройство работает...

Номер патента: 874848

Опубликовано: 23.10.1981

Автор: Зюзьгин

МПК: E02B 3/16

Метки: железобетонных, земляных, монолитных, откосов, плит, покрытия, соединение, стыковое

...чертеже изображено стыковое соединение, поперечный разрез.Стыковое соединение монолитных железобетонных плит 1 состоит из вертикального874848 15 20 25 7 1 Состав И. Юрковецкий Техред 4/48 Тираж 6 ВНИИПИ Государственн по делам изобрете 13035, Москв, Ж - 35,илиал ППП Патент, г. Уитель В. КазаковА. Бойкас Корректор С, Щома96 Подписноеого комитета СССРний и открытийРаушская наб., д. 4/5жгород, ул, Проектная, 4 РедакторЗаказ 927 элемента уплотнения, например деревянной доски 2 (антисептированной), горизонтального эластичного элемента 3 уплотнения, установленного в габаритах нижнего защитного слоя арматуры 4.Горизонтальный элемент 3 уплотнения выполнен М-образного профиля в поперечном сечении с двумя симметрично расположенными выемками 5...

Номер патента: 874849

Опубликовано: 23.10.1981

Автор: Правдивец

МПК: E02B 7/00

Метки: возведения, грунтовой, плотины, портивофильтрационным, элементом

...35, Рауг. Ужго 3плотины на 15 - 20% и требует 2 - 3 года на производство работ в котловане,Цель изобретения - сокращение стоимости и сроков возведения грунтовой плотины.Эта цель достигается тем, что переливную перемычку размещают по проектной оси противофильтрацио нного элемента, после чего производят его отсыпку на гребень перемычки.На чертеже т 1 оказана схема реализации способа возведения противофильтрационного элемента грунтовой плотины,Грунтовая плотина включает переливную перемычку 1, железобетонное покрытие 2 гребня и откосов перемычки, цементационную завесу 3, противофильтрационный элемент 4, упорные призмы 5 грунтовой плотины.После строительства на спаде паводковых расходов реки перемычки 1 по оси противофильтрационного...

Номер патента: 874850

Опубликовано: 23.10.1981

Авторы: Майорова, Морозов, Осиновский, Устинов

МПК: E02B 7/06

Метки: местных, плотина

...диафрагму и инъекционную завесу 2.Недостатком известных плотин является сравнительно высокая стоимость возведения из-за необходимости устройства как противофильтрационной диафрагмы, так и крепление верхового откоса.Цель изобретения - снижение стоимости плотины.Поставленная цель достигается тем, что противофильтрационная диафрагма выполнена в виде асфальтобетонного покрытия низового откоса банкета, отсыпанного ниже отметки сработки уровня верхнего бьефа, и сопряжена с асфальтобетонным креплением верхового откоса. На чертеже изображенаречный профиль.Плотина из местных материалов включает банкет 1, отсыпанный ниже миыимального уровня сработки водохранилища, тело 2 плотины, асфальтобетонное крепление 3 верхового откоса плотины,...

Номер патента: 874851

Опубликовано: 23.10.1981

Авторы: Голубев, Меламут, Стеценко, Титов

МПК: E02B 7/06

Метки: намывом, перекрытия, рек, русла

...- повышение эффективности способа путем увеличения насыщения потока грунтом. Поставленная цель достигается тем, чтопредварительно образуют разгрузочную прорезь, соединяющую верхний и нижний бьефы на участке прорана, а дополнительную подачу грунта осуществляют его саморазмывом при пропуске части потока через ука занную прорезь. Кроме того, на участкепрорези могут быть дополнительно отсыпаны резервы грунта, сбрасываемые в нее при пропуске потока.874851 Формула изобретения 3На фиг. 1 изображена схема перекрытия русла реки с отводом потока; на фиг. 2 разрез А - А на фиг. 1.Способ осуществляется следующим образом.Для перекрытия русла реки 1 вначале стесняют его до прорана 2 возведением земляной перемычки 3 намывом грунта в текущую воду...

Номер патента: 874852

Опубликовано: 23.10.1981

Авторы: Борский, Ильиных, Ритерман

МПК: E02B 7/30

Метки: гидротехнических, затвор, сооружений

...и 12 кулисы 6 и 7. Свободные стороны 13 и 14 кулис 6 и 7 имеют отверстия, через которые проходит торсионный вал О.Стороны 3 и 14 кулис 6 и 7 могут быть жестко соединены дополнительной торсион. ной втулкой 15, внутри которой расположен торсионный вал О.При движении затвора в напорной зоне от действия воды на него возникает нагрузка, которая через пролетное строение 1, торсионные вал 10 и втулку 15, кулисы 6874852 формула изобретения Составитель А Техред А. Бой Тираж 696 Государственного елам изобретений сква, Ж - 35, Рау Патент, г. Ужго ионов овецкнй едакторИ. Юркаказ 9274/48ВНИИПИпо13039, Мфилиал ППП и 7, подвижные оси 5 и опорно-ходовые колеса 3 н 4 передается на закладные части,При восприятии напора затвором опорно-ходовые колеса 3 и...

Номер патента: 874853

Опубликовано: 23.10.1981

Авторы: Волшаник, Зуйков, Квятковская, Кривченко, Куперман, Мордасов

МПК: E02B 8/06

Метки: воды, гаситель, потока, энергии

...гашение энергии в этом водосбросе приводит к значительному возрастанию величины пульсаций гидродинамического давления. Это неблагоприятно отражается на условиях эксплуатации водосброса, снижает надежность и долговечность сооружения, а также требует рассчитывать его на значительные динамичесЕ. В. КВЯтКОВСКаЯ А. П;:МОРДаСОВЕ,ст,к и А, Л. Зуйк втторасного Знамени нженерно.м. В. В, Куйбы аааЗакрученный поток направляется вдоль продольной оси отводящего водовода 4 и встречается с потоком, выходящим из подводящего водовода 3, При этом векторы скоростей. встречающихся потоков направлены навстречу друг другу, что и является причиной гашения энергии. Так как первоначальный закрученный поток, сформированный на большой длине отводящего...

Номер патента: 874854

Опубликовано: 23.10.1981

Автор: Шелудько

МПК: E02B 8/08

Метки: водозаборного, рыбозащитное, сооружения

...боковым сеткам 11, а к линии основания крепится щит 5. На понтонах 6 установлено очистное устройство 12, например подвижная тележка с вращающейся щеткой, а также балка 13, соединяющая оба понтона б, на которой уста84854 формула изобретения Составитель А. Сергеецкий Техред А. БойкасТираж 696И Государственного комитетаделам изобретений и открытаМосква, Ж - 35, Раушская наб.,П Патентэ, г, Ужгород, ул. Про Редактор И, ЮркоЗаказ 9274/48 Корректор С Щомак ПодписноеССР ВНИИП по 3035,лиал ППд. 4/5 ектная новлен привод 14 тяги 7, например лебедка или винтовая пара.Рыбоотвод 9 выполнен с любым известным устройством для транспортировки рыбы в безопасную зону водоема,Рыбозащитное устройство работает следующим образом.Вода, поступающая в верхний бьеф...

Номер патента: 874855

Опубликовано: 23.10.1981

Авторы: Борский, Ильиных, Ритерман

МПК: E02B 9/00

Метки: гидротурбины, отсасывающая, труба

Номер патента: 874856

Опубликовано: 23.10.1981

Авторы: Илюшин, Крылова

МПК: E02B 9/06

Метки: гидроузел

...туннели) расположены на одном, а энергетические туннели - на другом берегу.Известен также гидроузел, включающий расположенные на одном берегу энергетический подводящий тракт ГЭС и эксплуатационный водосброс с затворами 12),Недостатком известного гидроузла является то, что подводящий туннель ГЭС и водосбросный туннель расположены независимо друг от друга, что не позволяет использовать водосбросный туннель в качестве водо вода, подводящего воду к ГЭС. Вследствие этого имеет место недовыработка большого количества электроэнергии,- 1 ордена Ленина проектн ательссййФ институтаЯ. ум874856 формула изобретения иГ "п + "уьа скорость равнаЬ/=чрпотери напора 1 2 проходит через энергетический тракт 1 и эксплуатационный водосброс 4, а затем...

Номер патента: 874857

Опубликовано: 23.10.1981

Авторы: Дмитриев, Пивовар, Соболевский, Тыщенко

МПК: E02B 11/00

Метки: дренажного, коллектора, муфта, соединения, труб

...диафрагму 4. Герметичность соединени отсутствие водоприемных отверстий пре ем, что один вращают размыв грунта в околомуфт иде кольце-области и заиление полости коллектора С устанавливанием в дренажных лекторах предлагаемого устройства, ув чива ются гидравлические сопротивлво Указанная цель достигаетс торцов патрубка выполнен й диафрагмы.На фиг. 1 изображена ; на фиг. 2 разрез Аколли конструкция муфА на фиг. 1. ка 2.Недостатком известной м низкая эффективность работ большими уклонами.Цель изобретения тивности работы на у уклонами путем сниже ния Воды. в виде полого патрубка ами 2, на которых пре ющие поперечные гоффте жесткость прн верэластичность и обеспекое соединение с кераорец одного из концоввиде диафрагмы 4.одящейся между...

Номер патента: 874858

Опубликовано: 23.10.1981

Автор: Никулина

МПК: E02B 13/00

Метки: благоустроенной, конструкция, территории

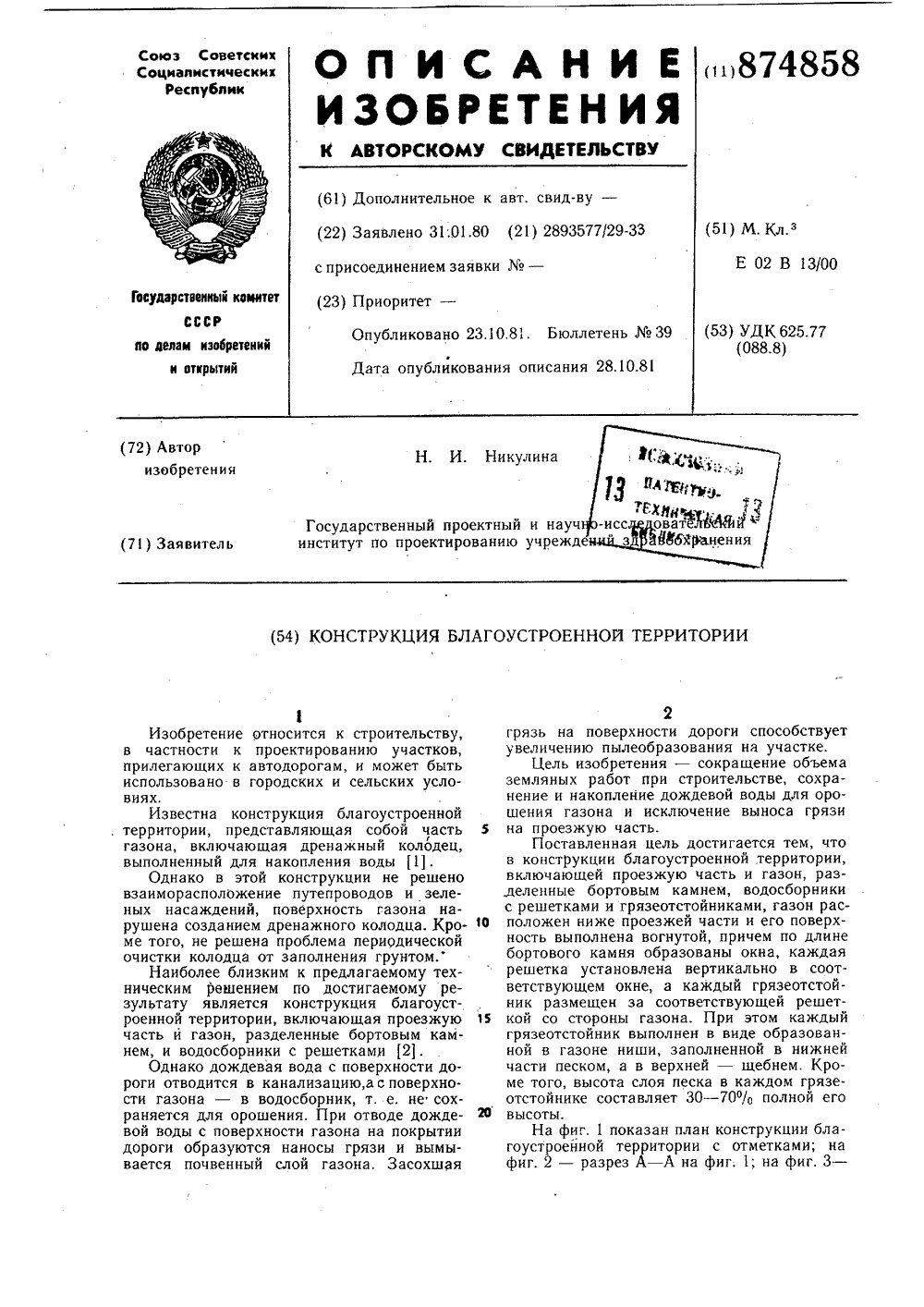

...- щебнем. Кроме того, высота слоя песка в каждом грязе- отстойнике составляет 30 - 700/О полной его высоты.На фиг. 1 показан план конструкции благоустроейной территории с отметками; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 -874858 Формула изобретения фиг.1 3разрез Б - Б на фиг. 2; на фиг. 4 - конструкция грязеотстойника.Конструкция благоустроенной территории представляет собой проезжую часть 1 и газон 2, разделенные бортовым камнем 3. В пониженной точке, образованной уклонами дороги, расположен водосборник 4. Газон 2 в любом вертикальном сечении выполнен вогнутой формы.Водосборник 4 представляет собой решетку 5, установленную в месте разрыва бортового камня 3.За решеткой 5 расположен грязеотстойнлк 6, выполненный в виде...

Номер патента: 874859

Опубликовано: 23.10.1981

Авторы: Авдонькин, Ишутинов, Никольская, Половец

МПК: E02B 15/00

Метки: сорозадерживающее

...и связана с кожухом 12 одной стороной посредством, например, болтового соединения. Для отвода сора, удаленного с решетки, предназначен транспортер 14. Для предотвращения соскальзывания сора с решетки на ее стержнях 1 со стороны водоема имеются выступы 15. Для эффективной работы сорозадерживающего устройства решетку следует расположить под углом к горизонту равным 45 - 60.Сорозадерживающее устройство работает следующим образом.При работе насосов водозаборного сооружения (не показаны) перед решеткой и за ней устанавливается определенный перепад уровней воды, за счет которого вода проходит через отверстия решетки, оставляя на ней различный сор, например прутья, стебли растений, водоросли и т. д. По истечении некоторого времени в...

Номер патента: 874860

Опубликовано: 23.10.1981

Авторы: Бабаев, Герман, Грудницкий

МПК: E02B 15/02

Метки: канала, льду, подводного, преимущественно, прокладки, трубопровода, укладки

...является значительная затрата энергии на подъем плиты для разрушения льда. Обломки льда не полностью выводятся из канала, что приводит к необходимости дополнительной очистки канала.Цель предлагаемого способа - упрощение работ по прокладке канала.Поставленная цель достигается тем, что по трассе канала прокладывают цепь, вес погонного метра которой больше плавучести погонного метра льда в прорезаемом канале, примораживают цепь ко льду, после чего производят резку льда.Способ осуществляется следующим обрают толщину льда иля прокладки по тнного диаметра,дывают по оси трассы и вморад, поливая водой.бе стороны от цепи, на нужномкаждую сторону, прорезаютные щели и лед вМесте с цепью,874860 Формула изобретения Составитель А. Колоскова Редактор...

Номер патента: 874861

Опубликовано: 23.10.1981

Авторы: Кононов, Курбаков

МПК: E02B 15/04

Метки: воды, нефти, поверхности, удаления

...значительное количество воды.Цель изобретения - повышение эффективности за счет уменьшения объема забираемой воды.Указанная цель достигается тем, что устройство для удаления нефти с поверхности воды снабжено элементами гидравлического сопротивления, установленными перед водосливом, ниже слоя Кр того элементы выполнены в ви кальных стержней.На фиг. 1 показано редлагаемоеройство, вид сверху; на иг. 2 - водос поперечный разрез.Устройство включает плавающее заграждение 1, выполненное пустотелым и установленное под углом к оси реки, водослив 2, с камерой 3, соединенной каналом 4 с емкостью 5 для сбора нефти. Водослив 2 выполнен в виде цилиндрического понтона, установленного ниже уровня воды в реке. Перед водосливом 2 установлены элементы...

Номер патента: 881180

Опубликовано: 15.11.1981

Авторы: Бухин, Реминец

МПК: E02B 3/00

Метки: гибкая, полузапруда, сборная

...стыковых соединений,При обтекании потоком полузапрудыкак со стороны верхнего 8, так и состороны нижнего 9 бьефов около остроугольнйх уступов увеличивается вихревая вязкость потока, и образуютсядополнительные поверхности раздела,водоворотные зоны и вальсы, которые 1 ойнтерферируют с водоворотными зонамии вальцами, обычно образуемыми в нижнем и верхнем бьефах полузапруды, чтоведет к снижению силового воздействияпотока на дно русла, способствует увеличению отложений наносов и уменьшению глубины плановых размеров эон размыва вдоль боковых поверхностей сооружения, Гибкость стыкового соединениямежду блоками полузапруды позволяетпо мере развития размыва русла, особенно у оголовка сооружения, поворачиваться и смешаться блокам под...

Номер патента: 881181

Опубликовано: 15.11.1981

Авторы: Белов, Косенко, Косиченко, Сергеев

МПК: E02B 3/12

Метки: гидросооружений, защитное, откосов, покрытие

...самым суффозию, выпучивание грунтов, оползание откосов, подъем и нарушение целостности полимерных полотнищ. Кроме этого, при подъеме уровняводы в канале или водоеме оно обеспечивает водонепроницаемость защитногопокрытия. Ожидаемая гехнико-экономическая эффективность от использованияв народном хозяйстве данного изобретения составляет примерно 20-25 р. на100 м за счет увеличения срока службы покрытия, который ориентировочноможет быть принят в 3-4 раза большим. траншеях 2 и снабженных водонепроницаемыми экранами 3. Участок 4 полотнища, примыкающий к верховой стенке траншеи 5, имеет отверстия 6, В траншеях 5 расположены эластичные емкости 7, наружные стенки 8 которых выполнены.с отверстиями 9. Участки полотнищ, расположенные в траншеях,...

Номер патента: 881183

Опубликовано: 15.11.1981

Авторы: Бондаренко, Лемешев, Лемешева

МПК: E02B 7/02

Метки: плотина

...верхнего полотнища, в котором выполнено щелевидное отверстиее.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР571541, кл, Е 02 В 7/02, 1976. 8811 вием гидродинамических сил со стороны верхнего бьефа перемещаться в сторону нижнего бьефа с образованием водопропускной щели 8. К,балласту 7 прикреплено нижней кромкой дополнительноеполотнище 9 с отверстиями 10 в нижней части. Верхняя кромка полотнища 9 прикреплена системой тросов 11 к тросам 4 на расчетном расстоянии от закрепленной к ним верхней части полот- О/нища 6 таким образом, что между полот нишами 6 и 9 образуется карман 12.Плотина работает следующим образом,После установки плотины в русле нагрузки от гидростатического давления воды...

Номер патента: 881184

Опубликовано: 15.11.1981

Авторы: Бугров, Булатов, Демин, Лосев, Маркевич, Никонов, Телешев

МПК: E02B 7/06

Метки: местных, плотина

...водоупорного элемента 3 на боковых призмах 1 и 2, увеличивает устойчивость верхового откоса плотины, повышает напряжение на контакте ядра с основанием, обеспечивает возможность снижения толщиены ядра и, соответственно, стоимости плотины, а также открывает возможность ввода верховой строительной перемычки в тело плотины.Изобретение позволяет повысить устойчивость плотины. 1, Плотина из местных материалов,выполненная с ядром, о т л и ч а ю щ а я с я тем, что, с целью повышенияее устойчивости, ядро выполнено криволинейным двоякой кривизны, изогнутымвыпуклостьюв сторону верхнего бьефа,а его верхнее и нижнее сечения расположены на осисоставляющей с вер- .тикальной осью плотины угол 0 до4502. Плотина по п,1, о т л и ч а ющ а я с я...

Номер патента: 881185

Опубликовано: 15.11.1981

Авторы: Крашенинников, Кузин, Седов, Чаев

МПК: E02B 7/06

Метки: возведения, гидротехнических, дамб, плотин, сооружений, типа

...с пляжным (пологим) некрепленым верховым откосом 2, крутым низовым откосом 3 и расположенной в нижнем бьефе полезной выемкой дреной - карьером 4, отводящей реку в обход сооружений, расположенных на пойме. Для защиты откоса дрены - карьера на нем укладывается наслонный дренаж - крепление 5. Дамба и канал выполняются с максимально возможным приближением друг к другу.ВыПолнение гидротехнических сооружений распластанного профиля увеличивает длину путей фильтрации, а; устройство на откосе канала наслоенного дренажа - крепления предотвращает выход на низовом откосе воды, фильтрующей сквозь сооружение.Способ осуществляется следующим образом,881185 Формула изобретения Составитель Л.Ваксенбург Редактор И.Митровка Техред Е.Харнтончик...

Номер патента: 881186

Опубликовано: 15.11.1981

Автор: Коробейников

МПК: E02B 8/08

Метки: рыбозащитное

...вал 2 и боковые ветви 3, которые установлены наклонно и на них со стороны, обращенной к внутренней поверхности барабана, выполнена перфорация, На каждой боковой ветви 3 прикреплены защитные козырьки 4. Нижний конец вала 2 выведен за пределы барабана 1 и соединен с трубками 5, которые установлены снаружи барабана 1 параллельно боковым ветвям 3 внутреннего промывного устройства и расположены немного впереди их по ходу движения промывного устройства. На некотором расстоянии от ннх напротив трубок 5 установлены желоба 6, закрепленные на трубках 5 с помощью кронштейнов 7, верхние концы трубок 5 закреплены с помощью подшипника 8 на всасывающем патрубке насоса. Все промывное устройство вращается в881186 формула изобретения 8 подшипниках 9 и...

Номер патента: 881187

Опубликовано: 15.11.1981

Авторы: Рыльков, Савватеев

МПК: E02B 9/02

Метки: регулятор, трубчатый

...с гасителем энергии воды 13 и отверстием 14, открылки 15,и ребро жесткости 1 б, об.разующие сопрягающую стенку 17, противоэрозионные диафрагмы верхнего881187 формула изобретения 7 В 15 18 и Нижнего 19 бьефов, затвор 20 и креплений 21 участков 22 канала.Сопрягающие стенки верхнего и нижнего бьефа соединены с противоэроэиойными диафрагмами деформационными швами 23 и 24 с компенсационными изгибами 25 и 26 герметиэирующего полотнища..На внутренних стенках оголовков ,7 и 12 имеются пазы 27, в которые вставлены скользящие щиты 28, состоящие из металлического полотна 29, в котором имеется отверстие 30 для пропуска воды, уголков 31, уплотняющих прокладок 32, крепежных пластин 33 и крепежа 34. К полотну 29 вокруг отверстий 30 герметично...

Номер патента: 881188

Опубликовано: 15.11.1981

Авторы: Артюхин, Ковальчук, Комаров, Молитвин

МПК: E02B 11/00

Метки: бестраншейный, дренажа, пластмассового, строительства

...трассе укладывают пластмассовый дренаж 2 с помощью бестраншейного дреноукладчика, например ЯД=4, а затем производится укладка коллектора 3 многоковшовымили одноковшовым экскаватором с одновременным подсоединением к коллектору Э ранее уложенного пластмассового дренажа 2. При строительстве дренажа по такой схеме заглубление рабочего органа бестраншейного дреноукладчика на881188 Формула изобретения е. НИИПИ Заказ 9887/4 ираж 696 Подписное чинается с поверхности земли за несколько метров от начала дрены с таким расчетом, чтобы к моменту приближения дреноукладчика к началу дрены рабочий орган находился на проектной глубине, После укладки дрены производится выглубление рабочего органа и разворот дреноукладчика.При укладке коллектора...

Номер патента: 881189

Опубликовано: 15.11.1981

Автор: Семенков

МПК: E02B 11/00

Метки: водорегулирующий, оголовок, осушительно-увлажнительной, системы

...с. помощью насосной установки,позиционных регуляторов и поплавковой камеры.Достоинство водорегулирующегооголовка для осушительно-увлажнительной системы состоит в том, что с егопомощью система работает как самотечная осушительно-увлажнительная сис тема, а также с машинным водоподъемом, За счет наличия водорегулирующего оголовка отпадает необходимостьстроительства дорогостоящего зданиядля насосной станции. Передвижная 20 насосная станция может быть использована для работы на другой аналогичной системе, т,е. обслуживает 2-3 таких участка, а также для промывкидренажа или дождевания. Собранный в р 5 канале-собирателе дренажный сток,обогащенный питательными веществами,используется для полива. формула изобретения В вегетационный период,...

Номер патента: 881190

Опубликовано: 15.11.1981

Авторы: Воронина, Госсу, Дуюнов, Каплинский, Суюмбаев

МПК: E02B 13/00

Метки: засоленных, земель, промывки

...следующим разом.При подаче воды в чеки (первый этап промывки) она, фильтруясь вертикально вниз, растворяет и выносит соли до увлажненной сети. Этот этап продолжается до момента рассолеиия слоя 3, по мощности равного глубине заложения увлажнительной сети, и выполняется в невегетационный период,После посева, сельскохозяйственных культур и наступления сроков поливов по сети 2 напорно подают воду, которая, Фильтруясь, и поднимаясь по .капиллярам, увлажняет почвенный слой 3, а фильтруясь вертикально вниз, вын ит соки ниже промываемого слоя 4. 20 п вво-ль.тем,сукор овышение скорение емых эем стигаетс рхность соли из ос ионный период в два эт Недостатком этого сп я неравномерность промы овышенных скоростей фи и дрен,Цель изобретения...

Номер патента: 881191

Опубликовано: 15.11.1981

Автор: Авдеев

МПК: E02B 13/00

Метки: водовыпуск, канала

...скоростного напора бурного потока, шарнирного крепления их у дна и свободного опирания на щит 4, который тоже вибрирует из-за йаличия люФта в креплении щита 4 к подъемному механизму 5. Проходя через просветы решетки б, нижняя часть потока поступает через водопрнемное отверстие 2 под щитом 4 в галерею 3, где приобретает винтовой характер движенаучно-исследовательский институт комплеЕЖбй автоматизации мелиоративных системСоставитель А.Конопов Техред М.Исак Корректор О. Билак Редактор И.Митро Подмитета ССрытийкая наб. Тираж 66 НИИПИ Государственного ко по делам изобретений и от 13035, Москва, Е, Рауш каз 9887/46 В4/ иал ППП Пате ния и поступает через водоотводящую трубу в отводящий канал. Верхняя часть рассекаемого щитом 4 потока воды...

Номер патента: 883226

Опубликовано: 23.11.1981

Авторы: Миненков, Цивин

МПК: E02B 1/02

Метки: жидкости, потока, размывающей, способности

...чертеже представлена блол-схема устройства для осуществления предлагаемого способа.883226 Формула изобретения Блок-схема содержит электромагнит с намагничивающей обмоткой 1,дополнительными обмотками 2, усилитель 3, формирователь 4 запускающего импульса, генератор 5 импульса тока, генератор 6 линейно убывающего тока, гнездо 7, ферромагнитное тело 8 и .,измеритель 9 тока.Способ осуществляется следующимобразом.На исследуемом участке русла, выполненном из неразмываемого материаЛа, в гнездо 7 помещается полое ферромагнитное тело 8, у которого удель.ный вес близок к удельному весу жид кости. Под гнездом 7 помещается электромагнит с обмотками 1 и 2, Послеподачи питания генератор 6 вырабатывает линейной убывающий ток, питающий обмотку 1...
