B24B — Станки, устройства или способы для шлифования или полирования

Номер патента: 1340999

Опубликовано: 30.09.1987

Автор: Суламанидзе

МПК: B24B 27/00

Метки: маятниковый, станок, шлифовальный

...ул. Проектная, 4 1Изобретение относится к металлообработке, в частности к маятниковым шлифовальным станкам, и может быть использовано при зачистке и резке проката и других изделий непосредственно на стационарных рабочих местах.чЦелью изобретения является снижение вибраций и улучшение условий труда.На чертеже приведена схема станка, общий вид. 10На балке 1 укреплен шаровой шарнир 2 со стержнем 3, на торце которого имеется вилка 4 с хомутом 5, удерживающим в горизонтальном положении корпус станка 6, который выполнен полым. В полом корпусе 6 размещен противовес со стопорным винтом 7. На одном конце корпуса 6 расположен электродвигатель 8, а на другом - шпиндель 9 с абразивным кругом 10. Шпиндель 9 установлен на корпусе 6 посредством...

Номер патента: 1341000

Опубликовано: 30.09.1987

Авторы: Бойко, Грищенко, Мартыненко, Мовчан

МПК: B24B 31/06

Метки: вибрационной, контейнер, устройства

...покрытия определяется его толщиной и производительностью (величиной снимаемого металла при вибрационной обработке изделий).В таблице показаны сравнительные характеристики облицовок контейнера,Вибрационной обработке подвергались изделия из стали и латуни.обрабатывающей средой служили трехгранные призмы, изготовленные из абразивного материала.,указанные призмы загружались совместно с изделиями в контейнер. Величина загрузки составляла 80% от объема контейнера.Из полученных в таблице данныхвидно, что предложенная облицовкапозволяет обрабатывать в контейнереизделия иэ стали и цветного сплава(латуни), что расширяет его технологические возможности,Кроме того, в предложенном контейнере производительность процесса вибрационной...

Номер патента: 1341001

Опубликовано: 30.09.1987

Авторы: Иконописцев, Локшин

МПК: B24B 37/02

Метки: детали, доводки, конической, поверхности

...соседних кристаллов и дробятсяна осколки, В этом случае размерыобразовавшихся на поверхности притира микроуглублений меньше размеров зерен основной фракции абразива, поэтому зерна основной фракции скатываются" из микроуглублений и работу главным образом производят зерна более мелких фракций и осколки зерен основной фракции, Это приводит к тому, что несмотря на применение абразива более крупной зернистости съем материала детали почти не увеличивается, а шероховатость ухудшается за счет оставшегося в зоне обработки некоторого количества крупных зерен основной фракции, Если же раэ" мер зерна основной фракции абразива меньше, чем размер кристалла кубического нитрида бора и, следовательно, меньше размера межкристаллического...

Номер патента: 1341002

Опубликовано: 30.09.1987

Автор: Ефимчук

МПК: B24B 47/04

Метки: движения, органов, рабочих, реверсирования, станка

...себя канат 6 и передвигать рабочий орган 5, одновременно стягивая канат с второго барабана, который свободно вращается наподшипниках, При выпуске воздуха иэправой полости цилиндра 4 (выключениеподачи рабочего органа станка вперед)шток 9 под действием пружины 11 становится вместе с пальцами 10 и муфтой3 в нейтральное положение. Пружины 16отводят через втулку 15 и подшипник14 барабан 2 от диска 13 и прижимаютего к другому барабану, который пристягивании с него каната вращался вдругую сторону. При сжатии барабановони останавливаются, что приводит костановке рабочего органа 5 (Фиг.1).При подаче рабочей среды в левуюполость цилиндра (включение подачирабочего органа назад) включается другой барабан и рабочий орган двигается в обратную...

Номер патента: 1341003

Опубликовано: 30.09.1987

Авторы: Ахмедов, Чувпилов, Шишкина

МПК: B24B 57/00

Метки: нанесения, полирующего

...выполнены отверстия,образующие лабиринт, Устройство содержит также гибкий элемент, прижимающийжгут или ленту к диску, Диск поджимается к втулке крьпдкой. 20Устройство дополнительно снабженопланшайбой, имеющей не менее двухтангенциально расположенных сопел,Планшайба расположена так, что жгутили лента, контактируя с двух сторон 25с подвижными элементами (гибким элементом и wланшайбой), совершает сложное возвратно-поступательное движение как вдоль, так и вокруг оси устройства Наличие не менее двух тангенциально расположенных сопел образуе при выдавливании пасты пару реактивных сил, поворачивающих диск в камере распределителя полирующего материала Зтим дост .гается более тонкое35 и равноме ное шаржирование пастоноси- " теля абразивной или...

Номер патента: 1342696

Опубликовано: 07.10.1987

Авторы: Гуревич, Наин, Носов, Овсянников

МПК: B24B 1/00, B24B 33/02

Метки: заготовок, отделочной, переменной, твердостью

...заготовкам, установ ленным на оправке, сообщают вращатель ное движение и продольную подачу, а диаметрально расположенным брускам поперечную подачу и осциллирующее движение. В качестве СОЖ используют водный раствор тризтаноламина, нитрита натрия и глицерина,Из-за химического сродства абразивного материала брусков (электрокорунд состоит в основном из окиси алюминия) с обрабатываемым материалом корпуса (алюминиевый сплав, при хоницговации на брусках образуются микроцаросты (налипы) частиц сравнительно мягкого алюминиевого сплава, которые интенсивно удаляются с рабочей поверхности брусков твердыми стальными пластинами обрабатываемой наружной поверхности деталей, в результате чего создаются условия для ограниченного самозатачивания...

Номер патента: 1342697

Опубликовано: 07.10.1987

Авторы: Безсалов, Головатенко, Подкуйко, Факторович

МПК: B24B 5/18

Метки: вращения, круглых, шлифовании

...образуются изэластичных упругих элементов круглого сечения, благодаря чему происходит равномерный съем материала и прижим заготовки к инструменту с одинаковым усилием, не зависящим от искажения формы заготовки.На фиг. 1 схематически изображеноустройство для вращения круглых деталей при шлифовании, вид сбоку; нафиг, 2 - вид А на фиг1.Устройство содержит установленныена станине 1 два базирующих ролика2, приводной ролик 3 с приводом 4вращения, установленные на поворот 30ном рычаге 5, причем ролик 3 кинематически связан попеременно с каждым иэ базирующих роликов 2 конгруэнтными упругими кольцевыми элементами 6 круглого сечения. На поворотномрычаге 7 установлен абразивный круг8 с приводом 9 вращения, Перемещениерычага 7 осуществляется...

Номер патента: 1342698

Опубликовано: 07.10.1987

Авторы: Калина, Мурков, Олендер

МПК: B24B 11/02

Метки: доводки, шариков

...Доводку шариков диаметром 25,4 мм (1 ) производят на станке модели ВШ-Д 204 дисками с наружным диаметром 800 мм в трех кольцевых канавках 7-образного профиля в течение 8 ч. Режимы доводки обеих партий устанавливают идентичными. При этом усилие, приходящееся на один шарик, составляет 50 Н, а частота вращения диска с перегородками равна 4,5 с. Катушка имеет 3000 витков провода диаметром 0,8 мм, подается электрический ток 0,5 А. Используют состав доводочной пасты со следующими компонентами, мас.Х: электрокорунд белый (2224)АМ 14,15-16 порошок железа ИЖ 1-2 60-65; машинное масло 58-60; парафин 15; фракции синтетических жирных кислот 5-6. Данный состав пасты обладает магнитным свойством.з 134Коэффициент К=( О, 2 О, Ь ) в выражениях -(3)...

Номер патента: 1342699

Опубликовано: 07.10.1987

Авторы: Агеева, Терехин, Терехина

МПК: B24B 13/02, B24D 17/00

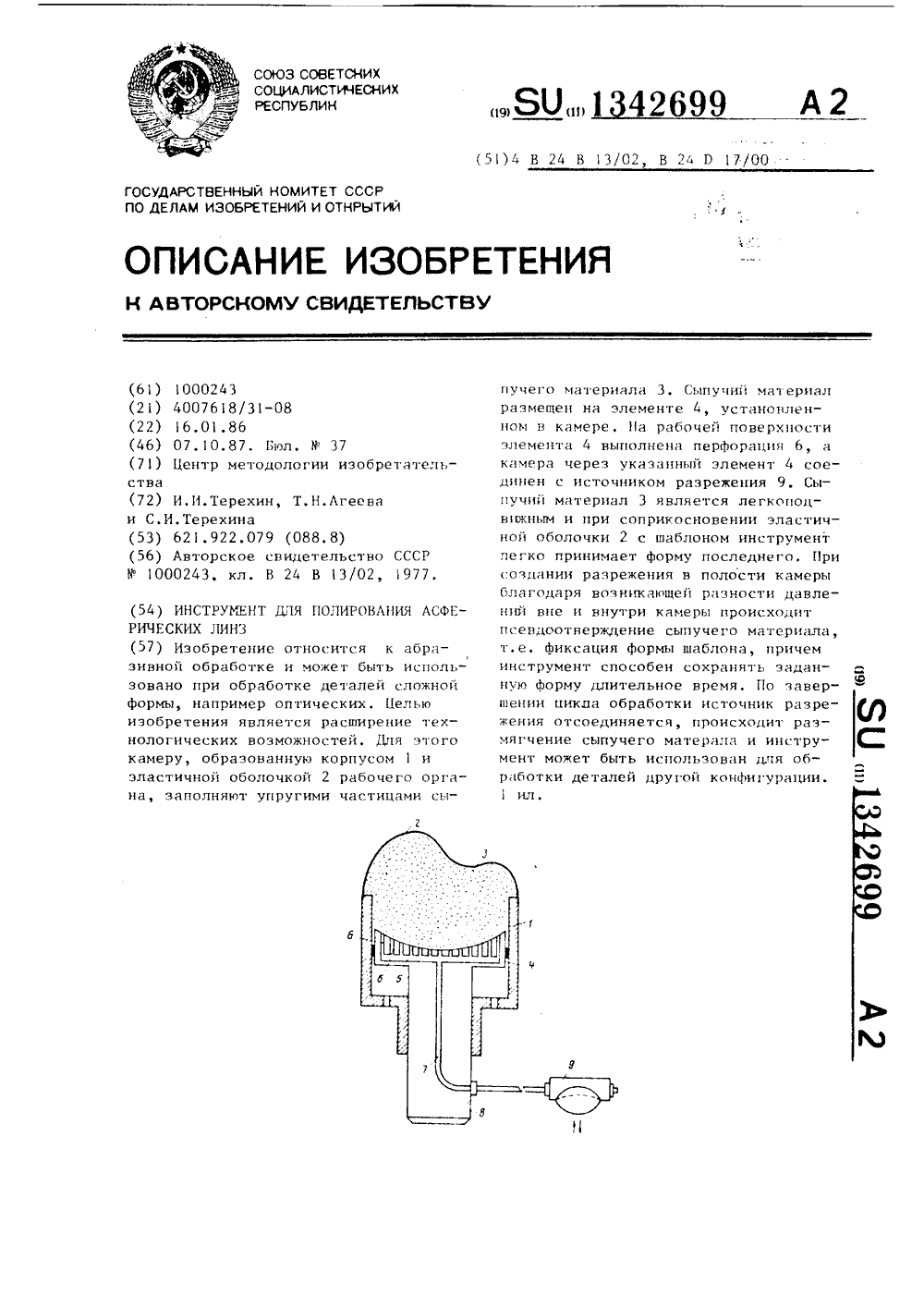

Метки: асферических, инструмент, линз, полирования

...5 которого через перфорации 6 в стенке сообщается с объемом сыпучего материала 3, а через канал 7 в штоке 8 подсоединяется к источнику разрежения, в качестве которого используется ручной вакуум-насос 9. Размер перфорации выполнен меньше диаметра частиц сыпучего материала 3. 30Сыпучий материал, заполняющий герметичную камеру, является легкоподвижным и деформируемым, что обеспечивает при прижатии эластичного обрабатывающего органа к детали деформирова 35 ние эластичного органа в точном соответствии с конфигурацией детали. Так как упругие частицы сыпучего материала контактируют с обрабатывающим органом практически в каждой точке, обеспечивается точное отображение характера поверхности детали на обрабатывающем органе. При создании...

Номер патента: 1342700

Опубликовано: 07.10.1987

Авторы: Егорова, Семенов

МПК: B24B 19/11

Метки: замке, колец, поршневых, снятия, фасок

...к шпинделю 18 шлифовальной головки 5, несущему инструмент 19 в виде, например, шлифовяльного круга.. строй тво работает следующим обрязом.1 оршневые кольца 3, подаваемые на обработку, выдаются питятелем в виде пакета из нескольких штук и останавливаются ня зяходном участке клина 4. Зятем включается пневмопривод 12 толкятеля 11, который охватывает пакет колец с двух сторон с небольшим зазором по торцам. При этом кольца не теряют возможности плоскопараллельного перемещения в вертикальной плоскости и находятся в свободном состоянии подиаметру.Транспортер 4 начинает перемещать порпневые кольца в зону обработки.Движение каретки 6 происходит под действием фрикционного привода 9 с упругим роликом 10 за счет качения по направляющим 8. При этом...

Номер патента: 1342701

Опубликовано: 07.10.1987

Автор: Цветков

МПК: B24B 19/12

Метки: многогранных, пластин, шлифования

...в осевом направлении на одном плече двуплечего рычага 7, шарнирно соединенного с приводом 8 возвратно- поступательного перемещения. Двуплечий рычаг 7, имеющий в середине подвижную, с помощью винтового механизма 9, шаровую опору 1 О, вторым концом через универсальный шарнир 11 и крестовый стол 12 соединен во враща 25 45 тельном и поступательном плоскопараллельном движении с передним центром 13, кинематически связанным с ме 40 ханизмом осевого зажима 14 обрабатываемой детали с помощью заднего центра 15.Устройство работает следующим образом.Копир 1, опирающийся роликами 3 на направляющую 4, возвратно-поступательно перемещающийся от привода 8 через рычаг 7 и втулку 6, перемещаясь в одну, сторону и отклоняя собачку 5 беэ вращения, и в...

Номер патента: 1342702

Опубликовано: 07.10.1987

Авторы: Бодягин, Давыдов, Иванов, Масюк, Мигунов, Мовчан

МПК: B24B 21/16

Метки: ленточно-шлифовального, настройки, станка

...9 (фиг.З и 4 1, соседние с эталонной лопаткой 2, и их бандажную часть Б. Это необходимо для того, чтобы точно определить место контакт 50 ного копира 4 с эталонной лопаткой, поскольку в противном случае при вводе копира в межлопаточное пространство возможны случайные соприкосновения копира с лопаткой, вследствие чего на копире образуются ложные пятна55 контакта ( следы краски ).Профиль эталонной лопатки 2 окончательно подгоняют после удаления соседних с ней лопаток 9. Это необходимо потому, что после удаления (вырезки, например, электроэррозионным способом ) лопаток 9 и соединяющей ихчасти бандажа Б колесо "ведет" - оносамопроизвольно деформируется от остаточных напряжений. Сама подгонкапрофиля эталонной лопатки осуществляется известными...

Номер патента: 1342703

Опубликовано: 07.10.1987

Авторы: Денисенко, Кадышев, Курицын

МПК: B24B 27/033

Метки: зачистки, поверхностей

...чертеже представлена предлагае мая машина, общий вид.Машина для зачистки поверхностей содержит опорную раму 1 самоходного шасси с ведущими 2 и управляемыми 3 колесами, снабженными рулевым механизмом 4 и электроприводом 5. На опорной раме 1 установлены редуктор 6 и электропривод 7 шасси, а также шарнирно соединенные между собой рамы 8 и 9. На раме 9 установлены рабочий орган 1 О и электропривод 11 его вращения. На раме 8 закреплен механизм 12 подъема рабочего органа в виде пневмоцилиндра. Рама 8 связана с электроприводом горизонтальногоколебательно- З 0 го движения, представленным кривошипношатунным механизмом 13,соединенным через редуктор 14 с электроприводом 7 шасси. Редуктор 14 также соединен через вариатор 5 с редукто 35 ром...

Номер патента: 1342704

Опубликовано: 07.10.1987

Авторы: Евстишенков, Кружков, Маслов

МПК: B24B 31/067

Метки: вибрационного, рабочей, состав, среды, тонкого, шлифования

...последующую полировку деталейбез дополнительной обработки,5 10 15 20 25 30 35 Низкая шероховатость поверхности деталей обеспечивается эа счет равномерного распределения абразивного порошка и СОЖ по всему объему загрузки резервуара, исключения избытка абразивного порошка и СОЖ, приводящего с одной стороны к увеличению демпфирующих свойств рабочей среды и последующему снижению интенсивности удаления поверхностного слоя материала детали, а с другой стороны - неполному и равномерному нэмельчению зерен абразивного порошка, что на завершающей стадии процесса тонкого виброшлифования приводит к разрушению сформированного рельефа поверхности деталей.В составе рабочей среды для тонкого вибрационного шлифования силикатных материалов используются...

Номер патента: 1342705

Опубликовано: 07.10.1987

Авторы: Исаков, Лазарев, Моднов

МПК: B24B 31/112

Метки: вращения, магнитно-абразивной, тел, типа

...при перемешивании, повьддают стойкость порошка, и также дополнительно к осцилляции вдоль образующей детали интенсифицируют процесс резания.Траектории перемещения эерен вдоль образующей детали в совокупности с одновременным вращением детали образуют на ее поверхности неповторяющиеся следы воздействия режущих граней зерен, что улучшает качество обработки поверхности, исключая образованиекольцевых рисокНа фиг.1 представлено предлагаемое устройство; на фиг.2 - развертка осциллятора; на фиг.3 - положение силовых линий магнитного поля при вращении осциллятора (в начальном положении и при последовательном повороте на углы 45, 90, 135 и 180 соответственно ). Устройство для магнито-абразивной обработки содержит С-образный магнитопровод 1 с...

Номер патента: 1342706

Опубликовано: 07.10.1987

Авторы: Егоров, Корнев, Одинцов, Сергеев, Хрущев

МПК: B24B 39/00

Метки: деформированием, инструмент, отверстий, пластическим

...отверстий деталей, вид сбоку;на Фиг. 2 - то же, вид сверху; нафиг.3 - сечение А-А на Фиг. 1; нафиг. 4 - сечение Б-Б на фиг. 1,Инструмент содержит сборнЫй сепаратор, выполненный в виде основанияс выступом 2 и планки 3, которая подпружинена относительно основания 1 внаправлении его выступа 2 пружиной 4.В гнездах 5 основания 1 на осях 6размещены деформирующие ролики 7.Оси последних параллельны и попарноразмещены в поперечных плоскостях, арабочие их поверхности соприкасаются.Положение планки 3 при ее перемещении обеспечивается штифтами 8, взаимодействующими со стенками пазов 9,выполненных в планке 3,Инструмент работает следующим образом.Обрабатываемая деталь, имеющая отверстие прямоугольной формы, устанавливается на опорной плите...

Номер патента: 1342707

Опубликовано: 07.10.1987

Авторы: Косов, Одинцов, Петров, Шнееров

МПК: B24B 39/02

Метки: деталях, отверстий, раскатка, тонкостенных

...21 сп 1 эужиндми 22, цд толка геле 8 выполнен квадрат 23 пад ключ. Второй торец толка геля 8 взаимодействует супорам 24,Рд скатка работает следующим обра 15 2) 30 ао 45 50 тон и закрепляют, а раскатку конусцай частью хвоставика гомещают в пи. Обрабатываемую деталь устацавлилат но вращающийся патрон гокарнаго55 . ганка с помощью специального приспособления, паводкового патрона, люнецал, здццей бабки тэкдрцога станки.11 утем сжатия си.аной пружины гайкой с контргайкой создают зацанную силу раскатывания, цри этом деформирующие шарики 7 выстудют относительно диамерд обрабатываемого отверстия на величину цдягд, равного 0,05-0,1 мм, цх дальнейшее ныступднне ограничивает.я сепараторам 6.В такам положении раскатку вводят в отнер тие...

Номер патента: 1342708

Опубликовано: 07.10.1987

Авторы: Алексеенко, Малышев, Яновский

МПК: B24B 39/04

Метки: отделочно-упрочняющей, поверхностей, сферических

...Н с использованием центра зддней бабки металлорежущего станка. 1 анапы 19 снабжены технологическими заглушками 34, Резьбовяя часть 15 штока 14 снабжена контргайкой 35.Устройство работает следующим образом.Обрабатываемую деталь 28 с шестерней-втулкой 31 и пружиной 33 устанавливают в патрон металлорежущего станка на оправке 29 или имеющемся налу у шаровой опоры так, чтобы образовался натяг эа счет сжатия пружины 33. Устройство устанавливают и закрепляютв резцедержателе станка посредством плиты 1 П-образной формы, затем поворачивают резцедерждтель с устройством на угол межосевого зацепления зуб. чатой конической пары шестерня-втулка 31 - зубья 8 державки и вводят их в зацепление, преднарительно расстопорив контргайку 27 и отведя в заднее...

Номер патента: 1342709

Опубликовано: 07.10.1987

Авторы: Альмен, Краснер, Лукьянов, Панов

МПК: B24B 45/00

Метки: крепления, круга, шлифовального

...крепления шлифовального круга является большая трудоемкость установки последнего.Цель изобретения - снижение трудо О емкости установки шлифовального круга в корпус устройства.Устройство дл крепления шлифовального круга с внутренней рабочей поверхностью, содержащее корпус, в котором установлен центрирующий диск, снабжено установленными в корпусе с возможностью радиального перемещения и взаимодействия с торцовой поверхностью центрирующего диска конически- Зо ми фиксаторами, при этом торцовая поверхность центрирующего диска выполнена конической.На фиг. показано устройство длякрепления шлифовального круга, общий вид; на фиг.2 - разрез А-А на фиг.1. оэ 2Устройство содержит шлифовальный круг 1 прямого профиля, заключенный в...

Номер патента: 1342710

Опубликовано: 07.10.1987

Авторы: Новиков, Стрижекозин

МПК: B24B 51/00

Метки: переключением, подач, станке, шлифовальном

...круг 9, В исходном положении шлифовальный круг 9 отведен45от детали 8, а щупы измерителя припуска контактируют с необработаннойповерхностью детали 8. При этом сигнал с выхода измерителя 2 припуска,пропорциональный припуску на обработ 50ку, подается на информационный входпикового детектора 5 со сбросом ипервый вход вычитающего усилителя Ь.Тяк как с выхода пикового детектора 5со сбросом на второй вход вычитающе 55го усилителя 6 подается сигналтакой же величины, сигнал на вы -ходе н ыч итающего усилителя 6 равен нулю,В начале цикла шлифования шлифональцый круг 9 направляется к детали 8 ця скорости ускоренного подвода.После касания шлифовальным кругом 9поверхности детали 8 начинаетсясъем припуска с последней. Пропорционально съему...

Номер патента: 1342711

Опубликовано: 07.10.1987

Автор: Новиков

МПК: B24B 51/00

Метки: зубошлифовальным, станком

...с задатчиком 10 опорного уровня. Отметчик 1 номера зуба соединен с блоком 12 памяти, выход которого соединен с третьим входом объекта 9 ре 11 2по пазу па проход соседних зубьев).Для шлифования первой пары зубьев иэделие устанавливается также, как и при настройке по эталону (фиг,2), ,пя шлифования следующей пары зубьен заготовку перемешают на один шаг.При этом очередной паэ оказывается под кругом. 11 з-за погреп 1 чостей по установке заготовки или обусловленнь 1 х другими причинами припуски на обработку со стороны соседних зубьен, прилегаюших к одной впадине, оказываются неодинаковыми. Например, припуск со стороны первого зуба (фиг,З) составляет Б а со стороны левого зуба - В В связи с этим шлифовальный круг, проходя вдоль паза,...

Номер патента: 1342712

Опубликовано: 07.10.1987

Автор: Яркович

МПК: B24B 55/02

Метки: круга, охлаждения

...устанавливают источник 10нагрева световой энергией.Способ и работа устройства осуществляются следующим образом.При подаче СОЖ, нагретой до темпе- З ратуры кипения, в зазор 11 между кругом 2 и корпусом 1 в условиях периодического отражения ее от периферии круга 2 и ребер 4 рабочая поверхность круга 2 покрывается пленкой СОЖ, ко торая проникает в поры между металлом детали 12, налипшим на связку кр;га 2, и самой связкой и абразивом. При прохождении полости 5 поток воздуха с каплями СОЖ отводится от рабо чей поверхности круга 2. Этому способствует перемычка 6, установленная с зазором 3 0,3 - 0,6 мм (минимально допустимый), исходя из постоянного износа круга 2, для обеспечения 60 его относительной стабильности. При прохождении кругом 2...

Номер патента: 1342733

Опубликовано: 07.10.1987

Авторы: Курьянова, Мищенко, Рябинин, Шмидт

МПК: B24B 55/06, B27G 21/00

Метки: ленточно-шлифовальному, пылеприемник, станку

...и открытийЖ, Раушская наб., д. Подписное ВНИИПИ Госпо дел 113035, Москва ское предприятие, г. Ужгороп, ул. Проектная 1 р 1 из водст гра нно-и Изобретение относится к устройствам для удаления пыли со шлифовальной шкурки, может быть использовано на ленточнс-шлифовальных станках при деревообработке и является усовершенБ ствованием изобретения по авт.св. У 880726.Цель изобретения - повышение эффективности работь 1 пылеприемника путем снижения заряда статического электричества на поверхности шлифовалькой шкурки.На фиг. 1 показан предлагаемый пылеприемник, общий вид; на фиг,2 вид А на фиг. 1; на фиг. 3 - вид Б на фиг1.Пылепргемник содержит приемную воронку 1, разделенную ребрами 2 на ряд продольньм секций с встроенными20 завихряющими...

Номер патента: 1344563

Опубликовано: 15.10.1987

Авторы: Груздков, Очагов, Харитонов

МПК: B23P 6/00, B24B 39/00

Метки: восстановления, подшипников, посадок

...после упаЕ=1,5 Р фгде Р - приведенный диаметр, методика определения которого описана ниже.Для упрочнения поверхностей гнезд подшипников целесообразно применить цецграбежна-ударный способ ППД, к основным параметрам режима которого относятся; скорость вращения упрочнителя вокруг собственной оси вращения и , аб/миц; скорость вращения упрочнителя, вокруг оси обрабатываемой поверхности и , аб/мин; натяг 1, ммш Ф(сближение упрачцителя с обрабатываемой поверхностью); подача упрочнителя вдоль образующей обрабатываемой поверхности Я, мм/об.Для обеспечения высокой частоты поверхности (К-1,5 - 2,5 мм) подачу упрочнителя выбирают це более 0,2 - 0,3 мм на оборот упрочнителя вокруг оси обрабатываемого отверстия.Натяг 1 выбирают главным образом...

Номер патента: 1344581

Опубликовано: 15.10.1987

Авторы: Горельников, Пряничников, Третьяк, Щетинин, Яковлев

МПК: B23Q 15/00, B24B 49/00

Метки: станком, шлифовальным

...поступает на вход компараторов 14 и 15, второй вход компаратора 14 подключен к нупевому потенциалу,а выход - к реле 16, выход компаратора 15 подключен к реле 17, а второйвход компаратора 15 подключен к движ1.1458 Устройство работает следующим образом.При шлифовании первых деталей движки потенциометрон 2, 5 и реле 16 установлены в верхнее (по схеме) положение и шлифование происходит по траектории а , Б, с и 3 . Программа скорости суппорта Ч в функции прппуска Б при этом идет по линии и, ", с,Е и 1 . При этом обеспечиваются минимально возможные температуры в зоне обработки во время чистового шлифования. Уровень чернового шлифования задается источником 1, При достижении размером значения 8 срабатывают компаратор 15 и реле...

Номер патента: 1344584

Опубликовано: 15.10.1987

Автор: Зимин

МПК: B06B 3/00, B24B 1/04

Метки: размерной, ультразвуковой

...передачи энергии при соударении зерен, часть зерен достигает обрабатываемой поверхности. Прямого внедрения зерен в поверхность не происходит,Для уменьшения влияния кавитационного воздействия на качество обрабатываемой поверхности, абразивную суспензию, приготовленную на дистиллированной воде с отношением твердой фазы к жидкой, равным 1:10, обрабатывают в следующей последовательности: кипятят в течение 30 мин,а затем отстаивают и растворяют в суспенэии горькой соли (МЯБ 047 Н 0) и концентрации 0,01 г моль/л; после чего проводят электролиз и выделяют суспензии с положительной гидратацией.Режим обработки суспензии был найден экспериментально. Проверка отклонений режимов обработки суспензия от оптимальных приведена в таблице.Из...

Номер патента: 1344585

Опубликовано: 15.10.1987

Авторы: Лопатин, Мартышко, Попелковский

МПК: B24B 3/16

Метки: заточки, протяжек, станок

...отвод 1 т круг 9 от зуба протяжки 4 на цекоторую постоянную величину, а с с, 10 15 20 25 30 35 40 45 50 55 в 1 ршццой зуба протяжки 4 - путем наладочных перемещений устройства 10 ориецтациц относительно шлифовального круга 9 вращением специальных маховичков (не показаны) вводят в контакт щуп 16. Момент окончания ориентации определяют по срабатыванию электрокоцтактных датчиков 18 и 19, о чем сигцализируют сигнальные лампочки на пульте управления оператора (не показаны).Лвтоматическая ориентация зуба протяжки 4 на станке происходит в следующем порядке. Шаговый привод (не показан) сообщает движение столу 2 с установленной на нем протяжкой 4. Щуп 16 (фиг, 2) входит в контакт с зубом протяжки 4, при этом поворотная платформа 12...

Номер патента: 1344586

Опубликовано: 15.10.1987

Авторы: Златкин, Морозов

МПК: B24B 7/00

Метки: кругов, поточного, торцами, шлифовальных, шлифования

...вокруг собственной оси.Согласно предлагаемому способу детали, имеющие черновую базу, устанавливают в положение, при котором подлежащие обработке торцовые поверхности всех деталей располагаются в одной плоскости, отстоящей выше торцовых рабочих поверхностей шлифоваль ных кругов на величину снимаемого припуска, центрируют каждую деталь относительно продольной плоскости, проходящей по оси симметрии рабочих поверхностей шлиФовальных кругов, сообщают ей вращение вокруг собственной оси и перемещение в продольном направлении.Указанные особенности расположения деталей относительно шлифовальных кругов обеспечивают воэможность соблюдения идентичности установки подлежащих обработке поверхностей деталей, несмотря на то, что их базирование...

Номер патента: 1344587

Опубликовано: 15.10.1987

Авторы: Гришкевич, Евтухов, Петренко, Цымбал

МПК: B24B 35/00

Метки: отделочной

...перемещений, причем превышению обязательно предшествует повторное достижение идибольшей иэ предыдущих величин. Зо 1 зс)бретение относится к фиципшой обработке поверхностей абразивными брусками и может быть использовано в станкоицструмецтдльцой и металлооб рдбдтывдющей иромьппленцости.Целью изобретения является повышение точности и сокращение трудоемкости обработки путем управления параметрами радиального колебания бруска.Па фиг, 1 изображена схема реализации предлагаемого способа; на фиг,2 траектория движения бруска относительно обрдбдтывдемой поверхности; ца 15 фиг. 3 - график изменения во времени величины радиальных перемещений.Бруску 1 сообщ;иот радиальные колебания /р относительно вращающейся поверхности 2 и...

Номер патента: 1344588

Опубликовано: 15.10.1987

Авторы: Белевский, Дударев, Ошеверов, Смирнов

МПК: A46B 3/08, B24B 39/00

Метки: изделие, нанесения, покрытий

...показан), Брусок 3 выполнен с воэможностью вращения вокруг собственной продольной оси 10.Устройство снабжено источником 11,полюс 12 которого подключен к бруску 3, я полюс 13 - к ролику 8, Обрабатываемое изделие обозначено позицией 14.Устройство работает следующимобразом,Вращающаяся по направлению стрелки наметка 1 с метал.шческим ворсом 2контактирует по образующец 5 с коническим концом 4 бруска 3 пз материалапокрытия (титана), Брусок 3 по образующей 6 контактирует с. цилиндрической поверхностью 7 ролика 8 и за счет40подключения бруска 3 и ролика 8 кразным полюсам 12 и 13 источника 11электрического тока в месте контактапроисходит разогрев конического конца 4 бруска 3, Вследствие вращениябруска 3 относительно собственнойпродольной оси 10...
