B24B — Станки, устройства или способы для шлифования или полирования

Номер патента: 1313669

Опубликовано: 30.05.1987

Автор: Караник

МПК: B24B 33/08

Метки: инструмент, хонинговальный

...с корпусом обеспечивает расширение его технологических возможностей, т.е. позволяет применять инструмент в работе на хонинговальных, сверлильных, фрезерных, токарных и других станках,ь Е.Щеславская лейник Корректор С Шекмар Заказ 2168/16 Тираж 716 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосквар Жр Раушская наб р д. 4/51 131366Изобретение относится к технологии машиностроения и может быть использовано при окончательной обработке отверстий.Цель изобретения - расширение тех нологических возможностей путем исцользованйя инструмента на различных видах станков,На чертеже изображен инструментдля обработки отверстия. 10Инструмент содержит обрабатывающиеэлементы в виде брусков 1, закрепленных в...

Номер патента: 1313670

Опубликовано: 30.05.1987

Авторы: Лушин, Подтеребков, Фишбейн

МПК: B24B 35/00

Метки: станок, суперфиниширования

...загрузочного лотка 1 смонтирован разгрузочный лоток 14.Станок работает следующим образом,5 10 15 20 25 30 35 40 45 50 55 В загрузочный лоток 1 устанавливают детали 3 и отсекателем 13 отделяют по одной, поступающей на вращающиеся валки 2, перемещающие отдельно взятую деталь 3 вслед эа первым дополнительным ограничителем 9 перемещения деталей до первой позиции, где первый дополнительный ограничитель 9 останавливают, затем одновременно в этой плоскости ввоцят основной ограничитель 7 и вывоцят первый дополнительный ограничитель 9.Таким образом деталь 3 базируется и вращается в позиции на валках 2, поджимаемая ими к основному ограничителю 7. Опускают осциллирующие инструментальные головки 4 и таким образом вводят абразивный брусок 5 внутрь...

Номер патента: 1313671

Опубликовано: 30.05.1987

Авторы: Голубченко, Матвиенко, Москалев

МПК: B23B 51/02, B24B 37/02

Метки: инструмент, комбинированный

...цосто 5 ецо) создавая непрерьвно возрастающую осевую силу нд рабочем торце притиря, что способствует более цтэси 31 с)му срезанию эмалевого покРЫТ И 5,Абразиведя паста или порошок, находящиеся В зоне 13 еэяния) попадяот 30 ГДДИШЫ МсжГУ ТОВХОНЫМИ ЗУОЬЯМИ Э:ХВЯТ 1 ЯЮТС Хсц:. 51 Цог)аОТС 51 Вос 13.ния ме)кду то 1)цо:", притиря и эдзх)ОБяце 10 Й ЛОнерх.)тхо здГОтовсиг гог захвата 4130-4 ч )л:111 яет у.лсэ)зия захвата абразивного поОшка иле пасть 1и Их ПодсяЧ 1 В 3 01 у;) с 3 яЕИ 51.)стройс 1 ВО мОБРТ р)ябОтдтс дп гокя- Гичесс 1 от п)иводд .зер Гкяльцой г 1)даЦ 1 СЕЕР)изЬОГС) С ГДНКД И ППИ РУсЦОМПРР)ХЛЗПИ 1, Пре работе ог при 0111 сверлильного1 Т СЦ 1 К Д 1 С Т Р О: С т Б С) . 3 . Я Ч Д Л Р П 0,11 В С) "1 И Т Я К ОбРЯбЯТЫВЯС.,ЛО...

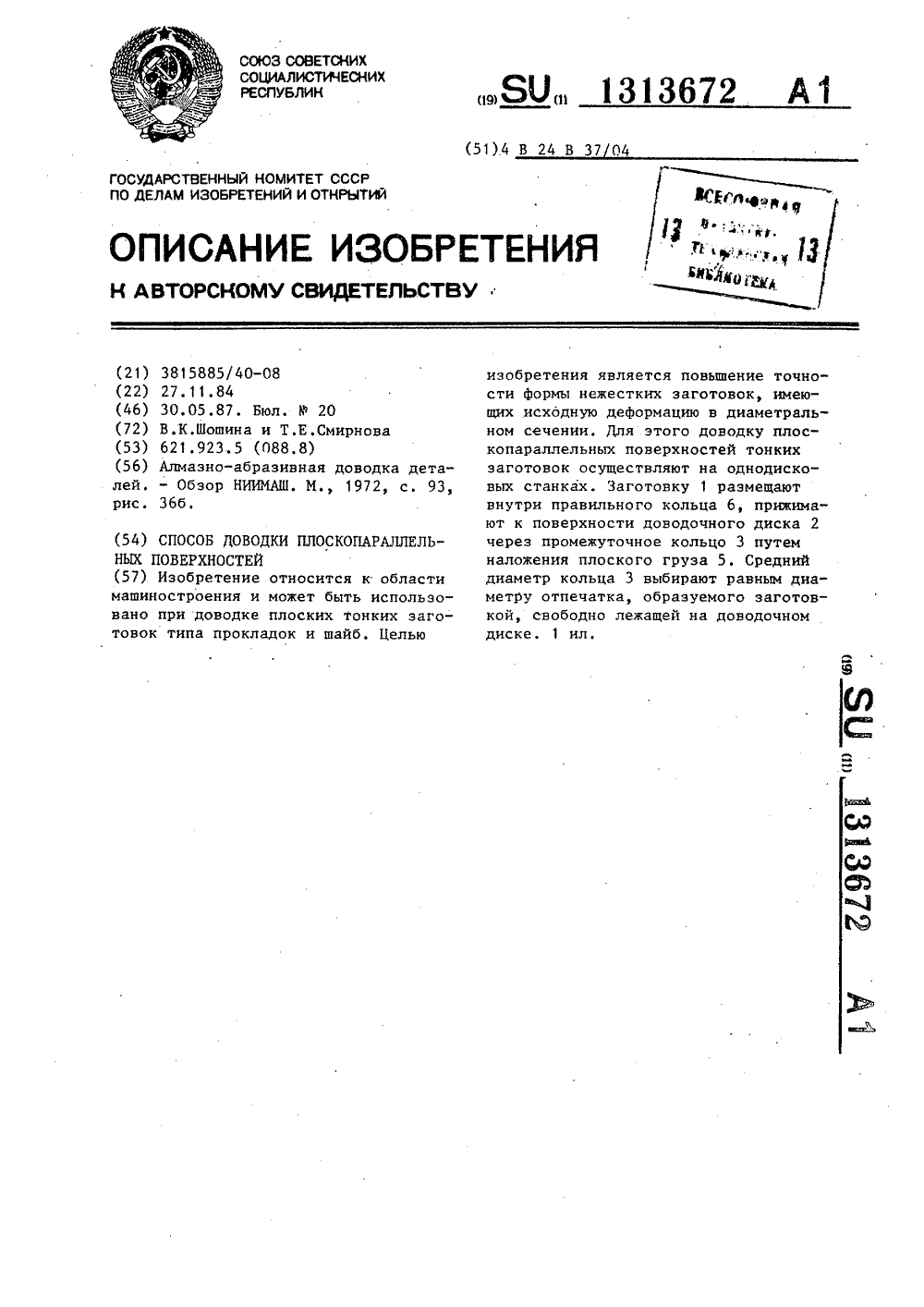

Номер патента: 1313672

Опубликовано: 30.05.1987

Авторы: Смирнова, Шошина

МПК: B24B 37/04

Метки: доводки, плоскопараллельных, поверхностей

...поверхность. Обычно это вогнутая сторона, так как при установке заготовки на доводочный диск, на вогнутую поверхность, заготовка имеет наиболее устойчивое положение (не качается), 30 что способствует формированию высокой точности на обрабатываемой повер 2Постепенно площадь контакта заготовки с диском (по мере съема) увеличивается. При этом исходная величина прогиба заготовки уменьшается. В момент, когда заготовка всей обрабатываемой поверхностью коснется доводочного диска, доводка базовой стороны прекращается.После доводки базовой поверхности обработка второй стороны по плоскостности и параллельности выполняется по известному способу: в правильное кольцо устанавливают заготовки, подбираемые по наибольшему размеру, с наложением груза...

Номер патента: 1313674

Опубликовано: 30.05.1987

Авторы: Борисенко, Махонкин

МПК: B24B 41/04

Метки: круга, узел, шлифовального, шпиндельный

...18 и винтовая 19 канавки. Участок вала с винтовой канавкой 19 иотверстием в полой оси образуют бесконтактное уплотнение - импеллер,С левой стороны приемная камера 20 55ограничена щелью между валом 9 и внутренней поверхностью фланца 8 и резиновым кольцом 2 1, Камера 20 черезпаз 22 соединена с каналом 23,74 2На внутренней части полой оси выполнена канавка 24, которая через паз 25соединена с каналом 23. Для отводаутечек смазки из кольцевой канавки24 служит приемная камера 26, соединенная отверстием 27 с внутренней полостью корпуса шлифовальной бабкии ограниченная бесконтактным уплотнением, которое образует винтовая канавка 28 и внутренний диаметр втулки 2.Сбор утечек смазки из камеры 26 осуществляется в кольцевой камере 29,соединенной...

Номер патента: 1313675

Опубликовано: 30.05.1987

Авторы: Вайнер, Каминская, Ривкин, Цейтлин, Шахновский

МПК: B24B 49/00

Метки: двустороннего, настройки, роликов, станка, торцешлифовального

...ролика от его координаты взоне шлифования; на фиг. 4 - соответствующая эталонная форма виброхарактеристики вращения ролика,Для осуществления предложенногоспособа настройки при регистрации колебаний диска-сепаратора 2, вызываемых вращением обрабатываемого ролика 1, используется комплект виброизмерительной аппаратуры, включающийдатчик 3 колебаний, усилитель 4, октавный фильтр 5, настроенный на пропускание полосы высоких частот порядка 4-8 кГц, и электронно-лучевой осциллограф 6 с памятью, Датчик колебаний крепится к корпусу рычага,предусмотренному в конструкции и устанавливаемому на валу диска-сепаратора с помощью двух шарикоподшипников,и остается неподвижным при вращениивала в процессе шлифования,Способ осуществляется следующим...

Номер патента: 1315235

Опубликовано: 07.06.1987

Автор: Старов

МПК: B23Q 11/10, B24B 55/02

Метки: резанием

...детали 3 инструментом 6 СОЖ подают в зону 9 резания через сопло 10 от линии 8. В зоне 9 резания возникают различные виды энергии, в том числе и электрическая, от разрушения материала детали 3 инструментом 6. Эту энергию подают по токоподводам 17 и 18 на сетки 11-.13. Токоподводы 17 и 18 соединены с сетками 11-13, потому что обычно заряды на детали 3 положительные, следовательно, среднюю сетку 12 желательно соединять с деталью 3. На инструменте 6 накапливаются отрицательные заряды, если учесть, что потенциал инструмента, например, минус 1205235 2 В150 мВ, то предпочтительно на сетки 11 и 13 подавать отрицательные зарядыВоздействие на СОЖ электрических зарядов интенсифицирует процессы образования ионов в СОЖ, активирует СОЖ и,...

Номер патента: 1315243

Опубликовано: 07.06.1987

Авторы: Коваленко, Чуняева, Яковлева

МПК: B24B 1/00

Метки: стекла

..."Калибр 201".Результаты испытаний по воздействию суспенэии кремнезема на шлифуемость стекла представлены в табл.1 (К, щ 0,75 мкм).,Изучение изменения полируемости стекла от предварительного воздействия на его поверхность суспензии кремнезема изучено на том же стекле и в тех же режимах, как и в случае шлифования, Изучение длительности полирования выполнено на .образцах предварительно отшлифованных до9 (В. = О,3 мкм) при их полировании до р 14. Полировальная подложка - пекоканифольная смола. Полирование осуществлялось циркониевой полировальной смесью (307 основного сульфата циркония, 703 двуокиси циркония). Полировальная суспензия с соотношением Т:Ж = 1:3 подавалась периодически вручную в зону обработки.Контролировалось качество...

Номер патента: 1315244

Опубликовано: 07.06.1987

Автор: Залога

МПК: B24B 3/34

Метки: заточки, инструмента

...параллельном оси штока.Величина усилия прижима эатачиваемого инструмента 11 к абразивному инструменту 14 регулируется давлением н гидросистеме 4, контролируемым с помощью манометра 17.Устройство работает следукпцим образом.3 13152В исходном положении распределителя 5 жидкости ( позиция а ) полости А и В заполнены рабочей средой под давлением, большим необходимого для преодоления веса штока 3 и приспо 5 собления 10 с салазками 12, резце- держателем и затачиваемым инструментом 11. Под действием этого усилия шток 3 перемещается вверх до соприкосновения его буртика со ско бой 8, а гидроцилиндр 2 - до соприкосновения его с ограничителем 9 хода гидроцилиндра 2.При перемещении салазок 12 в направлении абразивного инструмента 14 до начала...

Номер патента: 1315245

Опубликовано: 07.06.1987

Авторы: Ардашников, Высокопояс, Кусков, Никулкин, Петеев, Петрова, Федотов

МПК: B24B 5/40

Метки: внутренних, обечаек, поверхностей, шлифования

...механизмом 16 и17 с помощью втулки 14 штока 15 нпружины 18, После этого включают приводы вращения обечайки 13 и контактного ролика 8 с шлифовальной лентой6 Обечайке 13 сообщают вращение наопорах 20 с окружной скоростью620 м/мин, а абразивной ленте 6вращение со скоростью 620 м/с втом же направлении. При этом фрикционные ролики 3 и 4, поджатые ободом5 к обечайке 13, например, с нормальным усилием Рд = 100 кгс, перемещаютленточно-шлифовальное устройствовнутри обечайки 13 со скоростью еевращения,В момент контакта абразивной ленты 6 с внутренней поверхностью вращающейся обечайки 13 и качения опорных катков 2 по неровной поверхности обечайки, внутрення поверхностькоторой имеет отклонения от правильной геометрической формы цилиндра,изменяется...

Номер патента: 1315246

Опубликовано: 07.06.1987

Авторы: Ветошев, Пилипенко

МПК: B24B 7/04

Метки: плоскошлифовальный, станок

...или 22 вращает микрометрический винт 23, который, выдвигаясь из корпуса коробки подач 20, перемещает ползун 6 вверх, отводя бабку 7 от детали, а при обратном вращении одного из махоничков уходит в корпус коробки подач 20, и ползун 6 вместе с бабкой 7 идет вниз, на деталь.Таким образом, положение ползуна 6 со шлифовальной бабкой 7 ограничено по нертикали и горизонтали установочными механизмами в пределах зазоров, имеющих место при соединении узлов 2-4 и 6 относительно друг друга.Станок работает следующим образом,Вначале осуществляют подачу шлифовальной .бабки 7 на обрабатываемую деталь, находящуюся на столе 9 станины 1, для чего нажатием кнопки на г 5пульте 15 управления разжимают механизм 10, благодаря чему каретка 3,поворотный элемент...

Номер патента: 1315247

Опубликовано: 07.06.1987

Авторы: Басанько, Мифлиг, Повзик, Скок, Сокуренко, Хомячков, Шпигельман

МПК: B24B 7/22

Метки: камня

...на нем абразивнымкругом 16 и затем привод 2 транспортера 1, на котором уложенные на грузовую ветвь плиты 4 поджигаются направляющим рольгангом 5 к транспортеркой ленте и подаются в зону обработки шлифовального узла 7. Когдакрай плиты 4 войдет в зону обработки, по сигналу управляющеи системы(не показана) включается возвратнопоступательный привод 24, установленный на опоре 25 и шарнирно соединенный с кронштейном 23 стола 17который страгивает и движет портал9 со скоростью подачи грузовой ветви 3 транспортера 1. В этот моментсрабатывают механизмы 22 зажима итягами 21 коромысел 20, соединенныхшарнирами 19 с прижимными планками18, опускают последние из верхнего 55положения, прижимают с определеннымусилием и фиксируют плиту 4 и грузовую ветвь...

Номер патента: 1315248

Опубликовано: 07.06.1987

Авторы: Гришин, Иванов, Никитин, Попов, Хохлов, Цалькович

МПК: B24B 7/24

Метки: заточки, микропипеток, стеклянных

...диска и возможность наблюденияза процессом н микроскоп при работев проходящем свете при освещении источником света 36 через зеркало 375и конденсатор 38. Агатовый диск,шаржированный алмазной крошкой, обеспечивает хорошие режущие свойства инысокую долговечность, Привод 34установлен на направляющей 39, выполненной по форме ласточкиного хвостаи установленной в ответный паэ полки 40, имеющей обойму 41, которойона жестко фиксируется на основании42 микроскопа 1 винтом 43. Привод34 снабжен механизмом горизонтального перемещения, выполненным в видевинта 44 с возвратной пружиной 45.Привод 34 управляется блоком 46, регулирующим число оборотов абразивного диска 35 (50-6000).Устройство работает следующимобразом,Ослабляют винт 20, разворачивают...

Номер патента: 1315249

Опубликовано: 07.06.1987

Авторы: Деменев, Дорман, Колосов, Фельдман

МПК: B24B 15/08

Метки: клапанов, многопозиционной, притирки, станок

...усилия прижима клапанов 5. к головке 4 при притиркеШтанга 14 снабжена механизмом для поворота продольной оси червяка 7, который может быть выполнен, например, в виде кулачков 23 (фиг. 6), поворотных в вертикальной плоскости и имеющих возможность взаимодействия с упором 24, жестко закрепленным на штанге 14. При этом кулачки 23 жестко закреплены на находящихся в зацеплении зубчатых колесах 25, одно из которых насажено на червяк 7. Возможно также выполнение механизма для поворота штанги 14 вокруг червяка 7 в виде установленной на нижней поверхности одного из червячных колес 12 линейки 26, имеющей возможность взаимодействовать с роликом 27, жестко закрепленным на кронштейне 28 станины 1. Возможна также установка ролика 27 на нижней...

Номер патента: 1315250

Опубликовано: 07.06.1987

Автор: Богданов

МПК: B24B 15/08

Метки: притирки

...угол.Устройство имеет следующие размеры:.диаметр корпуса 8 190 мм; храпового колеса 150 мм; водила 3 140 мм; первой ступени выходного вала 4 65 мм; второй ступени 125 мм. На корпусе 8 выполнено 120 зубьев, на храповом колесе 6-8 зубьев. При этом поворот притира против часовойострелки составляет 129 , а по часоовой стрелке 103 , угол отставанияоравен 26 Элементы взаимодействуют и совершают движение следующим образом,Кривошипно-кулисный механизм 2 совершает движение по и против часовой стрелки на одинаковый угол.Водило 3 получает движение от кривошипно-кулисного механизма 2 и вращается по и против часовой стрелки на определенный одинаковый угол, который больше по амплитуде угла дви 13152жения кривошипно-кулисного механизма 2.Собачка 9...

Номер патента: 1315251

Опубликовано: 07.06.1987

Авторы: Миронов, Непомнящий, Шмуклер

МПК: B24B 19/16

Метки: деталях, конуса, цилиндрических, шлифования

...конической поверхности, образованной образующей шлифовального круга, наиболее близко расположен ное к оси обрабатываемой детали.Дляосуществления такой схемы формообразования образующая шлифовального круга перекрещивается с образующей конуса. Причем угол наклона образующей шлифовального круга, пересекающейся с осью изделия при его подаче и плоскостью подачи в плоскости, перпендикулярной направлению подачи, равен половине угла при вершине обрабатываемого конуса. При движении подачи точка пересечения образующей шлифовального круга и образующей конуса перемещается (так называемая формообразующая точка движения вдоль образующей обрабатываемого конуса). Это достигается за счет разворота оси шлифовального круга в плоскости подачи детали на...

Номер патента: 1315252

Опубликовано: 07.06.1987

Авторы: Антонян, Баламцарашвили, Вашаломидзе, Тедешвили, Цховребашвили, Якушев

МПК: B24B 19/24, B24B 21/02

Метки: торцов, шлифования

...смещения центра тяжести надувного ролика) к минимуму. Это при значительной частоте вращения кожуха (и = 1000 об/мин) имеет существенное значение.Указанные зависимости установлены и подобраны опытным путем на основании многочисленных экспериментов.Использование контактного ролика без губчатой резины требует большего чем 02-0,5 кг/см усилия давления на контактный ролик и не обеспечивает полного облегания абразивной лентой сферического торца обрабатываемой заготовки, вследствие чего имеют место как недошлифовки, так и неравномерный износ абразивной ленты.Воздух накачивается в камеру через клапан 12. Вал 4 и шкив 13, закрепленный на другом конце вала, образуют независимый привод контактного ролика 8. Кожух 1 установлен на подшипниках 14,...

Номер патента: 1315253

Опубликовано: 07.06.1987

Авторы: Бабошкин, Иванов, Плаксин, Юрьев

МПК: B24B 21/22

Метки: абразивной, движения, ленте, осциллирующего, поперечного, сообщения

...корпус 1 ролика поворачиваться вбкруг оси 3 в плоскости, перпендикулярной ей и включающей ось вращения вала 2. При повороте корпуса 1 он действует на ступицу б, которая перемещается от воздействия пальца 4 вдоль оси вала 2 до контакта с регулировочным винтом 9. Амплитуда осцилляции шлифовальной ленты прямо- пропорциональна углу между осью вращения ролика и осью цилиндрической поверхности его корпуса 1. Для изменения амплитуды осцилляции регулиро-5253 2вочный винт 9 необходимо вращать,при этом он воздействует на ступицуб и заставляет ее перемещаться в осе;вом направлении в одну из сторон, Всвою очередь, ступица б воздействуетна корпус 1 ролика посредством пальца 4 и вынуждает его поворачиватьсявокруг оси 3, вызывая...

Номер патента: 1315254

Опубликовано: 07.06.1987

Авторы: Бабичев, Дятлов, Коровайко, Тамаркин

МПК: B24B 31/06

Метки: вибрационной, внутренней, длинномерных, поверхности

...Для последовательной обработки отверстияпо всей длине уплотненная обрабатывающая средаперемещается вдоль обрабатываемого отверстия со скоростьюЯ = 400-600 мм/мин. Подача ниже50установленного предела не обеспечивает оптимальной производительности,а превышение связано с ухудшениемкачества обрабатываемой поверхностивследствие возможного появления на 55ней задиров.При обработке отверстий переменного сечения уплотненная обрабатывающая среда заполняет ограниченный уплотнениями объем, контактируя сучастком обрабатываемой поверхности.Для равномерной обработки всей внутренней поверхности и перекрытия участков между отдельными следами обработки (пятнами контакта частиц обрабатывающей среды с обрабатываемойповерхностью) обрабатывающая...

Номер патента: 1315255

Опубликовано: 07.06.1987

Авторы: Алеев, Алеева, Афанасьев, Шапиро

МПК: B24B 31/06

Метки: вибрационной, резонансного, типа

...контейнера и рабочей средой, амплитуды колебаний,частоты колебаний и массы рабочей среды,На датчики динамики рабочей среды воздействуют частицы рабочей среды. Датчики представляют собой металлические пластины толщиной, равной15-20 упрочненным слоям, на обратныестороны которых наклеены тензодатчики. При наличии в контейнере хаотически движущихся частиц рабочейсреды сигналы датчиков динамики представляют собой равномерный шум. Сигналы эти сравниваются в блоке 12 сравнения. В случае, если сигналы отличаются друг от друга, т.е. частицырабочей среды двигаются не хаотически, а единой массой, срабатывает второе реле 19. и своими контактами размыкает цепь питания электродвигате;ля, Это позволяет уменьшить вероятность получения бракованных...

Номер патента: 1315256

Опубликовано: 07.06.1987

Автор: Фасатуров

МПК: B24B 31/108

Метки: абразивной, поверхностной, центробежная

...иэносостойким материалом, например резиной,Установка работает следующим образом.Включают соединенный с осью привод вращения вращающегося дна 2 контейнера 1. После набора вращающимсядном 2 заданной угловой скорости вращения в контейнер 1 в определенныхсоотношениях загружают подлежащиеобъемной обработке детали 7 и обрабатывающую среду 8 (например, абразивный или иной наполнитель).Под воздействием вращающегосядна 2 контактирующие с ним обрабатывающая среда 8 и детали 7 начинаютвращаться и под действием центробежной силы перемещаются от центра вращающегося дна 2 к стенкам неподвижной обечайки 3, при соприкосновениис которыми они тормозятся и начинаютподниматься под давлением нижних,отброшенных вслед за ними вращающимся дном 2 деталей и...

Номер патента: 1315257

Опубликовано: 07.06.1987

Авторы: Завацкий, Мовшиц, Спектор, Тонконог

МПК: B24B 31/112

Метки: магнитно-абразивной

...алмазным). Оправки 6 фиксируютсяштифтами на шестернях-сателлитах 5,которые своими полуосями 10 посаженыв подшипники 11, установленные на водилах 12. Последние закреплены на полом валу 13, который удерживаетсяподшипниками 14. Снизу на полом валу13 закреплено зубчатое колесо 15,входящее в зацепление с коническойшестерней 16, установленной на выход 13152575 10 15 20 ном валу приводного механизма 17. На неподвижном стержне 18, который проходит сквозь полый вал 13 и вмонтирован в основание 19, закреплен неподвижно зубчатый венец 20. СОЖ подается в зону обработки через отверстия 21 в сердечниках, имеющихся в каждом электромагните 4. Из зоны обработки часть СОЖ попадает в карманы 8 и в чаши 9 (Фиг.2). Через отверстия 22 в стенках карманов и...

Номер патента: 1315258

Опубликовано: 07.06.1987

Авторы: Ратников, Чеканов

МПК: B24B 31/116

Метки: гидроабразивной, заготовок

...26 и 31 прокачку повторяют, заканчивая всегда подачейдавления воздуха в бачок 25, до техпор пока масло н глазке 26 не прекратит перемещаться вниз, при этом шайба 13 упирается в штангу 33. Наличиештанги 33 позволяет залить неполныйобъем разделительной камеры 8, оставляя незаполненную до конца полость10 при верхнем положении поршня 37,чем устраняются удары шайбы 13 в нижнюю крышку 40 корпуса разделительнойкамеры 8, а также перегрузки силовоймасляной системы, приводящие к разрывам (аварии) в ней при переполненииэтой системы маслом.Кроме того, штанга 33 позволяетустановить нужный по высоте диапазонработы мембран 11 и 12 в камере 8.На основании проведенных испытаний ход мембран для нормальной стабильной работы установки должен отсчитываться...

Номер патента: 1315259

Опубликовано: 07.06.1987

Авторы: Бельфер, Ройтбург, Шнирман, Шумило

МПК: B24B 33/08

Метки: головка, хонинговальная

...4 Изобретение относится к машиностроению и может быть использовано при хонинговании отверстий.Цель изобретения - повышение стойкости рабочих элементов и качества обрабатываемой поверхности.На чертеже представлена предлагаемая хонинговальная головка.Хонинговальная головка состоит иэ корпуса 1, иглы 2 разжима, связанной 1 О с механизмом разжима станка (не показан), и рабочих элементов 3, выполненных в виде тел вращения и установленных в подшипниках 4, размещенных в толкателях 5. Последние контактируют с конической частью иглы 2 разжима и снабжены кольцевыми пружинами 6 возврата. На осях 7 рабочих элементов 3 установлены тормозные втулки 8, взаимодействующие со сменными 20 шайбами 9.С момента касания с обрабатываемой поверхностью...

Номер патента: 1315260

Опубликовано: 07.06.1987

Авторы: Гришкевич, Евтухов, Петренко

МПК: B24B 33/08

Метки: головка, хонинговальная

...обеспечивать достаточный за- пас радиальной жесткости, сравнимый с жесткостью хонинговальной головкйбез эластично-упругого элемента.По мере движения бруска 5 радиальная сила возрастает до расчетной величины Г. При этом деформации подвергается большей частью только обрабатываемая поверхность 8.При достижении деформацией обрабатываемой поверхности 8 предельнодопустимой величины о в точках 12происходит полное разгружение винтов7. Движение бруска в сторону ещебольшей погрешности формы вызываетдополнительную радиальную деформацию,Но податливость участка охватывающегоцилиндра 2, являющегося дном кармана, выше, чем радиальная податливость обрабатываемой поверхности. Поэтому радиальная сила больше практически не увеличивается, несмотря...

Номер патента: 1315261

Опубликовано: 07.06.1987

Авторы: Акилов, Заика, Капуста, Новик, Привалов, Чижов

МПК: B24B 35/00

Метки: суперфиниширования

...10 и 11, размещенными в гнездах штока 7 и прижимного винта 12. В винт 12 ввернут регулировочный винт 13, головка которого отстоит от золотника 14 на величину зазора 15, когда шток 7 вибратора 5 находится в нижнем положении. На штоках 8 компенсаторов б закреплены зацепы 16, уступы 17 которых входят в пазы штоков 7 вибра тора 5 и имеют свободу перемещения внутри паза.Устройство работает следующим образом.В исходном положении рычаги 1. раз ведены и бруски 4 не. касаются поверхности детали. При вращении детали включают вибратор 5. При этом штоки 7 вибратора 5 через полусферы 10 и 11 передают возвратно-поступательные движения на рычаги 1, несущие держатели 3. Размах колебаний штоков 7 вибратора 5 устанавливают больше величины зазора 15,...

Номер патента: 1315262

Опубликовано: 07.06.1987

Авторы: Можайцев, Свиридов, Шевелев

МПК: B24B 37/02

Метки: отверстий, притир

...(наличие воздушного зазора между корпусом притира и конической оправкой не сказывается на. жесткости притира). Вследствие повышенной жесткости притира колебание давления в зоне обработки не изменяет правильную цилиндрическую форму притира по брускам при доводке.Проведенные экспериментальные исследования показали, что при разжиме рубашки 1 притира постоянно находится в контакте с оправкой 6 по дуге ВС 1 у. Центральный угол(, опирающийся на дугу постоянного контакта, при всевозможных реализациях притиров равено140 . Соответствующий угол ы. , определяющий расположение зоны контакта, по отношению к середине разреза рубашки, равен М = 180 - /2 = 110 На этот угол, как на любой размер, необходимо назначить допуск. Допуск следует задать в...

Номер патента: 1315263

Опубликовано: 07.06.1987

Авторы: Буфетов, Лысянный, Мамонов, Хохленков

МПК: B24B 37/02, B24D 17/00

Метки: заготовок, полирования, цилиндрических

...Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к полированию цилиндрических заготовок.Цель изобретения - повышение точности полирования цилиндров.На чертеже показано предлагаемое устройство.Устройство содержит корпус 1 с базовыми, расположенными друг к другу под прямым углом поверхностями А, на которых укреплены полировальные под ложки 2, и держателем 3 с полостью 4, В корпусе 1 по биссектрисе угла между базовыми поверхностями А выполнено резьбовое отверстие 5, в которое ввернут держатель 3. Шаровая опора (шарик) 6 поводка 7 станка (не показан) входит в полость 4 держателя 3. Положение полости 4 держателя 3 в корпусе устройства регулируется по высоте и фиксируется гайкой 8. 20Устройство...

Номер патента: 1315264

Опубликовано: 07.06.1987

Авторы: Орлова, Райский, Рыжов

МПК: B24B 37/02

Метки: доводки, отверстий

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие г, Ужгород, ул, Проектная, 4 Изобретение относится к станкостроению и может быть использовано для доводки гладких и резьбовых отверстий.Цель изобретения - повышение качества обработки за счет устранения влияния на обработку погрешностей станка.На чертеже изображено устройство для доводки отверстий.Устройство состоит из корпуса 1 с размещенным в нем инструментальным шпинделем 2 и пинолью 3, пружины 4, расположенной Концентрично шпинделю 2, один конец которой закреплен на гильзе 5 с установленной на ней деталью 6, а другой - непосредственно на шпинделе 2Устройство работает следующим образом.В...

Номер патента: 1315265

Опубликовано: 07.06.1987

Авторы: Ковеленов, Никитков, Субботин, Шипилов

МПК: B23Q 3/02, B24B 37/04, B24B 7/00 ...

Метки: заготовок, крепления

...прижогов, повышает точность обработки.При значении радиуса окружности больше половины размера детали в процессе притирания за один цикл деталь смещается во всех направлениях на величину своего размера, т.е, обеспечиваются одинаковые условия вытеснения клея из-под всех точек детали. При меньшем радиусе притирания условия вытеснения клея из-под детали хуже, чем с краев, так как заготовка не сходит с этого места и не распределяет клей своими краями. При смещении плотно уложенных по всей площади стола заготовок на значение радиуса, большее Ь, заготовка может упасть со стола. Чтобы этого не происходило, по периметру стола необходимо оставлять свободное пространст 5 10 15 20 во, что уменьшает количество заготовок, одновременно обрабатываемых...
