B24B — Станки, устройства или способы для шлифования или полирования

Номер патента: 1055631

Опубликовано: 23.11.1983

Авторы: Елхов, Журавлев, Лебедев, Сорокин

МПК: B24B 39/02

Метки: наклепом, поверхностного, упрочнения

...фиг. 1 дано устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - ,вид Б на фиг. 1,Устройство содержит корпус 1, в котором с возможностью вращения размещена оправка 2 с сепаратором 3, в гнездах которого установлены радиально перемещаемые втулки 4 с завальцованными дефор мирующими шариками 5. Радиальное перемещение втулки 4 ограничивается кольцами 6, установленных в сепараторе 3. В корпусе 1 выполнены окна 7, одна сторона которых имеет скос для захода деформирующих шариков 5, а противоположная расположена в плоскости проходящей через ось сепаратора 3.Количество окон может быть разным в зависимости от наружного диаметра корпуса устройства и они могут располагать Устройство работает следующим обраУстройство посредством...

Номер патента: 1055632

Опубликовано: 23.11.1983

Авторы: Земляков, Потапов

МПК: B24B 39/04

Метки: выглаживания, поверхностей

...установлены магниты с одинаковоймагнитной энергией, при этом одна частьустановлена с возможностью перемещенияотносительно другой вдоль оси устройства.На фиг.1 изображено устройство длявыглаживания, общий вид; на фиг. 2развез А-А на фиг. 1.Устройство состоит из, корпуса 1, в котором расположены две магнитные системы 2 и 3 из постоянных магнитов, одна изкоторых закреплена на оправке 4,а другаяустановлена с возможностью вращения наупорном подшипнике 5.Между магнитнымисистемами имеется зазор, при котором магнитные поля систем находятся во взаимодействии. Магниты в системах расположены равномерно по кольцу и закреплены одноименными полюсами к основаниям систем.Каждая из систем содержит одинаковое чет 2ное количество магнитов, причем магниты...

Номер патента: 1055633

Опубликовано: 23.11.1983

Автор: Козлов

МПК: B24B 55/06

Метки: абразивной, козлова, обработке, отхода, продуктов, сбора

...фильтр 4 и вентилятор 5, закрепленный на валу 6 привода(не показан).Перфорированный цилиндр 2 образуетрабочую зону 7 с входным окном 8,в ко- зтором расположены рабочий инструмент9, нагнетательный воздуховод 10, соединенный с вентилятором 5, а между нагнетательным воздуховодом 10 и рабочим инструментом 9 установлен поворотный отсекатель 11 воздушного потока.Корпус 1 снабжен поворотным экраном12,позволяющим регулировать размер входного окна 8 в зависимости от габаритов обрабатываемого изделия, и закрыт с торцасъемной крышкой 13, которая соединена с 4 2перфорированным цилиндром 2 и фильтром 4,для извлечения которого из корпуса 1 предусмотрена крышка 13.С целью повышения удобства в работе корпус, 1 выполнен поворотным относительно оси...

Номер патента: 946075

Опубликовано: 30.11.1983

Авторы: Цумарев, Чистосердов

МПК: B24B 39/00

Метки: деформированием, инструмент, комбинированный, отверстий, пластическим, поверхностным, резанием, системой, совмещенной, станку

...изменяются, износ резца незначительно мал система сил принимает Ъид, представленный на фиг.2 (система сил для удобства рассуждения приведена к вершине режущего элемен та ). В этом случае отжатия инструмента в направлении, нормальном к обработанной поверхности в точке контакта с ней вершины режущего элемента, совпадут по направлению с осьюи будут создаваться проекцией равнодействующей от сил резания и деформирования Р на ось Ч . При изменении условий обработки режущий инотрумент затупляется, изменяется припуск на обработку, твердость обрабатываемого /материала, изменяются величины составляющих усилия резания Р и Р 2 и, ,соответственно, величина и направление равнодействующей Р см.фиг.31. В результате изменяется проекция силы Р на ось У...

Номер патента: 1057204

Опубликовано: 30.11.1983

Авторы: Дударчик, Коновалов, Мужиченко, Скорынин, Удовидчик, Шишанков, Ящерицын

МПК: B24B 55/02

Метки: жидкости, подачи, смазочно-охлаждающей

...шпинделе 2. Внутри корпуса 1 на валу 3 шпинделя 2 с;помощью оправки 1 закреплен алмазныйрежущий диск 5. В нижней части корпуса 1 закреплен истекатель 6, имеющий плоскую нижнюю поверхность Би щель(фиг. 2 ) для прохождениярежущего диска 5 и СОЖ, Участки 8 иистекателя 6, расположенные поразные стороны от вертикальной осикруга, служат волноводами высокочастотных колебаний от внешнего источника ( не показан ), а внутренние поверхности выполнены коническими, скосы 10 и 11 которых направлены навстречу друг другу относительно вертикальной оси круга.На истекателе 6 жестко закрепленасистема для подвода СОЖ, выполненнаяв виде охватывающего истекатель 6трубопровода 12. В рабочем положениитрубопровод 12 вместе с истекателем 6расположен над...

Номер патента: 1057249

Опубликовано: 30.11.1983

Авторы: Костюк, Рыжов, Сохань

МПК: B24B 3/34

Метки: выглаживателя, заточки

...тем, что согласно способу заточки выглаживателя, включающему качание выглаживателя относительно обрабатывающего инструмента при их взаимном вращении, подвод выглаживателя до касания с инструментом и его периодическую подачу, ось качания выглаживателя располагают на рас- . стоянии Ь =+ (Г, где г - радиус заточки, д - припуск на обработку фиксируют его положение относительно оси качания в момент касания с инструментом, а при подаче выглаживателя уменьшают расстояние от оси качания до инструмента на величину припуска.На фиг. 1 изображено приспособление для осуществления способа, на фиг. 2 - схема обработки при Э : г + (Г , на фиг, 3 - схема обработки, вид сверху.Приспособление для обработки выглаживателя 1, закрепленного с помощью...

Номер патента: 1057250

Опубликовано: 30.11.1983

Авторы: Грин, Мазальский, Рахматуллин

МПК: B24B 5/26

Метки: суперфиниширования

...снабжены треть"им рабочим. участком вогнутой ФормЫ.На фиг. 1 изображено устройстводля обработки бомбинированных роликов, общий вид; на Фиг. 2 - устройство для обработки роликов с моди",Фицированным контактом, общий вид;на Фиг. 3 - бомбинированный ролик;на Фиг. 4 - ролик с бомбинированны-.ми участками на скосах (модиФицированный контакт ). Устройство состоит из двух валков 1, перекрещивающихся под углом 1-2 д и абразивных брусков 2, количество которых (5-8 шт.) зависит от вида обрабатываемого ролика.Каждый валок состоит из участка й,для обработки цилиндрической поверхности ролика (Фиг, 1,2)1 участка о для обработки бомбинированной поверхности ролика (Фиг,. 1, 2 ), участка б для обработкй . цилиндрической поверхности ролика (Фиг.2 )....

Номер патента: 1057251

Опубликовано: 30.11.1983

Авторы: Азрильянт, Долгошев

МПК: B24B 9/08

Метки: стеклоизделий, фасок, шлифования

...а другое связано с введенным в устройство пневмоцилиндром через пружину, при этом на диске выполнено гнездо под фиксатор.з1Механизм прижима диска выполнен в виде двуплечего рычага, закрепленного на вертикальной оси,одно плечо которого расположено в плоскости упора, а другое связано с введенным в устройство пневмоцилиндром через пружину, при этом диск снабжен упором.На фиг. 1 изображено схематично устройство, общий вид; на фиг. 2 - то же, вид по стрелке А на фиг. 1, на фиг. 3 - то же, вид сверху по стрелке Б на фиг. 1.Устройство содержит плиту 1, на которой установлен вертикальный шпиндель 2, рычаг 3 и двуплечие рычаги 4 и 5. На шпинделе 2 закреплена вакуумная присоска 6 и диск 7, входящие во внутреннюю полость обрабатываемого изделия...

Номер патента: 1057252

Опубликовано: 30.11.1983

Авторы: Акопян, Квятковский, Фейгин, Фридман, Эйдельман

МПК: B24B 11/02

Метки: доводки, шариков

...снабжено сепаратором, установленным на плоскости нижнего вращающегося диска и соосно ему с возможностьквращения, при этом в гнездах сепараторавыполняются клиновидные выступы, расположенные со стопоны верхнего диска ивдоль канавок нижнего диска и направленные в сторону врашения сепаратора.На фиг. 1 изображено предлагаемое устройство, разрез; на фиг. 2 - разрез А-Ана фиг. 1; на фиг. 3 - продольный разрезБ-Б по канавке, на фиг, 2,Устройство для доводки крупногабаритных шариков содержит нижний вращающийся диск 1 с концентричными канавками и верхний прижимной диск 2 с секторообразным вырезом, в котором установлены ручьевые направляющие 3 загрузочно-разгрузочного устройства. Направляющие 3 устройства соединены с...

Номер патента: 1057253

Опубликовано: 30.11.1983

Авторы: Ворошнин, Стыркш, Шлосман, Янсонс

МПК: B24B 17/00

Метки: криволинейных, поверхностей

...На рычаге 5 закреплен копирный палец 8, а на рычаге 7 - шпиндельная бабка 9 с инструментом 10. Шпиндельная бабка 9 с инструментом 10 приводится во вращение от ведущего вала 2 через ременные передачи 11 со шкивами 12. Копирный палец 8 прижат пружиной 13, связанной с рычагом 5, к копиру 14, форма. боковой поверхности которого пропорциональна форме обрабатываемого изделия 15. С рычагом 4 связан силовой цилиндр 16, закрепленный на станине 1. На штанге 17 закреплены с возможностью установочных перемещений конечные выключатели 18 и 19, определяющие крайние рабочие положения рычага 4. Устройство содержит также упор 20, упорный ролик 21 отвода инструмента 10, привод 22 вращающегося вокруг вертикальйой оси горизонтального стола 23, на...

Номер патента: 1057254

Опубликовано: 30.11.1983

Авторы: Бахвалов, Паненко

МПК: B24B 21/16

Метки: контактный, ролик

...этому стабилизи. руется эффективность обработки - мощность шлифования, температура в зоне контакта, производительность процесса, точность и качество обработки практически не изменяются за весь период безобрывной работы ленты, Наложение высокочастотных вибраций облегчает срезание и удаление стружки из зоны обработки, за счет чего уменьшаются мощность шлифования и тем. пература.Сектора упругого кольца могут быть изготовлены из самых различных материа35 В производстве используются контактные ролики диаметром 50 в 3 мм, при этом количество звеньев упругих элементов выполняется от 3 до 20. В связи с этим в случае выполнения соседних секторов упругого кольца из материалов, модули упругости которых отличаются друг от друга менее чем на 0,8...

Номер патента: 1057256

Опубликовано: 30.11.1983

Авторы: Оренбах, Портной

МПК: B24B 33/06

Метки: отверстий, хонингованием

...хонингования (притирки) отверстий.Указанная цель достигается тем, что в устройстве управления хонингованием отверстий, содержащем годропривод перемешейия шпиндельйой головки, управляемый от гидропанели, снабженной толкателем реверса гидропривода, и упоры, установленные йа шпиндельной головке и предназначенные для взаимодействия с вышеупомянутым толкателем, причем верхний и нижний упоры выполнены Неподвижными, а установленные между ними упоры выполнены подвижными и снабжены приводом их перемещения, каждый из подвижных упоров снабжен индивидуальным приводом и в устройство введен по крайней мере один датчик, предназначенный для взаимодействия с одним из неподвижных упоров и подключенный к приводу одного из подвижных упоров. На чертеже...

Номер патента: 1057257

Опубликовано: 30.11.1983

Авторы: Горшков, Гузман, Лозбенев, Савельев, Фомин

МПК: B24B 37/00

Метки: детали, инструмента, корректирующей, оптической, поверхности, рабочей

...полосе. На фиг. 1 показана интерферограмма сферического зеркала из стекла марки К 8, диаметром 500 мм, имеющего радиус сферы 1000 мм; на фиг. 2 - конфигурация рабочей поверхности инструмента, соответствующая интерферограмме на фиг. 1 (рабочая часть поверхности заштрихована); на фиг.3 - интерферограмма, полученная после 5 10 15 20 25 ЗО 35 40 45 50 обработки детали инструментом, конфигурация рабочей поверхности которого приведена на фиг. 2.Предлагаемый способ предусматривает поэтапйую обработку детали с контролем ее поверхности после каждого этапа обработки и последующую доработку поверхности инструмента. Так как рабочая поверхность инструмента состоит из полировочной смолы, та ее доработка может производиться одним из известных...

Номер патента: 1057258

Опубликовано: 30.11.1983

Авторы: Балабанов, Кузьмин, Орлов, Сафронов, Смольянинов, Чамов

МПК: B24B 37/04

Метки: двусторонней, доводки

...ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ронов, Б. С. С В. Чамов ьство СССР 7/04, 1970 (пр ДЛЯ ДВУСТО ЕТАЛЕИ, соде(54) (57) УСТРОЙСТВО РОННЕЙ ДОВОДКИ Д Сл 3 СУДАРСТВЕННЫИ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ 461826(25-085.07.820.11.83. Бюл,44(21) 3 (22) 0 (46) 3 (72) П лянин иА.С (53) 6 (56) 135 жащее основание с соосно смонтированными на нем притирами, между которыми расположена кассета, связанная с приводом, отличающееся тем, что, с целью повышения качества обработки за счет управления силовой разгрузкой кассеты, оно снабжено инерционным кольцом, расположенным концентрично нижнему притиру и связанным с ним и основанием с помощью упругих элементов, при этом кольцо и нижний притир установлены на основании свободно на направляющих...

Номер патента: 1057259

Опубликовано: 30.11.1983

Авторы: Карсунцев, Лакирев, Латыпов, Хилькевич

МПК: B24B 39/02

Метки: внутренних, вырезами, нессиметрично, окружности, раскатка, расположенными, стенок, цилиндров

...по окружности вырезами, содержащаясепаратор и свободно вращающиеся йа оправке нажимной конус, выполненный в виденабора дисков, снабжена средством осевого перемещения дисков, выполненным ввиде сильфона или элементов, установленных на оправке между дисками, при этомпрофиль боковой поверхности последнихвыполнен по дуге окружности, а максимальный диаметр каждого из дисков больше диаметра каждого элемента.При этом сильфон расположен между оправкой и дисками,Каждый элемент выполнен в виде упругого кольца.На фиг. 1 изображена раскатка с элементами; на фиг. 2 - раскатка с элементами, выполненными в виде тарельчатыхпружин; на фиг. 3 - раскатка . с элементами, выполненными в виде сильфона, армированного жесткими кольцами; на фиг,4 - принцип...

Номер патента: 1057260

Опубликовано: 30.11.1983

Авторы: Абашев, Блоков, Зайцев, Никифоров

МПК: B24B 49/00

Метки: оптический, профилешлифовальный, станок

...на экране 1. Жгут 4 свя: зан с коммутатором 5, который включает светочувствительные элементы с усилителями и опросное устройство.Дешифратор 7 анализирует сигналы, поступающие с коммутатора и распределяются на блоки 8 и 11, Электродвигатели 9 и 10 подачи перемещают координатный стол станка, где закреплено устройство с шаблоном-диапозитивом и заготовкой. При выходе режущей кромки круга вследствие износа либо выкрашивания за пределы допусков, сигнал, поступающих из блока 11, следует на устройство 12 автоматической правки шлифовального круга.Толщина линий-заданного профиля шаблона-диапозитива находится в пределах 0,01-0,015 мм, следовательно, при 50 кратном увеличении толщина изображения линии на экране соответственно равна 0,5-0,75...

Номер патента: 1057261

Опубликовано: 30.11.1983

Авторы: Воронцов, Дерягина, Слайковский

МПК: B24B 49/02

Метки: детали, процессе, размера, шлифования

...переналадки.Цель йзобретения - повышение точности шлифования путем непрерывного слежения за температурой шлифуемой детали.Указанная цель достигается тем, что в устройстве для измерения детали при шлифовании, содержащем измерительную головку с базовым, опорным и измерительным, с индуктивным первичным преобразователем, наконечниками, и исполнительное устройство станка, опорный наконечник измерительной головки армирован поликристаллическим алмазом и выполнен с Ч - образной полостью внутри, в которую помещена термопара, соединенная через вторичный преобразователь и сумматор с исполнительным устройством станка.На чертеже изображено предлагаемое устройство для измерейия размера детали в процессе шлифования, обший вид.Устройство содержит...

Номер патента: 1058493

Опубликовано: 30.11.1983

Автор: Макс

МПК: B24B 3/08

Метки: винтового, инструмента, канавок, режущего, станок, шлифования

...тягу 41. На конце тяги 41 предусмотрена прорезь 47 для обеспечения поворота рычага 42 без приведения в движение тяги 41, В действительности рычаг 42 имеет другую функцию, а именно, приведение в движение второй тяги 48, воздействующей на подъемный орган 49, поворачиваюцийся вокруг горизонтальной оси 50 на станине и снабженный выступом, поддерживаюцим вертикально подвижный контакт 51, предназначенный для подъема шлифовальной бабки, В точке своего крепления к подъемному органу 49 тяга 48 также имеет прорезь, позволяющую подъемному органу 49 свободнооткидываться влево независимо оттяги 48, Подъемный орган 49 такжесоединен второй тягой 52 с электромагнитом 53, позволяющим действовать подъемному органу 49 независимо от рычага 42.Точка...

Номер патента: 1058759

Опубликовано: 07.12.1983

Автор: Либерман

МПК: B24B 3/16

Метки: боковых, зубьев, калибрующей, поверхностей, протяжки, профиля, цельной, шлифования, шлицевой

...в соответствующую сторону. Профиль абразивного инструмента соответствует профилю зуба протяжки.На фиг. 1 представлена цельная калибрующая шлицевая протяжка, работающая по, профильной схеме резания, 50 общий вид; на Фиг. 2 - вид А на фиг, 1; на Фиг. 3 - схема расположения профилей зубьев калибрующей шлицевой протяжки, работающей по проФильной схеме резания.5Протяжка состоит иэ переднего конца 1, каЛибрующих зубьев 2 с шагом Ф и заднего конца 3.При подъеме переднего конца 1 протяжки на величину Ч.относительно задб 0 него конц 4 3 без разворота ее в горизонтальной плоскости и прямолиней" ном перемещении абразивного инструмента не показан) на профиле зуба будет получен отрицательный задний 65 угол, Для получения на боковом проФиле...

Номер патента: 1058760

Опубликовано: 07.12.1983

Авторы: Пантелюшкин, Ривилис

МПК: B24B 9/00

Метки: кромок, пластин, притупления, прямоугольных, станок, углов

...загрузочного устройства11, досылателя 12 и приемного бункера 13,Устройство (фиг. 3) для крепленияпластин 8 состоит из электродвигателя 14, редуктора 15, жесткой рамки 16с подпружиненным фиксатором 17, подпружиненной левой опоры 18 с храповыммеханизмом 19, подпружиненной правой10 опоры 20, жестко связанной со скользящей втулкой 21, расположенной нашлицевом валике 22, четырехвитковогокулачка 23 и возвратного демпфера 24.Кулачок 23 представляет собой цилиндрическую:втулку со шлицевым отверстием, На наружной цилиндрической поверхности выполнены четырехвитковый паз и осевой закрытый продольныйпаз снаклонным дном под углом 15-30фиг. 5, В) с входным 3 и выходными,отверстиями ло краям паза ),фиг. б) .Ширина 6 верхней части...

Номер патента: 1058761

Опубликовано: 07.12.1983

Авторы: Антоненко, Новаченко, Паник, Ройтерштейн

МПК: B24B 35/00

Метки: отделочной, плоских, поверхностей

...7,на конце 8 которого закреплен абразивный брусок 9 с криволинейной рабочей пове 1 рхностью 10, Держатель 7 имеЮ дт паэ 11, в котором расположен палец 12 штока 13 поршня 14, установленного с возьюжностью возвратнопоступательного перемещения вдольоси 15 штанги 4, Вдоль оси 15 штанги15 4 расположен также плунжер 16, шток17 которого взаимодействует с поршнем 14 в среднем и крайнем правомположениях абразивного бруска 9. Вибропривод установлен на направляю, щих 18 с воэможностью возвратно-поступательного перемещения по стрелкам 19 вдоль обрабатываемой поверхности 2, совершающей вращательноедвижение по стрелке 21, На основании22 вибропривода 1 цо, одну сторонуот последнего закреплена полэушка23 с роликом 24, имеющая...

Номер патента: 1058762

Опубликовано: 07.12.1983

Авторы: Васин, Грачев, Нирман, Орлов, Руденко, Соколов, Филимонов

МПК: B24B 37/04

Метки: доводки, плоских, поверхностей

...перемещения правильных колец, осуществляющего управление формой износа диска-притира. 20 25 Цель изобретения - упрощение кон струкции устройства.. Поставленная цель достигается ,тем, что устройство снабжено расположенными соосно центральному колесу неподвижным основанием и поворотной крестовиной, в которых закреплены фси промежуточных шестерен, при этом в основании выполнены дуговые пазы для размещения упомя нутых осей.На фиг. 1 представлено устройство, поперечный разрез на фиг, 2 вид в плане, на фиг. 3 - центральная часть устройства, вид в плане.На притире 1 устройства размещены правильные кольца 2 с расположенными в них сепараторами 3 и обрабаты 7624ваеьыми деталями 4. Зубчатый венец каждого из правильных колец 2 находится в...

Номер патента: 1058763

Опубликовано: 07.12.1983

Авторы: Беляй, Чистосердов

МПК: B24B 39/00

Метки: детали, микрорельефа, образования, поверхности, регулярного

...инструможет быть использованР перестроению и можлярного микро.2 с деформирукщими эпри о раб эовании регуляре рмирова нием мента с . ми эф пластическим д форельефа пл5 Способ осуществляеповерх ностей деталоб образования р егуб азом.нтовове хности обркрорельефа на поверх боб бкотором3 уста навливают по винтовема Я . рП идетали, прис ру томят при прямом ходе инводя1 О выполнении операцефо мирующиеены по винтинт езнтноситанке детальнта Я,сообщая е й вращение,иовлоси симме трии инструмеют в шпинделе,и . - вижение подачительноестиого способаинструменту 2 - де остаток извесол- аичего вершины деРо конструкцией 15 Рующивижутсопределяемогооги- вой линия инструмента насунка,снижает технолПосле перемещенменяютин руст мента, чтости способа....

Номер патента: 1058764

Опубликовано: 07.12.1983

Авторы: Курако, Чистосердов

МПК: B24B 39/00

Метки: вибронакатывания, криволинейных

...вибронакатывания криволинейных деталей поверхностным пластическим деформированием, содержащее основание, накотором размещен механизм нагруженияс направляющей возвратно-поступательногоперемещения, несущей установленную своэможностью поворота державку с деформирующим элементом и опорными роликами, и держатель изделия, снабжено установленным на основании копирным механизмом,выполненным в виде копира, кинематически связанного с держателем изделия, упо- .ра, закрепленного на направляющей механизма нагружения, и копирного ролика,расположенного на державке, при этом по- З 5следняя выполнена в виде двуплечего рычага, на одном плече которого расположеныдеформируюший элемент с опорными роликами, а на другом - капирный ролик,причем на...

Номер патента: 1058765

Опубликовано: 07.12.1983

Авторы: Громаковский, Жарков, Костин

МПК: B24B 39/00

Метки: деформирующий, инструмент

...напряжений в поверхностном слое деталей, устранения проскальзывания инструмента при обкатывании поверхностей деталей.На фиг. 1 показан инструмент, общийвид; на фиг, 2 - расположение ннденторов гексагонального профиля и выступов клиновидной формы на них; на фиг, 3 - поверхности деталей упрочненных дефор.мационным формоиаменением поверхностного слоя с помощью предложенного инструмента, общий вид.Деформирующий инструмент имеет инденторы гексагонального профиля 1 и 2058765 5 15 20 25 30 3540 4550 и боковые грани инденторов с выступами клиновидной формы 3.П ри работе деформирующий инструмент, обкатывая деталь, выдавливает на упрочняемой поверхности каналы 1 с шагом 5, несущие на боковых гранях клиновидные выступы 3 и углубления...

Номер патента: 1058766

Опубликовано: 07.12.1983

Авторы: Парфиянович, Шебан

МПК: B24B 39/02

Метки: раскатник

...подшипниках 3 смонтирован деформирующий ролик 4. Ось вращения ролика 4 относительно оси 5 вращения корпуса 1 установлена под угломГ.Ролик 4 в поворотной обойме 2 установлен такчто его рабочая часть с деформирую щей радиусной поверхностью 6 вынесена за пределы поворотной обоймы и удалена от оси 7 поворота обоймы. Расстояние 1 от оси 7 поворота обоймы до плоскости Б-Б, в которой расположены центры радиуса К рабочей поверхности 6 ролика, определяется расстоянием ь(фиг. 3) от внеш.5055 5 1 О 15 20 25 30 35 40 45 него торца 8 поворотной обоймы 2 до оси 7 поворота обоймы, а также глубиной (фиг. 5), на которойрасположены центры радиуса К 1 раскатываемой поверхности от торца обрабатываемой детали, Расстояние 1. (фиг. 3) принимают на 2-4 мм...

Номер патента: 1060421

Опубликовано: 15.12.1983

Авторы: Жвирблис, Рукшенас, Тукай

МПК: B24B 5/00

Метки: нежестких, цилиндрических, шлифования

...подводимой опоры 3. Зубчатое колесо 9 через рычаг 11, 55 ролик 12 и планку 13 кинематически связано с кареткой 14, установленной в направляющих 15. Каретка 14 несет кронштейн 16, в котором смонтированы толкатель 17 и микромет.рический винт 18. Толкатель 17 поджат пружиной 19 к упору 20, закрепленному на корпусешлифовальной бабки 21, снабженной шлифовальным кругом 22. Натяг в направляющих 8и 15 создается винтами 23.На основании 2 закреплена неподвижнаяопора 24 и снабжена смонтированным на под.шипниках гребенчатым базирующим роликом 25.Установленные на подвижном относительноопоры 24 рычаге 26 гребенчатые ведущие ро.лики 27 и 28 поджаты к базовой поверхностидетали - заготовки 29 усилием пружин 30 Гидроцилиндр 31 отвода роликов 27...

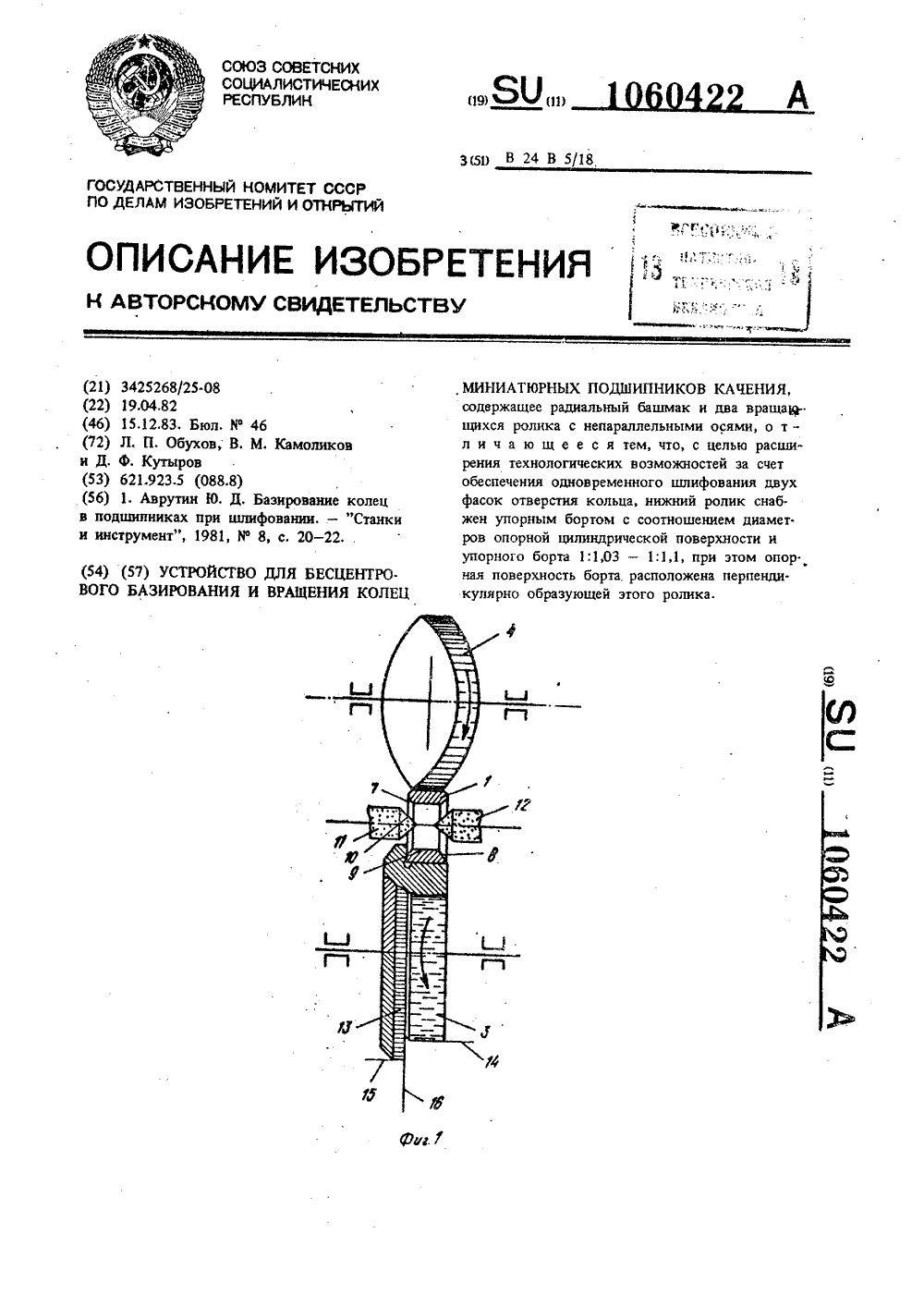

Номер патента: 1060422

Опубликовано: 15.12.1983

Авторы: Камоликов, Кутыров, Обухов

МПК: B24B 5/18

Метки: базирования, бесцентрового, вращения, качения, колец, миниатюрных, подшипников

...кольца приборного подшипника качения.Поставленная цель достигается тем, что. в устройстве для бесцентрового базирования и вращения колец прибориых подшипников качения, содержащем радиальный башмак и.два вращающихся ролика с непараллельными ося.ьи, нижний ролик снабжен упорным бортом с соотношением диаметров опорной цилиндрической .поверхности и упорного борта 1:1,03 - 1:1,1, при этом опорная поверхность борта расположена перпендикулярно образующей это. го ролика.На фиг, 1 схематически показано устройст. во, вид спереди; на фиг. 2 - то же, вид свер. ху.Устройство для бесцентрового базирования и вращения колец 1 миниатюрных подшипни ков качения содержит радиальный башмак 2, нижний ролик 3 и верхний ролик 4 с непарал. лельными осями 5 и...

Номер патента: 1060423

Опубликовано: 15.12.1983

Авторы: Николаев, Сейдгазин, Шереметов, Шкляров

МПК: B24B 5/40

Метки: абразивной

...конструкциФ устройства.Поставленная цель достигается тем, что вустройстве, содержащем установочный стол,приводной вал, смонтированный на нем корпус с державками абразивных элементов имеханизмом их радиальной подачи в виде кинематически связанного с валом храповика иупора, смонтированного с возможностью взаин50модеиствия со столом, корпус с упором установлен с возможностью перемещения вдольосн вала, при этом последний снабжен фиксатором в виде конического диска, установленного с возможностью взаимодействия с храповиком, выполненным в виде сектора, жесткосвязанного с державкой,На чертеже изображено предлагаемое устройство для абразивной обработки, разрез. 2Устройство содержит корпус 1 с державками 2, несущими абразивные элементы 3,...

Номер патента: 1060424

Опубликовано: 15.12.1983

Авторы: Гайсинский, Кловский, Краснов

МПК: B24B 7/10

Метки: зачистки, полуавтомат, торцев

...13.Шлифовапьные головки 2 (в данном варианте полуавтомата их две) имеют свои индивидуальные приводы 14.Барабан 3 представляет собой пустотелую отливку 15 с двенадцатью гранями. На каждой грани крепится рычажное приспособление 4, которое выполнено в виде неподвижных призм 16 и призмы 17, шарнирно закрепленных на качающемся рычаге 18, а также ролика 19, взаимодействующего с цепью 20 прижима.Обрабатываемая деталь (изделие) 21, устанавливаемая в рычажное приспособление 4, зажи. мается неподвижными призмами 16 и призма. ми 17 при взаимодействии ролика 19 с цепью 20 прижима, При загрузке изделия 21 рычаг 18 приподнят под действием пружины (не показана), а при выгрузке отбрасывается под действием собственного веса и не препятствует...
