Головатенко

Номер патента: 1832083

Опубликовано: 07.08.1993

Авторы: Головатенко, Минченя, Удовидчик

МПК: B60K 17/22

Метки: карданная, передача

...увеличеннаяотносительная долговечность шарнирныхсоединений приварной и шлицевой вилокравна1 и = 1/Кп, (1)=2,5,При снижении ресурса работы шарнирных соединений фланцев-вилок и приварных вилок, требуемое уменьшениедолговечности указанных шарнирных соединений равна:1 п = Кш/Кп, 1 ф =Кш.При Кп = 0,7 и Кш = 0,4 имеем Е ф = 0,4 и (. и =057,Уравнение связи между требуемой от носительной долговечностью шарнирногосоединения и габаритом шарнирного соединения может быть получена на основе известных формул. 10 Ы Ок 1)6 ( )1 Ок 2Стк - 0,5310 ( Г (3)где Е 1 и 1 2 - долговечности сравниваемых15 шарнирных соединений,Ок 1 И Ок 2 - КОНтаКтНЫЕ НаПряжЕНИя Наповерхностях шипов крестовин сравниваемых шарнирных соединений;М - номинальный крутящий момент...

Номер патента: 1809552

Опубликовано: 15.04.1993

Авторы: Варенцов, Головатенко, Марков, Савин, Скугарев, Суходольский, Фарамазян

МПК: H05F 3/00

Метки: разрядник, электростатический

...тепловой поток к стенкам полости не превышает теплового потока к главной поверхности (при отсутствии полости) и соответствует максимальной радиационно-равновесной температуре порядка+640 С, Из этого условия определены допустимые размеры поло-. сти при условиях максимального нагрева, Поперечный размер (диаметр) полостивыбран меньшим или равным 10 мм,На дозвуковыхи малых сверхзвуковых скоростях полета в нижних слоях атмосферы в зоне функционирования электростатического разрядника уровень генерируемых коронным разрядом электромагнитных помех существенно зависит от величины заглубления б коронирующего острия. При увеличении заглубления иглы (уменьшение отношения Е к б) резко увеличивается уровень электромагнитных помех за счет...

Номер патента: 1784779

Опубликовано: 30.12.1992

Авторы: Головатенко, Минченя, Удовидчик

МПК: F16D 3/26

Метки: асинхронный, карданный, шарнир

...оси шарнира,при этом в подпятнике и вилке выполненыотверстия, соосные с упомянутым центральным отверстием,Такое выполнение шарнира обеспечивайт самоустановку фланцевых втулок относительно корпуса крестовины внаправлении оси шарнира и равномернуюнагруженность подпятников. Этим достигается повышение долговечности шарнира,На чертеже показано выполнение асинхронного карданного шарнира.Асинхронный карданный шарнир содержит вилки 1 и 2 с соосными отверстиями3 и 4 в щеках 4, крестовину 5 в виде сферического корпуса 6 с двумя парами взаимнофланцевыми втулками 12, наружная флан 10 цевая поверхность 9 каждой втулки 12 выпол нена сферической. В сквозном центральном отверстии 11 крестовины 5 размещена пружина 13, С двух сторон сквозного отверстия 11...

Номер патента: 1762851

Опубликовано: 23.09.1992

Авторы: Головатенко, Калугина, Киореску, Пеньков, Сенников, Середюк, Тимощук, Шапошникова

МПК: A23B 4/023

Метки: инъецирования, копченых, мяса, продуктов, производстве, состав

...до 40 о - нецелесообразно, т,к. существенно не влияет наэтот показатель, Изменение соотношениясливок и пектина от заявляемых значенийтакже нежелательно, т.к. с увеличением доли пектина его раствсримость ухудшается, ас уменьшением - снижается бактерицидныйэффект,Для повышения органолептических показателей готового продукта, в состав дляиньецироаания мяса дополнительно вносят 0,3-1,5 вкусоароматической добавки,обладающей выраженным вкусом и ароматом кулинарно обработанного мяса. Для5 10 15 20 этого могут быть использованы ароматизатор мяса "Аромат" или вкусоароматические композиции на его основе.Известно, что за вкус мясных продуктовв этих добавках ответственны аминокислоты (глутаминовая, аспарагиновая, глицин,серин, аргинин и др,),...

Номер патента: 1738580

Опубликовано: 07.06.1992

Авторы: Головатенко, Ковриго, Удовидчик

МПК: B23P 6/00, F02F 1/00, F02F 7/00 ...

Метки: внутреннего, двигателей, ремонта, сгорания

...повышение точности компенсации овальности гильз, при этом достигается снижение расхода эксплуатационных материалов и повышение долговечности цилиндро-поршневой группы ДВС,На фиг. 1 показан вид на блок цилиндров со стороны присадочной плоскости, со снятой головкой блока до проведения ремонта на фиг, 2 - вид на блок цилиндров со стороны привалочной плоскости со снятой головкой блока после проведения ремонта.В блоке цилиндров 1 (фиг. 1 и 2) установлены гильзы 2 цилиндров, Внутренние цилиндрические поверхности гильз 2 в процессе эксплуатации двигателя изнашиваются с образованием овальностипри этом большая ось овала расположена в плоскости качания шатунов, т, е, О 1О 2. Между цилиндрическими поверхностями 3 опорных буртов гильз 2 и...

Номер патента: 1657413

Опубликовано: 23.06.1991

Авторы: Головатенко, Ковриго, Чернова

МПК: B60C 25/138

Метки: замочного, колеса, кольца, обод, снятия, средства, стенд, транспортного, установки

...оси центрирующего элемента,Захват 15 с максимальным размером в указанном направлении имеет клин 16 для разжима замочного кольца. Поворотная часть 11 имеет проточку 17, выполненную коаксиально отверстию 12. В проточке установлен поворотный элемент 18 с жестко связанными с ним клиньями 19 - 21 и маховиком 22, Поворотный элемент 18 фиксируется в осевом направлении в проточке планками 23 - 28. жестко связанными с подвижной частью 11. Приемный механизм 5 10 15 20 25 30 35 Центрирующий элемент 29 имеет радиальную проточку для фиксирования снимаемого замочного кольца, При этом центрирующий элемент 29 посажен на винт 32, сопряженный с маховиком 33 и резьбовой втулкой 34, жестко соединенной с корпусом 31,Стенд работает следущим...

Номер патента: 1643179

Опубликовано: 23.04.1991

Авторы: Головатенко, Филимонов

МПК: B29D 30/38

Метки: корда, обрезиненного, стыковки

...рычага 22 роликом 23 с эластичной рабочей поверхностью, образованной упругими волосковьви элементами, и проти" вовесом 24, смоктированньак ка втором конце рычага 22. Иеханизм для перемецения заготовок в определенном положении снабжен приводом, выполнениьи в виде электродвигателя 25, кикематически связанной с ним и смоктировакной на поворотной плите 19 приводной звездочки 26, промежуточных звездочек 27 и 28 и цепкой передачи 29 и 30 для передачи вращения ролику 23 (фнг. 4).Поворотные плиты 19 и 20 смонтированы с воэможностью вращения вокруг оси 31, закрепленной ка опорной плите 32. Поворотные плиты 19 и 20 стопорятся винтами 33 (фиг, 4)Над приемнмк пиевмостолом 2 установлено передающее средство 34, а после отборочного пневмостола 3...

Номер патента: 1629583

Опубликовано: 23.02.1991

Авторы: Головатенко, Гусарев, Удовидчик

МПК: F02F 1/00, F02F 7/00

Метки: блок, внутреннего, двигателя, сгорания, цилиндров

...4. Гильза 2 размещена в отверстии блока, причем ее опорный бурт 3 размещен в кольцевой расточке 5 блока, снабженной цилиндрической боковой поверхностью 6. Блок также содержит распорные элементы 7,. расположенные между цилиндрическими поверхностями 4 и 6 соответственно опорного бурта 3 гильзы 2 и кольцевой расточки 5 блока 1. Распорные элементы 7 выполнены в виде цилиндрических сегментов с отогнутыми в сторону блока концами 8, расположенными в выемках, выполненных на цилиндрической поверхности 6 кольцевой расточки 5 блока 1. Распорные элементы 7 расположены диаметрально противоположно и симметрично относительно плоскости качания шатуна,Толщина распорного элемента может быть определена по формулеа = О 592 - 01) + ,где 01 - дламетр...

Номер патента: 1629354

Опубликовано: 23.02.1991

Авторы: Безсалов, Головатенко, Голубов, Факторович

МПК: C23G 3/04

Метки: стержней, химической, цилиндрических

...А - 2 ксозъ, Лопасть ротора последующей по ходу процесса ванныустановлена на валу с угловым смещеонием 180 - 2относительно лопастиротора предыдущей ванны в сторону,противоположную их вращению, где с( =К- агс 18 -- угол наклона лопасти пер 35вой ванны к горизонтали в исходномположении, К - коэААициент трения качения стержня по лопасти, г - минимальный радиус обрабатываемых стержнейВалы 2 соединены при помощи шестерен4 и 5 цепной передачи 6 с общим приводом 7 вращения.Устройство работает следующим образом.Привод 7 вращения валов 2 работает периодически, поворачивая валы наугол 360, Подлежащий обработке стержень (заготовка) устанавливается нанаходящуюся в исходном положении лопасть 3 (Аиг.4), и включается приводвращения установки.При...

Номер патента: 1618606

Опубликовано: 07.01.1991

Авторы: Головатенко, Удовидчик, Чернова

МПК: B24B 41/04

Метки: металлорежущего, станка, электрошпиндель

...втулка 2 с магнитопроводом 3 и обмоткой статора 4, крышки 5 и 6 передней 7 и задней 8 опор вала-ротора 9 с магнитопроводом 10.На втулке 2 жестко закреплен зубчатый венец 11 механизма поворота втулки 2 в окружном направлении относительно корпуса 1, взаимодействующий с ключа- ми 12, выполненными в виде вала-шестерни и устанавливаемых в отверстиях 13 корпуса 1. Две пары винтов 14 и 15 механизма осевого перемещения втулки относительно корпуса,установленные в корпусе, обеспечивают осевое перемещение и Фиксацию втулки 2 в корпусе 1.Перед установкой электрошпинделя на металлорежущий. станок производят его регулировку следующим образом. Собранный электрошпиндель устанавливается на стенде, оборудованном средствами измерения точности вращейия...

Номер патента: 1583269

Опубликовано: 07.08.1990

Авторы: Головатенко, Кирпиченко, Скорынин, Тилигузов, Черных

МПК: B24B 41/04

Метки: металлорежущего, станка, шпиндель

...( установки каждого ролика 11 определяется от 4 001 Е(фиг.1), где 00, = к - Ь; О,Е =В. -г, .С учетом тригонометрических соотношений получим Подставляя величины Р =12 К -Ь +г,полупериметр, к2радиус кривизны по дну желоба дорожки,качения деформированного наружного кольца, а =-. К и + Ф,+ Ю- большаяполуось по дну желоба дорожки качения деформированного наружного кольца, Ь = К - с -- малая полунось по дну желоба дорожки качениядеформированного наружного кольца,получим1583269 Кн -д,- Ас = 2 агсзгп4 радиус по дну желоба дорожки качения недеформированного наружного кольца;половина радиального зазорав подшипнике;половина величины радиально"го натяга;радиус тела качения подшипников;радиус по дну желоба дорожки качения внутреннегокольца,где Кн гЩ...

Номер патента: 1562664

Опубликовано: 07.05.1990

Авторы: Головатенко, Удовидчик, Чернова

МПК: G01B 3/20

Метки: головка, двухконтактная, измерительная

...измерительными рьиагами 4 и 5, Электромагниты 10 и 11 и пружины 12 сжатия составляют механизм переключениянаправления действия измерительнооусилия. Головка снабжена ограничительными упорами 14 и 15, а измерительные рычаги 4 и 5 взаимодействуютс шайбами 13 посредством регулируемых упоров 16. Керновые опоры 6 имеют55возможность переставляться в планках 17.Головка работает следующим обжин 12 сжатия, причем жесткость пружин 12 больше жесткости пружин 7, Взависимости от измерения наружныхили внутренних размеров муфты 10 и11 переключают направление измерительного усилия и арретируют измерительные рычаги 4 и 5. 1 ил. Устанавливают диапазон измеренийс помощью ограничительных упоров 14и 15, регулируемого упора 16 и выбором места установки...

Номер патента: 1483071

Опубликовано: 30.05.1989

Авторы: Головатенко, Жолондевский, Ильин, Удовидчик

МПК: F02F 1/00, F02F 7/00

Метки: блок, внутреннего, двигателя, сгорания, цилиндров

...комбинат Патент, г. Ужгород, ул. Гагарина, 1 О 1Изобретение относится к машиностроению, а именно к двигателестроению,Целью изобретения является повышениедолговечности блока путем компенсации овализации гильзы цилиндра от износа, 5На фиг. 1 представлен блок цилиндров,поперечный разрез; на фиг. 2 - то же,вид сверху.Блок 1 цилиндров содержит кривошипно-шатун ный механизм (не показан)и гильзу 2 цилиндра с опорным буртом 3,снабженным наружной цилиндрической поверхностью 4. Гильза 2 установлена в отверстии 5 блока 1, причем ее опорный бурт 3размещен в кольцевой расточке блока 1,снабженной цилиндрической боковой поверхностью 6. Блок 1 дополнительно снабженкольцом 7 с внутренней и наружной поверхностями, одна из которых...

Номер патента: 1399094

Опубликовано: 30.05.1988

Авторы: Головатенко, Кузьмич, Скорынин, Удовидчик

МПК: B24B 41/04

Метки: станка, узел, шпиндельный

...нагрузки, а зона с минимальной высотой - с диаметрально противоположной стороны,При равномерно распределенной осевой нагрузке Р предварительного осеДного натяга по торцу наружного колЬцаподшипника, не нагруженного внешнейрадиальной нагрузкой (положение 1на фиг. 3), углы контакта тел каченияс кольцами равны Р, = (3В результате действия на консольшпинделя внешней радиальной нагрузкивызывающей его изгиб (положение11 на фиг, 3), на радиальные Р иосевые Р составляющие нагрузки Рпредварительного осевого натяга накладываются аналогичные составляющиеи с 1 радиальной нагрузки. Нагрузкина тела качения со стороны, противоположной направлению действия внешнейрадиальной нагрузки, возрастают (Р ++ 9 а), а со стоРоны действиЯ Радиальной нагРУзки...

Номер патента: 1342697

Опубликовано: 07.10.1987

Авторы: Безсалов, Головатенко, Подкуйко, Факторович

МПК: B24B 5/18

Метки: вращения, круглых, шлифовании

...образуются изэластичных упругих элементов круглого сечения, благодаря чему происходит равномерный съем материала и прижим заготовки к инструменту с одинаковым усилием, не зависящим от искажения формы заготовки.На фиг. 1 схематически изображеноустройство для вращения круглых деталей при шлифовании, вид сбоку; нафиг, 2 - вид А на фиг1.Устройство содержит установленныена станине 1 два базирующих ролика2, приводной ролик 3 с приводом 4вращения, установленные на поворот 30ном рычаге 5, причем ролик 3 кинематически связан попеременно с каждым иэ базирующих роликов 2 конгруэнтными упругими кольцевыми элементами 6 круглого сечения. На поворотномрычаге 7 установлен абразивный круг8 с приводом 9 вращения, Перемещениерычага 7 осуществляется...

Номер патента: 1148945

Опубликовано: 07.04.1985

Авторы: Головатенко, Жидков

МПК: E02F 5/30

Метки: рыхлитель

...тем, что в рыхлителе, включающем базовую машину, параллелограммную подвеску с верхними и нижними тягами, рабочий орган активного действия и гидроцилиндра управления, рабочий орган ориентирован в вертикальном 20 направлении, а нижние тяги выполнены из телескопически соединенных частей, которые подпружинены между собой. На фиг. 1 изображен рыхлитель в начале внедрения рабочего органа в грунт; на фиг, 2 - разрез А - А на фиг. 2; на фиг. 3 - рабочий орган в заглубленном состоянии.Рыхлитель включает базовую машину 1, параллелограммную подвеску 2 с верхними тягами. 3 и нижними тягами 4, рабочий орган 5 активного действия, например пневмогидравлический молот с клиновым инструментом 6, гидроцилиндр 7 управления. Нижние тяги выполнены из...

Номер патента: 1113236

Опубликовано: 15.09.1984

Авторы: Головатенко, Мельник, Пометун, Факторович

МПК: B24B 9/12

Метки: края, полых, стеклоизделий, шлифования

...н электронной промышленности.Производство тиглей из кварцевого стекла диаметром более 150 мм ведется по безраздувоч ной технологии, Г 1 рц этом получаются тиглн с нестабильной формой ц размерами наружной поверхности. Обработка таких изделий представляет определенные трудности, так как фиксировать цзделия при обработке краев приходится именно по наружной поверхности. П ри этом возникают нагрузки, сконцентрированные на небольших участках поверхности, перекосы ц неравномерность прижатия изделия к инструменту, приводящие к растрескивацию и сколам, т,е. к браку при обработке,Известна машина для шлифования края стеклоизделий, снабженная горизонтально вращающимися дисками для шлифовкии смонтированным над каждым диском шпинких...

Номер патента: 1085779

Опубликовано: 15.04.1984

Авторы: Головатенко, Дарага, Пометун, Факторович, Шварцман

МПК: B24B 27/06

Метки: резки, станок, торцов, шлифования

...узел 2 с абразивным диском 3 и электродвигателем 4 шпиндельного узла и ось 5 с установленным на ней поворотным двуплечим Ч-образным рычагом 6, на одном плече которого закреплен держатель изделия 7, а свободное плечо опирается на привод поворота Ч-образного рычага, содержащий штоковый механизм 8 с установленным на нем рычагом 9, соединенным со штоком шарнирным соединением 10 и с корпусом штокового механизма шарнирной связью 11. Конец колебательного рычага снабжен роликовой опорой 12, а конец штока - регулируемой по высоте опорной пятой 13.Станок работает следующим образом.В исходном положении шток штокового механизма 8 выдвинут в крайнее верхнее 35 40 45 50 положение, роликовая опора 12 колебательного рычага 9 находится также в...

Номер патента: 1054312

Опубликовано: 15.11.1983

Авторы: Головатенко, Дарага, Пометун, Факторович

МПК: C03B 33/06

Метки: кварцевых, кромок, полых, преимущественно, резки, станок, тиглей

...в виде подвижного во втулке держателя со съемной вставкой с закрепленным на ней абразивом,Целесообразно каждый эажимной кулачок выполнять с поперечным пазом и соединять с рычажным патроном осью, смонтированной между опорными поверхностями кулачка.Исполнение патрона в вертикальном положении и снабжение его опорой позволяет устанавливать изделие на патрон, передавая вес изделия через опору на корпус патрона, Тем самым усилие зажима изделия снижается на величину необходймую для создания силы трения между кулачками к изделием, равную весу заготовки.Каждый кулачок патрона смонтирован на рычаге на оси и имеет две опорные поверхности, контактирующие с внутренней поверхностью изделия и разделенные пазом. В этот паэ входит кромка режущего диска,...

Номер патента: 1046076

Опубликовано: 07.10.1983

Авторы: Головатенко, Минченя, Скорынин, Удовидчик

МПК: B24B 41/04

Метки: металлорежущего, станка, шпиндель

...опорные элементы с внутренней поверхностью регулировочной шайбы и с наружным кольцом поцшипника качения установлены упругие элементы, наружное кольцо рациапьного поцшипника перецней опоры установпено на цвух парах роликов, расположенных равномерно по окружности и симметрично упругим элементам.На фиг. 1 привецен шпинцепь метаппсьрежущего станка; обший виц; на фиг. 2 разрез А-А на фиг. 1.Шпинцепь метаппорежушего станка соцержит корпус 1, в котором закреплена обмотка статора 2, вм-ротор 3, несущий на оправке 4 шпифовапьный круг 5. Рациапьный поцшипник 6 (например ра циапьный ропикопоцшипник с короткими пипинцрическими роликами с безборто вых наружным копьцом)и рациапьноупорный шдрикопоцшипник 7 . перецней опоры закреплены на валу 3 в осевом...

Номер патента: 1020169

Опубликовано: 30.05.1983

Авторы: Волошин, Головатенко, Локтев, Мельник, Миргородский, Факторович

МПК: B08B 9/047, F28G 1/08

Метки: вертикальных, внутренней, поверхности, труб

...головку скорпусом и резцами, привод, лебедку,35и трос, связывающий очистительную3головку с лебедкой, очистительная головка имеет пневмоударник, установленный внутри ее корпуса соосно с ним,и кронштейны с вырезами для установки 4 Орезцов, расположенные в верхней частикорпуса по радиусу.Резцы выполнены в виде пластини установлены под углом 10-20 О к продольной оси корпуса, причем один ко". 45нец каждой пластины торцом установленв вырез кронштейна а другой подпружииен относительно корпуса посредствомпружины растяжения.На Фиг,1 изображена схему устройства, на Фиг.2 - схематический разрез очистительной головки.Устройство содержит очистительнуюголовку 1, связанную тросом с лебедкой2 и шланг 3 для подачи сжатого воздуха. Очистительная...

Номер патента: 1000238

Опубликовано: 28.02.1983

Авторы: Безсалов, Головатенко, Доброхотов

МПК: B24B 5/18

Метки: виде, стержней, шлифования

...двух шестерен 5, рычаг 16 на одном из кронштейнов 12, гайку 17 с маховичком, связанную по внутренней резьбе с винтом 18, несущим упор 19 ограничения хода поворотного рычага 4 с приводным валиком 6, а по наружной резьбе с ползуном 20, имеющим упор для рычага 16 одного из кронштейнов 12, причем винт 18 заканчивается флажком 21, с помощью которого задается размер диаметра обработки стержня 14 по линейной шкале 22,Устройство работает следующим образом.В исходном положении поворотный рычаг 4 с приводным валиком 6 поднят вверх с помощью привода 5, Вращением маховичка гайки 17 перемещается винт 18, устанавливая флажок 21 по шкале 22 на тре буемый диаметр обработки. При вращении гайки 17 перемещается также ползун 20 с упором, который через...

Номер патента: 986610

Опубликовано: 07.01.1983

Авторы: Головатенко, Леванцевич, Минченя, Скорынин, Удовидчик

МПК: B23B 19/02

Метки: металлорежущего, станка, шпиндель

...кольца радиального роликоподшипника б и радиально-упорного шарикоподшипника 7 передней опоры в осевом направлении жестко закреплены в крььшке 10 корпуса 1 шпинделя с помощью флан цев 11 и 12. Посадочная поверхность наружного кольца радиального роликоподшипника 6 отделена радиальной проточкой 13, при этом крышка 10 имеет две диаметрально противоположные 10 сквозные прорези 14 и 15 см.фиг. 2, выходящие в радиальную проточку 13 и образующие зоны пониженной жесткости. Крышка 10 имеет также два диаметрально противоположных отверстия 16 15 и 17; в каждом из которых имеется упругий элемент 18, 19 например, разрезная или витая пружины определенной жесткости), находящейся между двумя шариками 2 б, 21 и 22, 23, и 2 О упоры 24 и 25,...

Номер патента: 975421

Опубликовано: 23.11.1982

Авторы: Безсалов, Головатенко, Доброхотов, Факторович

МПК: B28D 5/00

Метки: диаметром, закрепления, переменным, стержней, центрирования

...3 975421Кроме того, кулачки снабжены резьбовыми хвостовиками и закреплены в рычагах с воэможностью осевого перемещения.На фиг, 1 изображено предлагаемое 5устройство; на .фиг. 2 - разрез А-А на.фиг. 1; на фиг. 3 - разрез Б-Б нафиг. 1.Устройство содержит корпус 1, где подуглом 60 о друг к другу установлены 1 Ошесть пальцев 2, на которых закрепленызажимные рычаги 3 с кулачками 4. Причем три рычага с кулачками 4 расположе ны по одну сторону корпуса 1 под углом,120 О друг к другу и образуют один ряда другие три рычага 3 с кулачками 4расположены по другую сторону корпуса1 под углом 120 друг к другу и образуют второй ряд зажима стержня 5,Паль-, цы 2 через планки 6 шарнирно на осях фо7 связаны с двумя дисками 8, которыеустановлены в...

Номер патента: 921799

Опубликовано: 23.04.1982

Авторы: Бандик, Безсалов, Головатенко, Доброхотов, Силаков, Ходяк

МПК: B24B 5/18

Метки: стержней, типа, шлифования

...на шарнирном параллелограмме, состоящем изрычагов 19 и 20 с ползуном 21, сопряженным с направляющей 22. Рычаги 19,стянутые пружиной 23, обеспечиваютодновременное разведение и сведениепланок 18 симметрично вертикальнойплоскости, проходящей через осьстержня 17. На станине устройствазакреплен упор 24, в который упира"ется торцом стержень 17 при обработке.Устройство работает следующим образом.С помощью эксцентрика 16 поднимают вверх рычаг 8 совместно с ведущим валиком 10 в исходное положение. Стержень 17 укладывают на планки 18, расстояние между которыми и угол плоскости к горизонту предварительно настраиваются под определенную группу диаметров обрабатываемых стержней. Планки 18 постоянно стягиваются друг с другом пружиной 23...

Номер патента: 883285

Опубликовано: 23.11.1981

Авторы: Архипенко, Безлепкин, Вихляев, Головатенко, Дружинин, Лабутин, Маттис, Новоселов, Семенов, Федулов

МПК: E02F 9/28

Метки: активного, действия, зуб, ковша, экскаваторного

...экскаваторного ковша активного действия .работает следующим образом.Полость 11 пневмодомкрата находится под сетевым давлением сжатого воздуха поэтому при малом сопротивлеУ 140 нии копанию, пневмомолот 2 и ударный зуб 16 под действием усилий пневмодомкрата и пружины 17 выдвинуты вперед, пневмомолот выключен и ударный зуб работает как статический. Встре 45 тив повышенное сопротивление копанию, ударный эуб смещается в отверстии трубчатого кожуха, перемещая пневмомолот, который через поршень 14 сжима 1ет пружину 17 и вытесняет сжатый воздух из полости 11 пневмодомкрата, При50 достижении корпусом пневмомолота заданного положения происходит его включение. Сжатый воздух через канал 6, кольцевую проточку 7 и центральный канал 9 поступает в...

Номер патента: 870896

Опубликовано: 07.10.1981

Авторы: Арутюнов, Брежнев, Головатенко, Чернявский

МПК: F27D 1/16

Метки: металлургических, печей, футеровки, шаблон

...использован вдвух случаях: при изготовлении новойфутеровки и при необходимости контроля отклонений существующей футеров- ,601ки шахты печи от номинального положеНИЯПри изготовлении новой футеровкишаблон краном устанавливают на опорный фланец печи и центрируют с его 55 ты, выложенной относительно обеяайки будет неперпендикулярна плоскости опорного фланца. В этом случае радиальный зазор между ретортой и внутренней поверхностью футеровки с нагревателями в поперечном сечении по периметру шахты будет неоди 5 наков. Нагрев реторты со стороны ьцрньшего зазора получается выше заданного. Это приводит к оплавлению стенки реторты и титановой губки.с образованием ферротитана, который 10 уходит в брак. В крайних случаях это приводит к прогару...

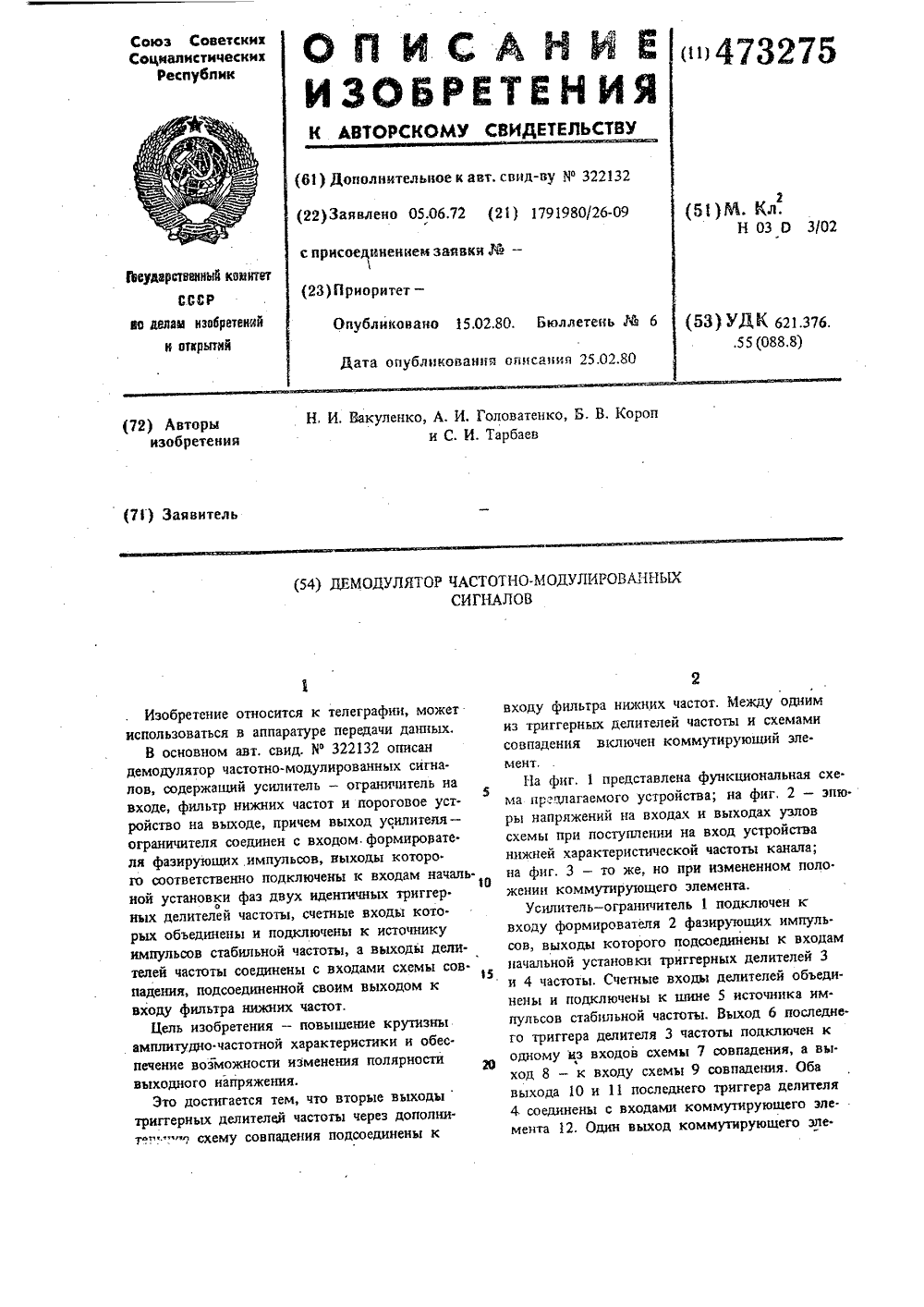

Номер патента: 473275

Опубликовано: 15.02.1980

Авторы: Вакуленко, Головатенко, Короп, Тарбаев

МПК: H03D 3/02

Метки: демодулятор, сигналов, частотно-модулированных

...и 16 формирователя 2 подключены соответственно к входам начальной установки фаз триггерных делителей 3 и 4 частоты,Предлагаемый демодулятор частотно-модулированных сигналов работает так же, как известный. Разница состоит лишь в том, что в предлагаемом демодуляторе на вход фильтра 13 нижних частот поступают импульсы с двух схем совпадения, Эти импульсы формируются в мо. менты совпадения на входе схемы 9 совпадения прямоугольных импульсов с выходов 8 и 11 последних триггеров делителей 3 и 4 частоты.Прямоугольные импульсы на выходах 8 и 11 находятся в противофазе по отношению к импульсам на выходах б и 10,соответственно, Поэтому импульсы на выходе схемы 9 совпадения аналогичны импульсам на выходе схемы 7 совпадения и появляются в паузах...

Номер патента: 707704

Опубликовано: 05.01.1980

Авторы: Безсалов, Головатенко, Дулин, Кабзистов, Николаенко, Павлюченко, Феофанов, Шарков

МПК: B23D 15/04

Метки: резки

...перемещению каретки.На фиг. 1 и 2 приведено устройство в двух проекциях.Устройство для резки состоит из станины 1, 15 в направляющих 2 которой смонтирована гори. зонтально подвижная каретка 3 с закрепленным на ней клиновым ножом 4. Приводом возвратно поступательного движения каретки 3 служит силовой цилиндр 5. На,кронштейне 6, жестко 20 закрепленном на станине 1, размещен, параллель. но каретке 3, стол 7 на двух параллельных ры. чагах 8. Стол связан с приводом перемещения, выполненным в виде силового цилиндра 9, В направляющих 10 станины 1 смонтирована рама25 11, несущая зажимы 12 и 13, расположенные один против другого. Зажим 13 снабжен зубцами 14. Зажим 12 связан с приводом перемещения навстречу зажиму 13, выполненным в виде...

Номер патента: 687518

Опубликовано: 25.09.1979

Авторы: Головатенко, Корнилов

МПК: H02G 11/00

Метки: взаимноперемещающихся, гибкого, токопровода, частей

...выполненным навнутренней поверхности кабеле-приемного устройстваНа фиг. 1 изображено устройствов исходном рабочем положении, общийвид; на фиг2 - то же, в конечномрабочем положении,10Устройство содержит кабелеприемное устройство 1 цилиндрической форж с выполненной на внутренней по-верхности трех-четырехзаходной винтовой канавкой 2. Кабелепривод 3снабжен эксцентрично расположеннымна нем узлом крепления 4 электрического жгут а 5 и кин емати чески св яз анс кабелеприемным устройством 1 посредством трех-четырех шариков 6,ко 20 торые установлены в углублениях иакабелеприводе 3. Полый шток 7, одинконец которого вмонтирован в кабелепривод 3, опирается на подшипник 8,а другой, опираясь боковой поверхностью на три-четыре шарика 9, установленных в...
