Номер патента: 128070

Опубликовано: 01.01.1960

Автор: Гендельман

МПК: H02P 1/22, H02P 5/06

Метки: постоянного, реверсивным, электродвигателем

...этом от сопротивлсния задающего потенциометра 1 С подастся питание на обмотку управления У суммирующего магнитного усилителя. Так как н.с. в этой обмотке ограничивается только напряжением на сопротивлении 2 С потенциометра обратной связи, то усилитель СМУ бу. дет стремиться полностью открыть ионный преобразователь ИП, что вы зывает быстрое нарастание тока в главной цепи. При этом включаются реле РТ и реле времени РВВ (или реле времени РВН в режиме на зад), а контактор В (или Н при режиме назад) блокируется, вследствие чего в обмотках обратной связи ОТ и ОН магнитного усилителя возникают соответствующие импульсы н,с. В результате в цепи двигате. ля устанавливается заданный ток, обеспечивающий его разгон с опр- деленной интенсивностью.По...

Номер патента: 128832

Опубликовано: 01.01.1960

Авторы: Волосников, Сардинский

МПК: B21B 37/54, H02P 5/06

Метки: астатический, двигателя, моталки, натяжения, полосы, прокатки, регулятор, скорости, стана, холодной

...усилителя, питающего серводвигатель. На валу серво-двигателя устанавливают бесконтактный сельсин-датчик, выходное напряжение которого усиливается и формируется в острые импульсы с крутыми передним и задним фронтами. Полученные таким образом импульсы подаются на вход триггерного интегратора (накопительного регистра), Ошибки регулирования запоминаются в виде двоичного кода числа и одновременно преобразуются в напряжение, пропорциональное последнему. Это напряжение преобразователя подается на обмотки управления магнитных усилителей. Выходное напряжение усилителя включено встречно падению напряжения на сопротивлении пропорционального току возбуждения двигателя мо128832 Предмет изобретенияАстатический регулятор натяжения полосы для...

Номер патента: 134747

Опубликовано: 01.01.1961

Автор: Ключев

МПК: H02P 5/06

Метки: генератор-двигатель, ограничении, привода, системе, ускорения

...со ответствующими параметрами.Применение описываемого способа может явиться эффективным средством ограничения ускорений в системе генератор-двигатель, например в электроприводе скоростных лифтов, Кроме того, этот способ обеспечивает более мощный сигнал обратной связи, что позволяет применять его в системах с невысоким общим коэффициентом усиления системы, и частности, в схемах с спловымн магнитными усилителями, используемыми непосредственно для управления полем генератора, а также для стаоилизации систем асинхронного привода, управляемых посредством дросселей насыщения при наличии промежуточного усилителя. При этом дополнительная обмотка должна размещаться аналогично обмоткам силовых дроссслей насыщения.Предмет изобретенияСпособ...

Номер патента: 146835

Опубликовано: 01.01.1962

Авторы: Верхолат, Каберман, Морговский

МПК: H02P 5/06

Метки: станков, электропривод

...цепи г,+г, уменьшается по определенному закону и путем соответствующего подбора величин сопротивлений г, и г, можно получить желаемую характеристику Кэ =(Ув.,), где: К - коэффициент усиления первого каскада электронного усилительного устройства и У - напряжение на входе этого каскада,Направление вращения и изменение скорости исполнительного двигателя ИД привода осуществляется изменением полярности и величины сигнала сравнения - эталонного напряжения УТак как система замкнута, то на вход первого каскада электронного усилительного устройства подается разность напряжения У, и напряжения жесткой отрицательной обратной связи по скорости ,ЖООС, формируемого тахогенератором ТГ,Если полярность результирующего напряжения такова, что сетка...

Номер патента: 147643

Опубликовано: 01.01.1962

Автор: Андерс

МПК: H02P 5/06

Метки: двигателя, постоянного, электрического

...усилитель 1 с полной внутренней обратной связью и двумя обмотками, задающей 2 и управляющей 3; выпрямитель 4; балластное сопротивление б; трансформатор б постоянного тока; тахогенератор 7. Узел сравнения сигналов датчиков, состоящий из двух встречно включенных мостов 8 и 9 и сопротивлений 10 и 11,При изменении режима работы двигателя изменяются сигналы, поступающие от трансформатора б и тахогенератора 7 на узел сравнения. Результирующий сигнал с узла сравнения поступает в управляющую обмотку 3 магнитного усилителя, где ампервитки этого сигнала вычитаются из неизменных ампервитков задающей обмотки 2. Магнитный усилитель 1 уменьшает ток в обмотке 12 возбуждения двигателя, ослабляя тем самым поток двигателя, соответственно задающим...

Номер патента: 150151

Опубликовано: 01.01.1962

Автор: Каминская

МПК: H02P 5/06

Метки: генератор-двигатель, реверсивным, системе, электроприводом

...чертеже приведена принципиальная схема поедлагаемого устройстваГенератор постоянного тока 1 питает приводной двигатель 2 механизма поворота. Обмотка возбуждения 3 генератора питаетс от усилителя 4, снабженного тремя основными управляющими обмозками: задающей оомоткой 5, определяющей направление вращения гривода и его установившуюся скорость; обмоткой б отрицательной обратной связи по напряжению генератора, осуществляющей форсировку переходных режимов; обмоткой 7 отрицательной обратной связи по току якоря с отсечкой, которая обеспечивает поддержание определенной величины тока якоря, т, е. момента двигателя в режимах разгона и торможения. Величина тока якоря, поддерживаемая в этих режимах, за висит от величины напряжения сравнения У,в...

Номер патента: 150902

Опубликовано: 01.01.1962

Авторы: Антонов, Деткин, Козлов, Рейнгольд, Ярцев

МПК: H02P 5/06

Метки: г-д, двигателя, ограничения, реверсивном, системе, электроприводе

...присоединяются эмиттерные входы триодов переключающего устройства, вколлектсрные цепи их включаются дифференциально действующие обмотки управления усилителя.На чертеже изображена принципиальная электрическая схема предлагаемой системы ограничения тока двигателя в реверсивном электроприводе по системе Г - Д,В этой системе измерение тока в главной цепи, питающей дишатель,производится с помощью однотактного трехфазного магнитного усилителя без обратной связи, работающего в режиме трансформатора тока.Обмоткой управления магнитного усилителя служит силовой кабельглавной цепи, проходящий через отверстие в тороидальном магнитопроводе,Характеристики такого магнитного усилителя, как известно, на рабочемлинеипсм участке не зависят от...

Номер патента: 152011

Опубликовано: 01.01.1962

Авторы: Дорошенко, Пахомов, Свирин

МПК: H02P 5/06, H02P 5/52

Метки: объекта, положением, силовой, следящий, угловым, электропривод

...постоянного тока последовательного возбуждения и поведение привода при разгоне и торможении отличается одно от другого.Привод работает следующим образом.При наличии угла рассогласования между входной и выходной координатами привода напряжение управляющего сигнала активизирует электронный усилитель ЗУ, который в свою очередь активизирует магнитный усилитель МК На выходе последнего появляется ток возбуждения двигателя ИД и управления дросселей ДК полярность которого зависит от знака управляющего напряжения. При этом двигатель развивает момент и под действием его приходит во вращение. Направление вращения двигателя выбирается таким, чтобы угол рассогласования уменьшался, При уменьшении угла рассогласования до нуля привод...

Номер патента: 154990

Опубликовано: 01.01.1963

МПК: B66C 3/18, H02P 5/06

Метки: 154990

...питаются от общего генератора Г с согласованием их механических характеристик в несовпадающих режимах работы либо путем введенияЛв 154990сопротивления в якорную цепь электродвигателя замыкания, либо ослаблением его поля возбуждения.На чертеже приведена электрическая схема питания предлагаемого электропривода Т 1, Т 2, ТЗ - троллеи и токоприемники).При положении 1 контроллера зачерпывается материал или раскрывается неподвижный грейфер. С помощью контактора,Ч двигатель подъема Д 2 отключается от генератора Г. При работе на одном двигателе размагничивающее действие противокомпаундной обмотки генератора СОГ уменьшается. Для получения токоограничивающих свойств характеристик вводятся добавочные сопротивления 2 ДС, ЗДС в цепь...

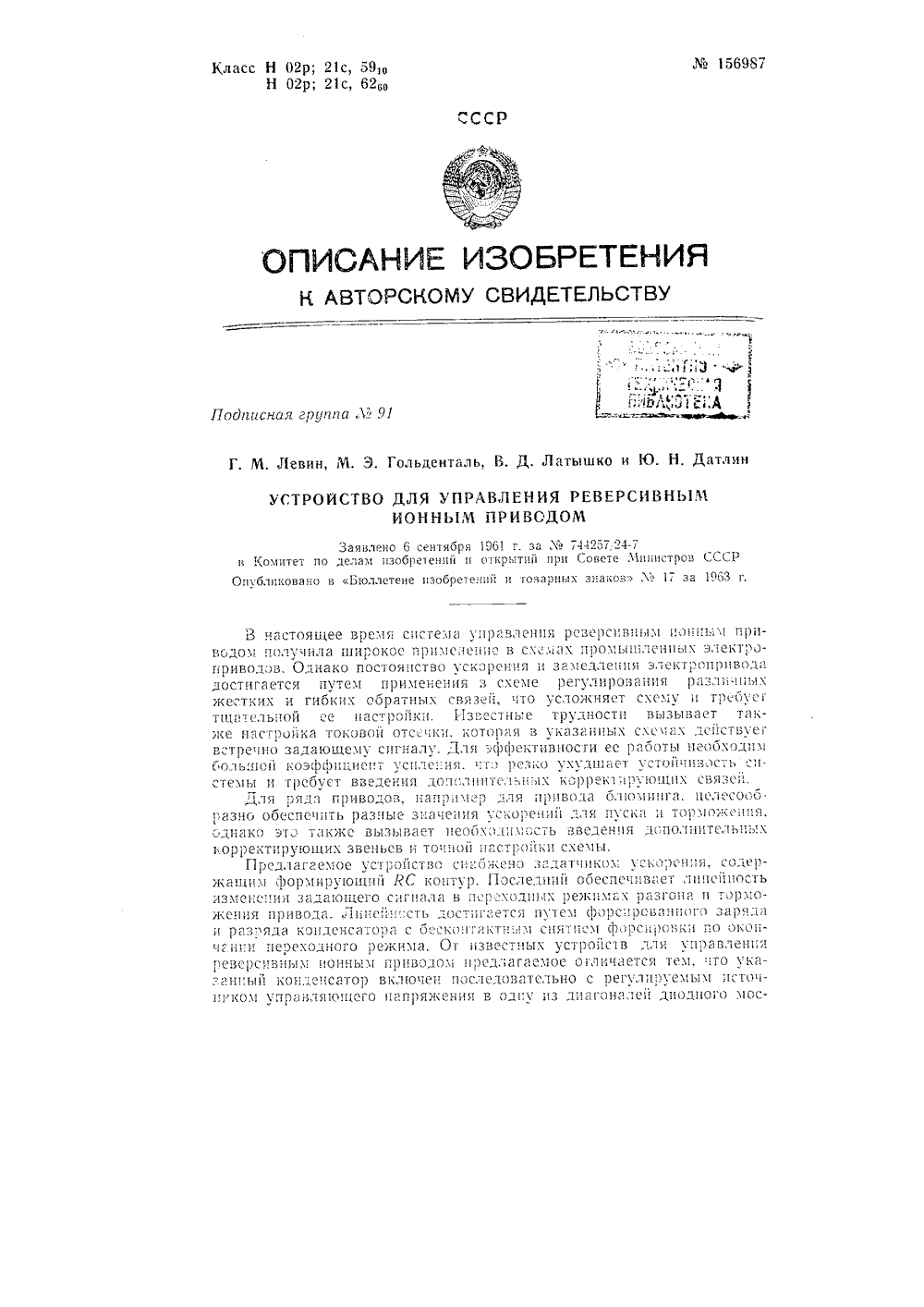

Номер патента: 156987

Опубликовано: 01.01.1963

МПК: H02P 5/06

Метки: 156987

...СОПР 51)КСНИ 51 ХЗРЗКТСРПСТИК ВЫПРЯМПТСЛЯ И РВЕсТОРЗ. ВЭ-ВТОРЬХ, ДЯ ПСВЫШЕПИ 5 ТС)1 ПЗ сРсСГсНИ 5 И СПЗДаНИЯ ДИРЗЪЕИЧЕСКОГО ТОКЗ ДВИГЗТЕЛЯ НЗ ВРС)ЕЯ ПСРЕХСДНОГО ПРОЦЕССЗ В СХЕ.ЕУ УПР 2 В. лсннЯ скачком пОДзетсЯ ДС Г),сГптс,ьыЙ ЗзлаюпиЙ спГнс 1 л, коемпенсирующии см:Ечсское падение нзцр 5;жеия в якорной испи от Величины ДПа МИЧССКОГО ТОКЗ. ,иНс".с 3 ТС.сТИЕСКИ НЗСТРЗИВЗЕТСЯ НЗ;)2351 ИЧПОС ВРСЪ 5 ПУСКЗ И ТОРМС)Е(СНИЯ П,)ИВСДЗ.ФОРЕЕ)ОвсЕРИС 32,с 10 ПЕГО СИГНЗЛЗ Г)С ШЕС ВЛЯСТСЯ В ЗЗДсТ КС скСРС 51 352, )сботаощсъ Нс 1 пРинципе 32 Р 51 дс 1 кондепс 2 СРз С до наГрЯжси 51 С уч,от исто 1 Е 1 кз ГостОЯННОГО пзпр 5)кспи 5 с. БелиШ;НЗ Е 1 З НЕСКОЛЬКО ДССятКОВ раЗ ПрЕВССХОДЕт ЗиаЧЕНИЕ унранляЮШСГОа;ряжспи 51 Ь,;,1ПРЕЕ СИЗ ЧКСООРЗЗПО)1...

Номер патента: 156988

Опубликовано: 01.01.1963

МПК: H02M 7/12, H02P 5/06

Метки: 156988

...соотвегствует инверторный режим двух гр пп ветей,В зависимости от полярности суммарного сигнала на входе управляющей триггерной ячейки УТЯ срабатывает один из триггеров на триодах Т;, - Тнли Т-, - Тз. Соответствующая группа вентилей переводится в режим выпрямления. Импульсное регулирование напряжения генератора происходит в результате чередования режимов работы групп вентилей.В устройство для регулирования электропривода входят обратная отрицательная связь по напряжению, совмещенная с положительной связью по току якоря двигагеля, выполненная с отсечкой по суммарному сигналу, и отрицательная связь с оттечкой по току якоря.Обратная связь с отсечкой по суммарному сигналу действует на управляющую триггерную ячейку УТЯ через магнитный...

Номер патента: 157398

Опубликовано: 01.01.1963

МПК: H02P 5/06

Метки: 157398

...управления бесконтактпым устройством,Рассмотрим принципиальную схему устройства (фиг. 2) применительно к длительной работе по двухчастковому графику.Тахогснсратор ТГТ, механически связанный с валом тянущих роликов, измеряет скорость движения полосы металла. Этот тахогенерятор является ведущим относительно тахогенератора ТГН, сзаоо с ало ояряоя 1 а 1 Ожниц.Схема устройства состоит из двух идентичных двухкаскадных усилительных блоков: блока усилителей высокой ско 1 чост 1 БВС и блока усилителей низкой скорости БНС.Рассмотри работу Олока БВС. Двухт;1 ктНЫЙ МЯГНИТ 11 Ый УСР 1 ЛИТСЛЬ ПСРВОГО КЯСКЯДЯ С Выходом 11 я дВС разде;ьные нагрузки состо 1 г 1 из двух од 11 отактных усилителей 1 Л 1 У и 1 ЛУ;. Силовые Оомотк 11 ус 1 лРТел 51 нолучяОт...

Номер патента: 162203

Опубликовано: 01.01.1964

МПК: H02P 5/06

Метки: 162203

...составляющей тока, которая, охватывая несколько инерционных звеньев, способна вызвать колебания тока якоря при достаточно высоком коэффициенте обратной связи.Колебания в кривой тока якоря ьызываюг преждевременное срабатыван 1 е максимальной токовой защиты в приводят к повыше;шому нагреву силовых элементов привода.Таким образом, в существующей схеме управления прокатным двигателем реверсивного стана горячей прокатки жесткость характеристики Уд=: 7 (гя) ограничена возникающим колебательным режимом.Для повышения жесткости указанной характеристики предлагается исключить из цепи обратной связи по току динамическую составляющую тока, т. е. осуществить обратную связь по возмущающему воздействию по статической составляющей...

Номер патента: 164049

Опубликовано: 01.01.1964

МПК: H02P 5/06

Метки: 164049

...до номинальной производится измснением возбуждения генератора, а свыше номинальной - изменением возбуждения двигател генератора применена осуществляемая с по охватывающего проз 5 ПУ В нелинейном канале возбуждения двигателя параметры корректирующего ЯС-фильтра, охватывающего промежуточный усилиО тель ПУд, меняются при помощи полупроводникового ключа К, управляемого серией прямоугольных импульсов с переменной скважностью. С уменьшением потока возбуждениядвигателя от номинального до минимального5 значения скважпость управляющих импульсов увеличивается от нуля до бесконечности,т. е. ключ К от полностью закрытого состояния переходит к полностью открытому, Происходит усиление действия корректирующейО связи в соответствиг с увеличением...

Номер патента: 165212

Опубликовано: 01.01.1964

Автор: Терз

МПК: H02P 5/06

Метки: генератор, генератора, двигатель, дизель, системе

...связанных с транзистором через стабилитрон 10, зашунтированный конденсатором П, и сопротивление 12, и подключенных к движку потепциометра 13 цепи главного генератора, растет до достикения установки. Затем через стабилитроны 9 и сопротивление 12 начинает протекать ток, что приводит к увеличению потенциала базы и запираншо транзистора 8. Возбуждение главного генератора снижается и уменьшается его напряжение.При работе устройства в режиме регулирования мощности, а также поддержания постоянства напряжения и тока главного генератора применяется вибрационное реле электро- динамической сисемы с нормально открытым контактом 14.Реле имеет одну управляющую обмотку 15 и две рабочие обмотки: неподвижная 1 б создает магнитное поле, в котором...

Номер патента: 165214

Опубликовано: 01.01.1964

Авторы: Кгсо, Лоншаков, Николаев

МПК: H02P 5/06

Метки: генератор, двигатель, системе, электроприводом

...повторитель 8 вызывает отпирание одной парыуправляемых вентилей.Напряжение генератора Г нарастает с максимальной скоростью, так как в обмотке возбуждения приложено напряжение, обеспечивающее насьпцение генератора.Напряжением, снимаемым с сопротивленийЙ, и Р 2, генератор нулевого состояния исключается из работы. Ток двигателя нарастает смаксимальной скоростью. Напряжение, снимаемое с шунта Яичерез усилитель 10 икатодный повторитель 11 подается на входгенератора ограничения 12, Когда ток двига 5 10 15 20 25 30 35 40 45 50 55 60 65 теля достигает максимально допустимого зна. чения, срабатывает генератор ограничения 12 и через формирующий каскад 3, умножитель частоты б и катодный повторитель 8 запускающий импульс поступит к другой паре...

Номер патента: 167910

Опубликовано: 01.01.1965

Авторы: Бычков, Ильин, Кацевич

МПК: H02P 5/06

Метки: датчик, двигателя, динамической, постоянного, пропорционального, сигнала, составляющей

...предЛоженного устройства,Двигатель постоянного тока Д питается по системе Г - Д. На зажимы двигателя включена цепочка, состоящая из последовательно соединенных сопротивления К индуктивности 1., и конденсатора С. Подбирая величины г., К С так, чтобы Л С=Т а:=Т получаем, что ток г в моделирующей пропорционален динамической составляющей тока двигателя, а выходное напряжение Ь, снимаемое с сопротивления Я, равно падению напряжения в сопротивлении якорной оставля цепи двигателя от ди ищей тока,Такая схема позволяет получитьпадение во времени выходного5 У. и динамической составляющлюбых постоянных времени Тдля любого двигателя.Устройство может быть применмерения и контроля ускорения пО получения стабилизирующей гибной связи по скорости,...

Номер патента: 182213

Опубликовано: 01.01.1966

Авторы: Мартикайнен, Ранский, Распопов, Рудаков

МПК: H02P 5/06

Метки: реверсивньгм, электроприводом

...сигнала обратной связи по току привода. В обмотке 2 - 1 прн этом протекает задающий ток, определяющий величину напряжения генератора и, следовательно, скорость привода. Результирующая намагничивающая сила независимых обмоток возбуждения генератора равна разности намагшгчивающнх сил, создаваемых током первого магнитного усилителя и минимальным током второго магнитного усилителя. Эта разность намагничнвающих сил остается неизменной, пока сигнал обратной свя182213 Предмет изобретения Составитель СитниковаТекред Г, Е. Петровская Корректоры: В. В. Крылова и 3. М. РайнинаРедактор Б. Федотов Заказ 2005/2 Тираж 1550 Формат бум. 6090/в Объем 0,16 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров...

Номер патента: 184954

Опубликовано: 01.01.1966

МПК: B63H 23/24, H02P 5/06

Метки: 184954

...привода.Генератор Т привода гребной электрической установки по системе Г - Д получает возбуждение от электромашинного усилителя ЭМУ, На одну из обмоток управления ОУ усилителя подается сигнал, пропорциональный первой производной от главного тока, как положительной, так и отрицательной ее полуволне. Указанный сигнал получен с помощью двух- обмоточного дифференцирующего трансформатора Тр в главной цепи привода и реверсивного полупроводникового усилителя, вынслненного на триодах Т, н Т, включенных по схеме с общим эмиттером. Полярности обмоток трансформатора таковы, что при возра стании тока в главной цепи ток в обмотке ОУнаправлен навстречу току в задающей обмот.ке усилителя. При падении тока привода ток в обмотке ОУ меняет свое...

Номер патента: 186004

Опубликовано: 01.01.1966

Авторы: Боровков, Казимирко

МПК: H02P 5/06

Метки: г—д, системе, электропривод

...30 жуточный Предметом изобретения является устройство электропривода по системе Г - Д с возбуждением генератора от магнитных усилителей, из которых промежуточный имеет нелинейную характеристику вход - выход и подключен к выходу командоаппарата, а выходной имеет линейную характеристику.В предложенном электроприводе хорошие статические и динамические характеристики обеспечены введением па вход промежуточного усилителя задержанной отрицательной обратной связи по напряжению генератора и положительной обратной связи по току главной цепи. На вход выходного усилителя введена гибкая обратная связь по э. д. с, генератора и отрицательная обратная связь по току главной цепи.На чертеже изображена принциэлектрическая схема...

Номер патента: 188548

Опубликовано: 01.01.1966

Автор: Бирфельд

МПК: H02P 5/06

Метки: приводного, составляющей, статической, электродвигателя

...этих двигателей имели одинаковую степень насыщения с одинаковым относительным рас положением номинальных потоков возбуждения, а ток возбуждения двигателя ДЕ в переходных режимах следовал за изменением тока возбуждения прокатного двигателя, Последнее условие достигается благодаря включению по следовательно с обмоткой возбуждения дви.гателя ДЕ большого добавочного сопротивления.Возможные искажения обусловлены действием реакции якоря и влиянием вихревых то ков двигателя ДЕ, так как крупные машиныпостоянного тока в отличие от маломощных, выполняются компенсированными и с шихтованной станиной. Однако, эти искажения незначительны и не оказывают существенного 30 влияния на точность работы устройства.188548 Предмет и зоб р ете н и я...

Номер патента: 177956

Опубликовано: 01.01.1966

Авторы: Коновалов, Куропаткин

МПК: H02P 5/06, H02P 5/26

Метки: мощности, ограничения, электродвигателя

...работе установки полностью не используются. 11 погда мощность главных генераторов меньше мощности пер вичных двигателей на 257 о.Предлагаемое устройство обеспечивает более полное использование мощности первичного теплового двигателя.На чертеже показана схема предлагаемого 25 устройства.Устройство имеет отрицательную обратнуюсвязь по току греоного двигателя ГЭД, для чего параллельно обмоткам дополнительных полюсов ДП и компенсационной обмотке КО З 0 подключена одна пз обмоток возбужденияТираж 1450 Формат бу.,1, 60;х,90/а Объс. 0,16 пвд. л. Полппснос м 1 геа гО Лслав пзоорсаспп 1 и Открытий прповстс .11 ииистров СССРМосква, Центр, пр Серова, д. 4 За 1 аз 20615Ц 1.1 ИИПИ 1( 1 пография, пр, Сапунова,ОВ, возбудителя генератора В 1...

Номер патента: 181712

Опубликовано: 01.01.1966

Авторы: Волынский, Поздеев

МПК: H02P 5/06, H02P 5/12

Метки: вращения, двигателя, постоянного, скорости

...при отсутствии сигнала, подается положительное напряжение смещения, благодаря чему при обрыве входной цепи получается нулевой выход. Напрякение линеаризации, снимаемое с обмотки У и сигнал обратных связей по напряжению и току с сопротивлений Ят и Ре вводятся во входную цепь последовательно с сигналом управления. Сопротивления Яа и й 4 служат для установки напряжения срабатывания усилителя н установки баланса при 5 замкнутом входе и отсутствии сигнала управления. Диоды Дт и Де служат для защиты входа от перенапряжений, диоды Дк и Д 4 и Д;, и Д 6 для термостабилизацин усилителя, Емкости С, и С,. предотвращают самовозбуж Ление усилителя на высоких частотах.Напряжение липеаризации, определяющеекоэффициент усиления усилителя (при выбранном...

Номер патента: 194168

Опубликовано: 01.01.1967

МПК: H02P 5/06

Метки: 194168

...характер характеристики преобразователя объясняется тем, что при определенном напряжении на вторичных обмотках трансформатора и соответствующей ему индукции в сердечнике большая часть тока в первичной обмотке идет на создание магнитного потока (ахпервитков намагничпВап 1 Я 1. 1 тапрякение, при котором начинается загиб характеристики, выбирается специальным расчетом трансформатора. Именно наличие этого участка во внешней характеристике преобразователя позволяет полу шть экскаваторные характеристики привода,При подключении двигателя тока в якоре почти мгновенно (если не учитывать индуктивности якорной цепи) достигает величины 1, соответствующей прямолинейному участку внешней характеристики преобразователя. Поскольку в первый момент...

Номер патента: 195537

Опубликовано: 01.01.1967

Автор: Каган

МПК: H02P 5/06, H02P 5/12

Метки: дискретной, коррекции, нелинейной

...показана электрическая схема предлагаемого устройства,Первичная обмотка трансформатора Тр с малым числом витков включена в якорную цепь двигателя. Во вторичной обмотке, работающей практически в режиме холостого хода, наводится э. д,с. Е, пропорциональная производной тока якорной цепи двигателя. Указанная э,д.с. выпрямляется выпрямительпым мостом В и подается на управление полупроводниковым ключом. При этом схема управления гальванически не связана с главной цепью двигателя,Роль емкости С заключается в том, чтобыустранить нулевые провалы в кривой импуль.5 сов управляющего напряжения 1/ которыеимеются в кривой выпрямленной э. д, с, в моменты перехода якорного тока 1 через максимальное значение, при этом емкость С должна быть достаточно...

Номер патента: 198438

Опубликовано: 01.01.1967

Автор: Веденеев

МПК: H02P 5/06

Метки: астатической, вращения, постоянноготока, скорости, стабилизации, электродвигателя

...Сумма напряжений источника 4 и тахогенератора 2 через выпрямитель 5 подается на якорь двигателя 1. Если частоты источника 4 и тахогенератора 2 одинаковы, 5 то любое отключение скорости двигателя 1 отзаданной ведет к повороту вектора напряження тахогснератора 2 по отношению к напряжению источника 4. При этом изменяется напряжение на якоре двигателя 1 и его ско рость до тех пор, пока значение последней нестанет равным заданному.Если основным источником питания в системе является сеть постоянного тока, то рассмотренное устройство можно применить в 5 качестве вол ьтдобавки (фиг. 2). При этомвыпрямитель 5 включают последовательно с сстыо постоянного тока. В рассмотренных простейших схемах необдим канал грубого регулирования для вы198438...

Номер патента: 199228

Опубликовано: 01.01.1967

МПК: G05D 13/46, H02P 5/06

Метки: 199228

...элемент, имеющий характеристи ку, изображенную па фиг. 2, срабатывае,когда /,достигает величины /срабК исто-пику питаш 1 я приложено напряжение /Исто шик питания увеличивает выходное 15 напряжение/. В результате в цепи якорядвигателя начинает резко возрастать ток, а по истечении некоторого момента времени и скорость вращения двигателя.По мере роста тока начинает действоватьположительная связь по току, которая также воздействует на источник питания и стремитя увеличить скорость вращения двигателя.Г 1 о мере восстановления скорости напряжения тахогенератора Ь увеличивается, а величина /,= Г 18 т - Ь,уменьшается, Как только /, становится равной /О реле отпадает и /,ы, =О. Напряжение питания двигателя скачком уменьшается, и ток также...

Номер патента: 200646

Опубликовано: 01.01.1967

МПК: H02P 5/06

Метки: 200646

...свойствами,На фиг. 1 показана блок-схема регулятора; на фиг. 2 - фазовые соотношения в нем.Регулятор содержит фазочувствительный усилитель 1 (например полупроводниковый усилитель ключевого типа), на разные входы которого поступают импульсы с частотой пропорциональной скорости вращения двигателя 2, получаемые на выходе датчика 3 частоты, и импульсы эталонной частоты , выраоатываемые задающим генератором 4.Импульсы регулируемой частотыобеспечивают, например, отпадение усилителя 1, а импульсы эталонной частоты- запирание его (для случая регулирования напряжения возбуждения электродвигателя). В результате этого момент запирания усилителя всегда фиксирован, а момент отпирания его может изменяться в пределах от О до 2 л.В установившемся...

Номер патента: 202294

Опубликовано: 01.01.1967

Авторы: Гусев, Жаворонкова

МПК: H02P 5/06

Метки: постоянного, электроприводом

...и обратноп связи по току возбуждения двигателя,Это позволяет улучшить динамические характеристики привода.На чертеке показано устройс-во, реализующее предлагаемый спосоо.Цепь якоря двигателя 1 последовательного возбуждения и две его обмотки возбуждения 2, 3 шунтированы диодами 4, 5 и б. В цепь каждой обмотки возбуждения включены выходные транзисторы 7 и 8 усилителя.Усилитель содеркит предварительные каскады 9 и 10. В цепь обмоток возбуждения включены также сопротивления 11 и 12 обратной связи. На вход усилителя через схему сравнения 13 подключены встречно источник 14 сигнала и напряжение обрсопротивлениями 12 и 13,При определенной величине сигнала источника 14 открывается один из транзисторов 7 или 8, и ток в цепи обмотки...

Номер патента: 203036

Опубликовано: 01.01.1967

Автор: Иванов

МПК: H02M 7/12, H02P 5/06

Метки: нереверсивный, постоянного, регулируемый, электропривод

...вентилями через диод Д который с диодом Д образует логическую схему ИЛИ.При работе двигателя в установившемся режиме в контуре сравнения возникает регулирующая разность напряжения Л., с плюсом в точке а, которая поступает на вход усилителя 4, имеющего например характеристику вход. - выход тига=А - КЛК15 С выхода усилителя 4 напряжение Г постукпает ца вход системы управления вентилями 3, характеристика вход - выход которой представляет собой зав;симость типа я = К. 1, где К 1, К - соответственно коэф фициентй усиления звеньев 4 и 3. Таким образом, в соответствии с уставкой заданной скорости вращения возникает необходимое напряжение на двигателе, соответствующее определенному углу регулирования а.25 При этом положительное ЛУ...
