Иванютин

Номер патента: 1391424

Опубликовано: 10.06.1996

Авторы: Алавердян, Артамонов, Афанасьев, Жуков, Иванютин, Ильичев, Инкин, Минаждинов, Полторацкий, Шелюхин

МПК: H01S 3/19

Метки: лазер, полевым, управлением

Лазер с полевым управлением, содержащий полупроводниковую сильнолегированную подложку, на которой расположены слои, образующие двойную р-n-гетероструктуру (ДГС), полупроводниковый слой n-GaAs с контактами истока, стока и электродом затвора, а также омический контакт к подложке, отличающийся тем, что, с целью обеспечения работы лазера в непрерывном режиме путем улучшения теплоотвода, указанный полупроводниковый слой с контактами истока, стока и электродом затвора расположен по другую сторону подложки относительно слоев, образующих ДГС, а между ним и подложкой размещен монокристаллический изолирующий слой AlGaAs:O, причем в полупроводниковом и монокристаллическом изолирующем слоях имеется канавка с наклонными стенками, глубина которой больше...

Номер патента: 1137787

Опубликовано: 30.07.1993

Авторы: Арендаренко, Барышев, Иванютин, Лукичев, Макшаков, Овечкин

МПК: C30B 25/14

Метки: газовой, осаждения, слоев, фазы

...с экрана. попадают в растущий слой и снижают качество ео поверхности, выход годных структур,Целью изобретения является повышение выхода годных эпитаксиальных слоев.Указанная цель достигается тем, что устройство для осаждения слоев из газовой фазы, включающее размещенный на основании водоохлаждаемый колпак, дисковый подложкодержатель, установленный под :.:нм с воэможностью вращения и снабженный нагревателем, расположенные над подложкодержателем экран и торовый коллектор для подачи парогазовой смеси, и патрусок для удаления отработанных газов, размещенный в центре основания, снабжено средством ввода инертного газа и дополнительным коллектором, соединенным с этим средством, расположенным у боковой стенки колпака и выполненным с...

Номер патента: 1807551

Опубликовано: 07.04.1993

Автор: Иванютин

МПК: H03F 3/20

Метки: мощности, усилитель

...в результате действия отрицательнойобратной связи по постоянномутоку на базетранзистора 12 устанавливается постоянное напряжение порядка 0,7 В, На соеди 55 ненных эмиттерах транзисторов 3 и 4устанавливается напряжение, большее чем0,7 В в количество раз, близкое к отношению суммы сопротивленийрезисторов 15 и17 к сопротивлению резистора 17, При этмток покоя транзистора 12 имеет знг:ение,близкое к отношению разности напряжения питания и напряжения эмиттеров транзисторов 3 и 4 к сопротивлению резистора 14, Ток покоя базы транзистора 12 протекает только через резистор 17, а токи покоя эмиттеров транзисторов 1 и 2 - только через резисторы 3 и 7,Напряжения эмиттер-база кремниевых транзисторов 1 - 4 обычно лежат в диапазоне 0,60,7 В, При...

Номер патента: 1688376

Опубликовано: 30.10.1991

Автор: Иванютин

МПК: H03D 1/06

Метки: амплитудно-модулированного, демодулятор, сигнала

...второго транзистора 2 ответвляется лишь малая часть входного тока демодулятора.При отрицательных мгновенных значениях входного напряжения через второй резистор 14 протекают полупериоды тока с отрицательной полярностью. Во время таких полупериодов токи коллекторов второго и третьего транзисторов 2 и 3 уменьшаются по отношению к их токам покоя, Это приводит к увеличению напряжения на эмиттере пятого транзистора 5 и отпиранию четвертого транзистора 4, Ток эмиттера четвертого транзистора 4 практически равен входному току демодулятора во время указанных полупериодов входного напряжения в результате действия обратной связи,Импульсы тока коллектора первого транзистора 1 протекают через первый резистор 13, а импульсы тока коллектора четвертого...

Номер патента: 1661658

Опубликовано: 07.07.1991

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измерительный, мощности

...является суммой.входного напряжения Ок корректора 3, имеющего коэффициент преобразования Кк, и выходного напряжения Од дейителя 6 напряжения, имеющего коэффициент переда 1чи Кд. Напряжение Од = ОисКдКу = - Оис (с2целью уменьшения температурной погрешности произведение коэффициента передачи Ку повторителя 7 напряжения и 15 коэффициента передачи Кд делителя 6 напряжения берут равным 0,5),Пренебрегая в приведенном выражении для напряжения исток - сток Оис полевого транзистора вторым и третьим членами 20 ввиду их малости, получают;О, -- й 1 1,р,/ 121ОЗ=Кк 02+ - й 1 1 м2При этом, напряжение исток - сток полевого транзистораОис = йис 11 = й 1 - Кпн 01 + а ( КК 02 +30 1= ЙК.н 01+ а 1 К.н К 01 02и не содержит составляющей, пропорциональной...

Номер патента: 1649636

Опубликовано: 15.05.1991

Авторы: Баранов, Иванютин

МПК: H03C 1/54

Метки: балансный, модулятор

...Степень компенсации можно изменять с помощью регулировки коэффициентов передачи делителей 26, 27. Выходные токи фазорасщепителя 25, переключаемце полевыми транзисторами 1, 2 и полевыми транзисторами 3, 4, поочередно через биполярные транзисторы 11, 12 поступают в полуобмотки трасформатора 23, обеспечивающего инвертирование напряжения, получаемого на одной иэ полуобмоток. Уменьшение значений импульснцх токов. протекающих через эмиттеры транзисторов 11, 12, обеспечивает уменьшение продуктов интермодуляции третьего порядка, связанных с нелинейно- стью вольтамперных характеристик р - и- переходов эмиттер - база и зависимостью коэффициентов инжекции биполярных транзисторов 11, 12 от значения тока эмиттера. Формула изобретения Балансный...

Номер патента: 1585766

Опубликовано: 15.08.1990

Автор: Иванютин

МПК: G01R 19/02

Метки: значений, измерительный, напряжений, среднеквадратичных

...модуляцию.Фильтр 11 низких частот служитдля выделения среднего значенияприращения напряжения первого диода7. Через укаэанный дкод протекаетпостоянный прямой ток источника 20тока и выходной переменный ток преобразователя 10, имеющий импульснуюмодуляцию,Первый усилитель 12 импульсов используется для усиления импульсовсреднего значения приращений напряжения диода 7, поступающих с выходафильтра :1.Квадратор 13 необходим для коррекции погрешности преобразования ИПСЗН,связанной с составляющей приращениянапряжения первого диода 7, пропорциональной четвертой степени выходного тока преобразователя 10.0 н формируетимпульсное напряжение, пропорциональное квадрату входного напряженияпервого элемента 17 выборки-хранения,которое является...

Номер патента: 1501248

Опубликовано: 15.08.1989

Автор: Иванютин

МПК: H03C 1/54

Метки: балансный, модулятор

...транзистора 5 протекает переменный ток д :. Так как через р- и-пере 5 9ходы пятого и девятого транзисторов 5, 9 протекают постоянные токи эмиттеров 1 и 1 и соответственно переменные токи д и д, то значения сос 5тавляющих напряженйй эмнттер - база пя",ого и девятого транзисторов 5, 9, снязанных с токамиз и , определяются выражениями(Кс+ К е) К 1 т+ Ка 1) К НК 935 40 45 теродина, базы второго и третьеготранзисторов соединены с первым выводом второго резистора и с первымвыводом второго конденсатора, второйвывод которого соединен с вторым выходом преобразователя напряжения гетеродина, вторые выводы первого ивторого резисторон соединены с первым выводом третьего резистора и спервым выводом четвертого резистора,50 55 1- 1 сБ =.Ц 1 п+ 1 1 пт1 о...

Номер патента: 1474559

Опубликовано: 23.04.1989

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измерительный, мощности

...сумматора 4 и третий вход сумматора 6 поступают соответственно выходные напряжения первого 5 и второго 11 делителей напряжения, которые обеспечивают толь"ко получение нулевого среднего значения токов истоков первого 1 и второго 2 полевых транзисторов при нулевом значении второго входного напряжения П. Если на затворы первого 1 и второго 2 полевых транзисторов не подавать напряжения с мгновенными значениями, равными половине мгновенных значений напряжений исток - сток, то в результате изменения сопротивления канала, вызываемых напряжениями исток - сток, среднее значение токов истоков при нулевом входном напряжении Убудет пропорционально квадрату амплитудного значения напряжения исток - сток, пропорционального У,. Проводимости каналов...

Номер патента: 1437962

Опубликовано: 15.11.1988

Автор: Иванютин

МПК: H03C 1/54

Метки: балансный, модулятор

...и с комбинационными частотами спектра модулирующего напряжения, Для подавления этих составляющих используется цепь коррекции нелинейности, выполненная на транзисторе 24, Через переход эмиттер-база этого транзистора протекает ток покоя базы транзистора 5 и переменный 1ток, пропорциональный модулирующему напряжению, близкий к аналогичному току, протекающему в транзисторе 5, В результате подключения резистора 1 к инвертирующему выходу Фаэорасщепителя 25 и использования транзистора 24, структура которого противоположна. структуре остальных транзисторов, пе62 50 з 14379 ременные. составляющие база-эмиттер транзисторов 5 и 24 вычитаются, Поэтому составляющие переменного напряжения с комбинационными частотами и5 напряжения гармоник,...

Номер патента: 1378010

Опубликовано: 28.02.1988

Автор: Иванютин

МПК: H03C 1/54

Метки: балансный, двойной, модулятор

...выделены из суммы другихсоставляющих выходного напряжения35соответствующим фильтром, подключенным к нагрузке 2,Нагрузка 2 может быть выполнена ввиде резистора, а также параллельного колебательного контура, имеющегодостаточно низкое резонансное сопротивление.Первый переключатель 15 тока может быть выполнен на двух биполярных 45транзисторах с соединенными эмиттерами, имеющих структуру, аналогичнуюструктуре транзистора 5, Второй переключатель тока содержит транзисторы,структура которых аналогична структуре транзистора 6.Источники 9, 10, 11, 12 стабильного тока поддерживают в транзисторах 7, 5,8, 6 соответственно стабильныв токи покоя, имеющие практическиодинаковые значения, которые для55уменьшения составляющих выходногонапряжения двойного...

Номер патента: 1322324

Опубликовано: 07.07.1987

Автор: Иванютин

МПК: G06G 7/20

Метки: квадратичный

...через диоды переменного тока, получают следующую формулу для составляющей напряжения диода 1, связанного с током112212 е О 15 20 ки 1 К +2 г 1 2 1 К +2 г 1 / К; ГГчз 1 пи1К,С,в е и )Е:Среднее значение этой составляющей т3 1,7 к +2)2 Пгде Т = -- период синусоилль(огоИвходного напряжсция В .К,БА,членом этого вырджеция мжно пр и бречь с погрепностьк), ИР превьпплюпй 0,57., Тогда выходное цлпряж ни и;)Р- образоватгля и пропорционально квадрату лмплиту;1- ного значения ЕГ, входного гиги;лд Г преобразователя.Во время паузы между стробимпульсами, формируемыми блоком 11 гицхронизации и поступающими ца вход упрлв 30 ления модулятора 6 входппх гиецдцов преобразователя, зцачецие коэЬфецее- та преобразования модулятора 6 прдктически равно...

Номер патента: 1317366

Опубликовано: 15.06.1987

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измерительный, мощности

...преобразователя 13ток-напряжение.При этом приращение проводимости ЗС = --- пропорционально напряПК,жению УПервый и второй полевые транзисторы 1 и 6 имеют одинаковые зависимости проводимости канала от напряжения затвора и на их затворы с выходов первого и второго аналоговыхсумматоров 2 и 8 поступают одинаковые управляющие напряжения, Формируемые дифференциальным усилителем 11,и одинаковые напряжения смещения.Поэтому с высокой точностью выполняется равенство приращений проводимости их каналов, пропорциональных Би ЛС= ЛС, 3 13173В связи с выполнением этого равенства ток истока первого полевого транзистора 1 равенитн 0 1) Ч 1 01 51 о 1 2 фК1 ЭПервый член этого уравнения определяет значения составляющей, пропорциональной первому...

Номер патента: 1298673

Опубликовано: 23.03.1987

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измерительный, мощности

...4 .еВторое входное напряжение измерительного преобразователя активноймощности усиливается корректирующиммасштабным преобразователем 7, имеющим коэффициент преобразования К , идалее преобразуется в приращение кадапреобразователем 8 аналог - код, имеющим коэффициент преобразования КПриращение кода затем преобразуетсяв приращение проводимости преобразователем 9 код - проводимость, имеющим коэффициент преобразования К , изначение выходной проводимости, соответствующее входному коду с единицей лишь в старшем разряде, равноео 9 фВ результате преобразования второго входного напряжения измерительного преобразователя активной мощностизначения выходного тока управляемогопреобразователя 6 напряжение - токопределяются формулой-6 114 н (099) К 1 К...

Номер патента: 1265803

Опубликовано: 23.10.1986

Автор: Иванютин

МПК: G06G 7/20

Метки: возведения, степень

.... Коэффициентпреобразования линейного преобраэова-Фтеля 9 напряжение-ток равен К 1=-уЧереэ первый диод 1.протекает,сумма выходных токов линейных преобразователей 8 и 9 напряжение-ток.Поскольку в устройстве коэффициентпреобразования второго линейногопреобразователя 8 напряжение-ток вдва раза больше, чем у второго иКв = - 2 К, то и через диод 1 выходные токи линейных преобразователей8 и 9 на ряжение-ток протекают в противоположных направлениях, значениесоставляющей тока диода 1, пропорциональной напряжению входного сигнала,также равноТаким образом, через каждый издиодов 1 и 2 устройства протекаетпостоянный прямой ток 1 р и ток 1пропорциональный напряжению входногосигнала. В этом случае значения составляющих напряжений диодов 1 и...

Номер патента: 1239615

Опубликовано: 23.06.1986

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измерительный, мощности

...третьей составляющей достигаются с помощью фильтра 6 нижних частот. 40Составляющая.,пропорциональная квадрату 0, при измерении мощности вцепях,где действуют синусоидальныенапряжения, представляет собой суммупостоянного и переменного напряженийс частотой, в два раза превышающейчастоту 0, и входного напряженияизмерителя мощности. Так как посто 50янное напряжение этой составляющейна выходе фильтра 6 складывается с постоянным напряжением пропорциональ. ным активной мощности,эта составляющая должна быть подавлена, В измерительном преобразователе это достигается установкой такого коэффициентапередачи делителя 4 напряжения прикотором его выходное напряжение прибтронные переключатели 9 и 10 поступает синусаидальное напряжение чсточника 8...

Номер патента: 1205044

Опубликовано: 15.01.1986

Автор: Иванютин

МПК: G01R 21/00

Метки: активной, измерительный, мощности

...пропорциональны мгновеннымзначениям второго входного напряжения преобразователя. Это достигаетсяблагодаря тому, что дифференциальныйусилитель 8 охвачен отрицательнойобратной связью через управляемыйисточник напряжения, состоящий извторого полевого транзистора 6 иблока 10 постоянного тока. Введениеконденсатора 11 предотвращает проник 1205044новения на второй вход усилителя 8 постоянного напряжения.Выходное напряжение дифференциального усилителя 8 в любой момент времени имеет такое значение, при котором приращение выходного напряжения управляемого источника напряжения практически равно мгновенному значению выходного напряжения второго делителя 7. Если полевые транзисторы 1 и 6 имеют одинаковые характеристики, приращения сопротивлений...

Номер патента: 1149379

Опубликовано: 07.04.1985

Автор: Иванютин

МПК: H03F 3/217

Метки: класса, усилитель

...шине источника запирающего напряжения, а эмиттер через второй резистор соединен с общей шиной, управляющий транзистор, база которого подключена через источник опорного напряжения к шине источника питания, а к его эмиттеру подключен первый вывод третьего резистора 2.Цель изобретения - повышение КПД.Эта цель достигается тем, что в усилитель класса Д, содержащий источник питания, источники запирающего и отпираю- щего напряжений, первые разноименные шины которых соединены с шиной источника питания, источник опорного напряжения, выходной транзистор, коллектор которого подключен к нагрузке, а эмиттер - к шине источника питания, запирающий и отпирающий транзисторы, эмиттеры которых соединены с базой выходного транзистора, коллектор...

Номер патента: 1144123

Опубликовано: 07.03.1985

Автор: Иванютин

МПК: G06G 7/20

Метки: квадратичный

...и соединенные последовательно усилитель 5 импульсов и детектор б импульсов. При этом вход фильтра 2 низкой частоты подключен к третьему выводу нелинейного элемента 3, выход Фильтра 2 низкой частоты - к входу усилителя 5 импульсов, а выход детектора б импульсов является выходом квадратичного преобразователя. Масштабный резистор 1 используется для установки коэффициента функции преобразования преобразователя и уменьшения изменений входного тока нелинейного элемента 3,1144123 4тервале времени действия радиоимпульса протекает токКвх вх я 2 я5оВЫк Н ВЬк Н ВК 10 к Й нФ Ъ2(а 21 ) в" 3связанных с температурными изменениями его входного сопротивления.Фильтр 2 низкой частоты (усредняющий интегратор) обеспечиваетвыполнение операций интегрированияи...

Номер патента: 1032460

Опубликовано: 30.07.1983

Автор: Иванютин

МПК: G06G 7/20

Метки: квадратичный, усредняющий

...первые выводы которых обьединены и соединены с хдм преобразователя фипьтр низких частот и два,трехпопюсника, каждый из которых содер жит включенный между первым и вторымвыводами первый туннепьный диод, амежду вторым и третьим выводами -первый нагрузочный резистор, вторыевыводы первого и второго трехпопюсников соединены соответственно с первыми вторым входами фильтра низких частот,а третий вывод ." с шинОЙ нупевого по"тенциана второй вывод первого масштабного резистора попкпюченк первому вь 1- Здводу первого трехпошосника ц аноду первого туннельно. диода, первый выводвторого трехпопюсника соединен с катодомпервого туннельного диода етого трехполюсника2 д.351 едостатком известного устройстваявпяется .узкий динамический диапазон,поскольку...

Номер патента: 989562

Опубликовано: 15.01.1983

Автор: Иванютин

МПК: G06G 7/20

Метки: квадратичный

...функции преобразования в результате изменения входного50 сопротивления преобразователя пропорционально изменению сопротивления исток- сток и коэффициента управления полевого транзистора 1 при изменении температуры, Коррекция частотной характеристики55 преобразователя достигается уменьшением с ростом частоты сигнала сопротивления корректирующего конденсатора 6, которое приводит к увеличению тока в пепи исток 2 фсток,. фильтр 4 низких частот, имеющий для устранения шунтирования полевого транзистора входное сопротивление в 10 и более рвз превышающее сопротивление цепи исток-сток, обеспечивает усреднение напряжения, пропорционального квадрату тока, и подавление напряжения, пропорционального входному сигналу.Принцип работы квадратичного...

Номер патента: 980015

Опубликовано: 07.12.1982

Автор: Иванютин

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр

...друг к другуимпульсов, управляющих вводом в вычислительный блок 15 цифр и вводомматемвтических операций, необходимых 5для получения величины разности Фаз.Первый преобразователь 19 уровнейобеспечивает преобразование уровнейсигналов управления вводом операций,поступающих с группы выходов дешифра тора-распределителя 18 в уровни сигналов, поступающих на входы управления коммутатора 14, соединенныес ключами, ввода операций.Четырехвходовый элемент И 20 иинвертирующий управляемый инвертор21 служат для предотвращения прохождения на вход дешифратора 22 кодовкода цифры О, который в такой схемефазометра формируется на выходах инвертирующих мультиплексоров 8,10 и13 при отсутствии на их входахуправления сигналов ввода цифр, Последнее наблюдается...

Номер патента: 951167

Опубликовано: 15.08.1982

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измеритель, мощности

...измеритель активной мощности, содержащий измерительный преобразо.:ватель, первый и второй входы которогочерез преобразователи тока и напряжения подФ ключены к входным шинам тока и напряжения, а выход через преобразователь иэмеритель 1ного сигнала подключен к регистратору 12.Недостатки известного устройства - низкаяточность и узкий частотный диапазон.Целью изобретения является повышение тоъности и расширение частотного диапазонаПоставленная цель достигается тем, что визмерителе активной мощности, содержащемизмерительный преобразователе, первый и 10второи входы которого через преобразователи тока и напряжения подключены к вход.ным шинам тока и напряжения, а выход черезпреобразователь измерительного сигнала под.ключен к регистратору,...

Номер патента: 945871

Опубликовано: 23.07.1982

Автор: Иванютин

МПК: G06G 7/163

Метки: аналоговый, умножитель

...делителей напряжения по входному сигналу для подавления в выходном сигнале перемножителя состав- ляющей, пропорциональной входному напряжению управляемых делителей напряжения.Неинвертирующий 10 и инвертирующий 11 масштабные преобразователи обеспечивают преобразование масштаба второго входного перемножаемого сигнала. Они имеют одинаковые по величине, но отличающиеся по фазе на 180 выходные напряжения.Нейтрализующие конденсаторы 12 и 13 введены для нейтрализации в цепях исток-сток полевых транзисторов токов, протекающих через емкости затвор-сток под действием выходных сигналов масштабных преобразователей и вызывающих появление погрешности перемножения, возрастающей с частотой этих сигналов.Зависимость сопротивления исток- сток...

Номер патента: 945828

Опубликовано: 23.07.1982

Автор: Иванютин

МПК: G01R 31/26

Метки: заряда, измеритель, переключения, транзисторов

...выборе амплитуды импульсов генератора 1 и величин сопротивлений резисторов 14 и 15не входят в режим насыщения. Предотвращение насыщения транзисторов переключающей схемы исключает накоплениев них значительных зарядов, обеспечиваякороткое время переключения испытуемыхтранзисторов. Последнее позволяет повысить точность измерения заряда переклктчения за счет снижения рекомбинацийчасти носителей заряда переключения втечение времени переключения,Для снижения погрешности. измерениязаряда переключения, связанной с перезарядкой емкости эмиттерного перехода)третьего транзистора 13 сопротивлениеК резистора 15 выбирается в соответствии с формулой где Я - сопротивление первого реэистора 14;- напряжение первого источниэ.ц - амплитуда импульсов генерв...

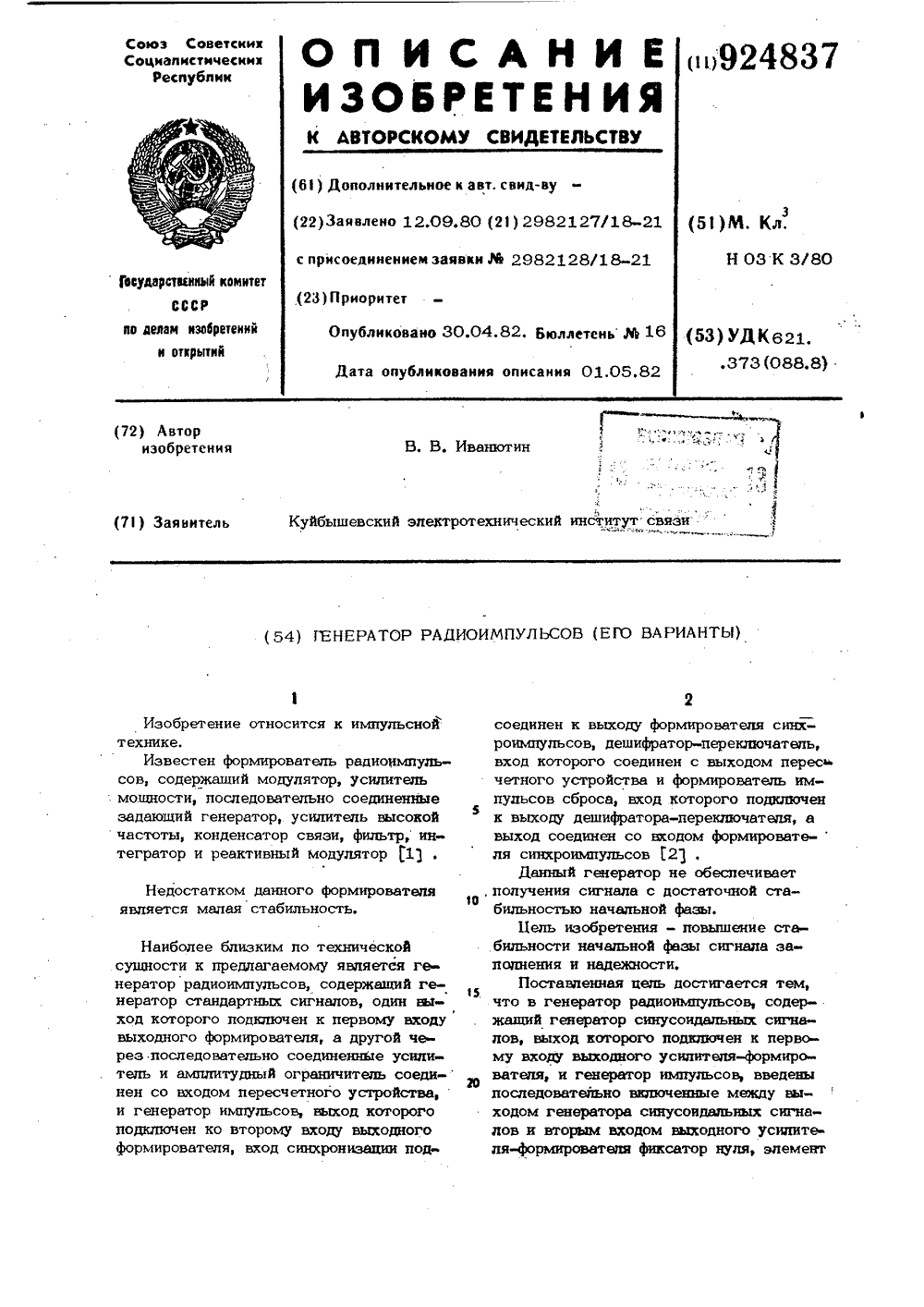

Номер патента: 924837

Опубликовано: 30.04.1982

Автор: Иванютин

МПК: H03K 3/80

Метки: варианты, генератор, его, радиоимпульсов

...формирователь 8стробируюших импульсов,Предлагаемое устройство по второмуварианту (фиг, 2) содержит генератор 9синусоидальных сигналов, выходной усилитель-формирователь 10, генератор 11 45импульсов, фиксатор 12 нуля, элементИ-НЕ 13, . Ь -триггер 14, формирователь 15 задерживающих импульсов, формирователь 16 стробируюших импульсов,элемент И-НЕ 17, счетчик 18, дешифратор 19, ключ 20, согласующий блок 21,реле 22 времени, анализатор 23 наличияпитающих напряжений, блок 22 питания,Генератор радиоимпульсов (фиг. 1) работает следующим образом,55Генератор 1 вырабатывает синусоидальный сигнал, поступающий на входы усилителя-формирователя 2 и фиксатора 4, кото5 1 О 15 20 25 30 35 40 45 50 55 5 92ты которых совпадают с моментами установки триггера 6...

Номер патента: 864160

Опубликовано: 15.09.1981

Автор: Иванютин

МПК: G01R 21/08

Метки: активной, измеритель, мощности

...входных напряжений измерительного прео,",разователя 3. Этодостигается в тех случаях, когдана один из входов элемента 21 совпадений поступают выходные импульсыдетектора нулевого уровня с уровнемлогической "единицы", а на другойее вход - выходное напряжение триггера 20 с таким же уровнем, Приэтом режиме запуска элемент 21 совпадений формирует импульсы запскалишь в моменты переключения триггера 20 н состояние с уровнем логической "единицы". Такой режим используется при внешней синхронизацииработы блока 6 управления и при измерении мощности сигнала заполнениярадиоимпульсов, длительность которыхне менее нескольких сотен периодовсигнала заполнения, а также приизменении мощности непрерывных сигналов. Первому режиму соответствуетуровень...

Номер патента: 860148

Опубликовано: 30.08.1981

Автор: Иванютин

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...коэффициента трансформации.Указанная цель достигается тем, что в трансформаторе, состоящим из тороидального, Ш-образного или иного магнитопровода, вторичной и нескольких первичных обмоток, соединенных20 параллельно, каждая из которых намотана в один слой с шагом и отделена от других таких же обмоток изолирующей прокладкой, вторичная обмот 25 ка разделена на секции, соединенные последовательно параллельно или комбинированно, каждая из которых намотана в одном слое с одной из первичных обмоток, при этом витки каждой секции вторичной обмотки размещены в промежутках между соседними витками соответствующей первичной обмотки и отделены от этих витков пленочным диэлектриком.На чертеже показано размещение 35 проводников обмоток на каркасе в...

Номер патента: 744354

Опубликовано: 30.06.1980

Автор: Иванютин

МПК: G01R 21/08

Метки: активной, измеритель, мощности

...определенному диапазону изменения входного напряжения О . Временной селектор 10 и усилитель 11 с симметричным выходом при измерении мощностисинусоидальных сигналов формируют периодическую последовательность радиоим-пульсов для питания датчика 26 Холла,а при измерении мощности радиоимпульсов обеспечивают вырезание из радиоимпульса напряжения О некоторогоучастка, на интервале действия Кото Орого требуется .измерить мощность.,Последнее необходимо, например, втех случаях, когда передняя частьрадиоимпульсов имеет выброс огибающей. Усилитель 11 обеспечивает также 25симметричное питание входной цепи датчика 26 Холла, при котором можетбыть значительно снижена дополнительная погрешность нелинейности,поскольку при симметричном...

Номер патента: 726476

Опубликовано: 05.04.1980

Авторы: Алексеев, Иванютин, Руд

МПК: G01N 27/86

Метки: вихретоковый, дефектоскоп

...одинаковыми частотами. Если преобразователь 3 автогенератора б находится над дефектбм, то его частота меньше частоты автогенераторов 4 и 5. Подключение автогенераторовк схеме 11 блока 10 производится коммутатором 8 с частотой генератора 7.Передним фронтом импульса, пришедшего от. генератора 7 в коммутатор 8, дается разрешение на прохождениеколебаний от автогенератора 4 через коммутатор 8 на схему 11. При поступлении переднего фронта импульса отавтогенератора 4 на схему 13 выделения периода на выходе последней поя вится сигнал логической1 . Сигнал логической1с выхода схемы 13 поцается на вход схемы 15 и разрешает прохождение колебаний от генератора 14 на счетчик 16. Последний будет считать имтульсы генератора 14 с начала периода до его...
