Функциональный преобразователь

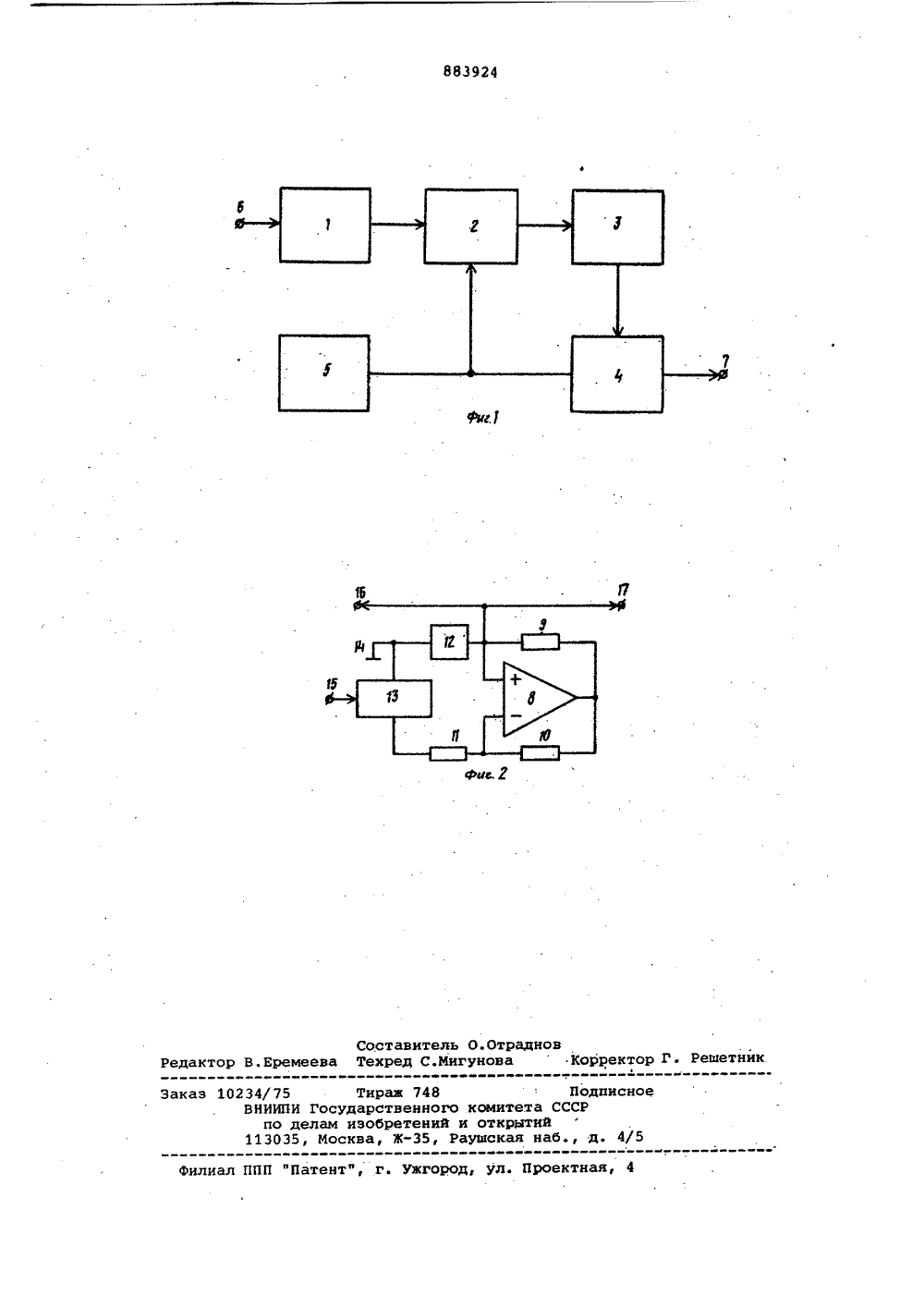

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Свюэ Свветских Свциалистических Республик(51)М. Кл,с присоединением заявки йо(23) Приоритет С 06 С 7/26 Государствеииый комитет СССР ио делам изобретений и открытий(72) Авторыизобретения В.А . Беспалько, И.М. Блюменау и 1 О.Я. Кокт Институт электроники и вычислительной техники АНЛатвийской ССР(71 Заявитель 154) ФУНКЦИОНАЛЬНЬЯ ПРЕОБРАЗОВАТЕЛЬ Изобретение относится к эЛектрическим преобразователям аналоговых сигналов по определенному закону и может быть использовано в аналоговых вычислительных машинах.Известен функциональный преобразователь, содержащий блок сравнения, блок управления, блок эталонного напряжения 11.Однако это устройство характеризуется сравнительно малой точностью работы.Наиболее близким к предлагаемому является функциональный преобразователь, содержащий блок синхронизации и компаратор 121Недостатком устройства является реализация только одной функциональной зависимости ". логарифмической, и невозможность реализации преобразования ГильбертаЦель изобретения - расширение Функциональных возможностей, за счет реализации преобразования Гильберта,Поставленная цель достигается тем, что в Функциональный преобразователь содержащий блок синхронизации и компаратор, введены преобразователь временного интервала в напряжение, управляеьый негатрон и дифференцирующий конденсатор, причем первый вывод дифференцирующего конденсатора является входом функционального преобразователя, второй вывод дифференцирующего конденсатора подключен ко входу управляемого негатрона, выход которо" го соединен со входом компаратора,вы-, ход блока синхронизации подключен к регулирующему входу управляемого негатрона и первому входу преобразователя временного интервала в напряжение, второй вход которого соединен с выходом компаратора, выход преобразователя временного интервала в на пряжение является выходом Функционального преобразователя, а управляемый негатрон содержит операционный усилитель, генератор тока, ключ и масштабные резисторы, между неинвер тирующим и инвертирующим входами ивыходом операционного усилителя включены соответственно первый и второй масштабные резисторы, инвертирующий вход операционного усилителя через соединенные последовательно третий масштабный резистор и ключ подключен к шине нулевого потенциала, неинвертирующий вход операционного усилителя через генератор тока сое- ЗО динен с шиной нулевого потенциала,не 883924инвертирующий вход операционного усилителя является входом и выходом управляемого негатрона, регулирующим входом которого является управляющий вход ключа.На Фиг. 1 изображена функциональная схема Функционального преобразователя;, на фиг. 2 - то же, управляемого негатрона.Устройство содержит дифференциру- ющий конденсатор 1, управляемый негатрон 2, компаратор 3, преобразователь временного интервала в напряжение 4, блок синхронизации 5, вход 6 и выход 7 функционального преобразователя, операционно усилитель 8, первый, второй и третий масштабные резисторы 9, 10 и 11, генератор тока 12, ключ 13, шин нулевого потенциала 14, регулирующий вход 15, вход 16 и выход 17 управляемого негатрона.Функциональный преобразователь работает следующим образом.В исходном состоянии управляемый негатрон 2 находится в устойчивом состоянии, характеризуемом положительным входным сопротивлением, а на его выходе повторяется входной сигнал, продифференцированный дифференцирующим конденсатором 1.Сигнал запуска, соответствующий выбранному моменту преобразования, от блока синхронизации 5 поступает на преобразователь временного интервала 4 и на регулирующий вход управляемого негатрона 2. Управляемый негатрон 2 переводится в неустойчивое состояние, характеризуемое отрицательным входным сопротивлением. Выходное напряжение управляемого негатрс- на 2 возрастает, причем форма этого напряжения определяется формой входного сигнала до и после выдачи сигнала от блока синхронизации 5, а также входным сопротивлением управляемого негатрона 2 и величиной емкости дифференцирующего конденсатора 1. Сиг-. нал с выхода управляемого негатрона 2 поступает на вход компаратора 3, который срабатывает при достижении выходным сигналом управляемого негатрона 2 некоторого фиксированного уровня напряжения. Срабатыванию компаратора 3 соответствует окончание временного интервала. Преобразователь временного интервала в напряжение 4 выполняет преобразование временного интервала между сигналом от блока синхронизации 5 и выходным сигналом от компаратора,3 ио экспоненциальному закону.Реакция преобразователя временного интервала в напряжение 4 на перепад напряжения на выходе устройства т.е. его переходная характеристика представляет собой две экспоненты,которыми аппроксимируется характеристика преобразования Гильберта.По сравнению с известным устройством, реализующим только логарифмический закон, предлагаемый функциональный преобразователь характеризуется новым качеством, так как позволяет реализовать преобразование Гильберта, т.е. характеризуется более широкими Функциональными возможностями.Формула изобретения 1. Функциональный преобразователь, содержащий блок синхронизациии компаратор, о т л и ч а ю щ и йс я тем, что, с целью расширенияфункциональных возможностей за счетреализации преобразования Гильберта,в него введены преобразователь временного интервала в напряжение,управляемый негатрон и дифференцирующий конденсатор, причем первый выводдифференцирующего конденсатора является входом функционального преобразователя, второй вывод дифференцирующего конденсатора подключен ко входууправляемого негатрона, выход которого соединен со входом компаратора,выход блока синхронизации подключенк регулирующему входу управляемогонегатрона и первому входу преобразователя временного интервала в напряжение, второй вход которого соединенс выходом компаратора, выход преобразователя временного интервала внапряжение является выходам функцио"нального преобразователя.2. Преобразователь по п. 1,о т л и ч а ю щ и й с я тем, что управляемый негатрон. содержит операционный усилитель, генератор тока,ключ и масштабные резисторы, междунеинвертирующим и инвертирующим входами и выходом операционного усилителя включены соответственно первыйи второй масштабные резисторы, инвертирующий вход операционного усилителя через соединенные последовательно третий масштабный резистор иключ подключен к шине нулевого потенциала, неинвертирующий вход операционного усилителя через генератортока соединен с шиной нулевого потенциала, неинвертирующий вход операционного усилителя является входом ивыходом управляемого негатрона, регулирующим входам которого являетсяуправляющий вход ключа.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 423138 кл. 6. 06 С 7/26, 1972.2. Смолов В.Б. и др. Время-импульсные вычислительные устройства,Подписноомитета СССРткрмтийская наб., д. 4/5 0234/75 Тираж 748 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, Раунда
