Генератор степенных функций

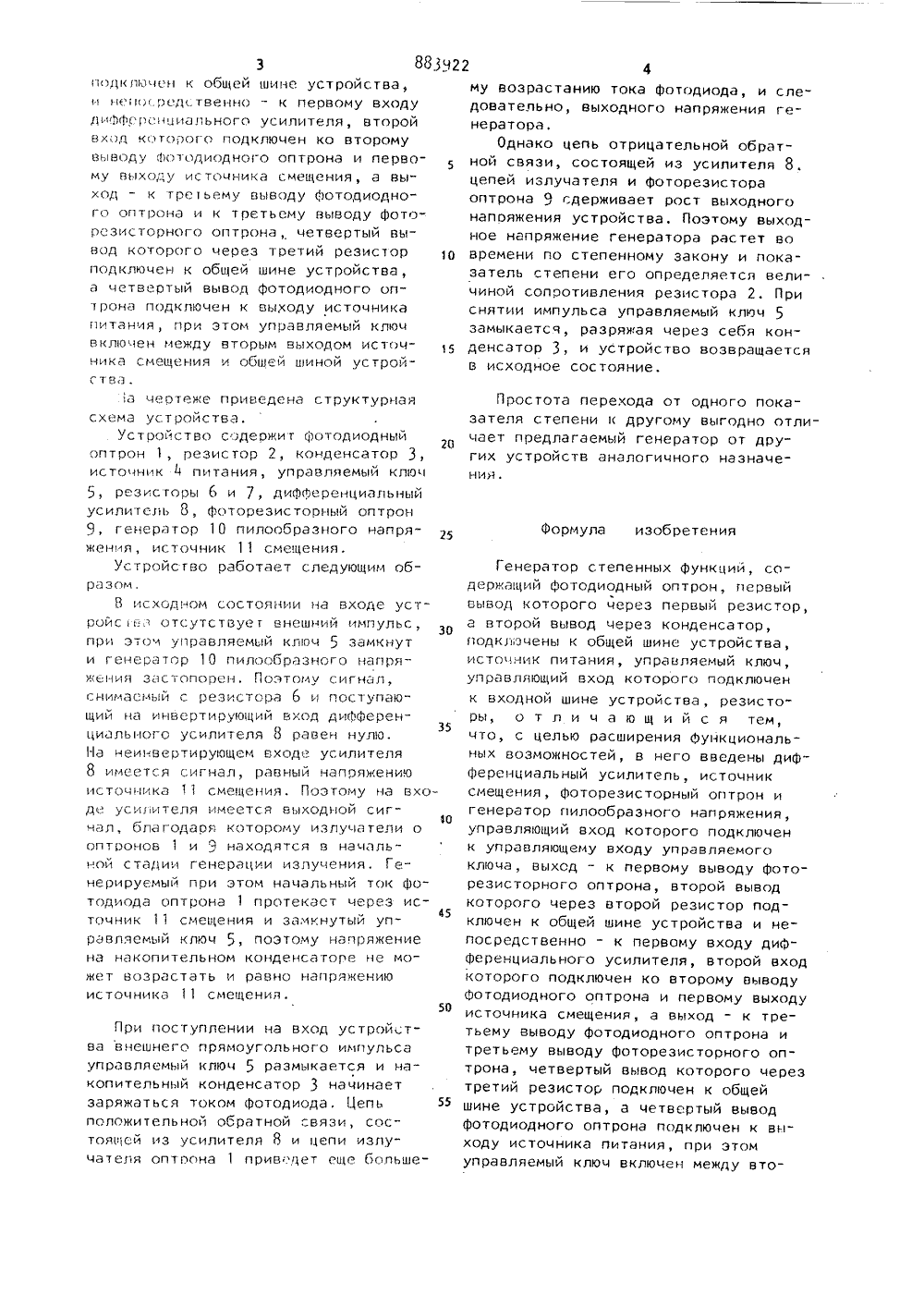

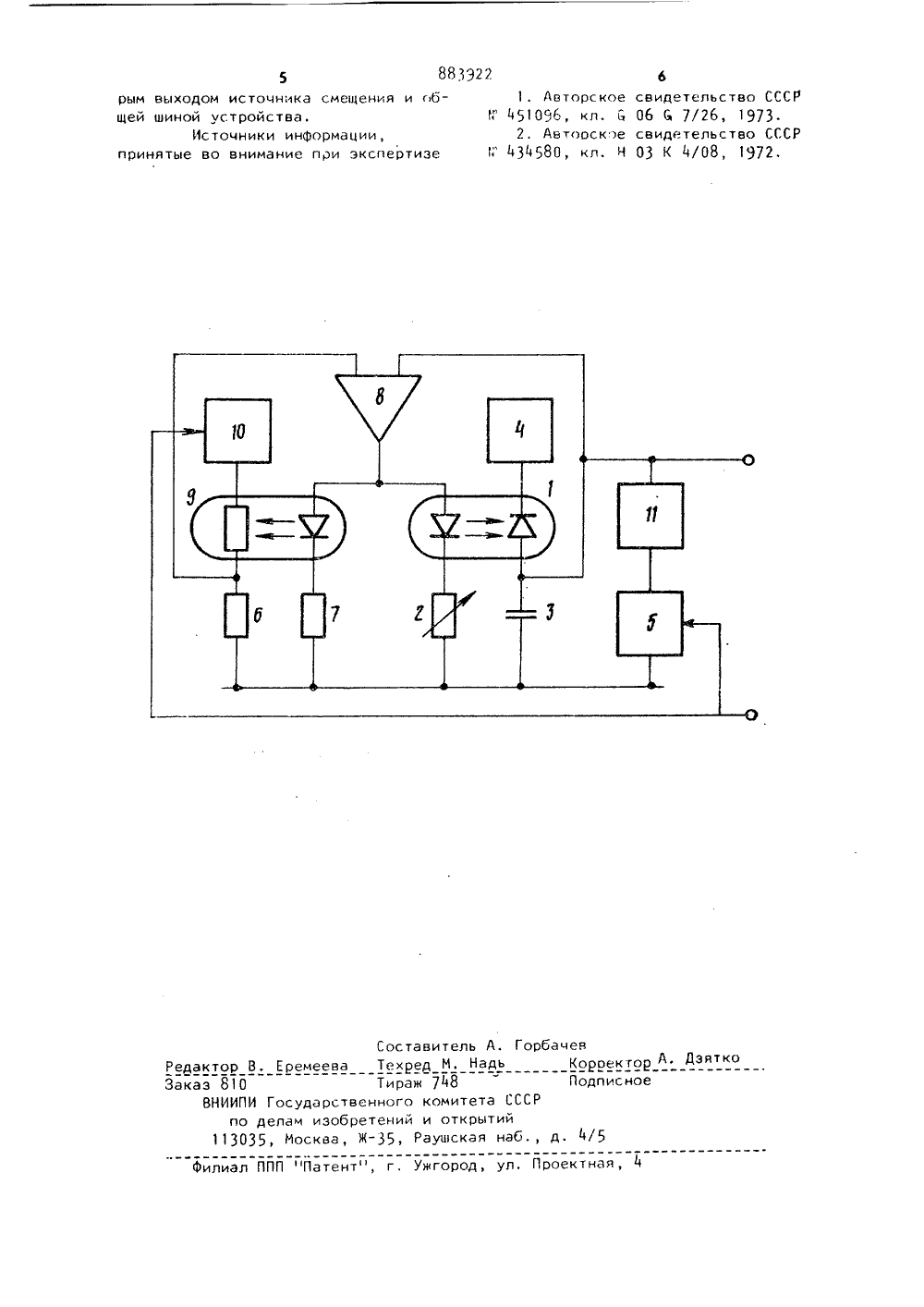

(51)М. Кд, С 06 С 7260 Н 03 К Й/04 ГоаударствеиыИ квиитвт СССР ив аелаи изввретеяяй и вткрытий(71) Заявитель Ферганский политехнический институт(54) ГЕНЕРАТОР СТЕПЕННЫХ ФУНКЦИЙ Изобретение относится к импульсной технике и может быть использовано, например, в Формирователях сигналов.Известен генератор степенных Функций, содержащий два управляемых клю 5 ча, синхронизатор, генератор пилообразного напряжения, сравнивающий элемент, запоминающий элемент 11. Недостатком устройства является ограниченность диапазона работы, низкая надежность его. Наиболее близким техническим решением к предлагаемому является генератор степенных Функций, содержащий Фотодиодный оптрон, первый вывод которого через первый резистор, а второй вывод через конденсатор, подключены к общей шине устройства, источник питания, управляемый ключ, управляющий выход которого подключен ко входной шине устройства, резисторы 121. Недостатком устройства является ограниченность Функциональных возможностей.Цель изобретения - расширение Функциональных возможностей устройства.Поставленная цель достигается тем, что в генератор степенных Функций, содержащий Фотодиодный оптрон, первый вывод которого через первый резистор, а второй вывод через конденсатор подключены к общей шине устройства, источник питания, управляемый ключ, управляющий вход которого подключен ко входной шине устройства, резисторы, введены диФФеренциальный усилитель, источник смещения Фоторезисторный оптрон и генератор пилообразного напряжения, управляющий вход которого подключен к управляющему входу управляемого ключа, выход - к первому выводу Фоторезисторного оптрона, второй вывод которого через второй резистор883 ч 22 О подключен к общей шине устройс.тва,и непосредственно к первому входудифферс.нциального усилителя второйвход которого подключен ко второмувыводу фотодиодного оптрона и первому выходу источника смещения, а выход - к треьему выводу фотодиодного оптрона и к третьему выводу фоторезисторного оптрона, четвертый вывод которого через третий резисторподключен к общей шине устройства,а четвертый вывод фотодиодного оптрона подключен к выходу источникапитания, при этом управляемый ключвключен между вторым выходом источника смещения и обшей шиной устройстваа.а чеотеже приведена структурнаясхема устройства,Устройство содержит фотодиодныйоптрон 1, резистор 2, конденсатор 3,источник 1 питания, управляемый ключ5, резисторы 6 и 7, дифференциальныйусилитель 8, Фоторезистооный оптрон9, генератор 10 пилообразного напряженил, источник 11 смещения,Устройство работает следующим образом,В исходном состоянии на входе устройсвэ отсутствуе т внешний импульс,при этом управляемый ключ 5 замкнути генератор 10 пилообразного напряжения застопорен, Поэтому сигна.п,снимаемый с резистора 6 и поступающий на инвертирующий вход дифферен 35цивильного усилителя 8 равен нулю,На неинвертирующем входе усилителя8 имеется сигна.п, равный напряжениюисточника 11 смещения, Поэтому на входе усилителя имеется выходной сиг 1 Онал, благодаря которому излучатели ооптронов 1 и 3 находятся в начальной стадии генерации излучения. Генерируемый при этом начальный ток Фотодиода оптрона 1 протекает через ис 45точник 11 смещения и замкнутый управляемый ключ 5, поэтому напряжениена накопительном конденсаторе не может возрастать и равно напряжениюисточника 11 смещения.50 При поступлении на вход устройства внешнего прямоугольного импульса управляемый ключ 5 размыкается и накопительный конденсатор 3 начинает заряжаться током Фотодиода, Цепь 55 положительной обратной :вязи, состоящей из усилителя 8 и цепи излучателя оптрона 1 приведет еще большему возрастанию тока фотодиода, и следовательно, выходного напряжения генератора,Однако цепь отрицательной обратной связи, состоящей из усилителя 8.цепей излучателя и фоторезистораоптрона 9 сдерживает рост выходногонапояжения устройства. Поэтому выходное напряжение генератора растет вовремени по степенному закону и показатель степени его определяется величиной сопротивления резистора 2, Приснятии импульса управляемый ключ 5замыкается, разряжая через себя конденсатор 3, и устройство возвращаетсяв исходное состояние,Простота перехода от одного показателя степени к другому выгодно отличает предлагаемый генератор от других устройств аналогичного назначения. Формула изобретения Генератор степенных Функций, содержащий Фотодиодный оптрон, первыйвывод которого через первый резистор, а второй вывод через конденсатор, подключены к общей шине устройства, источник питания, управляемый ключ, управляющий вход которого подключен к входной шине устройства, резисторы, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введены дифференциальный усилитель, источник смещения, Фоторезисторный оптрон и генератор пилообразного напряжения, управляющий вход которого подключен к управляющему входу управляемого ключа, выход - к первому выводу фоторезисторного оптрона, второй вывод которого через второй резистор подключен к общей шине устройства и непосредственно - к первому входу дифференциального усилителя, второй вход которого подключен ко второму выводу Фотодиодного оптрона и первому выходу источника смещения, а выход - к третьему выводу фотодиодного оптрона и третьему выводу фоторезисторного оптрона, четвертый вывод которого через третий резистор подключен к общей шине устройства, а четвертый вывод Фотодиодного оптрона подключен к выходу источника питания, при этом управляемый ключ включен между вто883922 рым выходом источника смещения и общей шиной устройства,Источники информации,принятые во внимание при экспертизе 1. Ав торс кое451096, кл.2. Автооскзе434580, кл. Ч 6свидетельство СССР06 6 7/26, 1973.свидетельство СССР03 К 4/08, 1972Составитель А. ГорбачевРедактор В, Еремеева Техоед М. Надь Короектор ДА, ДзяткоЗаказ 810 Тираж 748 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
