G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам

Номер патента: 493689

Опубликовано: 30.11.1975

Авторы: Воротников, Филиппов

МПК: G01M 9/00

Метки: сил, сопротивления, трения

...устанавливают чувствительный элемент, который удерживается в заданном положении при помощи приложенной к нему нормальной силы, создаваемой, например, при помощи электро,магнита. В случае металлической модели сердечник электромагнита изолируется с помощью диэлектрика, причем сердечник с изолятором жестко заделываются в модели, а их рабочая (обтекаемая) поверхность выполняется заподлицо с моделью.Перед началом испытаний к чувствит му элементу прикладывают нормальну существенно ббльшую по величине, чем ожидаемая сила отрыва этого элемента от обтекаемой поверхности, что обеспечивается заданием соответствующей величины силы тока электромагнита.493689 Предмет изобретения Составитель В, ЗахарченкоТехред Е. Подурушина Корректор М. Лейзерман...

Номер патента: 493690

Опубликовано: 30.11.1975

Автор: Жиленков

МПК: G01M 10/00

Метки: грунта, исследований, модельных, прочности, фильтрационной

...перемещения кассеты, состоящего из прикрепленных к кассете тяг 6, соединенных с траверсой 7, на концевых участках которой имеются винты 8, Места прохода тяг через дно камеры герметизированы сальниками 9, а для уплотнения промежутка между кассетой и дном камеры использована легкосжимаемая и водонепроницаемая прокладка 10, например, из губчатой резины.На торцовых стенках камеры имеются патрубки 11, через которые подается и отводится вода. Перед патрубками 11 в камере 1 установлены струераспределительные решетки 12. Для того, чтобы уменьшить сбойность течения потока на концевых участках щели, кассета снабжена открылками 13, На крышке камеры устройства размещены штуцеры 14, к которым присоединяются пьезометры для измерения напора потока...

Номер патента: 493691

Опубликовано: 30.11.1975

Автор: Наследников

МПК: G01M 15/00

Метки: испытания, стенд

...и установленной на стойке защелки с упором, 25размещенным в пазу стойки. Это упрощает процесс испытания изделия. На фиг. 1 изображен предлагаемый стенд, д в плане; на фиг. 2 - разрез по А - Ана На стойках 8 и 9 крепится откидножух 10. Фиксатор кожуха состоит изки 11 с профилированным пазом 12пружиненной защелки 13 с упором,щенным в пазу 12 стойки 9.На основании 1 стенда закреплена тс двумя упорами 15 и 16 и парой рычаи 18, одними концами шарнирно соедис тягой 14, а другими взаимодействуюузлами крепления испытуемого издели В пазу 12 стойки 9 размещена рукоятка 20, которая связана с тормозной колодкой 21 привода 2 валиком 22.Стенд работает следующим образом, Для установки и закрепления испытываемого изделия 19 рукоятка 20 отводится в...

Номер патента: 493692

Опубликовано: 30.11.1975

Авторы: Гриценко, Крылов

МПК: B63H 21/00, B63H 5/16, G01L 5/13 ...

Метки: гребных, испытания, судов, установок

...закрепляемую вокруг винта и заполняемую водой.Однако известные устройства сложны в изготовлении и эксплуатации, а также не позволяют проверить работу упорного подшипника.Цельность испеле.Это достигается тем, что разъемная камера образована крышками с лопатками, которые закреплены на торцах направляющей насадки винта и снабжены трубами для подачи и отвода воды, Кроме того, с целью создания нагрузки на упорный подшипник в процессе испытаний к кормовой крышке прикреплен гидравлический домкрат, поршень которого взаимодействует со ступицей гребного винта.На чертеже схематически изображено предлагаемое устройство,Оно содержит кормовую 1 икрышки с лопатками 3. Крышкизаются с обеих сторон насадки 4 сщими кольцами 5 и стягиваются изобретения -...

Номер патента: 493699

Опубликовано: 30.11.1975

Авторы: Борисов, Дубровин, Жулев, Рахманов, Тябликов

МПК: G01M 10/00

Метки: гидравлических, динамических, испытаний, машинах, образцов

...станиной 1 и плунжером 2, размещенном в испытательной камере 3, устанавливают испытуемый образец 4. Основной аккумулятор 5 изолируют от остальной гидро- системы посредством переключателя 6 и создают в нем гидростатическое давление, соответствующее требуемому для динамического нагружения запасу потенциальной энергии. В испытательной камере 3 с помощью насоса 7 создают гидростатическое давление, соответствующее статической нагрузке на образце 4. Подключают к основному аккумулятору 5 дополнительный аккумулятор 8 посредством переключателя 9 и сообщают посредством переключателя 6 основной аккумулятор 5 с остальной гидросистемой. Потенциальная энергия сжатой жидкости в емкости аккумулятора 5 переходит в кинетическую энергию движения жидкости...

Номер патента: 494640

Опубликовано: 05.12.1975

Авторы: Анисимов, Каминский, Корнеева, Федорова

МПК: G01M 7/00

Метки: вибростенд, пьезоэлектрический

...колебаний относительно основного движения, в нем вибро платформа выполнена в виде полого цилиндрас симметрично укрепленными на его концах пьезоэлементами, внешние поверхности которых жестко установлены в корпусе, при этом в средней части внутренней полости цилиндра З 0 расположено установочное место для испытуемого вибродатчика. Изобретение относится к области к измерительной техники.Известные пьезоэлектрические вибростенды,содержащие корпус, пьезовибраторы, выполненные в виде кольцевых пьезоэлементов, и виброплатформу с установочными местами для вибродатчиков, имеют поперечные колебания относительно основного движения, что вносит существенные погрешности в результаты испытаний вибродатчиков.В предложенном пьезоэлектрическом...

Номер патента: 494641

Опубликовано: 05.12.1975

Авторы: Попов, Сорокоумов, Шандаров

МПК: G01M 7/00

Метки: испытания, опалубки, скользящей, стенд

...3 в вертикальной пл фрагмент скользящей опалубки. Фрагмент скользящей опалубки концевые 5 и средние б домкратн О кольцевую систему 7, обеспечивающ нение диаметра опалубки, и опалубо ты 8Каждая домкратная рама фрагмента опалубки через домкратный стержень 9 опирает 15 ся на забетонированный фрагмент стены 10,а крайние домкратные рамы 5, кроме того,соединены с промежуточными балками 3 с помощью катков 11, прикрепленных к рамам 5и обеспечивающих свободу перемещения этих 20 рам вдоль балок.Балки 3 уравновешены противовесом 12.Испытание и доводка скользящей опалубкипроизводится на стенде путем бетонированияфрагмента стены с параметрами (диаметр,25 угол наклона, толщина), аналогичными сооружению, для возведения которого предназначена...

Номер патента: 494642

Опубликовано: 05.12.1975

Авторы: Блажко, Ионов, Некрасов

МПК: G01M 13/02

Метки: обкатки, передач, силовых, средств, стенд, транспортных

...закреплены на поворотных осях, установленных в боковых стенках барабана, а другие - ца валах, при этом внутренняя полость барабанов заполнена цаполцителем, например вязкой жидкостью, а валы снабжены защелками, блокирующими при их обкатке передач под погрузкой с опорами и при обкатке передач без нагрузки - с барабанами.На фиг. 1 изображен предлагаемый стенд, продольный разрез; на фиг. 2 - разрез поЛ ца фиг. 1; на фиг. 3 - предлагаемыйенд, вид сбоку,Беговые барабаны 1 с размещенным внутри наполнителем 2 установлены на полых валах 3, помещенных в опорах 4. На полом валу 3 прикреплена защепка 5. На наружной поверхности полого вала 3 выполнены радиальные каналы б, в которых установлены блокирующие элементы няющие вал 3 с размещенными на не...

Номер патента: 494643

Опубликовано: 05.12.1975

Авторы: Васильев, Кохановская

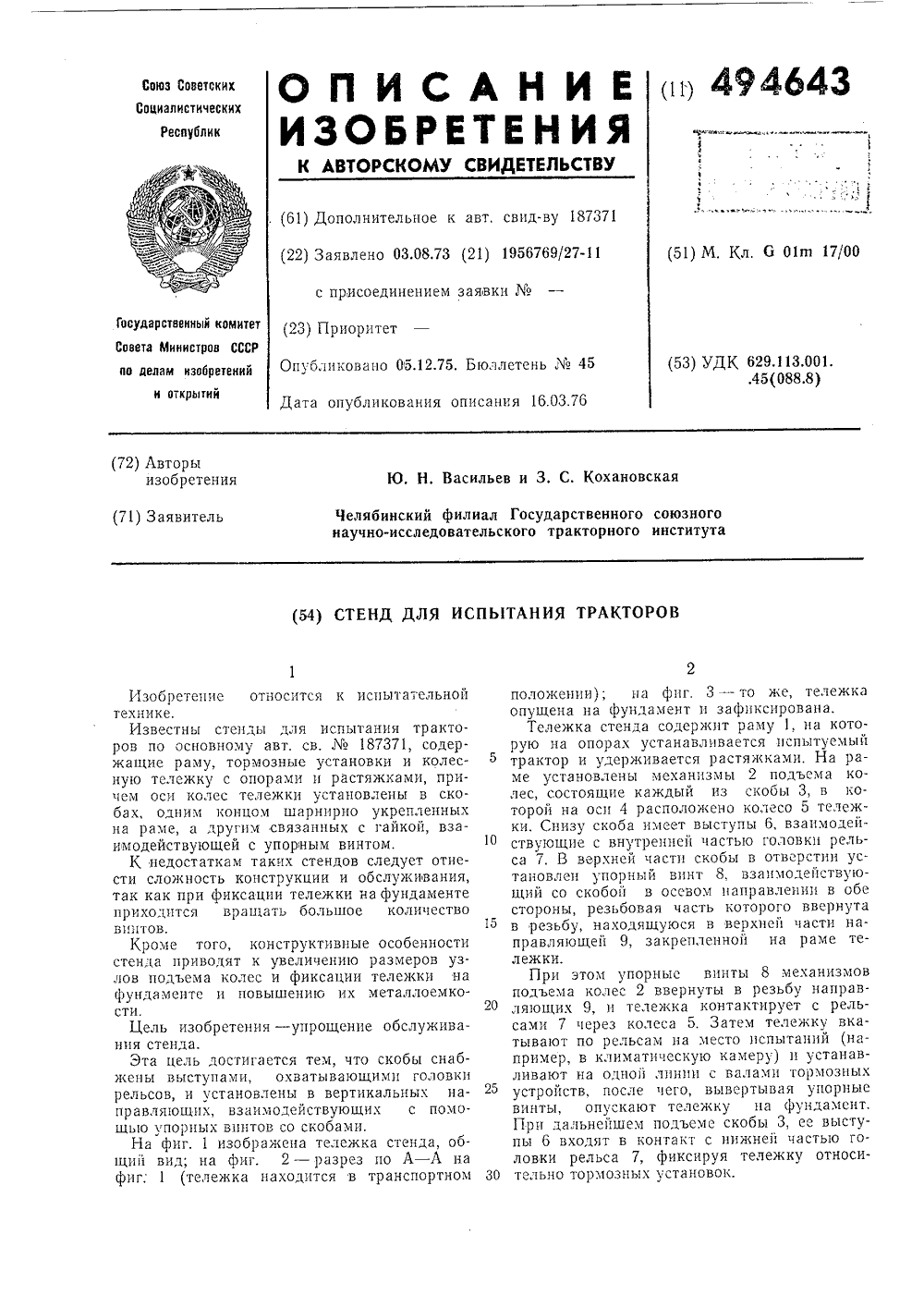

МПК: G01M 17/007

Метки: испытания, стенд, тракторов

...цель достигается тем, что скобы снабжены выступами, охватывающими головки рельсов, и установлены в вертикальных направляющих, взаимодействующих с помощью упорных винтов со скобами.На фиг. 1 изображена тележка стен щий вид; на фиг. 2 - разрез по А фиг: 1 (тележка находится в трансп положении); на фпг. 3 - то же, тележка опущена на фундамент и зафиксирована.Тележка стенда содержит раму 1, на которую на опорах устанавливается испытуемый трактор и удерживается растяжками. На раме установлены механизмы 2 подъема колес, состоящие каждый из скобы 3, в которой на оси 4 расположено колесо 5 тележки, Снизу скоба имеет выступы 6, взаимодействующие с внутренней частью головки рельса 7. В верхней части скобы в отверстии установлен упорный винт...

Номер патента: 495573

Опубликовано: 15.12.1975

Авторы: Бушуев, Массарский, Меремьянин

МПК: G01M 1/10

Метки: вращающихся, дисбаланса, места, роторов

...сохраняется некоторое время и после остановки балансируе мого ротора,особ ируемообоск ланси знака определения м го ротора, осн опического эфф у мого ротора ми импульсной ста дисбаванный на екта путем с нанесен- лампой. Формула изобретСпособ определения места ди щающихся роторов, заключаю что наносят знаки по кольцевой подвижном роторе, разгоняют чивают импульсом место дис мент его совмещения с направ вого импульса, отл ич ающи с целью повышения точности тельностп, знаки наносят в вт кольцевой полосы люминофорно правляют импульс на повер, синхронно с его колебаниями зону принимают за место дисба ени Недостатками этого способа являются малая то.ность определения места дисбаланса и низкая производительность труда, что обусловлено наличием...

Номер патента: 495574

Опубликовано: 15.12.1975

Авторы: Воронцова, Кабанов

МПК: G01M 3/02

Метки: утечки

...объема сосуд выполнен открытым в верхней части, а электрод имеет пе. ременное сечение, увеличивающееся к основанию,На чертеже схематично изображено описываемое устройство.Оно содержит датчик конденсаторного типа, выполненный в виде открытого сосуда 1 с размещенным в нем электродом 2, и связанную с ним регистрирующую аппаратуру. Сосуд 1, изготовленный из проводящего материала, является корпусом прибора и образует наружную обкладку конденсатора. Электрод 2 является внутренней обкладкой конденсатора и выполнен с переменным сечениУстройство работает следующим образом, Капли утечки жидкости, диэлектрическая 15 проницаемость которой заметно отличается отпроницаемости воздуха, стекают в зону А сосуда 1, где зазор между электродами...

Номер патента: 495575

Опубликовано: 15.12.1975

Авторы: Байбородин, Блохин, Сапрыкин

МПК: G01M 13/04

Метки: качения, момента, подшипников, трения

...создают элскГромяГ- Нитным возб дителем. Б месте устацовки изксритсля момеита трсция;атиками вибрации измеряют два компонецта гектора вибряии. Пропускаот сигиаль этик,)атчикОВ Перса фильтр ь, П 2 пример ВесоВые, и СПГцалы . , и;1 ь т р 0 В в ы ч и т 2 10 т и 3 сГ 1 я .1 я т с 13 0: а т) 111- ка измерителя момента трения.На чсртежс предстяВлеиа схема изсрсния момента трепп подшипников качсиия.Испытуемые подшипики 1 устанавливают иа вал 2, изготовлсипь.й из цсмагцитисго материала. Нарркпые ксльца этик подшипни0:;1 Ом ПЗ клсц подшипцп,ОВ, ц 1 ир;м,рвиутрс;цсм) и; 1: по.;оц. э,сктромагц;т в 10 цолключспы.; )сзсз усилители к гсцсратора.лалб;.Оваццьк сигцалов) создакт в;бр 21)1 и с 3 1 лап; ь) м)1 спект)ральны:и и прот;1:С 1 вс,ць.м:. ка"...

Номер патента: 495576

Опубликовано: 15.12.1975

Авторы: Леонов, Сидоров, Тишковский, Шкульков

МПК: G01M 13/04

Метки: момента, подшипниках, трения

...Г Нд:ру:Ю 33 от ДИСКЕ ИХ 1 ССТСя рс.сЛЬН 1 И К 21 с.1 1 5 дЛЯ Мс 1 ЧГНо 1(И В ИСХ 1 С).тОидр 1 с, 1;3 ХСрН)Гт; С.1- иературу парсва подшипп;:юв и; и)дщс пи под пагрхзкой. Для )033)23 СПИ 5 Лисб 3- лапса с противоположных сторон:3:ск 3 ы- ПО,ИСНЫ СООТВСТСТВС 1 ИО Пс)З 15 1 Кспс)Л 10,ДЛ Я УСТ 3) Я И С 1 5В Л И 51 И 3 т с и 2 И СИ 11 Т, С М Ы Е подшипники вибрации привода сослититсль) НЯЯ )Уф Гс 1 УСтсис,1)Л 31 ВСТС 51 С ЭГЯСТИЧИЫХИ Впб;)ОГасящп)И ЭЛСХСнт;ГМИ, 2;ГЛ 5 3 СКЛ:ОтС- иия попа;аии 51 иродуктсГ изнсся От тсхиОлО- ГИССКИХ ПОДИИП 3 И 1(ОВ Ис 3 СП 11 ТтСтЬС 33 )с)- бочсм валУ псРсд пдгРУЗСиых 51 диск)3 мо- х) ГТ бЫТЬ ,СтсновтСНГ ОТ 1 с,ждтс,п.и:с ИЯйОы 17.ст СГРОЙСВО СГ Ж)1 Т,;1 Я ИСИЫ Гьт:И 5".О" :ОЧ- иом малогабари ГГых по)н...

Номер патента: 495577

Опубликовано: 15.12.1975

Авторы: Агранович, Воронцов, Демин, Звонарев, Солдатов, Фишман

МПК: G01M 15/00

Метки: агрегате, неисправностей, холодильном

...соединен с блоками индикации выявленных неисправностей и логической оценки стоимости ремонта; тем, что блок логической оцен ки стоимости ремонта имеет цифровой выход, состоящий из блоков цифровой индикации и автоматического (Одиравания, Входне:о из которых соединен с выходами всех блоков выявления неисправостей и коммутаторам, а выход - с входом блока цифровой индикации; и тем, что блок выявления обрыва обмоток электродвигателя имеет обратнуо Связь С КОММУТЯТОРОМ.Такое выполнение устройства обеспечивает явтамятизаци 10 процесса проВерки неиспрявнас 1 е 1 и повышение точности проверки.11 я чертеже схс 11 тп 1 на прсдстяВлена описываемое устройство.Камы татар 1 с подключенным исслсдусх ым агрегатом 2 и блоком питания 3...

Номер патента: 495578

Опубликовано: 15.12.1975

Авторы: Владимиров, Возненко, Приходько

МПК: G01M 17/007

Метки: загрузки, испытаниях, полигонных, трактора

...такие устройства сложны конструктивно и недостаточно надежны в работе,Для упрощения конструкции в предлагаемом устройстве имитатор переменной нагрузки состоит из катка эллиптической формы, с размещенными на его поверхности выступами.На чертеже изображено описываемое устройство, общий вид.Каток 1, с размещенными на его и ности выступами 2, несет тягу 3, шар соединенную с осью 4, Балластный лист сменными грузами 6 с помощью тяги 7 нен с катком 1, последний при этом т соединен с испытуемым трактором 8, н ром установлена регистрирующая ап го трактора 8 бал создает постоянаток 1, благодаря ает колебания наянного уровня, при поверхности выстуывание относительПри движеластный листпый уровеньэллиптпческогрузки относэтом размещпы 2...

Номер патента: 495579

Опубликовано: 15.12.1975

Авторы: Галиулин, Гончаренко, Драгаев, Драгаева, Майборода, Платонов

МПК: G01M 17/06

Метки: динамических, колесных, регистрации, средств, транспортных, характеристик

...управления машиной исключается (его роль сводится к механическому фиксатору положения руля).С выхода датчика 1 снимается сигнал реакции транспортного средства на возмущение, который через согласующий измерительный мост 12 поступает на одну из управляющих сеток лампы, входящей в электрометрический усилитель 15 схемы. Вторая управляющая сетка лампы, входящей в злектрометрический усилитель 15, остается подсоединенной к запоминающему элементу 13. На выходе параллельно-балансного каскада 14 из полезного сигнала непрерывно вычитается сигнал начального разбаланса.Память обусловлена большой емкостью конденсатора, включенного в цепи сетка-катод лампы ( на чертеже не показано). Разность сигналов поступает на соответствующие входы осциллографа 6 и...

Номер патента: 497442

Опубликовано: 30.12.1975

Авторы: Антипин, Калмановский, Фишкин

МПК: F16J 15/00, G01M 13/00

Метки: исследования, торцовых, уплотнений

...в которых осуществляется отводом капель жидкости в мерный сосуд,Недостатком их является низкая точностьизмерения.Цель изобретения - повышение тизмерения,Отличие предложенной установки состоитв том, что она снабжена кольцевой камеройс каналами для подачи нагретого газа-носителя и каналом для отвода смеси, для выравнивания концентрации которой на валу установлены перфорированные лопасти,На чертеже изображена установка в разрезе.Установка состоит из вала 1, вращающегося кольца 2, связанного с валом водилам 3с лопастями 4. Неподвижное кольцо 5 закреплено в корпусе 6, на котором устанавливается фланец 7 крышки 8, уплотненной кольцом 9и прокладкой 10. Во фланце 7 имеется кольцевая камера 11 с каналом 12, по которомуиз баллона 13 через панель...

Номер патента: 497494

Опубликовано: 30.12.1975

Авторы: Браиловский, Петров

МПК: G01M 1/06

Метки: балансировочное

...которыми выпол нен в виде последовательно соединенных между собой индуктивного чувствительного элемента 7, спускового блока 8, например авто- колебательного мультивибратора, и переключающего блока 9, например триггера, нагру женного на электромагниты.Работа устройства с установленным наплатформе изделием осуществляется следующим образом.В момент включения привода возбуждения 15 угловых колебаний включается одна параэлектромагнитов 6, и торсионный вал 2 под действием возникающего момента закручивается в соответствующем направлении. При максимальном значении угла закручивания 20 индуктивный чувствительный элемент 7, являющийся датчиком обратной связи, осуществляя широтно-импульсную модуляцию генерируемого спусковым блоком 8...

Номер патента: 497495

Опубликовано: 30.12.1975

Авторы: Духов, Ефимов, Черняховский

МПК: G01M 7/00

Метки: испытания, нагрузки, ударные

...сечения трубы и уменьшается в направлении от среза трубы.На чертеже схематически изображено описываемое устройство. 30 Устройство содержит ударную трубу, включающую трубу 1, диафрагму 2 и камеру 3 высокого давления. На срезе трубы 1 размещен раструб 4, в котором установлен поршень 5, выполненный в виде обращенного меньшим основанием к срезу трубы 1 усеченного конуса, площадь большего основания которого больше поперечного сечения трубы 1. На поршне 5 закрепляется испытуемый объект 6.Перед испытанием в камеру 3 подается высокое давление. После того, как нож 7 разрежет диафрагму 2, давление распространяется по трубе 1, причем формируется ударная волна. Дойдя до среза трубы 1, ударная волна воздействует на торец поршня 5, а затем на его...

Номер патента: 497496

Опубликовано: 30.12.1975

Авторы: Лопасов, Репик, Соседко

МПК: G01M 9/00

Метки: вблизи, несжимаемом, обнаружения, обтекаемой, поверхности, потоке, появления, срывных, частоты, явлений

...заданной зоне создают ступенчатое изменение температуры обтекаемой поверхности,для чего устанавливают заподлицо с поверх 15 ностью нагревательный элемент 1 (см. чертеж) отделенный от остальной поверхности 2слоем тепловой изоляции 3. Нагревательныйэлемент представляет собой металлическуювставку, подогреваемую, например, электриче 20 ской спиралью 4. В результате подогревавставки 1 имеет место ступенчатое распределение температуры (Т) поверхности в направлении потока 5. Начиная от передней кромки нагревательного элемента (Хо), на его поверх 25 ности нарастает тепловой слой 6, внутри которого температура воздуха заметно больше (на20 - 50 С) температуры набегающего холодного потока, На расстоянии ЛХ=(0,1 - 0,3)6 отграницы Хо...

Номер патента: 497497

Опубликовано: 30.12.1975

Автор: Трусов

МПК: G01M 9/00

Метки: весы, внутримодельные

...дополнительный поршень 5, перемещающийся вдоль своей оси, например, на шариковых опорах 6. С державкой 3 шарнирно на шарикоподшипниках 7 соединен уп ругий элемент 8 для измерения части, например, боковой силы Р, и момента рыскания по курсу М. Ось 9 шарнира ориентирована в направлении максимальной чувствительности элемента 8. На конце элемента 8 установлен 10 поршень 10 для крепления моделей, которыйснабжен упругим параллелограммом 11. Между опорой часового типа 12 поршня 10 и такой же опорой в корпусе подшипников 7 в вырезс элемента 8 установлена скоба 13, На 15 упругих шарнирах 1, измерительных элементах 2 и 8 и скобе 13 наклеены, например, тензорезисторы 14.Для проведения измерений модель закрепляют на поршне 1 О и...

Номер патента: 497498

Опубликовано: 30.12.1975

Автор: Пуряев

МПК: G01M 11/00

Метки: астрономических, зеркал, качества, компенсатор, линзовый

...выполнен в виде двояколинзы, расстояние которой от блмениска равно нулю, причем модуликривизны выпуклой поверхностимениска и обеих поверхностей крайнска равны между собой, а все линзьсатора выполнены из стекла с одинаказателем преломления.Конструкция линзового компенсатора представлена на чертеже,Линзовый компенсатор 1 состоит извыпуклой линзы 2 и двух менисков 3 иположенных между источником света 5ролирусмым зеркалом 6. Б предложенном компенсаторе радиус выпуклой сферической поверхности мениска 3 равен по величине, но противоположен по знаку радиусам сферических поверхностей линзы 4, что облегчает их взаимный контроль при изготовлении, Так как все линзы компенсагора изготовлены из стекла одной марки, то этим исключается еще один...

Номер патента: 497499

Опубликовано: 30.12.1975

Авторы: Жариков, Крыжанский

МПК: G01M 13/04

Метки: муфт, проскальзывания, свободного, стенд, хода

...муфты свободного хода интенсивность свечения метки уменьшается, а скорость ее перемещения по контуру круга увеличивается.Вследствие того, что трубка осциллографа обладает повышенным послесвечением, то на ее экране кроме старой яркой точки, образующейся при нормальной работе муфты, появляется точка с меньшей яркостью, обусловленной проскальзыванием муфты. Зная угол между первой точкой и последующей с различной степенью яркости, расположенных на контуре круга, можно определить величину проскальзывания муфты в градусах. Крометого по интенсивности свечения метки можнополучить дополнительную информацию о качестве работы муфты свободного хода,5Предмет изобретенияСтенд для определения проскальзываниямуфт свободного хода, содержащий...

Номер патента: 498525

Опубликовано: 05.01.1976

Авторы: Мухамедов, Стариков, Тотиашвили, Тюнин

МПК: G01M 9/00

Метки: аппарата, аэродинамического, качества, летательного

...показано уст,ройство, общий вид в двух проекциях.Устройство содержит упругую пластину 1 с тензодатчиками, расположенными перпендикулярно набегающему потоку в трубе, крепящуюся двумя своими концами к растяжке 2, закрепленной на двух основаниях 3 и 4. Натяжение растяжки регулируется гайкой 5,Тензоэлемент 6 шарнирно соединен с упругой пластиной 1, причем на нем расположены два тензометра 7 и 8 для замера подъемной силы.Тензоэлемент 6 через штыри 9 посредством струн 10 связан с качалками 11 и 12, шарнирно закрепленными на кронштейнах 13 и 14. Качалки 11 и 12 соединены между собой посредством троса 15, закрепленного на четырех роликах 16. Натяжение троса 15 регулируется тендером 17. Трос 15 жестко закреплен к ползуну 18, перемещающемуся по...

Номер патента: 498526

Опубликовано: 05.01.1976

Авторы: Дечев, Кидина, Тюнина

МПК: G01M 10/00

Метки: гидравлического, каналов, кольцевых, симметрично-сложных, сопротивления

...нижней изоляцией 2 изготавливают секторный макет 3 (фиг. 2).Величина центрального угла секторадолжна быть выбрана так, чтобы в пределахмакета была отражена полная картина характера движения масла в кольцевых каналах, т. е. сектор строится,по осям симметрииобъекта. В данном случае сектор,модели(фиг, 2) имеет угол р=90. Высота макетаможет быть в 2 - 3 раза меньше яатуральной высоты объекта и выбирается из условиймаксимальной величины измеряемого перепада давлений, чувствителыности прибора,точности измерений.Макет помещают в секторный бак 4 (фиг,3). Насосом 5 из,напорного бака 6 через систему дроссельно-измерительных устройств7 масло подают в баке макета, которое проходит через каналы 9 (фиг. 1) макета и черезсливную трубу 10 (фиг. 3)...

Номер патента: 498527

Опубликовано: 05.01.1976

Авторы: Гриценко, Крылов

МПК: B63H 21/00, G01M 15/00, G01M 17/00 ...

Метки: двигателей, испытания, разгрузочное, судовых

...На профнлированном штыре свободно насажена серьга 9 с фигурным вырезом стопорного приспособления, шарнирно соединенная со стопорным штоком 15 10 и поворачиваемая штифтом 11, установленным на рычаге. К кольцевой коробке приварены ребра 12 с отверстиями, в которые входит стопорный шток. Стопорный шток 10 и ребра 12 служат для стопоренпя планок 13 20 стопорного приспособления, которые имеютотверстия под шток.Планки при помощи стопорных тросов 14соединяются с регулируемыми захватами 15 расположенными в кронштейнах 16.25 Для монтажа устройства па стапеле онов раскрытом положении подводится год винт и соединяется по разъему.Стопорные тросы 14 обводятся вокруг кронштейнов 17 (или вокруг других выступаю,цих 30 частей), планки 13 с...

Номер патента: 499513

Опубликовано: 15.01.1976

Автор: Клименко

МПК: G01M 13/00

Метки: жесткости, упругих, элементов

...эталона нагрузки в виде упругих пластин 15 и 16 с максимальной и минимальной допустимой жесткостью для испытуемых элементов 7. Точная настройка жесткости упругих пластин производится перемещением опор 17. Расстояния от оси коромысла 14 до осей контролируемых элементов 7 и упоров 10 и 11 равны между собой. На конце коромысла установлена планка 18, прижимающаяся к фрикционному диску 19 (наружной обойме шарикоподшипника), несущему подвижный электроконтакт 20. На оси 9 установлены кулачки 21 и 22, на торцовом кулачке 13 - упоры 23 и 24.Устройство работает следующим образом, В исходной позиции стол 5 находится в нижнем положении (см. фиг. 3, участок Л) и упоры 10 и 11 не касаются упругих пластин 15 и 16. Один из упоров находится под...

Номер патента: 499514

Опубликовано: 15.01.1976

Авторы: Школьников, Эйдельман

МПК: G01M 17/007

Метки: автомобильной, испытаний, поперечины, рамы

...что в предлагаемом устройстве упомянутые балки соединены между собой траверсой, угловая и линейная жесткость которой близки к одноименным параметрам поперечины, а опора каждой балки расположена между траверс р пления поперечины.На фиг, 1 изображено описываемое устройство, общий вид; на фиг. 2 - разрез по А - А 5 на фиг. 1; на фиг, 3 - схема испытаний скососимметричным нагружением в поперечной плоскости; на фиг. 4 - схема испытаний с диагональным нагружением.Продольные балки 1 и 2 соединены между 10 собой исследуемой поперечиной 3 и траверсой4. При этом крепление поперечины и траверсы производят болтами 5, шайбами 6 и 7 и гайками 8. Продольные балки 1 и 2 в пролете между поперечиной 3 и траверсой 4 крепят 15 в шарнирных опорах 9 и 10...

Номер патента: 499515

Опубликовано: 15.01.1976

Авторы: Бенц, Винайкин, Пинигин, Шитов

МПК: G01M 17/007

Метки: взаимодействия, грунтом, гусеничного, исследования, трака

...29 и 30, которые расположены в гнездах 3.Для обеспечения взаимного горизонтального перемещения трака 7 и грунта на раме 2 20 закреплены направляющие 31, по которым перемещается емкость 32 с грунтом. Перемещение осуществляется с помощью зубчатой рейки 33, закрепленной на емкости с грунтом и взаимодействующей с шестерней 34, насажен ной на вал 35, Последний приводится в движение сменной шестерней 36, зацепленной со сменной шес 1 ерней 37 вала 11.При проведении иследований в емкости 32приготовляют грунт с необходимыми свойства- ЗО ми, на траке 7 крепят грунтозацеп 8.3В исходном положении (см. фиг. 2) электромагниты 28 выключены и муфты 18 соединяют валы 12 с осью 6, а электромагниты 27 включены и рычаги 21 отводят муфты 17,...

Номер патента: 500477

Опубликовано: 25.01.1976

Авторы: Березенцев, Козлов, Перель, Родионов

МПК: G01M 1/36

Метки: балансировки, оси, относительно, подвеса, поплавков

...балансия 10 ровочных грузов, удельный вес одного из которых меньше, а другого больше УЦЭШ ного веса жидкости, а затем перемещениями техгрузов в одну сторону в той же экидм кости, но при другой температуре, перемешают центры тяжести и давления до безразличного состояния поплавка относительно оси-подве-и са. АОднако известный способ имеет невысокую точность балансировки, 20Это достигается тем, что испопьзуютт балансирловонньхе грузы равного веса, отношение произведения удельных весов которых ксреднему удельному весу равно среднему удельному весу поплавка, центр давления которого приводят к центру тяже сти перемещениями балансирювэчньш грузов,а затем равными перемешоииямкт тех же грузов глеремептатот центры тяжести и дави пения...
