Датчик сигнализации утечек сред

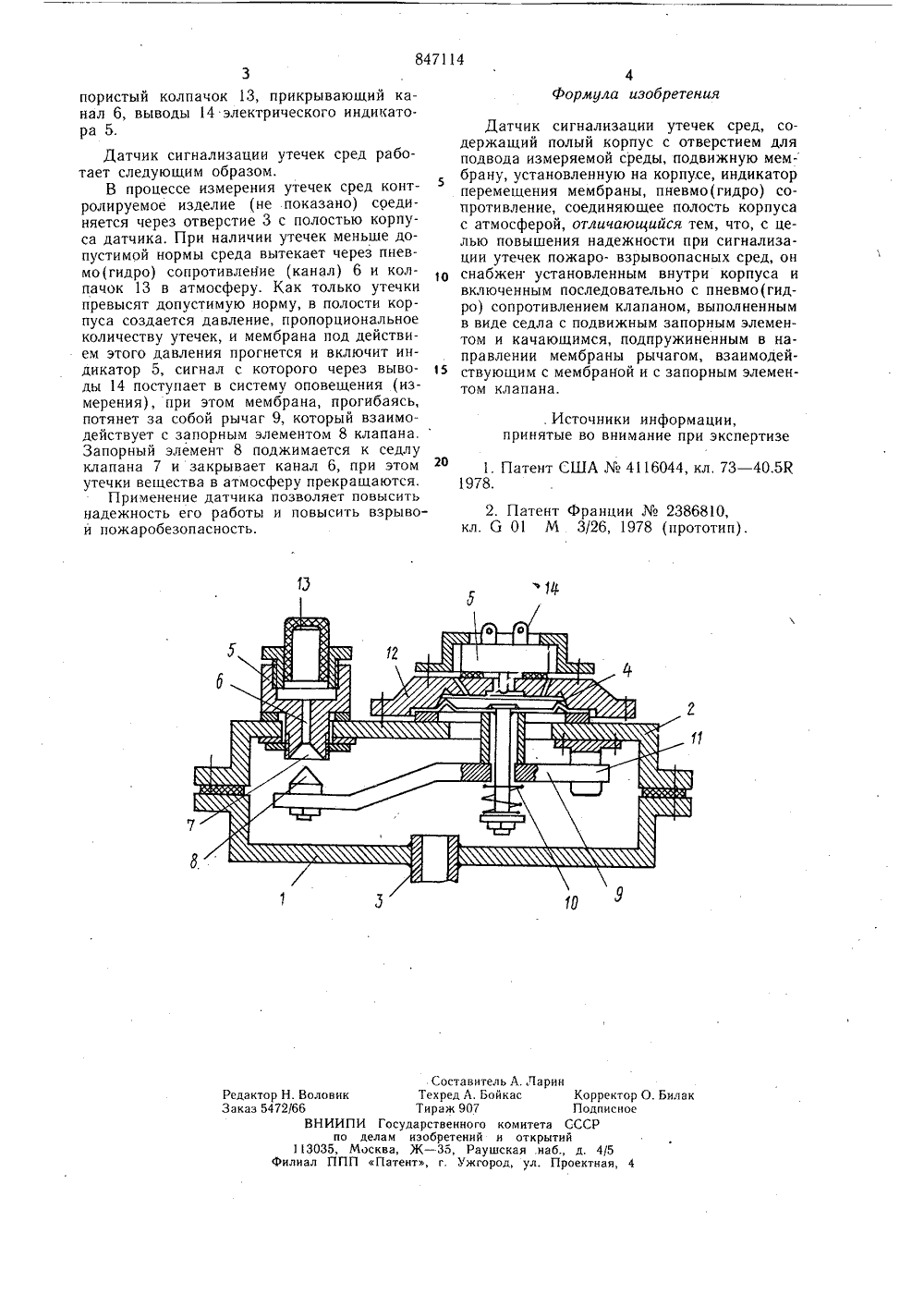

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик1847114(51) М. Кл. 601 МЗ/26 Гасударственный кемитет ло делам изобретений и еткрмтий(72) Автор изобретения фг 1 О. И. Гохфельд(54) ДАТЧИК СИГНАЛИЗАЦИИ УТЕЧЕК СРЕД Изобретение относится к устройствам для обнаружения утечек газов или жидкостей, конкретно к обнаружению утечек пожаро- и взрывоопасных сред.Известен датчик утечек, в качестве которого используется датчик давления, подключенный к кожуху течеопасного узла 1,Недостатком датчика является высокая вероятность ложного срабатывания, когда величина течи не превышает допустимую, за счет постепенного накапливания газа (жидкости) в измеряемом объеме.Наиболее близким по технической сущности и достигаемому эффекту к изобретению является датчик сигнализации утечек сред, содержащий полый корпус с отверстием для подвода измеряемой среды, под - вижную мембрану, установленную на корпусе, индикатор перемещения мембраны, пневмо(гидро) сопротивление, соединяющее полость корпуса с атмосферой 2. Недостатком этого датчика при контроле утечек пожаро-взрывоопасных сред является вытекание в атмосферу неконтролируемого количества сред, которые могут превысить безопасный уровень. 2Цель изобретения - повышение надежности при сигнализации утечек пожаро-взрывоопасных сред.Цель достигается тем, что датчик сигнализации утечек сред снабжен установленным внутри корпуса и включенным последовательно с пневмо (гидро) сопротивлением клапаном, выполненным в виде седла с подвижным запорным элементом и качающимся, подпружиненным в направлении мембраны рычагом, взаимодействующим с мембраной и с запорным элементом клапана.На чертеже изображен датчик сигнализации утечек.Датчик содержит полый разъемный корпус, состоящий из двух частей 1 и 2, с отверстием 3 для подвода измеряемой среды, 1 подвижную мембрану 4, установленную начасти 2 корпуса, индикатор 5 перемещения мембраны 4, пневмо(гидро) сопротивление (канал) 6, соединяющее полость корпуса с атмосферой седло клапана 7, запорный элемент 8 клапана, рычаг 9, взаимодействую- аО щий с мембраной 4 и запорным элементом 8клапана, пружину 10, поджимающую рычаг 9 в направлении мембраны 4, ось 11 вращения рычага 9, крышку 12 мембраны,Составитель А Техред А. Бойкас Тираж 907 И Государственного ком делам изобретений и о осква, Ж - 35, Раушска Патент, г. Ужгород, Ларин Корректор О. БилаПодписноеитета СССРткрытийя .наб., д. 4/5ул. Проектная, 4 Редактор Н. ВоловикЗаказ 5472/66ВНИИПпо113035, МФилиал ППП 3пористый колпачок 13, прикрывающий канал 6, выводы 14 электрического индикатора 5.Датчик сигнализации утечек сред работает следующим образом.В процессе измерения утечек сред контролируемое изделие (не показано) соединяется через отверстие 3 с полостью корпуса датчика. При наличии утечек меньше допустимой нормы среда вытекает через пневмо(гидро) сопротивление (канал) 6 и колпачок 13 в атмосферу. Как только утечки превысят допустимую норму, в полости корпуса создается давление, пропорциональное количеству утечек, и мембрана под действием этого давления прогнется и включит индикатор 5, сигнал с которого через выводы 14 поступает в систему оповещения (измерения), при этом мембрана, прогибаясь, потянет за собой рычаг 9, который взаимодействует с запорным элементом 8 клапана,Запорный элемент 8 поджимается к седлу клапана 7 и закрывает канал 6, при этом утечки вещества в атмосферу прекращаются.Применение датчика позволяет повысить надежность его работы и повысить взрывои пожаробезопасность. Датчик сигнализации утечек сред, содержащий полый корпус с отверстием для подвода измеряемой среды, подвижную мем- брану, установленную на корпусе, индикатор перемещения мембраны, пневмо(гидро) сопротивление, соединяющее полость корпуса с атмосферой, отличающийся тем, что, с целью повышения надежности при сигнализации утечек пожаро- взрывоопасных сред, он снабжен установленным внутри корпуса и включенным последовательно с пневмо(гидро) сопротивлением клапаном, выполненным в виде седла с подвижным запорным элементом и качающимся, подпружиненным в направлении мембраны рычагом, взаимодействующим с мембраной и с запорным элементом клапана.. Источники информации,принятые во внимание при экспертизе
