Способ определения дефектов износаподшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 847127
Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн
Текст

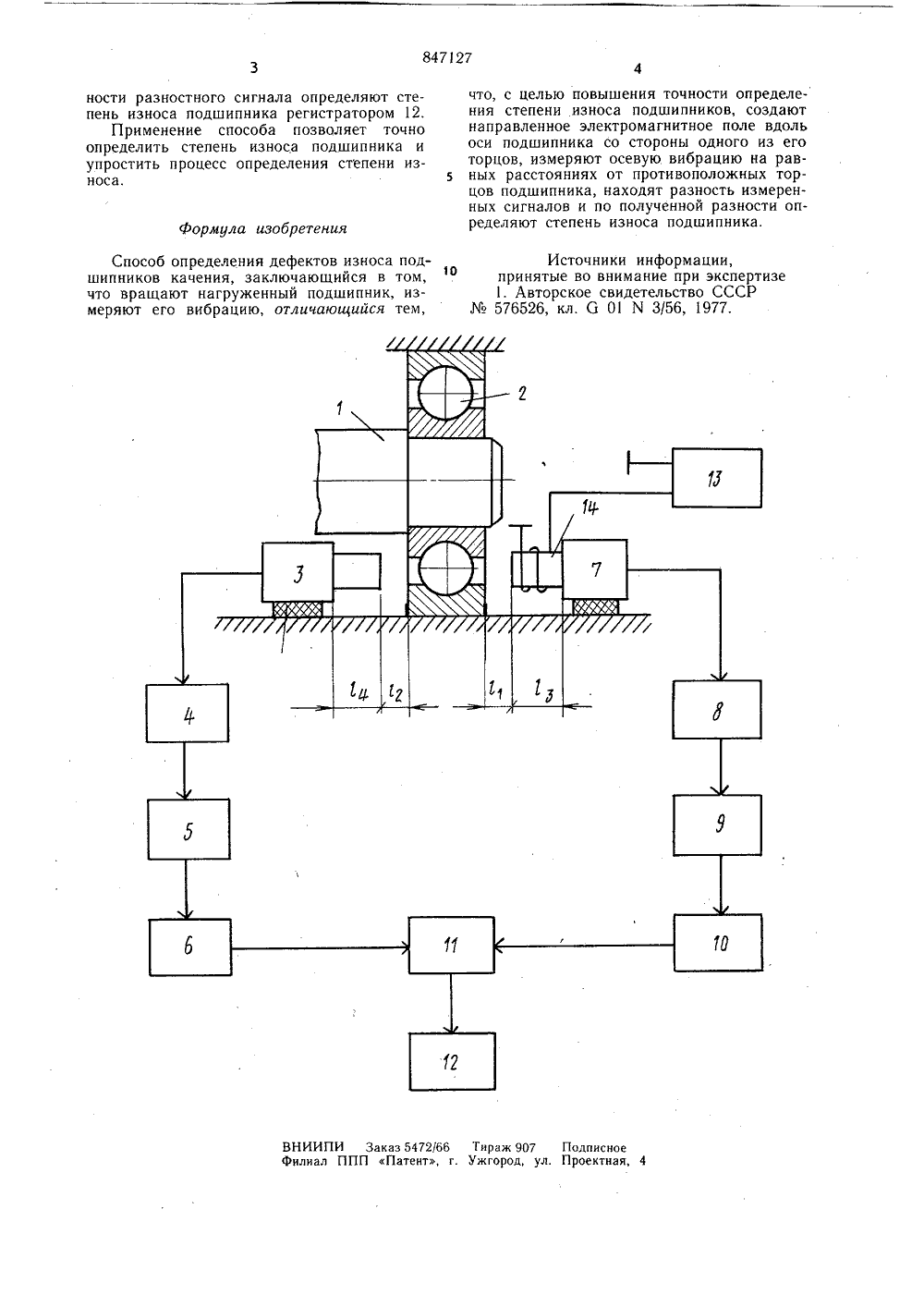

Союз СоветскикСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 847127по делан изобретений и еткрнтийКаунасский политехнический институт им, Антанаса Снечкуса(54) СПОСОБ ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ ИЗНОСА ПОДШИПНИКОВ КАЧЕНИЯИзобретение относится к подшипниковой промышленности и может быть использовано для определения степени износа подшипников.Известен способ для диагностики подшипников, заключающийся в том, что вращают нагруженный подшипник и изменяют его вибрацию 1 .Однако данный способ обладает тем недостатком, что не позволяет с достаточной для прокатки точностью определять степень износа подшипников.Цель изобретения - повышение точности определения степени износа подшипников.Поставленная цель достигается тем, что вращают нагруженный подшипник, создают направленное электромагнитное поле вдоль оси подшипника со стороны одного из его торцов, измеряют осевую вибрацию на равных расстояниях от противоположных торцов подшипника, находят разность измеренных сигналов и по полученной разности определяют степень износа подшипника.На чертеже изображена блок-схема устройства для осуществления способа. Устройство содержит приводной вал 1 для вращения испытуемого подшипника 2, первые последовательно соединенные вибродатчик 3, усилитель 4, фильтр 5 высоких частот, формирователь 6 импульсов, вторые последовательно соединенные вибродатчик 7, усилитель 8, фильтр 9 высоких частот, формирователь 1 О импульсов, а также последовательно соединенные схему 11 вычитания и регистратор 12 и блок 13 питания с электромагнитом 14. При этом выходы формирователей 6 и 10 импульсов соединены с первым и вторым входами схемы 11 вычитания.Способ осуществляют следующим образом. 1 Устанавливают подшипник 2 на приводной вал 1, нагружают, вращают, создают блоком 13 питания с электромагнитом 14 направленное электромагнитное поле вдоль оси подшипника со стороны одного из его торцов, измеряют вибродатчиками 3 и 7 20 осевую вибрацию на равных расстояниях отпротивоположных торцов подшипника, с помощью схемы вычитания 11 находят разность измеренных сигналов и по интенсив847127 Формула изобретения ВНИИПИ Заказ 5472/66 Тираж 907 ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4 ности разностного сигнала определяют степень износа подшипника регистратором 12,Применение способа позволяет точно определить степень износа подшипника и упростить процесс определения степени износа. Способ определения дефектов износа подшипников качения, заключающийся в том, что вращают нагруженный подшипник, измеряют его вибрацию, отличающийся тем,что, с целью повышения точности определения степени износа подшипников, создают направленное электромагнитное поле вдоль оси подшипника со стороны одного из его торцов, измеряют осевую вибрацию на равных расстояниях от противоположных торцов подшипника, находят разность измеренных сигналов и по полученной разности определяют степень износа подшипника. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 576526, кл. б 01 1 М 3/56, 1977.
СмотретьЗаявка
2770117, 12.04.1979
КАУНАССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТИМ. AHTAHACA СНЕЧКУСА
БАМБАЛАС ПЯТРАС БРОНЕВИЧ, ЖЕГАС ВИДМАНТАС ИОНОВИЧ, РОНДОМАНСКАС МЕЧИСЛОВАС СТАСЕВИЧ, ЧУПРИН ВЛАДИМИР ИГНАТЬЕВИЧ
МПК / Метки
МПК: G01M 13/04
Метки: дефектов, износаподшипников, качения
Опубликовано: 15.07.1981
Код ссылки
<a href="https://patents.su/2-847127-sposob-opredeleniya-defektov-iznosapodshipnikov-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения дефектов износаподшипников качения</a>
Машина для испытания подшипников на износ
Номер патента: 56078
Опубликовано: 01.01.1939
Автор: Полисадов
МПК: G01M 13/04, G01N 3/56
Метки: износ, испытания, подшипников
...на ведущем валу 13 дннамометра.Эта часть муфты выполнена в виде стального цилиндрического полого корпуса 16, в котором симметрично установлены две шарнирно-рычажные системы динамометра. Каждая шарнирно- рычажная система состоит из приемного рычага с каленым кулачком 17 для упора в поводок диска, промежуточной тяги и малого рычага с каленым кулачком 19 для упора в стержень 20 полого вала динамометра.Эти две симметрично расположенные системы обеспечивают осевое давление на стержень, совершенно исключая вредные влияния сил, эксцентрично приложенных к торцу стержня 20.При одностороннем нажатии на стержень вредное влияние сил, эксцентрично приложенных к торцу стержня, было бы неизбежно.Шарнирное соединение и опоры рычажных систем...
Устройство контроля износа подшипника
Номер патента: 1656373
Опубликовано: 15.06.1991
МПК: G01M 13/04
Метки: износа, подшипника
...кольца или вала 9. По мере износа подшипника зазоры между валом и пластинами последовательно выбираются и замыкаются независимые электрические цепи, образованные валом, регистрирующей аппаратурой и соответствующей пластиной датчика 2, 3 ил,показана). Пластины 5-7 установлены с разными зазорами относительно либо внутреннего кольца 3, либо втулки 9, либо непосредственно цапфы 2 вала. Зазоры равны измеряемым величинам износа подшипника от минимально до максимально О допустимого. Количество пластин может (Я быть различным, 0 сУстройство работает следующим обра- (Д эом. 4По мере износа подшипника выбирается зазор между цапфой 2 вала и пластиной 5 и при касании вала пластины 5 в регистрирующей аппаратуре срабатывает световая или...
Сигнализатор критического износа подшипника
Номер патента: 219420
Опубликовано: 01.01.1968
Автор: Красюк
МПК: F16C 17/00, G08B 23/00
Метки: износа, критического, подшипника, сигнализатор
...трическую Предмет изобретенияСигнализатор критического износа подшипника, содержащий держатель со стержнем, закрепленный на фланце корпуса подшипника, и прижатый к валу, и сигнальную электрическую цепь, отличающийся тем, что, с целью повышения надежности сигнализации при наличии влаги или загрязнения между валом и сцгнализатором, держатель выполнен в виде пластмассовой капсулы, касающейся вала, в которую запрессован стержень, отделенный от вала пластмассовым слоем. тель ка- тер- вым аетаги за 15 ым Известны сигнализаторы критичес са подшипника, содержащие дер стержнем, закрепленный на фланц подшипника, и сигнальную элек цепь. Отличие предложенного сигнализатора известных заключается в том, что держа выполнен в виде пластмассовой...
Стенд для испытания подшипников качения при действии вибраций
Номер патента: 491063
Опубликовано: 05.11.1975
Автор: Геллер
МПК: G01M 13/04
Метки: вибраций, действии, испытания, качения, подшипников, стенд
...момента сил трения, корпус с установленными в нем двумя опорными для вала подшипниками и эксцентрик для создания вибраций на наружное кольцо.Однако в известных стендах вибрации, создаваемые эксцентриком, приложены к корпусу стенда, в котором установлены неподвижно наружные кольца подшипников. Кроме того, эти вибрации имеют низкую частоту и малый диапазон изменения.В действительных условиях работы многих подшипников вибрации действуют на вращающееся внутреннее кольцо подшипника с широким диапазоном.Предлагаемый стенд отличается от известного тем, что на валу установлен ротор с двумя явно выраженными полюсами, а на внутренней поверхности корпуса расположены электромагниты, взаимодействующие с полюсами ротора.На фиг. 1 изображен...
Датчик износа шатунного подшипника
Номер патента: 1516878
Опубликовано: 23.10.1989
Автор: Кулаев
МПК: G01N 3/56
Метки: датчик, износа, подшипника, шатунного
...Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к контролю технического состояния механизмов и может быть использовано при эксплуатационном контроле поршневых компрес 5 соров и двигателей виутреннего сгорания.Целью изобретения является повышение точности определения износа шатунного подшипника сухого трения путем срабатывания датчика при вытекании жидкости из корпусаНа чертеже изображена схема датчи" ка.Датчик содержит корпус 1; изнашиваемый элемент 2, закрепленный в корпусеи сопрягаемый с поверхностью тренияподшипника, втулку 3 из материала, проницаемого для жидкости, и боек 4, предназначенный для размещения в полости корпуса 1, боек 4 имеет нулевую...
