Стенд для контроля и регулировкивинтовых передач качения

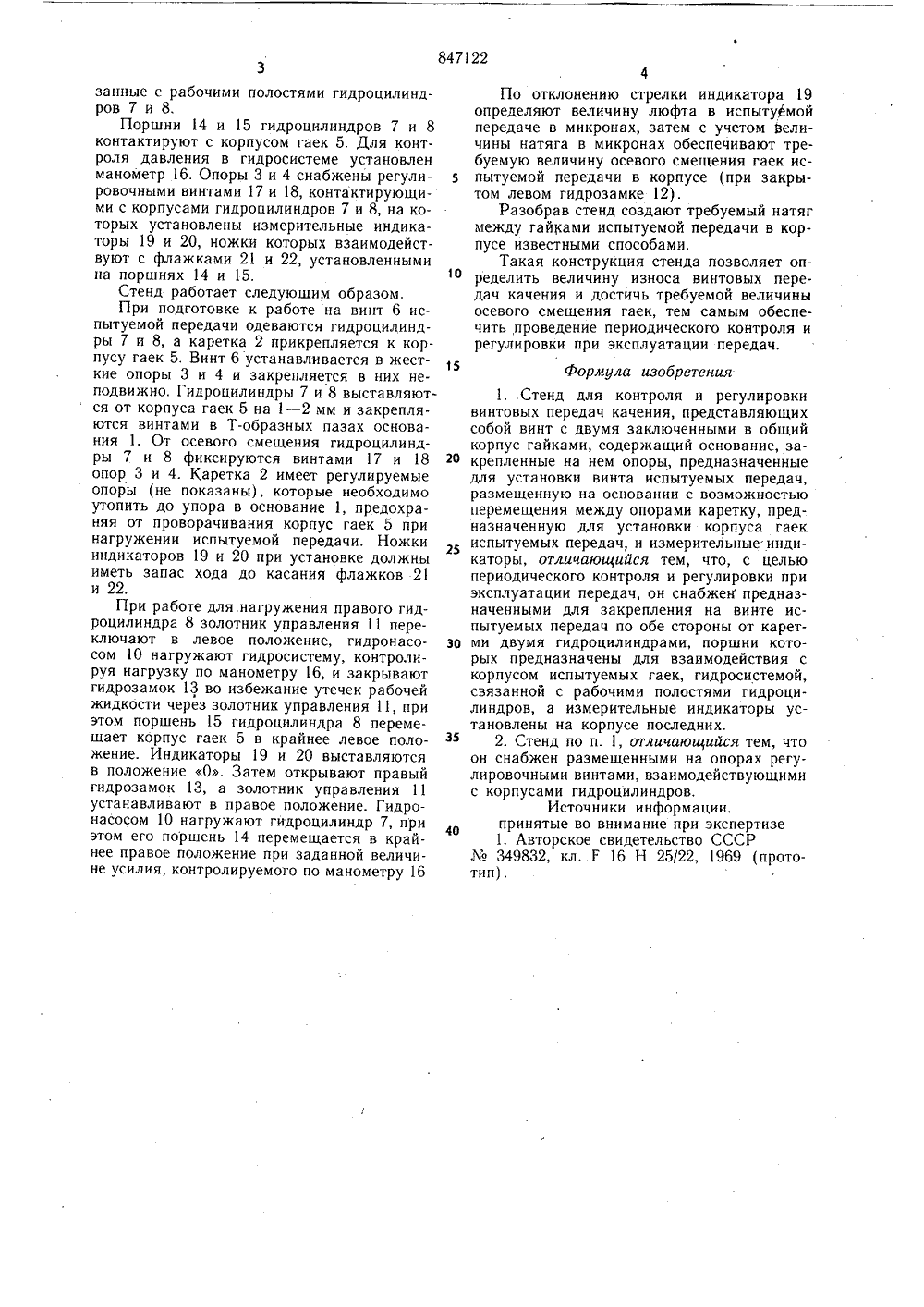

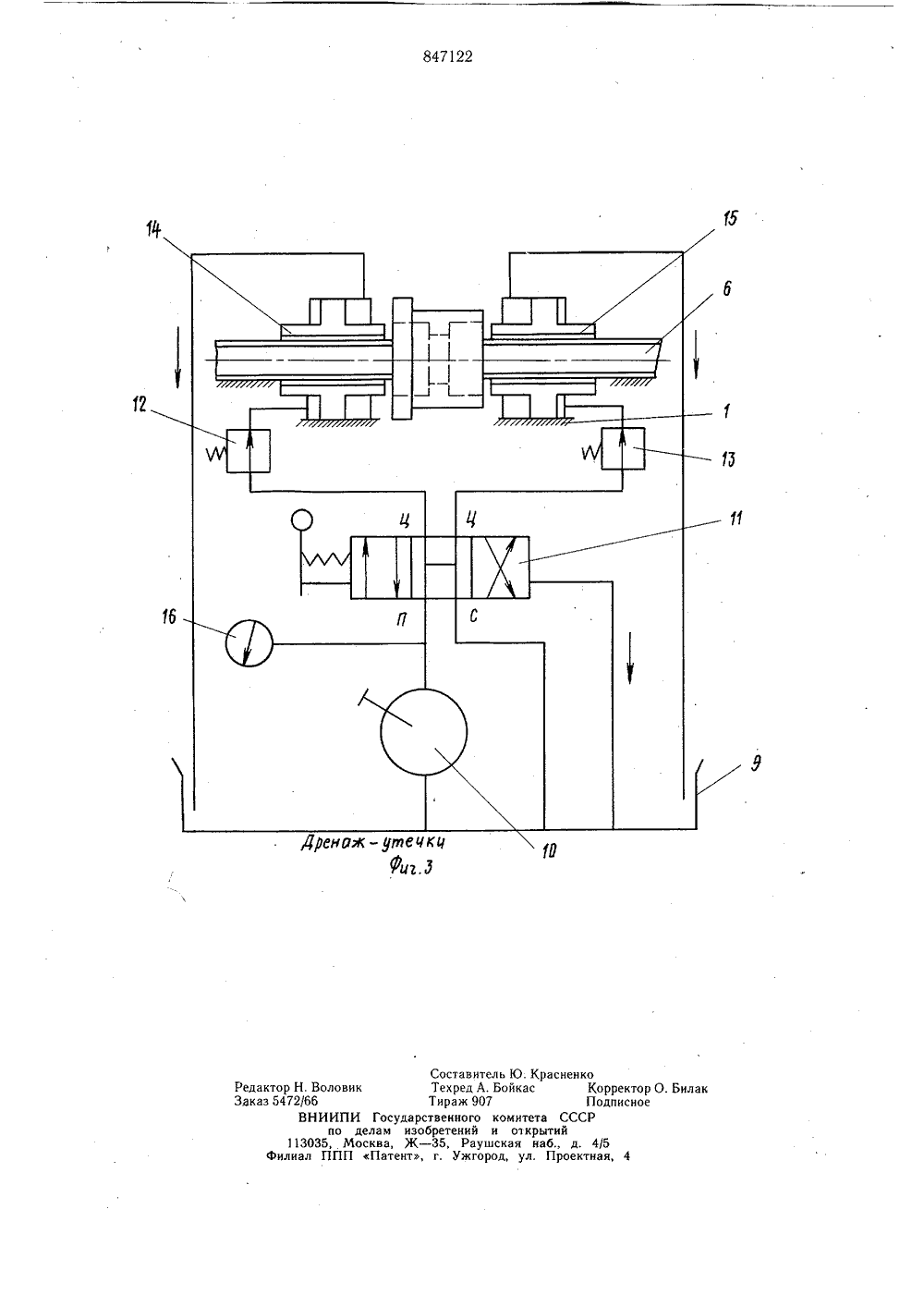

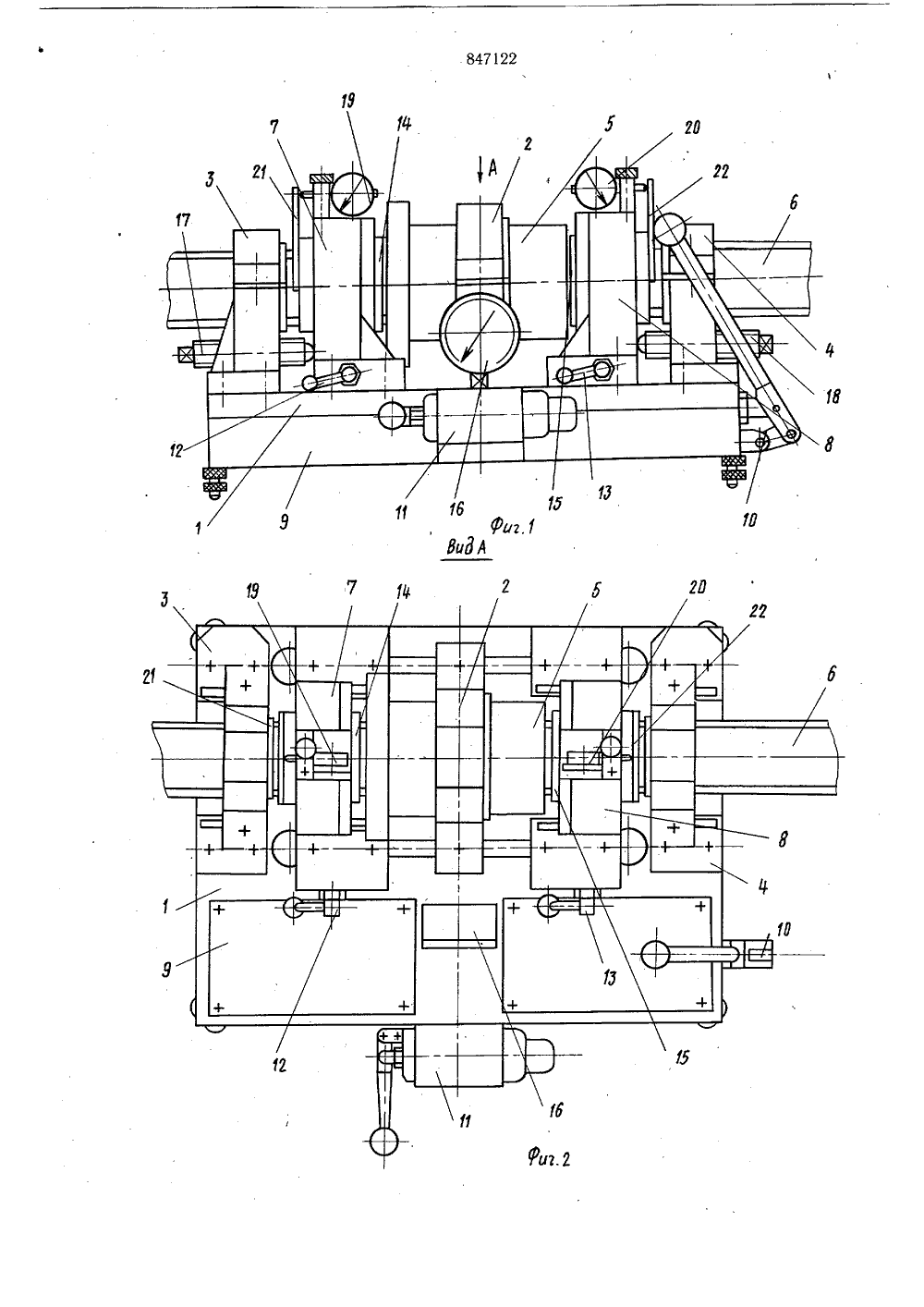

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскмкСоциалистическихРеспублик и 847122(72) Авторы изобретения Б. А. Вахитов, А. С. Кашеваров и П. Я. Соболев Уральский дважды ордена Ленина, ордена Октябрьской Революции,ордена Красного Знамени, ордена Отечественной войны 1 степени,ордена Трудового Красного Знамени и ордена Красное Знамя Труда завод тяжелого машиност оения им. Се го О джоникидзе(54) СТЕНД ДЛЯ КОНТРОЛЯ И РЕГУЛИРОВКИ ВИНТОВЫХ ПЕРЕДАЧ КАЧЕНИЯИзобретение относится к машиностроению, а именно к испытательной технике и может быть использовано для проведения контрольно-регулировочных работ при сборке и обслуживании винтовых передач качения, используемых в механизмах возвратно- поступательного движения.Известен стенд для контроля и регулировки винтовых передач качения, представляющий собой винт с двумя заключенными в;общий корпус гайками, содержащий основание, закрепленные на нем опоры, предназначенные для установки винта испытуемых передач, размещенную на основании с возможностью перемещения между опорами каретку, предназначенную для установки корпуса гаек испытуемых передач, и измерительные индикаторы 111.Недостаток данного стенда заключается в том, что он обеспечивает контроль и регулировку винтовых передач качения только при их сборке.Цель изобретения - обеспечение периодического контроля и регулировки при эксплуатации передач.Указанная цель достигается тем, что стенд снабжен предназначенными для закрепления на винте испытуемых передач по обе стороны от каретки двумя гидроцилиндрами, поршни которых предназначены для взаимодействия с корпусом испытуемых гаек, гидросистемой, связанной с рабочим и полостями гидроцилиндров, а измерительные 5 индикаторы установлены на корпусе последних.Кроме того, стенд снабжен размещенными на опорах регулировочными винтами, взаимодействующими с корпусами гидроцилиндров.На фиг. 1 изображен стенд, общий вид;на фиг. 2 - вид А на фиг. 1; на фиг. 3 - принципиальная гидрокинематическая схема стенда.Стенд содержит основание 1, установленные на нем каретку 2 и опоры 3 и 4 для крепления соответственно корпуса гаек 5 и винта 6 испытуемых передач, размещенные на последнем по обе стороны от каретки 2 два гидроцилиндра 7 и 8, выполненных кольцевыми с центральными отверстиями в зз корпусах для пропуска винта 6, и гидросистему, включающую последовательно соединенные гидробак 9, гидронасос 10, золотник управления 11 и гидрозамки 12 и 13, связанные с рабочими полостями гидроцилиндров 7 и 8.Поршни 14 и 15 гидроцилиндров 7 и 8 контактируют с корпусом гаек 5. Для контроля давления в гидросистеме установлен манометр 16. Опоры 3 и 4 снабжены регулировочными винтами 17 и 18, контактирующими с корпусами гидроцилиндров 7 и 8, на которых установлены измерительные индикаторы 19 и 20, ножки которых взаимодействуют с флажками 21 и 22, установленными на поршнях 14 и 15.Стенд работает следующим образом.При подготовке к работе на винт 6 испытуемой передачи одеваются гидроцилиндры 7 и 8, а каретка 2 прикрепляется к корпусу гаек 5. Винт 6 устанавливается в жесткие опоры 3 и 4 и закрепляется в них неподвижно. Гидроцилиндры 7 и 8 выставляются от корпуса гаек 5 на 1 - 2 мм и закрепляются винтами в Т-образных пазах основания 1. От осевого смещения гидроцилиндры 7 и 8 фиксируются винтами 17 и 18 опор 3 и 4. Каретка 2 имеет регулируемые опоры (не показаны), которые необходимо утолить до упора в основание 1, предохраняя от проворачивания корпус гаек 5 при нагружении испытуемой передачи. Ножки индикаторов 19 и 20 при установке должны иметь запас хода до касания флажков 21 и 22.При работе для.нагружения правого гидроцилиндра 8 золотник управления 11 переключают в левое положение, гидронасосом 10 нагружают гидросистему, контролируя нагрузку по манометру 16, и закрывают гидрозамок 13 во избежание утечек рабочей жидкости через золотник управления 11, при этом поршень 15 гидроцилиндра 8 перемещает корпус гаек 5 в крайнее левое положение. Индикаторы 19 и 20 выставляются в положение О. Затем открывают правый гидрозамок 13, а золотник управления 11 устанавливают в правое положение. Гидро- насосом 10 нагружают гидроцилиндр 7, при этом его поршень 14 перемещается в крайнее правое положение при заданной величине усилия, контролируемого по манометру 16 4По отклонению стрелки индикатора 19определяют величину люфта в испытуемой передаче в микронах, затем с учетом Величины натяга в микронах обеспечивают требуемую величину осевого смещения гаек испытуемой передачи в корпусе (при закрытом левом гидрозамке 12).Разобрав стенд создают требуемый натягмежду гайками испытуемой передачи в корпусе известными способами.Такая конструкция стенда позволяет определить величину износа винтовых передач качения и достичь требуемой величины осевого смещения гаек, тем самым обеспечить проведение периодического контроля и регулировки при эксплуатации передач.Формула изобретения1. Стенд для контроля и регулировкивинтовых передач качения, представляющих собой винт с двумя заключенными в общий корпус гайками, содержащий основание, закрепленные на нем опоры, предназначенные для установки винта испытуемых передач, размещенную на основании с возможностью перемещения между опорами каретку, предназначенную для установки корпуса гаек испытуемых передач, и измерительные индикаторы, отличающийся тем, что, с целью периодического контроля и регулировки при эксплуатации передач, он снабжен предназначенными для закрепления на винте испытуемых передач по обе стороны от карет- ЗО ми двумя гидроцилиндрами, поршни которых предназначены для взаимодействия с корпусом испытуемых гаек, гидросистемой, связанной с рабочими полостями гидроцилиндров, а измерительные индикаторы установлены на корпусе последних.2. Стенд по п. 1, отличающийся тем, чтоон снабжен размещенными на опорах регулировочными винтами, взаимодействующими с корпусами гидроцилиндров.Источники информации.принятые во внимание при экспертизе 1. Авторское свидетельство СССР349832, кл. Г 16 Н 25/22, 1969 (прототип).Со Те Редактор Н. ВоловиЗаказ 5472/66ВНИИПИпо113035, Мфилиал ППП ТирГосударстве елам изобрет сква, Ж - 35 Патент, г.
