Номер патента: 1016602

Опубликовано: 07.05.1983

Авторы: Маслихов, Марсаков, Миронов, Рязанов, Давыдов

МПК: F16J 15/34

Метки: уплотнение, торцовое

...внаправлении вращения вала,На фиг. 1 изображено уплотнение; 40на фиг. 2 - виц А на фиг, 1; на фиг. 3 разрез Б-Б на фиг. 2.Торцовое уплотнение состоит иэ установленного в корпусе 1 неподвижногоконтактного кольца 2 и установленного на валу 3 вращающегося контактного кольца 4; в котором на наружной цилиндрической поверхности выполнены сегментные канавки 5, расположенные наклоннок рабочему торцу кольна, причем расстояние межцу канавкой и рабочим торцомуменьшается в направлении вращения валаУплотнение работает следующим образом,При вращении вала в результате трения контактных колец происхоцит их нагрев и соответствующее температурноерасширение, при этом уплотняемая жидкость протекает по сегментным канавкам,охлаждая прилежащую область...

Номер патента: 1000645

Опубликовано: 28.02.1983

Авторы: Миронов, Марсаков, Маслихов, Давыдов, Рязанов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...деформаций его участков.Поскольку отверстия расположены группами и расстояние между соседними отверстиями в каждой группе переменно, температурное поле по длине окружности кольца также переменно: наиболее охлажденный участок кольца соответствует частому расположению отверстий, по мере увеличения4 г расстояния между отверстиями температура растет. При таком изменении температур между рабочими поверхностями образуются клиновидные зазоры, суживающиеся в 5направлении относительного скольжения неподвижного кольца, протяженность диффузорного участка при этом уменьшается. Клиновые зазоры аналогичной формы образуются при выполнении отверстий в каждой группе разной глубины или выполнении перемен О ным расстояния между отверстиями в каждой...

Номер патента: 889987

Опубликовано: 15.12.1981

Авторы: Рязанов, Пирожков, Киселев, Марсаков, Зикеев

МПК: F16J 15/34

Метки: уплотнение, плавающее

...кольцо снабжено металлическим бандажом, поменьшей мере, частично охватывающимкольцо по его ширине, причем щиринапоказано предлагаемое плвнение; на фиг. 2 - то же, бандажом (попе ечное се889087 ю,2 Составитель С. Рязановелемеш Техред И, Гайду Корректор В. Бутяга актор М Заказ 1093 ВНИИ ГИ по де 113035, 8 Тир енно ений 1009 Подпискомитета СССРс.открытийушская наб., д, 4/5 Государствлам изобрет осква, Ж-З Патентф, г, Ужгород, ул, Проектная ал ПП эор 5, величина которого определяет утечку через сплотнение.При повышении температуры полимерного плавающего кольца в процессе трения, имеющего коэффициент тепловогорасширения в несколько раз больший, чему металла бандажа, происходит деформация его поперечного сечения. Со стороныторцового...

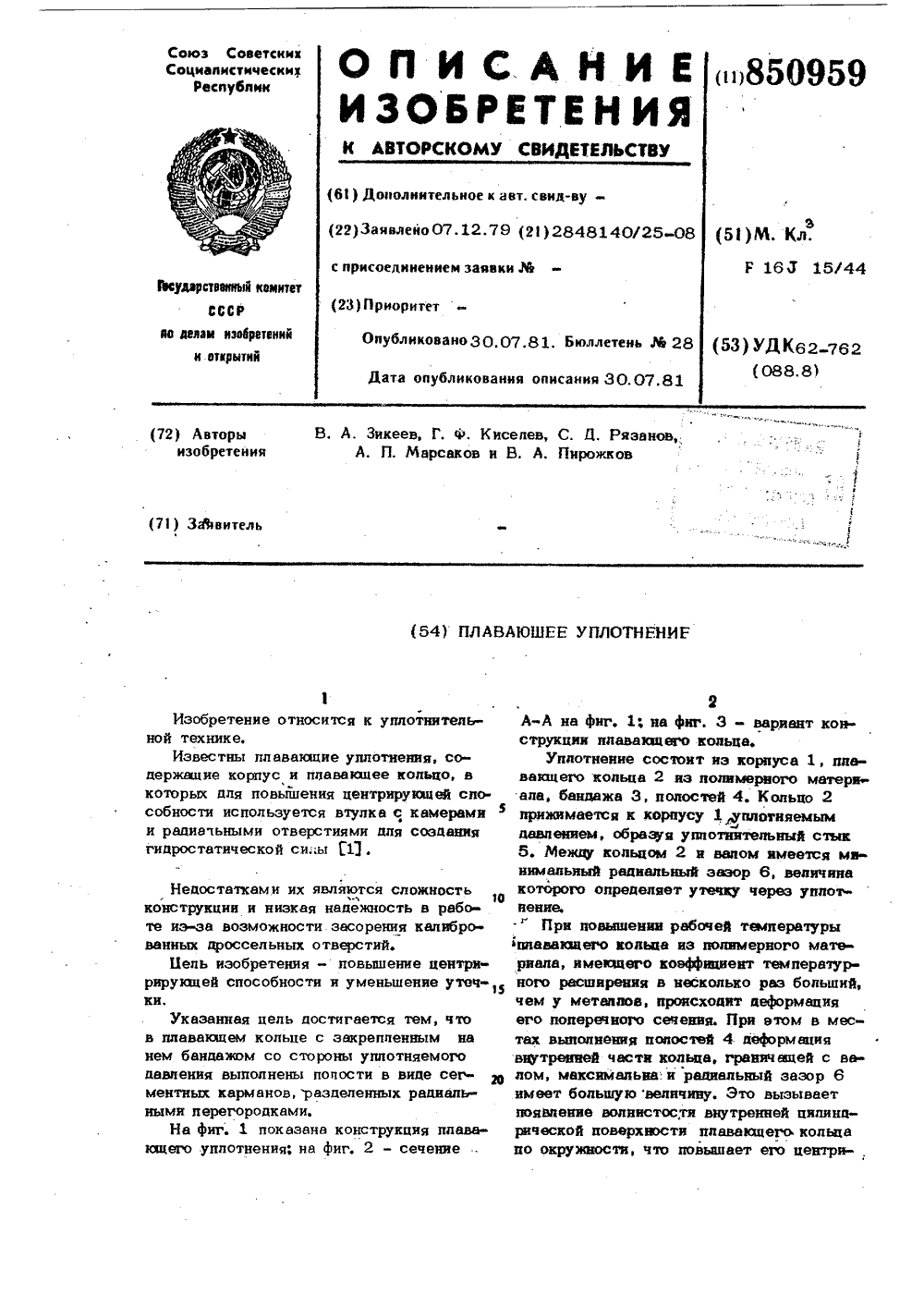

Номер патента: 850959

Опубликовано: 30.07.1981

Авторы: Рязанов, Киселев, Зикеев, Марсаков, Пирожков

МПК: F16J 15/44

Метки: уплотнение, плавающее

...бандажа 3, полостей 4. Копьцо 2 прижимается к корпусу 1 уппотняемьтм давпением, образуя уппотнитепьный стык 5. Между копьцом 2 и ваном имеется мннимапьный радиальный зазор 6 вепичяна которого опредепяет утечку через уплотнение.При повьппении рабочей температуры фппааакщего копьца из подимерного материада, имекщего коэффициент температурного расширения в нескопько раз больший, чем у метаппоа, происходит деформация его поперечного сечения. При этом в местах выпопнения попостей 4 деформация внутренней части кольца, граничащей с ведом, максимапьна. и радиапьный зазор 6 имеет бопьшую вепичину. Это вызывает попадание вопнистости внутренней цилиндрической поверхности плаваю(пего кольца по окружности, что повьапает его центри-,каэ 62 47 Тираж...

Номер патента: 819412

Опубликовано: 07.04.1981

Авторы: Киселев, Рязанов, Савин, Марсаков

МПК: F04D 29/18

Метки: центробежное, колесо

...Изобретение от ситстроению, а именнасосам.Известно центробежное коледержащее несущий диск с радиами рабочими .каналами цилиндриформы, частично открытыми поющим на одной иэ боковых стор( )диска и соединяющими полостивания и нагнетания 11.Однако это колесо имеет ниКПД и напор из-за малого коликаналов, которые можно раэмеснесущем диске при больших отнях наружного диаметра колесаметру входа.Цель изобретения - пов.и напора.Укаэанная цель достигаетсячто между рабочими каналами виены тупиковыеканалы, частичоткрытые по образующим на однбоковых сторон диска и имеющиход со стороны полости нагнетОтношение ширины каналов в меальном сечении к их диаметру0,8-0,85.На фиг. 1 изображеноное колесо; на фиг. 2А-А фиг. 1 на фиг. 3 олесо имеет несуад...

Номер патента: 796501

Опубликовано: 15.01.1981

Авторы: Киселев, Марсаков, Рязанов, Зикеев

МПК: F16C 17/03

Метки: скольжения, радиально-упорный, подшипниковыйузел

...относительно внутренней поверхности корпуса 1 контакти рующие с торцовыми поверхностямивкладыша б упорные кольца 10 и 11.На поверхности 9. вкладЫша б, а также на внутренней торцовой поверхности упорного кольца 10,контактирую- щщей с другой торцовой поверхностью8 вкладыша б, выполнены сквозные радиальные канавки 12 и 13, На наружныхторцовых поверхностях 14 и 15 упорныхколец 10 и 11 выполнены дополнительные радиальные канавки 16 и 17, открытые в сторону иэ наружных .боковыхповерхностей 18 и 19. В,корпусе 1выполнен канал 20, сообщающийся с картером 2 и с зазором 21 между корпусом 1 и упорным кольцом 10. Зазор22 между валом 3 и крышкой 5 сообщается с картером 2. На валу 3 может бытьукреплена опорная втулка 23,Устройство работает следующим...

Номер патента: 785573

Опубликовано: 07.12.1980

Авторы: Зикеев, Рязанов, Марсаков, Киселев

МПК: F16J 15/34

Метки: уплотнение, торцовое

...вязкостного трения появляется избыточное давление. Таким образомдостигается некоторая разгрузка трущихся поверхностей.Геометрические размеры и количество канавок выполняются в зависимостиот необходимой степени разгрузки, материала и размеров уплотнительных колец.Для повышения гидродинамическогоэффекта канавки располагают на различных радиусах (в пределах одного секторакольцевой поверхности, фиг, 4), либосо смещением концов одних канавок ксредней части канавок, расположенных.на ближайшем радиусе (фиг, 2),Для усиления разгрузочного эффектаканавки могут выполняться не осесимметричными (фигб). Это приводит к появ -ленпю некоторого допустимого перекосаи вследствие этого дополнительных разгрузочных сил, увеличивающих степень...

Номер патента: 730586

Опубликовано: 30.04.1980

Авторы: Лищина, Киселев, Бахурец, Зикеев, Марсаков

МПК: B29C 17/00

Метки: кольцевых, узлах, полиамидных, трения

...удельноедавление при трении до подплавленияповерхности полиамидапосле чего730586 Формула изобретения Составитель В,ЗябловаРедактор Л, Веселовская Техред Н.Бабурка Корректор Е. Папп Заказ 1419/4 Тираж 735 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий. 1 13035, Москва, Ж, Раушская наб.,д, 4/5Филиал ППП Патент 1, г,ужгород, ул,Проектная,4 нагрузку на пару трения снижают (на 20-30 за 3-5 с) при относительном скольжении поверхностей трения.Нагретый поверхностный слой поли- амида, отвердевая в процессе трения, после снижения нагрузки приобретает новые положительные свойства:высокую чистоту поверхности, правильность форьы ответной детали и ориентированную в направлении скольжения моле" кулярную структуру...

Номер патента: 316546

Опубликовано: 01.01.1971

Авторы: Гуштаб, Марсаков, Панфилов

МПК: B23K 9/32

Метки: дугой, наблюдения

...НАБЛЮДЕНИ Изобретение относится к области сварки.Известно устройство для наблюдения за дугой к газоэлектрическим горелкам, состоящееиз корпуса, прозрачного стекла и стеклянногозащитного светофильтра. Однако в таком устройстве светофильтры разрушаются от расши.рения при нагреве, а прозрачное стекло - оттепла дуги.Предложенное устройство отличается от известного тем, что защитный светофильтр свободно установлен между двумя прозрачнымистеклами, образующими с корпусом охлаждаемую камеру.Это позволяет улучшить наблюдения за дугой и увеличить срок службы. 1Через камеру непрерывно циркулирует водаили другая прозрачная жидкость, охлаждающая прозрачные стекла и расположенныйвнутри камеры светофильтр,На чертеже показано устройство. 20Прозрачные...

Номер патента: 83516

Опубликовано: 01.01.1950

Авторы: Родионов, Марсаков

МПК: A21B 1/44, A21B 1/10

Метки: кольцевая, печь, хлебопекарная

Номер патента: 67423

Опубликовано: 01.01.1946

Автор: Марсаков

МПК: C13D 1/08

Метки: батарея, диффузионная
