Торцовое уплотнение вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 785572
Автор: Кревсун
Текст

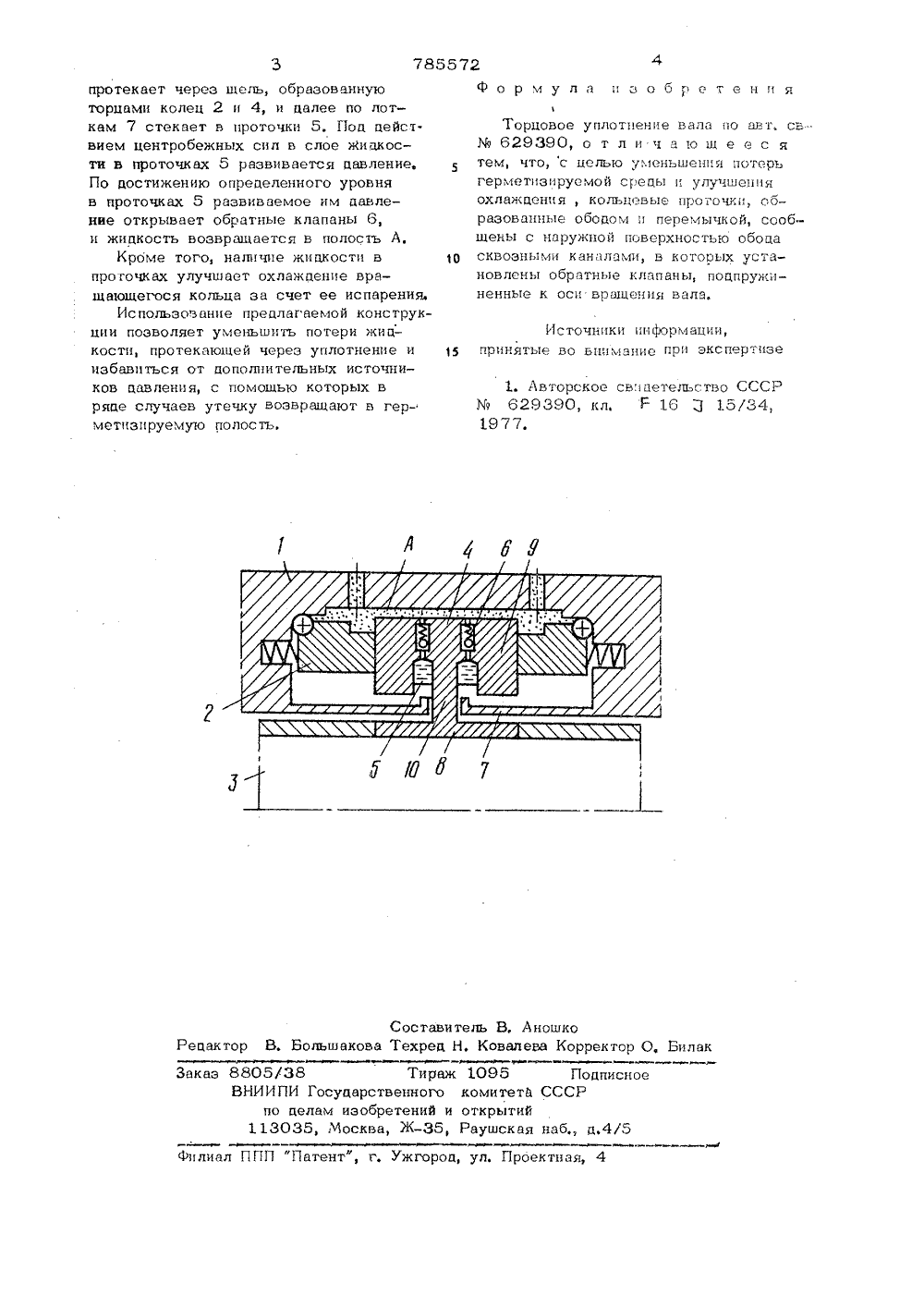

Саоз СоветскихСоциалистическихРеспублнх1785572 3 ) Дополнительное к аыт. саид-ву 629390 2) Заявлено 06, 12,78(2) 2693 166/25-0 1)М. К 16 Д 15/34 с присоединением ваяв тсвударстввнный коиите СССР па рылам наобретеннй н отхрытнй(23) Приорит убликоваио ата опубликов,711 Заяыител тститут ядерной энергетики АН Бе кой ССР я к уплотнп гь использо нефтехи миче оруцования, высокие тр е кобог 1 о опо 1 ио.,:у авт,св.629390но торцовбе уплотнение вала, вращря кольцо которого выполнено в вукрепления на валу ступице и ободсоецицап.ь"х между собой перемычтМежду вну".ренней поверхностью оби поремыской образованы кольцевьти. К тортоным поверхностям ободжаты и.-,одвижные кольца, обеспечтГчНедостатком прототичто утечка ие возвра безвозвратно ухоцит вны и в атмосферу. извест- ающее- тде а,ой.ода 10 лос; па является тоащается в контур, полость мащи.ел;чю изщебне потерьч -ЛУЧЦГИИЕ ОЪ нь обретения является гер,;етиэируемой лажпепияч ецы Изобретение относитс ной технике и может бь в торцовых уплотнениях гс и элер;етического сб которому предьявлтпотся ваи о герметичптости(088,8)0 ия описания 10,12.8 СВОЕ УПЛОТНЕНИЕ ВАЛ 2Это достигается тем, что кольцевь троточки, образованные ободом и лере- лычкой сообщены с наружной поверхностью обоца сквозными каналами, в которых установлены обратные клапань поцпружш,енные к оси вращештя вала.На чертеже показано предлагаемое устройство, разрез вдоль оси вала.С корпусом 1 герметично связаны неподвижные кольца 2, а на валу 3 установлено вращающееся вместе с ним кольцо 4, на внутренней поверхностит которого выполнены проточки 5 соединенные через обратные клапаны 6 с полостью А, в которой нахоцится гермегизируемая среда. Кроме того, в - конструкции установлены направляющие утечку лотки 7, Вращающееся кольцо 4 образовано ступицей 8, обоцом 9, соединенными перемычкой 10.Устройство работает следующим образом. В полость А подается под давлением герметизируемая жидкость. Г 1 од действием перепада давления жидкость785572 Составитель В, АношкоРедактор В, Большакова Техред Н, Ковалева Корректор О, Би каз 8805/38 Тираж 1095 ВНИИПИ Государственного комитета по делам изобретений и открытий 113035 Москва, Ж - 35, РаушскаяПодписноСССР 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 протекает через щель, образованную торцами колец 2 и 4, и далее по лоткам 7 стекает в проточки 5. Под цейст. вием центробежных сил в слое жидкости в проточках 5 развивается давление, По достижению определенного уровня в проточках 5 развиваемое им давление открывает обратные клапаны 6, и жидкость возвращается в полость А,Кроме того, наличие жидкости в прогочках улучшает охлажцение вращающегося кольца за счет ее испарения.Использование предлагаемой конструкции позволяет уменьшить потери жидкости, протекающей через уплотнение и избавиться от дополнительных источников давления, с помощью которых в ряде случаев утечку возвращают в герметизируемую полость. Формула изобретенияТорцовое уплотнение вала по авт, св%629390 о тли чающеес я тем, что, с целью уменьшения потерь герметизируемой среды и улучшения охлаждения, кольцевые проточки, ооразованные ободом и перемычкой, сообщены с наружной поверхностью обода сквозными каналами, в котооых установлены обратные клапаны, подпружиненные к оси вращения вала. Источники информации,5 принятые во впимание при экспертизе 1, Авторское свидетельство СССРМ 629390, кл. Р 16 Д 15/341977.
СмотретьЗаявка
2693166, 06.12.1978
ИНСТИТУТ ЯДЕРНОЙ ЭНЕРГЕТИКИ АН БЕЛОРУССКОЙ ССР
КРЕВСУН ЭДУАРД ПАВЛОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: вала, торцовое, уплотнение
Опубликовано: 07.12.1980
Код ссылки
<a href="https://patents.su/2-785572-torcovoe-uplotnenie-vala.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение вала</a>
