Уплотнительно-опорный узел вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 781469
Авторы: Аврамчук, Михалев, Орлов, Потапов, Трофименко
Текст

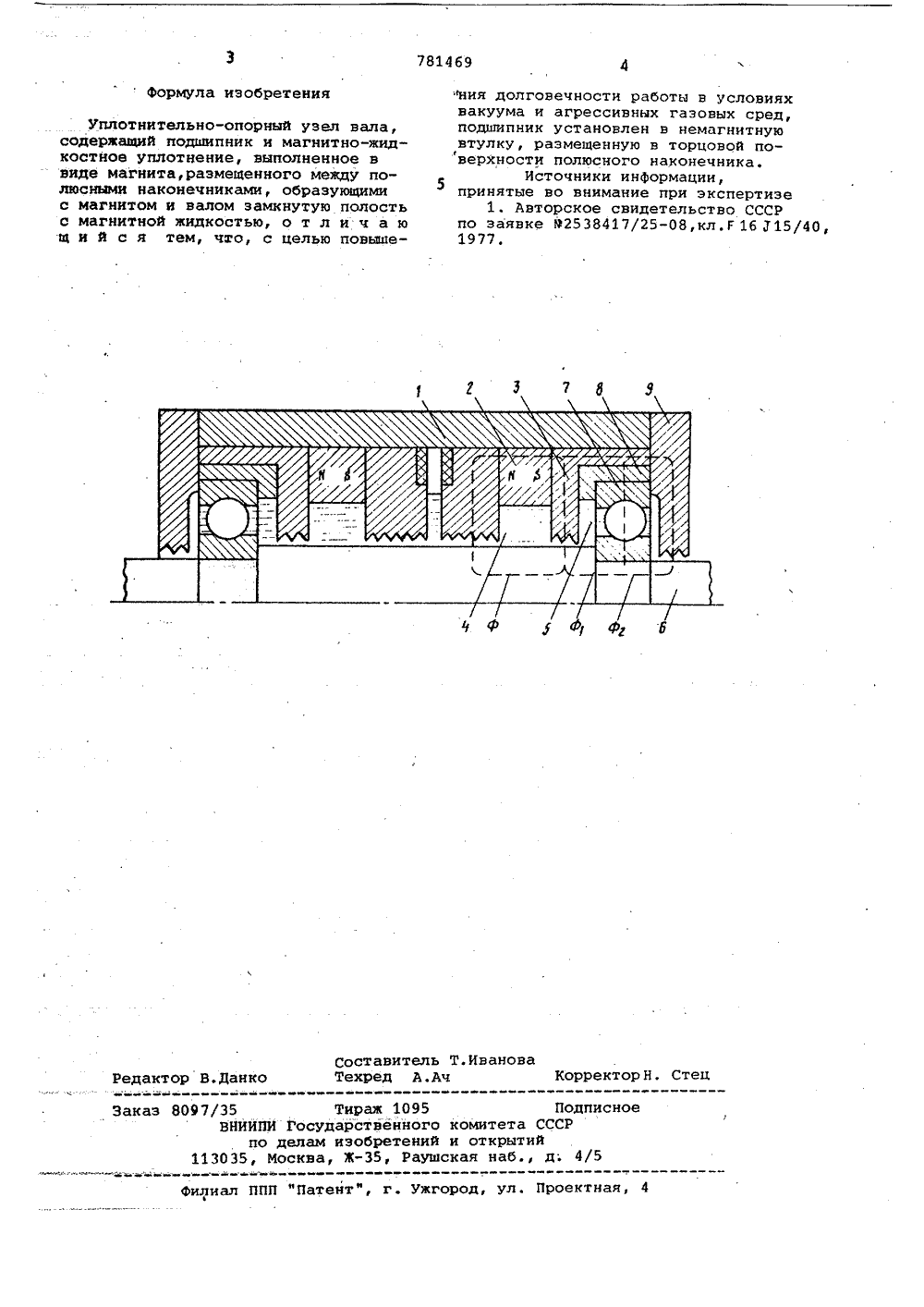

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М. Кл. Р 16 3 15/40 Государственный комитет СССР но делам изобретений н открытийДата опубликования описания 231180 А.Б,Потапов, А.З.Аврамчук, Ч.О,Михалев, Д,В,Орлон и М,И.ТроФименко(72) Авторы изобретения Ивановский энергетический институт им, В, И. Ленина(54 ) УПЛОТНИТЕЛЬНО-ОПОРНЫЙ УЗЕЛ ВАЛАфей) .,:-",с;,и --%2 Изобретение относится к уплотнительной технике и может быть применено для герметизации подвижных элементов в приводах машин и механизмов.Известен уплотнительно-опорный узел, содержащий подшипник и магнитно- жидкостное уплотнение, выполненное н виде магнита, размещенного между полюсными наконечниками, образующими с магнитом и валом замкнутую попость с магнитной жидкостью 1 .Недостатком такого уплотнения является то, что наружная обойма подшипника является частью магнитопровода, а также то, что значительная часть магнитного потока, проходя через подшипник, вызывает его нагрев вихревыми токами, возникающими в нем, тем самым увеличивая потери на трение, что ограничивает надежность. Целью предлагаемого изобретения является увеличение долговечности работы узла в условиях вакуума и агрессивных газовых сред. 25Указанная цель достигается посредством того, что подшипник установленв немагнитную втулку, размещенную в торцоной поверхности полюсного наконечника, ЗО На чертеже изображен предлагаемый уплотнительно-опорный узел.Он включает корпус 1, в который установлен кольцевой постояйный магнит 2 и полюсные наконечники 3, образующие замкнутую полость 4 под магнитную жидкость 5, омывающую вал б и подшипник 7, впрессованный в не- магнитную втулку 8, встроенную в торцовую поверхность полюсного наконечника, который закрыт запорной крышкой 9, являющейся защитным полюсом,При вращении вала магнитный поток Ф проходит по замкнутой магнитной цепи, образованной кольцевым магнитом, полюсными наконечниками, зазорами между полюсами и валом, заполненными Ферромагнитной жидкостью, создавая градиентные магнитные силы, препятствующие вытеканию жидкости иэ зазоров, чем обеспечивается герметизация системы.Смазка подшипника и защита его от воздействия окружающей среды осуществляется магнитной жидкостью, удерживаемой градиентными силами, создаваемыми соответственно потокам Ф и Ф , величина которых значительно меньше основного потока.781469 Формула изобретения 3 7 8 9 ф фг Составитель Т.Ивановаедактор В.Данко Техред А.Ач Корректор Н. Сте Тираж 1095 арственного коми изобретений и отЖ, Раушская исное ПодСССРйд 4 Заказ 8097/35 ВНИИПИ Ро по дел 113035, Моск гет ры аб ПП "Патентф, г. Ужгород, ул. Проектная,л Уплотнительно-опорный узел вала, содержащий подшипник и магнитно-жидкостное уплотнение, выполненное в виде магнита, размещенного между полюсными наконечниками, образующими с магнитом и валом замкнутую полость с магнитной жидкостью, о т л и ч а ю щ и й с я тем, что, с целью повышефния долговечности работы в условияхвакуума и агрессивных газовых сред,подшипник установлен в немагннтнуювтулку, размещенную в торцовой поверхности полюсного наконечника.Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке 92538417/25-08,кл,Г 16 115/40,1977.
СмотретьЗаявка
2755848, 10.04.1979
ИВАНОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ ИМ. В. И. ЛЕНИНА
ПОТАПОВ АНАТОЛИЙ БОРИСОВИЧ, АВРАМЧУК АЛЕКСАНДР ЗОСИМОВИЧ, МИХАЛЕВ ЮРИЙ ОЛЕГОВИЧ, ОРЛОВ ДМИТРИЙ ВАСИЛЬЕВИЧ, ТРОФИМЕНКО МИХАИЛ ИВАНОВИЧ
МПК / Метки
МПК: F16J 15/40, F16J 15/43
Метки: вала, узел, уплотнительно-опорный
Опубликовано: 23.11.1980
Код ссылки
<a href="https://patents.su/2-781469-uplotnitelno-opornyjj-uzel-vala.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнительно-опорный узел вала</a>
