Номер патента: 1245651

Опубликовано: 23.07.1986

Авторы: Безверхий, Ермашов, Подоксик

МПК: E02D 1/00

Метки: внедрения, измерительных, скважин, стенки, элементов

...в недостаточной эффективности работ, выполняемых с егоиспользованием, из-за невозможностиустанавливать измерительные элементы:в любой точке по глубине скважины.Цель изобретения - повьппение эффективности в работе,Поставленная цель достигается тем,что в устройстве для внедрения встенки скважин измерительных элементов, имеющем полый корпус с продольной прорезью и нагрузочное приспособление с направляющими, в которых установлены толкатели, полыйкорпус снабжен полыми секциями сфиксаторами и продольной прорезью,причем полые секции.установлены в;полом корпусе с возможностью осевого перемещения и фиксации, а направляющие закреплены внутри полых секций,На фиг.1 изображено устройство,общий вид; на фиг,2 - вид А на фиг.1;45651 . 2на...

Номер патента: 1067189

Опубликовано: 15.01.1984

Авторы: Безверхий, Подоксик, Садовский, Феофилов

МПК: E21B 7/24

Метки: бурения, скважин

...манипуляций, необходимых для закрывания днища.Указанная цель достигается тем, что в устройстве для бурения скважин, включающем ковшовый бур с корпусом и днищем с проходными окнами и ножами, полую штангу и подпружиненный толкатель, кинематически связанный с приводом раскрытия днища, днище выполнено в виде нескольких поворотных секций с двумя полуосями, при этом одна из полуосей каждой секции установлена в корпусе, а другая соединена с приводом раскрытия днища, размещенным внутри полой штанги. посредством вертикального вала, установленного внутри полой штанги, зубчатой рейки; установленной на подпружиненном толкателе,2Кроме того, привод раскрытия днищавыполнен в виде установленных на полуосях конических шестерен и кинематически...

Номер патента: 1057617

Опубликовано: 30.11.1983

Авторы: Безверхий, Ермашов, Подоксик, Фурунжиев

МПК: E02D 1/00

Метки: ввода, малого, сечения, скважины, стенку, элементов

...сложность конструкции и невысокая произвоцительность вслецствие невозможности установки одновременно нескольких измерительных элементов по высотескважины,Цель изобретения - упрошение конструкции и повышение произвоцительности, 20Указанная цель постигается тем, чтоустройство цля ввода элементов в стенкускважин малого сечения, содержащее полуюштангу с размещенным внутри нее натяжным тросом, блок, механизм внецрения и измерительные элементы, снабжено цополнительными блоками и цополнительными механизмами внедрения, каждый из которых выполнен в випе направлявших, жестко закрепленных на 30штанге, толкатедя, упора, блока и возвратных пружин, при этом штанга выполнена с продольным пазом, измерительные элементы раэмешены между...

Номер патента: 1046464

Опубликовано: 07.10.1983

Авторы: Безверхий, Подоксик, Феофилов, Чепельников

МПК: E21B 7/24

Метки: бурения, скважин

...сваи,включающая базовую машину, стойку снаправляющими, каретку с.приводом ибуровой инструмент 2 1.Недостатком известного устройства является низкая производительностьи высокая энергоемкость процесса разгрузки, связанная с необходимостьюповорота базовой машины относительноустья скважины,Цель изобретения - повышение производительности разгрузочных работ иснижение энергозатрат на их выполнение.Указанная цель достигается тем,что у установки для бурения скважинпод буронабинные сваи, включающейбазовую машину, стойку с направляющими, каретку с приводом и буровойинструмент, каретка снабжена кронштейном с роликовым упором, а стойка - клиновым упором с верхним ограничителем поворота, при этом кронштейн установлен на каретке с возможностью...

Номер патента: 1033689

Опубликовано: 07.08.1983

Авторы: Безверхий, Гаврищук, Подоксик, Савицкий

МПК: E21B 7/24

Метки: образования, скважин

...листов, в нижней части ширнирно соединенных с наконечником, а в верхней - через тяги с оголовком, продольные листы оболочки выполнены из двух элементов - верхних и нижних, соединенных между собой шар нирно, причем между ними установлены дополнительные связи, выполненные в виде кронштейнов и ограничительных гибких тяг, при этом верхний элемент выполнен Г-образным.На фиг. 1 показано предлагаемое уст ройство, продольный разрез; на фиг, 2 - то же, при получении консольного выступа.Устройство включает штангу 1 с направ- ляющим каналом 2, площадкой 3 на верх нем конце и с наконечником 4 - на нижнем. К наконечнику 4 шарнирно присоединены продольные листы 5 с шарнирно присоединенными откидными Г-образными элементами 6, которые. также...

Номер патента: 1010244

Опубликовано: 07.04.1983

Авторы: Безверхий, Набоков, Подоксик, Садовский, Шанюкевич

МПК: E21B 7/24

Метки: бур, ковшовый

...режущих ножей снабжен ры чагами, установленными шарнирно на корпусе, цапфами с хвостовиками и коромыслом, штанги выполнены с прорезями и с одного конца жестко соединены с режущими ножами, а с другого конца - с рычагами посредством пальцев, которые размещены в прорезях штанг с возможностью перемещения, верхние концы рычагов установлены с воэможностью перемещения в цапфах, хвостоники которых 55 размещены с воэможностью поворота в коромысле, жестко связанном с приводным валом, приводной вал снабжен кронштейнами, установленными в крышке с воэможностью .,поворота и взаимо действия с упругими элементами.На фиг.1 показан ковшовый бур, общий вид; на Фиг,2 - вид А на Фиг.1 с разрезом корпуса и крышки; на фиг.3 - разрез Б-Б на фиг.2. 65 Ковшоный...

Номер патента: 981511

Опубликовано: 15.12.1982

Авторы: Безверхий, Пашко, Подоксик, Садовский

МПК: E02D 7/14

Метки: копер, погружения, строительных, элементов

...станины 5 с установленными на ней отсекателями 6, отбойным брусом 7, ограничителем 8, поворачивающейся ловушкой 9. Платформа 2 соединена с базовой машиной 1 посредством силового гид роцилиндра 10, шарнирно связанного с ними, Вибропогружающее устройство 11 имеет автоматический захват 12 и строповочные тросы 13.Копр работает следующим образом, 10Базовая машина 1 подъемными механизмами посредством строповочных тросов 13 загружает платформу 2 необходимым количеством погружаемых элементов, а затем подъезжает к 15 1месту забивки. В начале работы платформа 2 с уложенными на ней погружаемыми элементами находится в приподнятом положении и ловушка 9 лежит на полке 3. Гидроцилиндрам 10 пере мещают и нижнее положение платформу 2, при этом...

Номер патента: 953175

Опубликовано: 23.08.1982

Авторы: Безверхий, Подоксик

МПК: E21B 7/30

Метки: набивные, образования, сваи, уширения

...плитой, на которой закреплен полый эластичный элемент.На чертеже изображено устройство, продольный разрез.Устройство состоит из полого эластичного элемента 1, жестко соединенного с днищем 2 и опорной плитой 3, штанги 4, соединенной с днищем 2 без возможности взаимного вращения, водила 5, тела 6 качения, муфты 7, привода 8 и коммутирующего устройства 9.Устройство работает следующим образом.После образования скважины устройство погружается в нее и закрепляется на поверхности грунта опорной плитой 3. Приводом 8 посредством муфты 7 водило 5 вращается вокруг штанги 4.При этом тело 6 качения, перемещаясь по винтовой поверхности штанги 4, отжи953175 формула изобретения Составитель Л. Ч нова Техред А. Бойк Тираж 623 Государственного к елам...

Номер патента: 920109

Опубликовано: 15.04.1982

Авторы: Безверхий, Подоксик, Шатило

МПК: E02D 7/00

Метки: погружения, свай

...трамбовкой 10, причем верхний зуб 11 рейки трамбовки имеет возможность поворачиваться и снабжен пружиной 12, а трамбовка перемещается по направляющей 13 прямоугольного сечения.Устройство работает следующим образом. Сная 6 устанавливается в наголовник 5. Иод действием силовых телескопических 10 цилиндров 2 усилие через упорную балку 3 посредством пружины 4 сжимается по мере увеличения нагрузки, воздействует на наголовник 5, передающий усилие на погружаемую сваю 6. Упорная балка 3, перемещаясь в пазах наголовника 5, воздействует на зубчатые рейки 7, которые, двигаясь с упорной балкой вниз через зубчатые колеса 8, воздействуют на зубчатые рейки 9, подымая трамбовку 1 О по направляющим 13. В момент достижения силовыми телескопическими...

Номер патента: 909017

Опубликовано: 28.02.1982

Авторы: Безверхий, Подоксик, Савостюк, Тихонович, Шатило

МПК: E02D 13/10

Метки: молот, подведения, сваи

...и отводными блоками,смонтированными на каретке молота,причем ось сбегающей ветви тросаотводных блоков совпадает с осью,проходящей через центр тяжести сваи,На фиг. 1 показано устройство,общий вид; на фиг. 2 - схема запасовки канатов. Устройство для подведения сваипод молот состоит из гидравлическогомультипликатора 1 с балансирнымблоком 2, смонтированных внутри подвижной каретки 3, жестко связаннойс молотом 4 и перемещаемой по нап равляющим мачты 5 копровой установки.Мультипликатор соединен со сваей бпри помощи троса 7 через отводныеблоки 8.Устройство работает следующим ЗО образом, 909017одвижная каретка 3 находится в нижнем положен и трос 7 соединяется сосваей 6, после чего производят подъем подвижон каретки с жестко закрепленным на ней...

Номер патента: 897947

Опубликовано: 15.01.1982

Авторы: Безверхий, Подоксик, Савицкий, Шатило

МПК: E02D 7/06

Метки: копер, погружения, свай

...свай под наголовник.Копер для погружения свай содер"жит базовую машину 1, копровую стойку 2, по которой перемещается устройство для погружения в виде молотас наголовником 3, площадку 4 дляскладирования свай 5. К раме базо"вой машины 1 на подшипниках б прикреплена поворотная вокруг своейпродольной оси балка 7, по которойперемещается каретка 8 с закрепленной на ней стойкой 9 с пружиной 10.На стойке 9 свободно установленсвайный захват 11, выполненный в ви"де двух пар, попарно соединенныхпосредством шарнира клещевин 12и 13, соединенных между собой внутрипар пружинами 14 и 15. Привод поворота балки 7 осуществляется черезтягу 16 посредством силового цилиндра 17, шарнирно закрепленного на базовой машине 1, а привод каретки 8посредством...

Номер патента: 850922

Опубликовано: 30.07.1981

Авторы: Диментов, Подоксик

МПК: F04C 18/16

Метки: винтовой, компрессор

...патрубка 4.Компрессор содержит также камеру 13 сервопривода, в которой размещен поршень 14 сервопривода,связанный со штоком 8 золотника.Винтовой компрессор работает следующим образом.До момента запуска компрессора элементы б и 7 золотника находятся в сомкнутом состоянии и прижаты.к 15 стороне, обращенной к всасывающему патрубку 3. При этом открыт максимум цилиндрической поверхности винтовых взаимодействующих роторов 1, что соответствует минимальной величине дав- щ ления внуТреннего сжатия. Так как элементы б и 7 находятся в сомкнутом состоянии, то пространство, соединяющее парные полости роторов 1 с вса. сывающим патрубком 3, оказывается пе рекрытым, что предотвращает перепуск газа из парных полостей на всасывание.После запуска...

Номер патента: 792000

Опубликовано: 30.12.1980

Авторы: Диментов, Ежова, Подоксик, Харазов, Ядлин

МПК: F04C 18/14

Метки: винтовой, компрессор, маслозаполненный

...б установлена уплотненная по наружному диаметру относительно корпуса 1 втулка 12, имеющая пружину 13 и жестко закрепленная на торце золотника б со стороны нагнетательного патрубка 3, торцовая полость со стороны втулки 12 сообщена с всасывающим патрубком, а противоположная - с линией нагнетания, при этом кромки 10 выпускного окна, обращенные к нагнетательному патрубку 3, расположены в плоское ти, параллельной торцам роторов 4 и 5.Описываемый винтовой маслозапол, ненный компрессор работает следую" щим образом.До запуска компрессбра золотник б под действием пружины 13 отжима- ется в направлении всасывающего пат" рубка 2 до упора в стенку корпуса 1, При этом выпускное окно 9 открывает максимум цилиндрической поверхности винтовых роторов...

Номер патента: 723276

Опубликовано: 25.03.1980

Авторы: Богданов, Бор, Подоксик, Семенов, Ядлин

МПК: F16J 15/34

Метки: стояночное, уплотнение

...вала усики, входяшие в кольцевой паз, выполненный в по вижной втулке.На фиг. 1 показано стояночное уплотнение; на фиг. 2 приведена упругая кольцевая пластина; на фиг. 3 дан разрез А-А на фиг. 2.Уплотнение состоит из установленных на валу 1 при помощи гайки 2 неподвиж ной втулки 3 и подвижной втулки 4, Между втулкой 3 и выступом вала установлена упругая цластина 5 с отогнутым усами 6, камеры введены в прорезь 7 втулки 4. Во втулке 8 уплотнения, на-, пример, лабиринтного, установленной в корпусе 9, закреплено кольцо 10. Втулка 4 поджата к кольцу 10 пружиной ри вращении вала 1 усики 6 плао 5 под действием центробежных с мешаются и стремятся занять пол е в плоскости, перпендикулярной вала. При атом они воздействуют и паза в подвижной втулке...

Номер патента: 709877

Опубликовано: 15.01.1980

Авторы: Богданов, Подоксик, Семенов, Ядлин

МПК: F16J 15/36

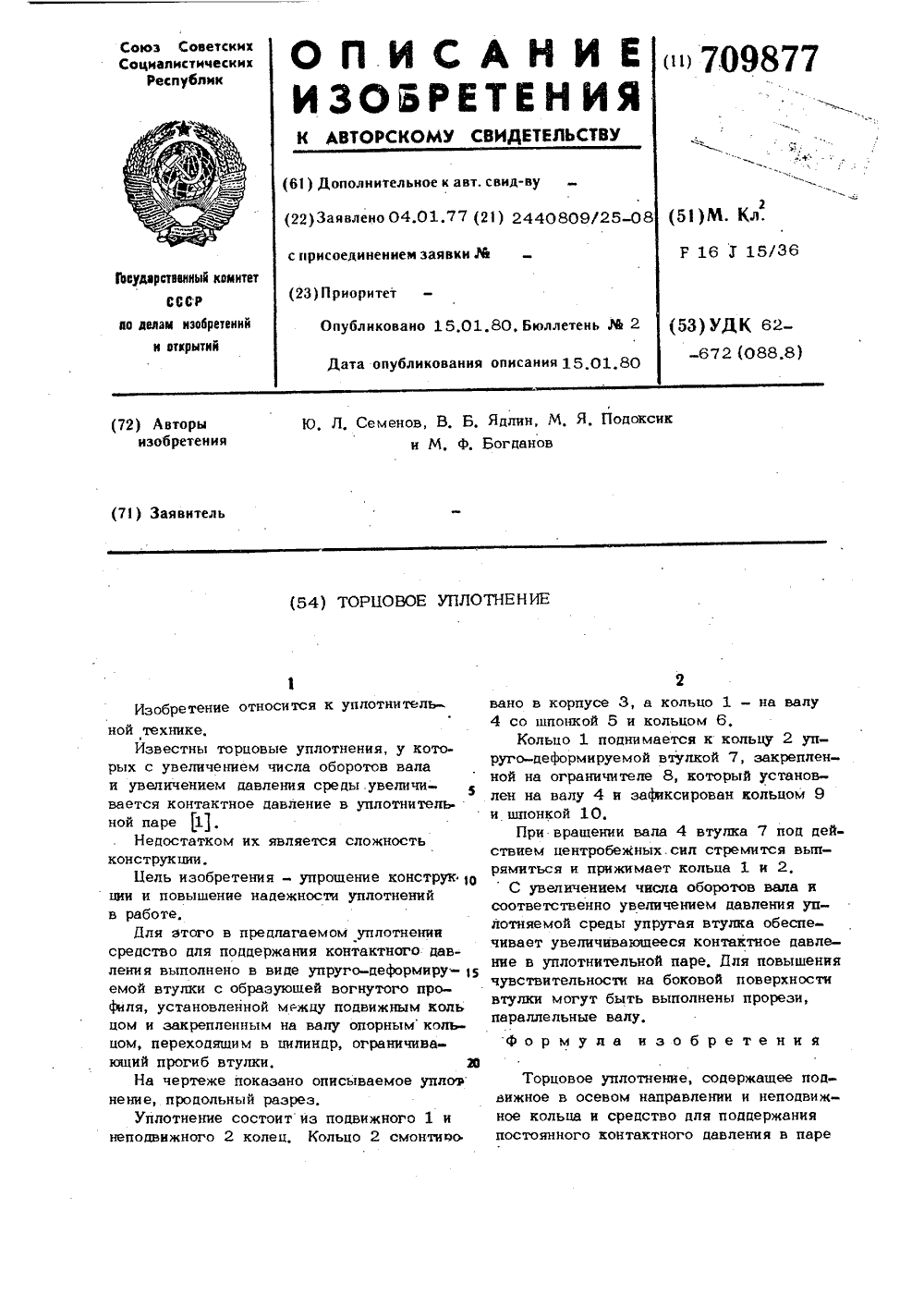

Метки: торцовое, уплотнение

...втулки, 26На чертеже показано описываемое уплсепение, продольный разрез,Уплотнение состоит из подвижного 1 инеподвижного 2 колец. Кольцо 2 смонтнцо 2вано в корпусе 3, а кольцо 1 - на валу4 со шпонкой 5 и кольцом 6,Кольцо 1 поднимается к кольцу 2 упруго-деформируемой втулкой 7, закрепленной на ограничителе 8, который установлен на валу 4 и зафиксирован кольцом 9и шпонкой 10,При вращении вала 4 втулка 7 под действием центробежных.сил стремится выпрямиться и прижимает кольца 1 и 2,С увеличением числа оборотов вала исоответственно увеличением давления уплотняемой среды упругая втулка обеспечивает увеличивающееся контактное давление в уплотнительной паре, Для повышениячувствительности на боковой поверхностивтулки могут быть выполнены...

Номер патента: 661121

Опубликовано: 05.05.1979

Авторы: Диковский, Нихамкин, Подоксик, Портянский, Ядлин

МПК: F04C 1/14

Метки: винтовая

...А на фиг. 1; на фиг. 4 - вид на запорный орган регулятора производительности со стороны рабочих органов компрессора.Винтовая машина-компрессор содержит корпус 1 с всасывающим 2 и нагнетательпым 3 патрубками, рабочие роторы 4 и 5 и регулятор производительности с запорным органом, состоящим из цилиндрического элемента 6, совершавшего возвратно-поступательного движение, и элемента 7, совершающего качательное движение.Элемент 6, примыкающий кстороненагнетания, содержит проушины 8 и имеет вьпукЛую цилиндрическую заднюю стенку 9. Между проушинами 8 расположен элемент 7, имеющий плоские боковые стенки и вогнутую торцовую стенку 10, соприкасающуюся со стенкой 9 элемента 6. Элемент У соединен с элементом 6 осью 11 и может перемещаться вокруг...

Номер патента: 641127

Опубликовано: 05.01.1979

Авторы: Диментов, Моисеева, Подоксик, Харазов

МПК: F01C 1/16

Метки: винтовая

...Фиг. 1 схематично изображенавинтовая машина; на Фиг. 2 - то жено поперечный разрезу на Фиг. 3то же, но продольный разрез,Винтовая машина содержит корпус 1с разгрузочной канавкой 2 на стороненагнетания, сообщенный защемленнымиобъемами 3, образованными зубчатымироторами 4 и 5, расположенными в кор-пусе. Машина снабжена пчевмоопорамиб, а в корпусе 1 выполнен сквознойканал 7, и рабочие полости пневмоопор 6 сообщены при помощи последнего и системы трубопроводов 8 с разгрузочной канавкой 2,При вращении зубчатых роторов 4 н5 между их проФильными поверхностями и корпусом 1 на стороне нагнетания образуется защемленный объем 3.Воздух нз защемленных объемов 3 посистеме трубопроводов 8 подводитсяк (невмоопорам 6, изолируя Фундаментот вибрирующих...

Номер патента: 638738

Опубликовано: 25.12.1978

Авторы: Диментов, Подоксик, Харазов, Ядлин

МПК: F01C 1/16

Метки: винтовая

...со впадинамироторов и выходящие на тыльную поверхность зубьев ведущего ротора и нв переднюю поверхность впадин ведомого ротора,На фиг, 1 изображена винтовая машина продольный разрез; на фиг. 2 - сечение А-А на фиг, 1; на фиг. Э - ведущий ротор с пазами,Винтовая машина содержит корпус 1 с камерами всвсыввния 2 и нагнетания Э и установленные в корпусе 1 взаимодействующие ведущий 4 и ведомый 5 зубчатые роторы, Со стороны камеры всвсывания 2 в зубьях каждого ротора выполнены сквозные пазы 6 и 7 прямолинейной или криволинейной формы, Зти пазы соединяют камеру всасыввния 2 со впадинами роторов 4 и 5 и выходят нв аыльную поверхность зубьев ведущего ротора 4 и на переднюю поверхность гпадин ведомого ротора 5 При вращентпт зубчат...

Номер патента: 630440

Опубликовано: 30.10.1978

Авторы: Гринпресс, Диментов, Моисеева, Подоксик, Харазов

МПК: F01C 1/16

Метки: винтовая, герметичная

...при помощи последнего с разгрузочной канавкой.Иа фиг. 1 изображена винтовая машина в герметичной камере; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - то же, продольный разрез.Винтовая герметичная машина содержит корпус 1 с разгрузочной канавкой 2 ца стороне всасывания, сообщенной с защемленными объемами 3, образованными зубчатыми роторами 4 и 5, установленными в корпусе 1, и двигатель 6.Машина снабжена наружной герметичной камерой 7, а в корпусе 1 выполнен сквозной канал 8, и камера 7 сообщена при помощи последнего с разгрузочной канавкой 2.Г 1 ри вращении зубчатых роторов 4 и 5 об разуется защемленный объем 3, которыйдостигает своей максимальной величины в положении полного зацепления. В защемленном объеме 3 образуется разрежение...

Номер патента: 628335

Опубликовано: 15.10.1978

Авторы: Белицкий, Заутин, Подоксик, Шабанов

МПК: F04B 45/04

Метки: защиты, компрессора, мембранного

...к датчику, может быть выполнен подпружиненным.На чертеже схематично показана описываемая система защиты мембранного компрессора, разрез.Система защиты мембранного компрессора содержит установленное по месту закрепления мембран 1 кольцо 2 с отверстием 3, соединенным с межмем ранной полостью 4 и через герметич й трубопровод 5 сдатчиком 6 выключения водного двигателя. В герметичном бопроводе 5 установлены взаимодей щие друг с другом через лере628335 формула изобретения 10даточное звено,например гидропласт 7,поршни 1 и 9, один из которых призаакает к отверстию 3, а другой - к датчику б. Между поршнями 8 и 9,установлен компенсатбр объема, выполненныйв виде подпружиненного поршня 10.Поршень 9, призеюкающий к датчику 6,выполнен подпружиненным...
