Номер патента: 709875

Авторы: Петров, Яхнин

ZIP архив

Текст

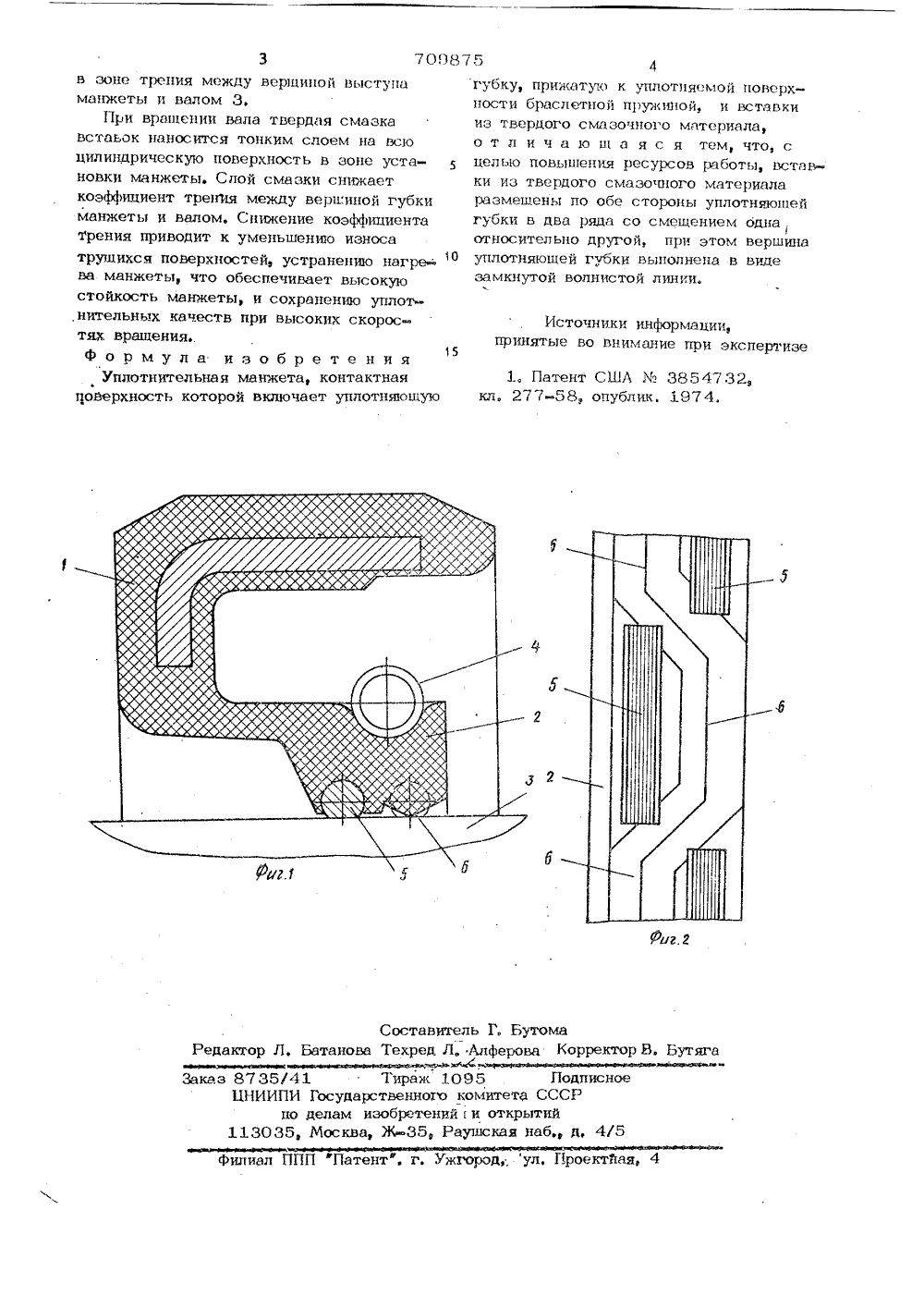

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 21.06.78 (21) 2630366/25-0 1Кл.Т 15/32 М.Г 16 рисоединением заявки РЙ дарстввииый квмите СССР. делам извбретеиий и атирытий(53 Дата опубликования описания 18.01.80 2) Авторы изобретения В, Петро хнин(7) Заявител 4) УПЛОТНИТЕЛЬНАЯ МАНЖЕТА ие тся повышной манжет ретения явлуплотнител ается тем е вставки лью изо урса работы ль достиг что в предлаиз твердого смашены по обе стов два ряда со льна другой, при й губи выполчееистой линии. емой чного манжетматер отееяю ала разме ей губки уплотняюеце кнутой вм од шина с мешенэтом векена в е за Изобретение относится к уплотнительной технике и может быть использованодля уплотнения врашаюшихся валов,Известна уплотнительная манжета,контактная поверхность которой включаетуплотняюшую губку, прижатую к уплотняемой поверхности браслетной пружиной,и вставки из твердого смазочного материала 1).Недостатком этой конструкции является преждевременный износ манжеты засчет установки смазываюшего элементане в зьне непосредственного контактауплотняюшей губки с валом,На фиг. 1 изображена описываемаяманжета, поперечный разрез; на фиг. 2развертка внутренней поверхности манж Уплотнение вала состоит из манжеты 51, на которой выполнен уплотняюший выотуп 2, образующий с валом 3 пару трения.Уплотняюший выступ охватывается пружиной 4. На внутренней поверхности уплог- О няюшего выступа манжеты с равным шагом в два ряда со смешением одна относительно другой по орунсти установфлены вставки 5, Вставки 5 загуммированы в тело резиновой манжеты при ее прессовании. Вставки выполнены из твер дого смазываюшего материала, например фгоропласта, графита или дисульфидмо либдена. Вершина уплотняюшей губки выполнена в виде замкнутой волнистой линии 6, Установка вставок в два ряда со смешением одна относительно другой с определенным шагом и чередование в каждом ряду вставок с вершинами уплотняющей губки способствует хорошей смазкеГи рстве изоб каз 8735/41 Ц 1 ИИПИ Госуд по делам 113035, МосквПодписноеССРий .,д, 45 4 ент"г. У филиал ППП фП роект в зоне трения между вершиной выступа манжеты и валом 3.При вращении вала твердая смазка вставок наносится тонким слоем на всю цилиндрическую поверхность в зоне установки манжеты. Слой смазки снижает коэффициент трен 1 щ между вершиной губки манжеты и валом. Снижение коэффициента трения приводит к уменьшению износа трущихся поверхностей, устранению нагре- О ва манжеты, что обеспечивает высокую стойкость манжеты, и сохранению уплот,нительных качеств при высоких скоростях вращения.15 Формула изобрете нияУплотнительная манжета, контактнаяЧоверхность которой включает уплотняюшую 7 5 4гбку, прижатую к уплотняемой поверхности браслетной пружиной, и вставки из твердого смазочного материала, о т л и ч а ю ш а я с я тем, что, с целью повышения ресурсов работы, вставки из твердого смазочного материала размещены по обе стороны уплотняюшей губки в два ряда со смешением одна относительно другой, при этом вершина уплотняюшей губки выполнена в виде замкнутой волнистой линии. Источники информации,принятые во внимание при экспертизе 1, Патент С ША % 385 47 32,кл. 277-58, опублик. 1974.

Смотреть

Заявка

2630366, 21.06.1978

ЯХНИН РОМАН НАУМОВИЧ, ПЕТРОВ БОРИС ВЛАДИМИРОВИЧ

МПК / Метки

МПК: F16J 15/32

Метки: манжета, уплотнительная

Опубликовано: 15.01.1980
