Стенд для испытания уплотнений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

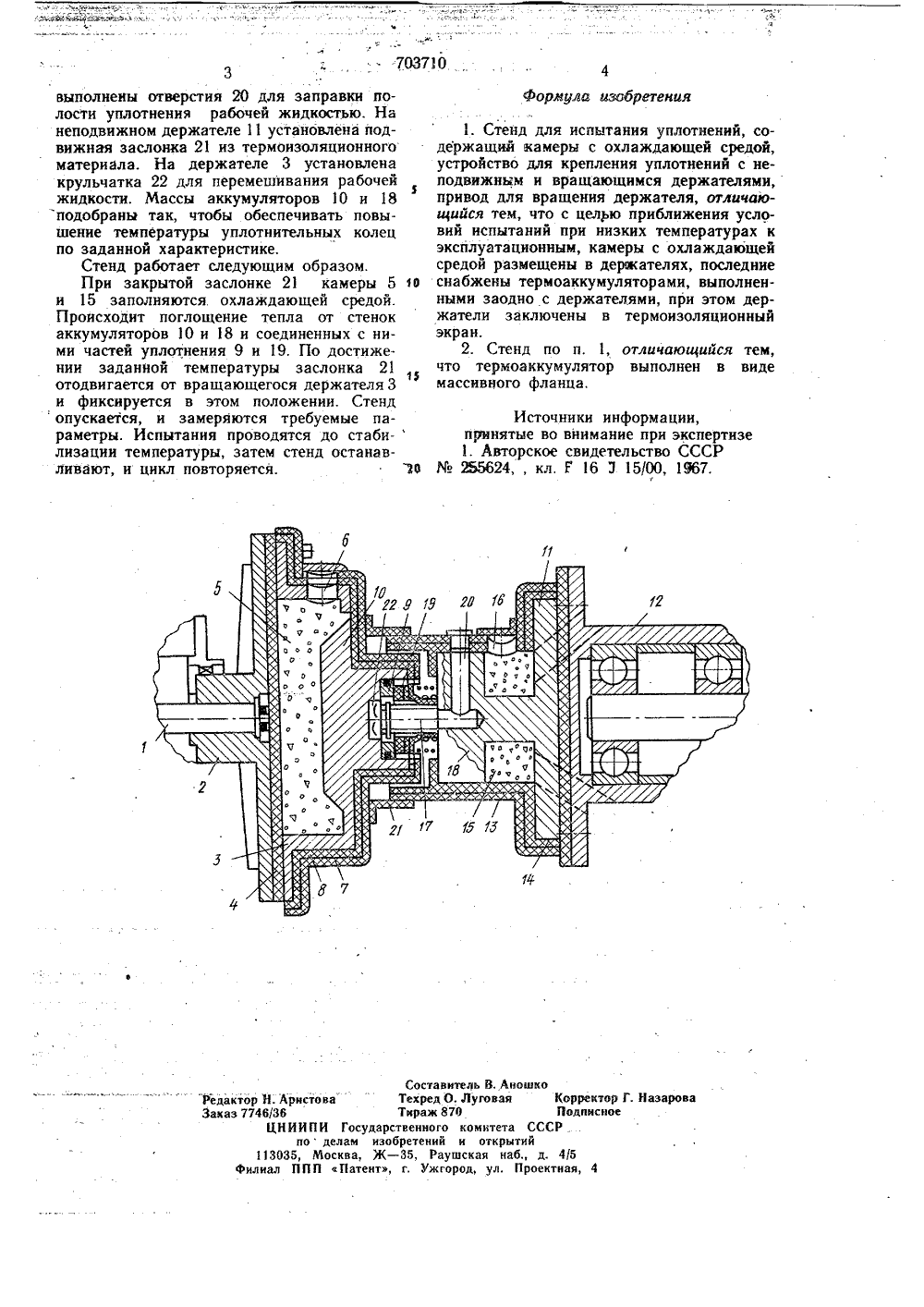

Своз Сиеетсюа Социал нстннесаа Респубанк15,12.79 е делаи опубликования описания 25.12.79(72) Авторы изобретения ьи А рисков Челябинский филиал Государственног ордена Трудового Красного Знамени научно-и тракторного институтаоюз ногоедовательского 71) Заявитель 4) СТЕНД ДЛЯ ИСПЫТАНИЯ УПЛОТНЕНИЙ Изобретение относится к испытательной технике и может быть использовано для испытаний уплотнений ходовой системы тракторов.. Известен стенд для испытаний уплотнений, содержаций камеры с охлаждающей средой, устройство .для крепления пары испытываемых уплотнений с неподвижным и, вращающимся держателями, привод вращения держателя, нагружающее устройство и контрольно-измерительную аппаратуру 1.Однако в таком стенде не обеспечивается полная имитация рабочих тепловых режимов при низких температурах окружающей среды.Целью изобретения является приближение условий испытаний прн низких температурах к эксплуатационным.Для этого камеры с ох юдой размещены в держаснабжены термоаккумулят внымн заодно с держателямжатели заключены в те зол щеи срепоследние ыполненэтом дер-, яционный 20 ыпол кран. Термоаккумулятор может б ен в виде массивного фланца. На чертеже изображен стенд, продольный разрез,На вращающемся шпинделе 1 к фланцу 2 прикреплен держатель 3. От поверхности фланца 2 держатель 3 изолирован проклад кой 4 низкой теплопроводности. Держатель 3 имеет торцовую выборку, образующую камеру 5, которая через отверстие 6 заполняется охлаждающей средой, например сухим льдом или твердой углекислотой. Наружная поверхность держателя 3 закрыта двойным термоизоляционным экраном 7 и 8. С противоположной стороны камеры 5 в держателе 3 установлено вращающееся уплотнительное кольцо 9. Держатель 3 выполнен как единый узел стермоаккумулятором 10.Невращающийся держатель 11 устанавливается на неподвижную в осевом направлении каретку 12. Держатель 11 также имеет двойной термоэкран 13 и 14. Камера 15 заполняется через отверстие 16 охлаждающей средой. Держатель 11 имеет установочную ось 17 и выполнен за одно целое с термоаккумулятором 18. На оси 17 устанавливается неподвижная часть уплотнения 19, В оси 17 и аккумуляторе 187637 О 3выполнены отверстия 20 для заправки полости уплотнения рабочей жидкостью. На неподвижном держателе 11 установлена подвижная заслонка 21 из термонзоляционного материала, На держателе 3 установлена крульчатка 22 для перемешивания рабочей5 жидкости. Массы аккумуляторов О и 18 подобраны так, чтобы обеспечивать повышение температуры уплотнительных колец по заданной характеристике.Стенд работает следующим образом.При закрытой заслонке 21 камеры 5 46 и 15 заполняются. охлаждающей средой. Происходит поглощение тепла от стенок аккумуляторов 10 и 18 и соединенных с ними частей уплотнения 9 и 19, По достижении заданной температуры заслонка 21 отодвигается от вращающегося держателя 3 и фиксируется в этом положении, Стендопускается, и замеряются требуемые параметры. Испытания проводится до стаби-лизации температуры, затем стенд останавливают, и цикл повторяется. 36 1. Стенд для испытания уплотнений, содержащий камеры с охлаждающей средой, устройство для крепления уплотнений с неподвижным и вращающимся держателями, привод для вращения держателя, отличающийся тем, что с целью приближения условий испытаний при низких температурах к эксплуатационным, камеры с охлаждающей средой размещены в дерокателях, последние снабжены термоаккумуляторами, выполненными заодно с держателями, при этом держатели заключены в термоизоляционный экран.2. Стенд по и. 1, отличающийся тем, что термоаккумулятор выполнен в виде массивного фланца,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР235624 кл, Г б 3 15/00, 1967., Назарова Редактор Н. Аристова Заказ 7746136 ЦНИИПИ Г по дела 113933, Москв Филиал ПП П ПСоставитеТехред О.Тираж 876 осударственного м изобретений и а, Ж - 33, Рву ш атент, г, Ужгоро Луговая КорректПоднисномитета СССРоткрытийкая наб д. 4/3д, ул. Проектная, 4
СмотретьЗаявка
2498621, 14.06.1977
ЧЕЛЯБИНСКИЙ ФИЛИАЛ ГОСУДАРСТВЕННОГО СОЮЗНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ТРАКТОРНОГО ИНСТИТУТА
ПЕРЕЛЬ ЕВГЕНИЙ ВЛАДИМИРОВИЧ, БОРИСКОВ АЛЕКСЕЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16J 15/00, G01M 13/00
Метки: испытания, стенд, уплотнений
Опубликовано: 15.12.1979
Код ссылки
<a href="https://patents.su/2-703710-stend-dlya-ispytaniya-uplotnenijj.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания уплотнений</a>
