Шатыгин

Номер патента: 1742407

Опубликовано: 23.06.1992

Автор: Шатыгин

МПК: E02B 7/06, E02B 7/10

Метки: плотина

...оси плотины не происходит, так какони защемлены с обеих сторон фрагментами напорного 1 и безнапорного 2 блоковплотины. Фрагменты напорного 1 и безнапорного 2 бетонных блоков могут иметьнекоторое смещение относительно оси сооружения в сторону соответственно верхнегОи нижнего бьефов. Величина смещения аЬисит от их массы и величины сейсмическойнагрузки.При разрушении плотина не теряет необходимых эксплуатационных качеств, Еслибы плотина состояла только из одного напорного блока 1, то при разрушении по заданному "рисунку" образовалась бызначительная суммарная площадь отверстий, по которым вода фильтровала бы через плотину. На.примере одного фрагментанапорного блока 1 фильтрация имела быместо по контуру АВСО (фиг.3). При...

Номер патента: 1701798

Опубликовано: 30.12.1991

Автор: Шатыгин

МПК: E02B 7/06, E02B 7/10

Метки: плотина

...направлении, происходит заполнение его каменной наброской грунтовой призмы 3, в этом случае необходимо предусмотреть запас по ВЫСОТЕ ПЛОТИНЫ,На фиг.3 представлена плотина, в которой противофильтрационный элемент 3 из35 40 45 5 10 15 20 25 30 однородной каменной наброски по направлению течения воды разделен на несколько функциональных эон 5,6И. Зона 5 имеет в качестве заполнителя пор глинистый раствор, зона 6 - песок, эона 7 - гравийно-песчаный грунт и далее по нарастанию размера частиц заполнителя. Зоны 6,7М также могут быть законструированы как обратный фильтр из сортированного несвязного грунта,Зона 5 является противофильтрационным элементом, а эоны 6,7.Ипереходными слоями, За время землетрясения зона 5, являясь однородной каменной...

Номер патента: 1698354

Опубликовано: 15.12.1991

Автор: Шатыгин

МПК: E02B 7/06, E02B 7/10

Метки: возведения, плотины

...элементом, водосливом и подпорной стенкой, Цемент, вступивший в контактс водой, начинает гидратировать, и смесь грунта с цементом превращается в бетон, Отсутствие вымывания цементного молока обеспечивается наличием конструктивных элементов 5, 3. По мере подъема уровня воды перед откосом проис 5 10 1 ь;20 25 30 40 45 ходит увлажнение все более высоких горизонтов верхового блока 4, грунтовая смесь превращается в бетон,Вода начинает переливаться через низовой бетонный блок 3.Отсутствие вымывания цементного молока из верхового блока 4 по время сброса воды также обеспечивается расчетным превышением гребня низовогс бетонного блока 3 над гребнем верхового блока 4,Паводок пропущен верховой блок 4 стал бетонным, Во второе лето достраивают...

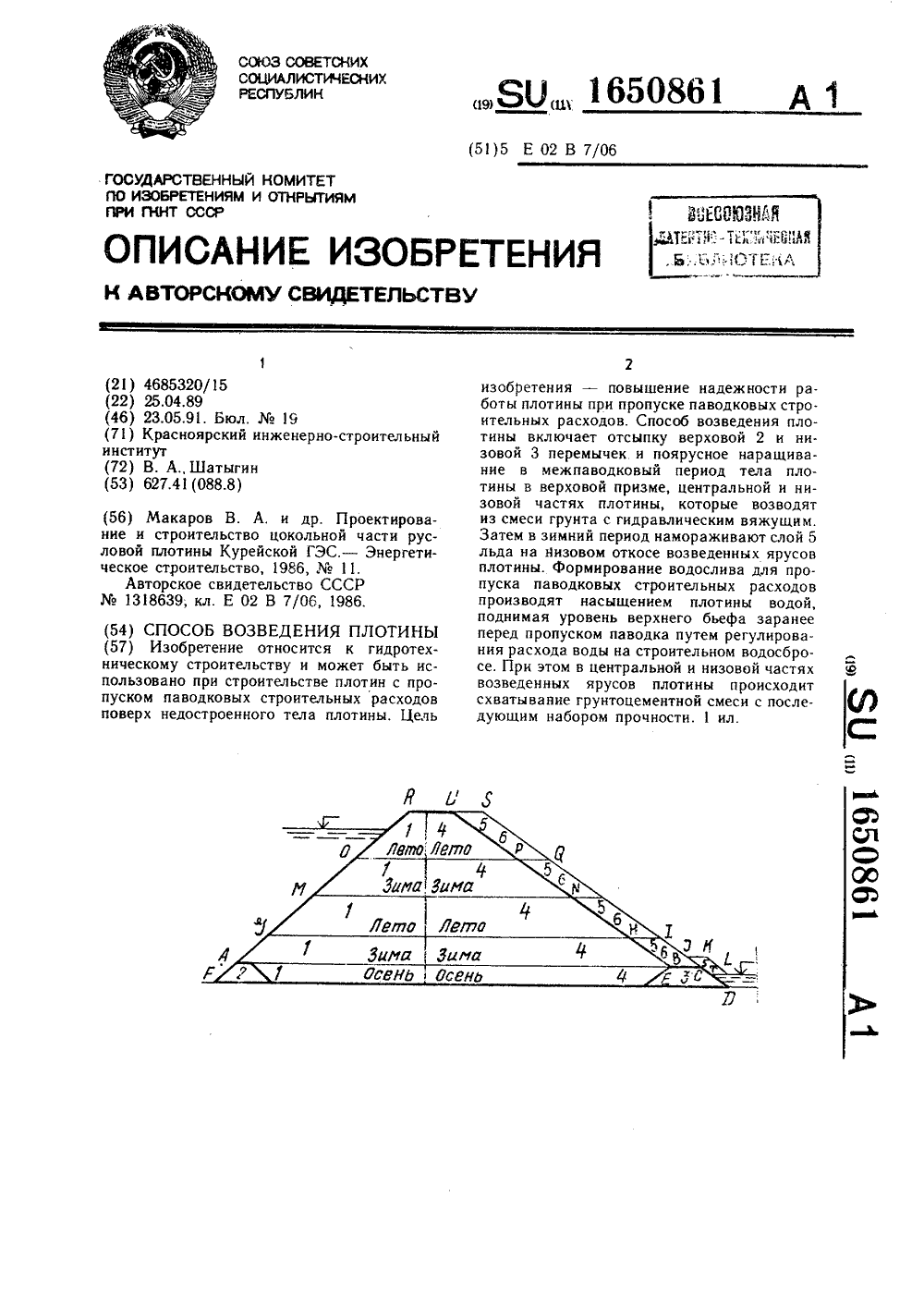

Номер патента: 1650861

Опубликовано: 23.05.1991

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, плотины

...железобетонного покрытия необходимо, чтобы к моменту начала паводка тело 5 10 15 20 25 30 35 40 водослива 4 набрало необходимую прочность, что может быть обеспечено соответству 1 ощим графиком наполнения верхнего бьефа или применением быстросхватываюшихся цементов,После пропуска паводка, в летне-осенний период, производят отсыпку плотины по всей ширине (контур 6 Я 1 ЧН): в верховую призму 1 отсыпают послойно с уплотнением несвязный грунт, в водослив 4 укладывают грунтоцементную смесь послойно с уплотнением. Наружную сторону водослива 4 (грань МН) облицовывают сборными железобетонными плитами с их анкеровкой в бетон водослива,Во вторую зиму возводят следующий ярус плотины (контур МОРИ) по описанному способу, как контур А 6 НВ,...

Номер патента: 1599467

Опубликовано: 15.10.1990

Автор: Шатыгин

МПК: E02B 7/06

Метки: водоподпорного, возведения, грунтового, сооружения

...глубиной, например 2 и, отсылают мерэлый ;.вяэный грунт с толщиной слоя,напРимеР 2 р 5 и, с последУюши: механическим уплотнением проходами груженых автосамосвалов.,Затем атсыпают упорные призмы 4 и5 второго яруса, отсылают переходныеслои 7, повышавт уровень воды передоткосом са стороны котлована путемзалива воды в котлован и отсылаютв образовавшийся прудок мерзлый связный грунт с последующим механическимуплотнением. Третий и паследувшиеярусы надВаднай части сооружения Возводят аналогично: Гребень 8 сосружения плотины возводится иэ талогогрунта паслойна с уплотнением.П р и м е р 2, Возведение подводной части перемычки осуществляется поспособу, укаэанных в примере 1. Привозведении надводной части сооружения соблюдают следующую...

Номер патента: 1569370

Опубликовано: 07.06.1990

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтов, грунтовой, мерзлых, плотины

...грунтовые противофильтрационные элементы 6, горизонтальные грунтовые противофильтрационные элементы 7, соединяющие вертикальные противофильтрационные элементы 6двух смежных по высоте ярусов, гори-.зонтальный грунтовой противофильтрационный элемент 8 основания плотины,соединяющий вертикальные противофильтрационные элементы верховой и низовойупорный призм 1 и 2 первого яруса,Межпризмовое пространство каждого яруса состоит из дополнительной призмы 9и грунтового противофильтрационногоэлемента 10, Гребень плотины 4 из-засужения фронта работ отсыпается насухо с уплотнением грунта,Способ осуществляют следующим образом,В летнее время производят известными способами сопряжение тела плотины с основанием, отсыпают из талогосуглинка...

Номер патента: 1507904

Опубликовано: 15.09.1989

Автор: Шатыгин

МПК: E02B 7/10

Метки: бетонная, гравитационного, плотина, типа, шатыгина

...конструкция плотины (без ледогрунтовой завесы) допускает ввод в эксплуатацию бетонного водоподпорного сооружения с мерзлым ненапорным бетонным блоком 2. В процессе эксплуатации промороженная бетонная смесь ненапорного бетонного блока 2 будет оттаивать со стороны верхнего бьефа за счет кондуктивной передачи тепла от водохранилища (через напорный бетонный блок 1), а также за счет конвективной передачи тепла от воздействия фильтрационного потока. Оттаивание бетонной смеси влечет процесс гидратации цемента, который обусловливает рост прочности бетона. Одновременно в процессе гидратации цемента выделяется тепло, которое способствует дальнейшему продвижению фронта оттаивания вглубь промороженного массива бетонной смеси. Следовательно,...

Номер патента: 1502688

Опубликовано: 23.08.1989

Автор: Шатыгин

МПК: E02B 7/06

Метки: грунтовых, плотина, северная

...изобретения - повышение надешности плотины при возведении ее из неуплотненных мерзлых грунтов с последующим их гидравлическим оттаиванием. 10На чертеше представлена плотина, ,поперечный разрез.Плотина содершит противофильтрационные элементы 1 и 2, выполненные, например, иэ суглинка, переходный 1.5 слой 3 мешду противофильтрациониьпя элементами 1,2, отсыпанный, например, из песка, боковые призмы 4 из несвязанного грунта.Данная форма противофильтрацион ных элементов 1 и 2 обеспечивает устойчиВОсть ОткосОВ плотины при Воз ведении ее иэ мерзлых грунтов с применением гидравлического оттаивания путем подачи воды в гребень насыпи с переливом воды через кромки откосов (первый цикл) и последующей подачей воды в переходный слой 3 мешду...

Номер патента: 1476049

Опубликовано: 30.04.1989

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтовой, плотины, северный

...грунт противофильтрационных элементов 4 и 5 (борта потока). В русловой части плотины воду из эапитывающей траншеи 3 откачивают. В силу того, что несвязный грунт оттаивает быстрои в сравнении со связным грунтом, грунт запитывающей траншеи 3 быстро оттаивает на всю высоту и таким образом грунтовые противофильтрационные элементы 4,5 начинают оттаивать изнутри.Организацию циркуляции воды в эапитывающей траншее 3 можно осуществлять и другими известными способами. Гидрооттайку противофильтрационных элементов 4, 5 со стороны запитывающей траншеи 3 (3-й цикл) можно осуществлять независимо от первого и второго цикла оттаивания.Деление гидрооттайки на два первых цикла и очередность их исполнения по примеру 1 рациональна. Если гидрооттайку...

Номер патента: 1442600

Опубликовано: 07.12.1988

Автор: Шатыгин

МПК: E02B 7/10

Метки: бетонной, возведения, плотины, шатыгина

...каждого слоя (как грунт). Летом малоцементный бетон укладывают в напорный блок 2 послойно с уплотнением. Во вторую зиму малоцементный бетон укладывают в ненапорный блок 1 с промораживанием, а летом - в напорный блок 2. В третий год операции повторяют. Таким способом возводят плотину, у которой ненапорный бетонный блок 1 будет представлять собой промороженный массив бетонной смеси, в котором функцию вяжущего выполняет лед, Итак, мерзлая бетонная плотина построена, ее ставят под напор.В процессе эксплуатации промороженная бетонная смесь ненапорного блока 1 оттаивает со стороны верхнего бьефа за счет кондуктивной передачи тепла от водохра. нилища через напорный блок 2, а также за счет конвективной передачи тепла от воздействия...

Номер патента: 1370187

Опубликовано: 30.01.1988

Авторы: Мухин, Сахно, Шатыгин

МПК: E02D 17/08

Метки: прокладки, траншеях, труб

...корпуса в форме равнобедренной трапеции с верхним 20 большим основанием и в вертикальном 87 2стенки 4, а со стороны стенки 3 производят экскавацию грунта. Далее опиранием домкратов 6 в обратную засыпку продвигают устройство вперед до входа раструба трубы в окно 5.Внутри устройства укладывают очередную трубу, домкраты 10 переводят в горизонтальное положение и их усилием через перемычку 11 заталкивают ее в раструб ранее уложенной трубы.Далее аналогично цикл повторяют,В случае необходимости открывают шиберную заслонку 9 и выпускают грунт внутрь устройства.После укладки всех труб производят подъем устройства, предварительно приподняв его переднюю часть опиранием перемычки 11 на дно траншеи при установке домкратов 10 в вертикальное...

Номер патента: 1318641

Опубликовано: 23.06.1987

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтовой, плотины, шатыгина

...цикле евелика (10 - 15 м по глубине).Если гидрооттаивание начать с вьшолнения второго цикла, то вследствие утепляющего действия поданной в запитывающую 18642траншею 3 воды образуется замкнутый таликограниченных размеров в центральной призме 2 из мерзлых связных грунтов, Дальнейшая передача тепла от воды к мерзломугрунту происходит кондуктивно. При наличииталого фильтрующего слоя грунта по всейширине плотины, образованного при первомцикле оттаивания, эффективность второгоцикла возрастает до предельной величины(для данного способа оттаивания), так как10 передача тепла протекает уже конвективно,что позволяет оттаять первый ярус до основания.Оттаявший грунт первого яруса до наступления морозов самоуплотняется. За этовремя реализуется...

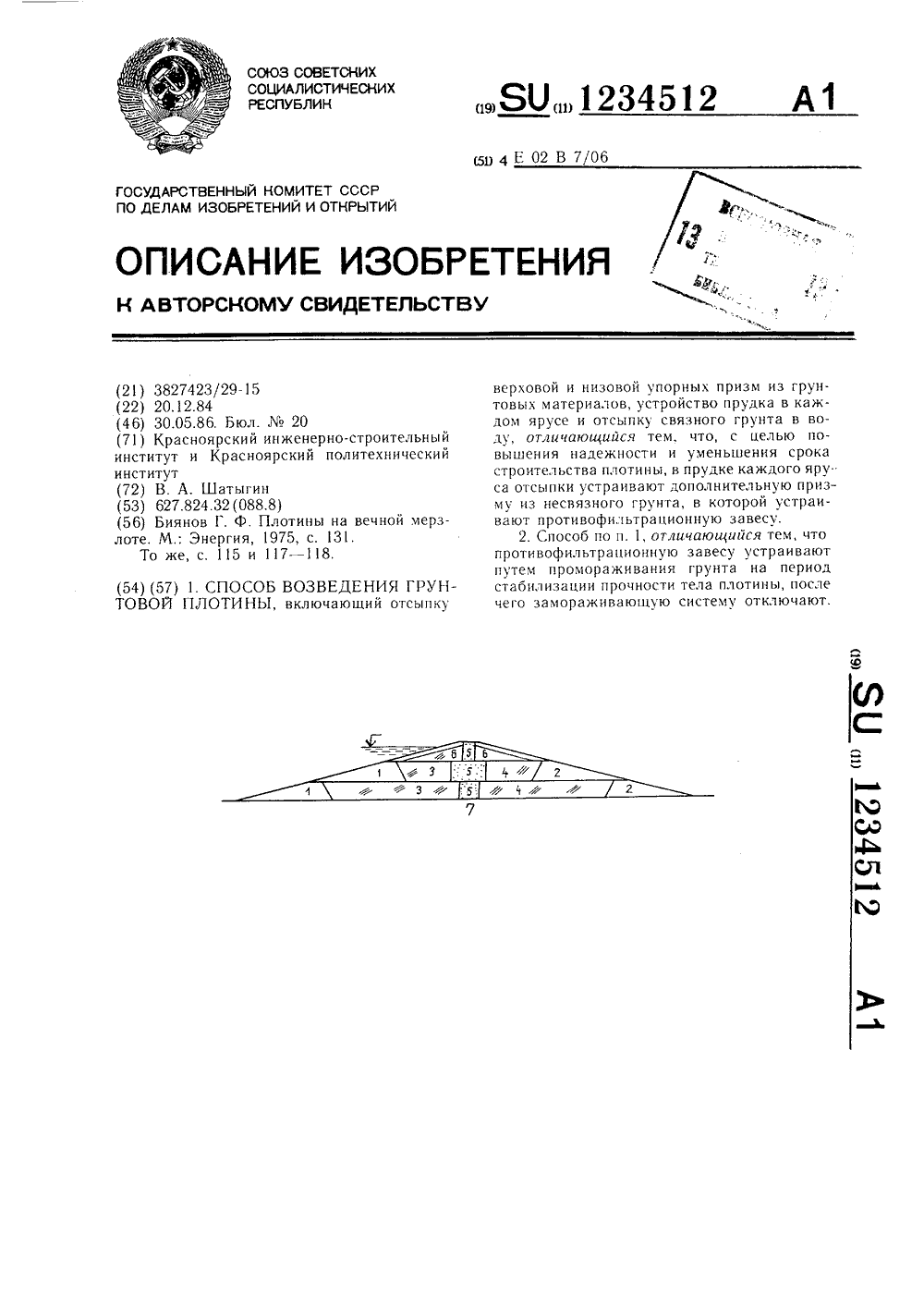

Номер патента: 1234512

Опубликовано: 30.05.1986

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтовой, плотины

...следующим образом,Летом отсыпают верховую 1 и низовую 2 упорные призмы первого яруса отсыпки, на 20 пример, из гравийно-песчаной смеси. Подготавливают прудок; межпризмовое пространство заливают жидкость, например солевой раствор. Зимой производят заполнение прудка грунтом: межпризмовое прострац ство верховой 3 и низовой 4 частей профиля заполняют связным грунтом, например мерзлым суглинком, а дополнительную призму 5 по оси плотины -- несвязным грунтом, например, песком. Заполнение прудка двумя видами грунта производят одновременно. Второй и последующие ярусы возводят аналогично. Гребень 6 плотины с дополнительной призмой 5 из-за сужения фронта работ могут отсыпать цасухо с послойным уплотнением грунта.3Таким путем...

Номер патента: 1234333

Опубликовано: 30.05.1986

Авторы: Богатырев, Шатыгин

МПК: B66B 5/12

Метки: ловитель, подъемника

Номер патента: 1167254

Опубликовано: 15.07.1985

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, гидромеханизации, грунтовой, плотины, средствами

...под мерзлой частью профиля плотины,водосбросных колодцев 2, дамб обваловация3, дополнительной (разделительной) дамбы4, междамбного пространства мерзлой -.яс.ти профиля годового яруса 5, ме.кдямбцогопространства талой части профиля годовогояруса 6.Способ осуществляют следующим образом,Перед началом возведения плотины промораживают основание 1 под мерзлой частью профиля плотины, Устанавливают водосбросные колодцы 2. Отсыпают дамбы обвалования 3 и дополнительную (разделительную) дамбу 4, Междамбное пространство мерзлой части профиля годового яруса 5 замывают, например, гравийно-песчаным грунтом зимой послойно с промораживанием каждого слоя. Летом замывают междамбное пространство талой части профиля годового яруса 6, например, суглинком....

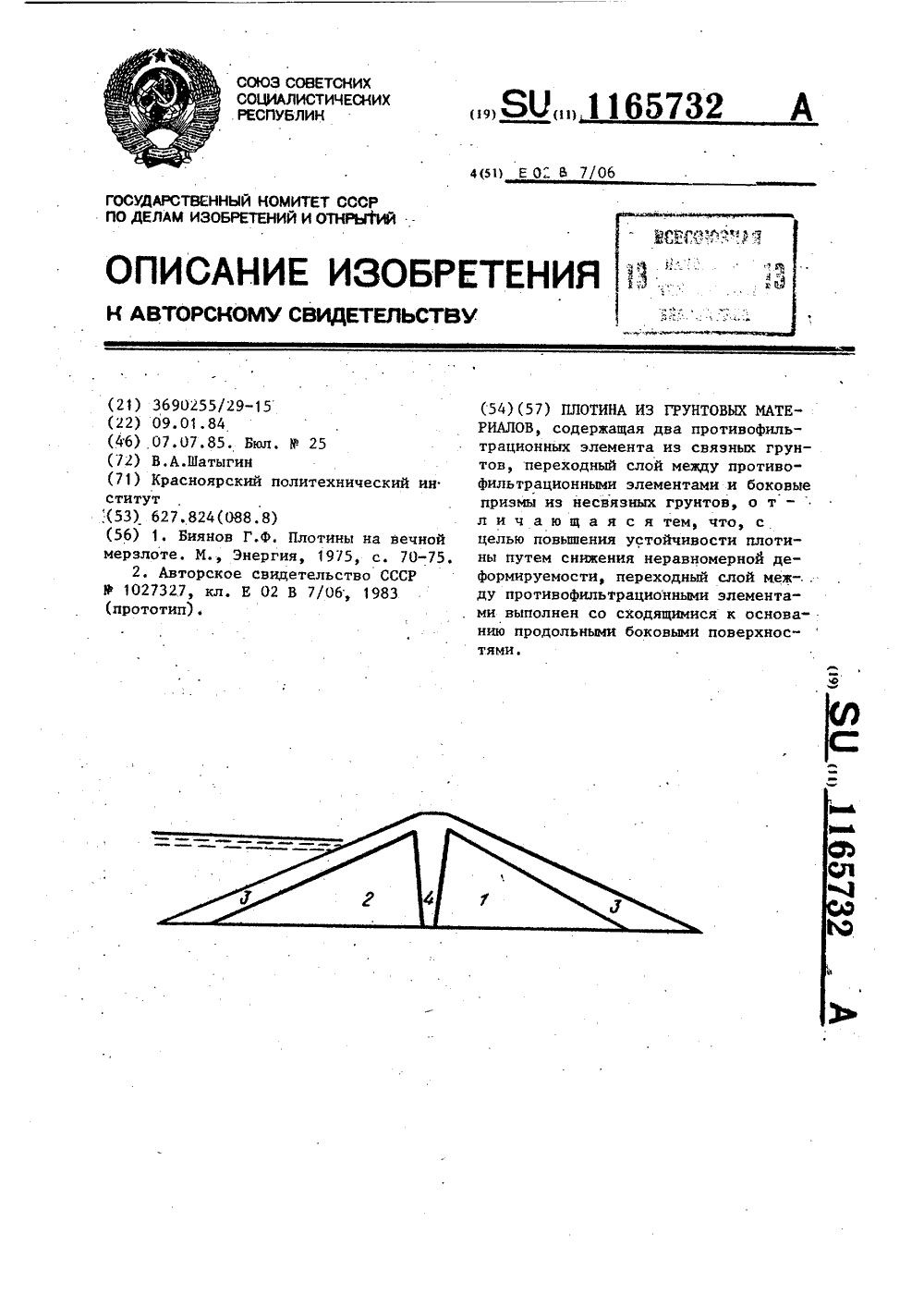

Номер патента: 1165732

Опубликовано: 07.07.1985

Автор: Шатыгин

МПК: E02B 7/06

Метки: грунтовых, плотина

...4. Образующаяся приэтом щель будет заполняться несвязным грунтом переходного слоя 4. Процесс деформирования двух противофильтрационных элементов происходит одновременно, но с разными скоростями.Если рассматривать известные фор:мы переходного слоя вертикальныепродольные боковые поверхности и расходящиеся к основанию, то при самоуплотнении Дополнительного противофильтрационного элемента возможенразрыв сплошности в гребне плотины,Преимущества устРойства переходного слоя по предлагаемой форме в большей мере проявляются, если в него после возведения плотины установить напериод самоуплотнения дополнительного противофильтрационного элемента 2замораживающую систему. В этом случае32 Составитель Н.КавешниковРедактор Н,Тупица Техред М.Кузьма...

Номер патента: 1102750

Опубликовано: 15.07.1984

Авторы: Богатырев, Климов, Шатыгин

МПК: B65G 65/30

Метки: бункерах, сводообрушения

...- повыше ние п роизводительности при выгрузке вязкого материала.Поставленная цель достигается тем, что устройство для сводообрушения материалов в бункере, содержащее установленный в горловине бункера виброрассекатель, снабжено укрепленными перпендикулярно поверхности виброрассекателя конусообразными пружинами,На чертеже изображено устройство, разрез.Устройство для сводообрушения материалов в бункерах состоит из корпуса 1 с фланцами 2 для подсоединения к бункеру 3, подвижного днища 4, подвешенного к корпусу 1 посредством жестких подвесок 5. Сверху подвижного днища 4 укреплен виброрассекатель 6, выполненный в виде части сферы, а между боковыми стенками днища 4 и виброрассекателя 6 имеются окна 7. Коническая часть 8 днища...

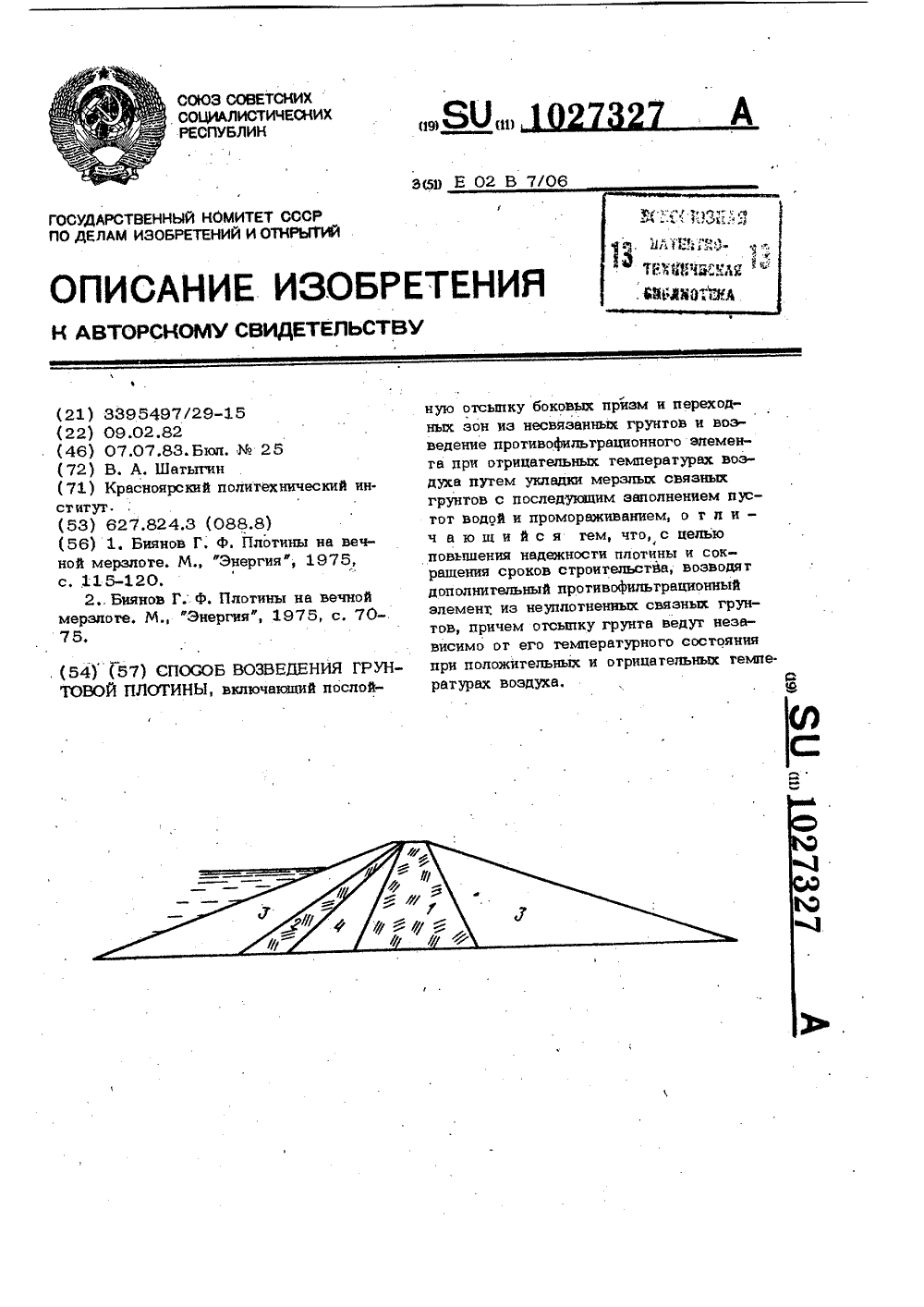

Номер патента: 1027327

Опубликовано: 07.07.1983

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтовой, плотины

...эон из несвязанных грунтов и возведение противофильтрационного элемента при отрицательных температурах воздуха путем укладки мерзлых связных грунтов с последующим заполнением пустот вопой и промораживанием 21.Недостатками известного способа З 0 являются возможность нарушения нррмальг ной работы противофильтрационного элемента при допущении оттаивания плотины в эксплуатационный период, а также сезонность возведения плотины.Целью изобретения является повышение надежности плотины и сокращение сроков с троиеельс тва.Поставленная цель достигается тем, что, возводят дополнительный противо фильтрационный элемент из неуплотненных связных грунтов, причем отсыпку грунта ведут независимо от его температурного состояния при положительных и...

Номер патента: 823490

Опубликовано: 23.04.1981

Автор: Шатыгин

МПК: E02D 3/10

Метки: возводимыхна, гидроотвалах, зданий, основание, сооружений

...и защемленной между дамбами плитой, расположенной в первом слое фильтрующего материала.На чертеже схематично изображено предлагаемое основание.Основание включает первый слой 1 из фильтрующего материала, уложенного на поверхность гидроотвала из глинистого грунта 2, жесткую плиту 3, защемленную по периметру основания в дамбах 4 обваловывания и чередующиеся по высоте слои из глинистого грунта 5 и фильтрующего материала 6,Мощность фильтрующего слоя 1 определяется исходя из условия создания минимального давления на поверхности гидро- отвала 2, обеспечивающего уплотнение верхнего слоя глинистого грунта гидродтвала, толщина плиты 3 - из условия допустимой величины ее прогиба, а толщина слоя глинистого грунта 5 - из условия обеспечения...
