Сороудерживающее устройство

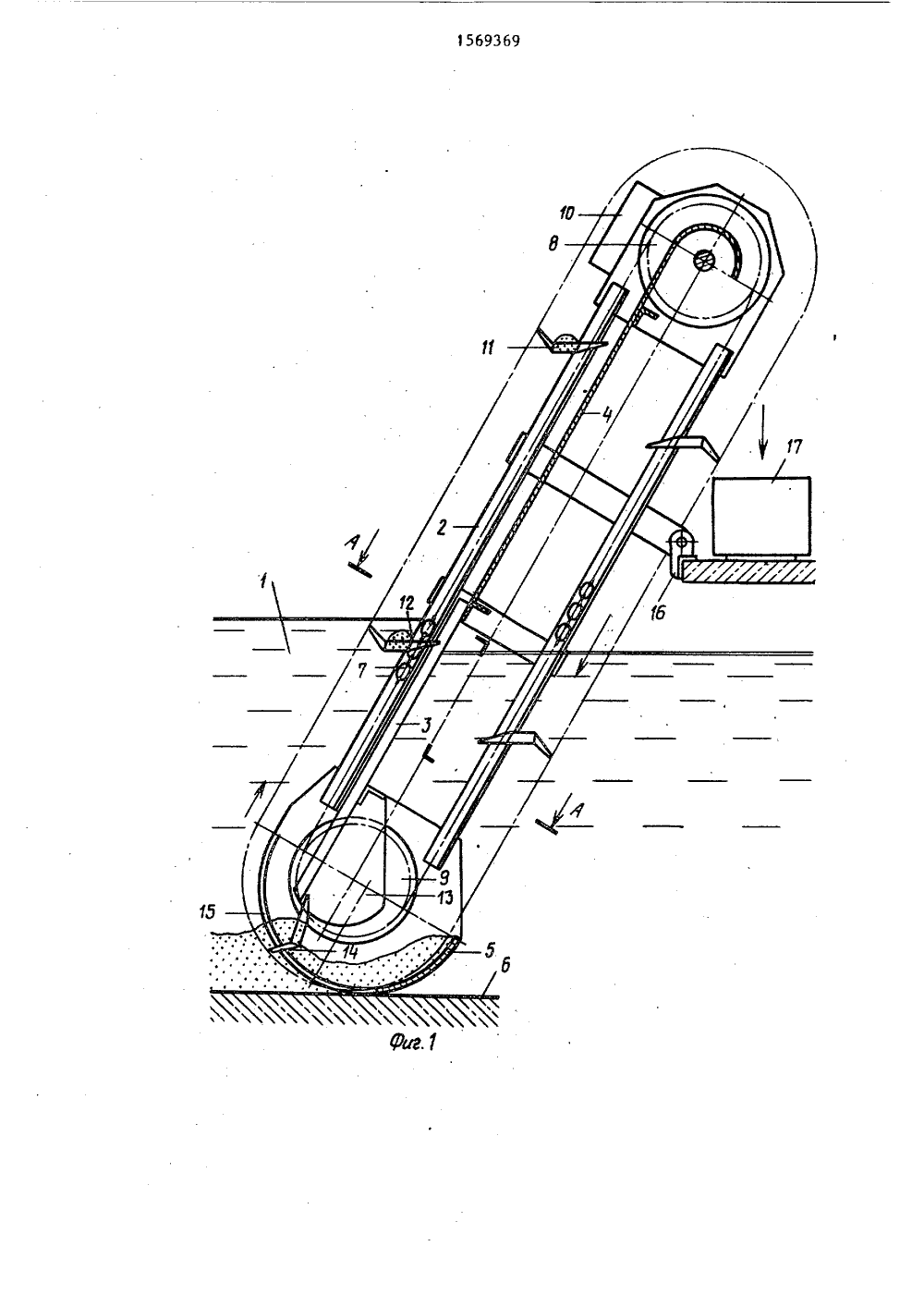

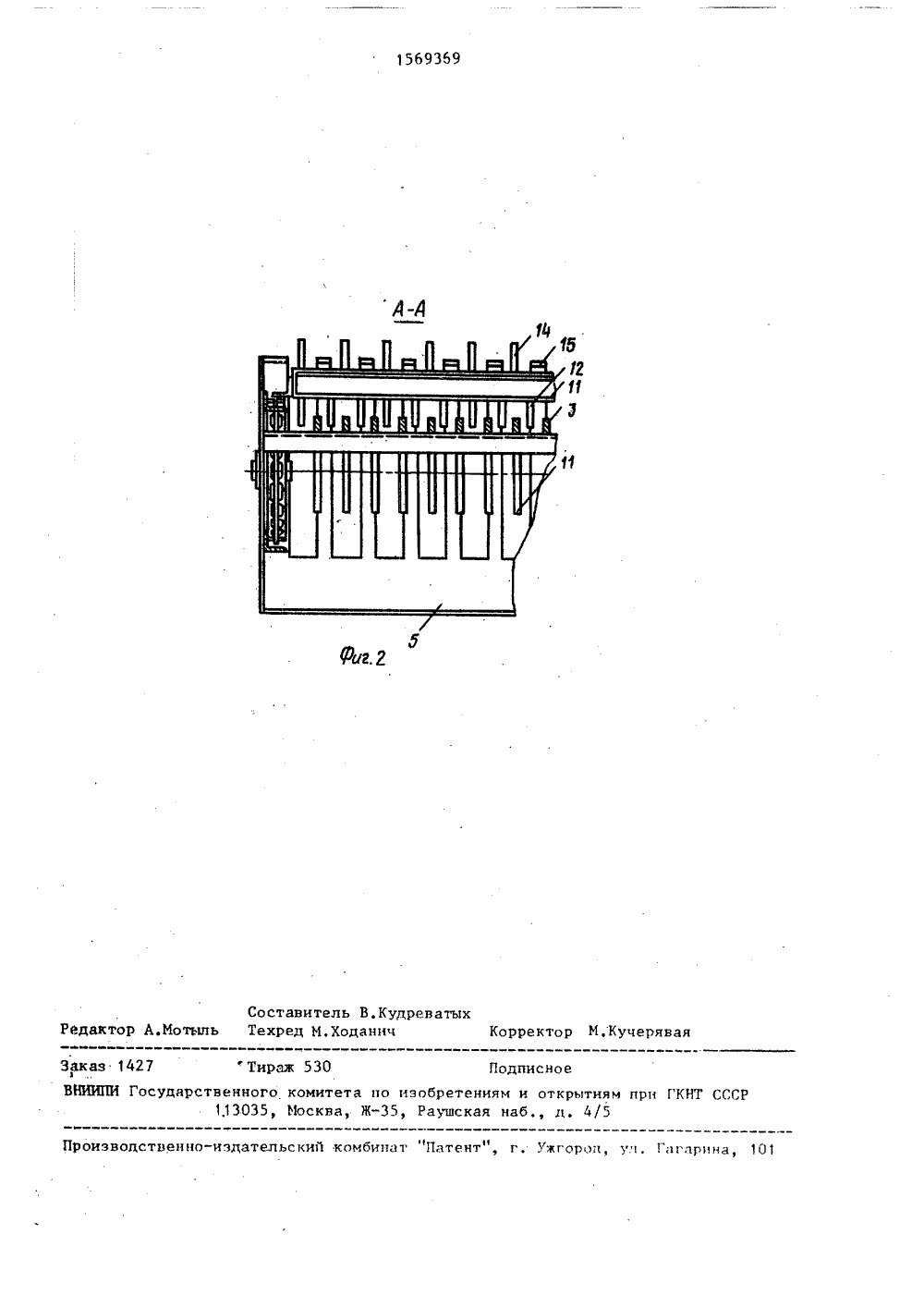

.(46) 07,06,90, Бю (71) Белорусский институт по проек ственного и мелио. 21осударственныйированию водохозяйативного строите 7,овысплуа-: Целью изобретшение надежности я являетс упрощение ГОСУДАРСТВЕННЫЙ НОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТНРЫТПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВ ства(57) Изобретение относится к гидротехнике, а именно к устройствам, предотвращающим попадание сора в водозаборные сооружения, Цель изобретения -повышение надежности и упрощениеэксплуатации, При работе водозаборно-,Изобретение относится к гидротехнике, а именно к устройствам, предотвращающим попадание сора в водозаборные сооружениятации,На фиг,1 изображено сороудерживающее устройство, продольный разрез;на фиг,2 - разрез А-А на фиг,1.Устройство расположено в водотоке1 и содержит раму 2, на которой состороны набегающего потока. закрепле-на решетка из продольных пластин 3и установленный над решеткой склиз 4.Своей нижней частью рама 2 прикреплена к песколовке 5, свободно установ-,% го сооружения вода проходит через прозоры между пластинами решетки, оставляя на них и на решетчатой части песколовки влекомый сор и нанося, Когда в связи с засорением перепад уровней воды на решетке увеличивается до максимально допустимой величины, то автоматическое устройство включает привод, который вращением верхних ведущих звездочек приводит в движение цепи и ковши с зубьями, Сор и наносы ковшами с зубьями перемещаются сначала по внутренней.и наружной поверхностям решетчатой части песколовки и направляющим секторам, затем по пластинам решетки и склизу далее направляются в сороприемник, Устройство Е отключается автоматически после восстановления первоначального перепада уровней на решетке, 2 ил. С: ленной на дне 6 водотока 1, Вдо рамы 2 размещены бесконечные це установленные на верхних ведущих 8и нижних ведущих 9 звездочках, которые приводятся в движение при помощипривода 10. К цепям 7 крепятся ковши11 с зубьями 12, входящими в прозорымежду пластиными 3 и направляющимисекторами 13, прикрепленными к нижнейчасти пластин 3 в их продолжение, изубьями 14, обращенными к песколовке5, расположенной эксцентрично осинижних звездочек 9 со смещением понаправлению потока. Эксцентричноерасположениепесколовки 5 относитель,но оси нижних звездочек 9 обеспечиваетвыход зубьев 14 за пределы решетчатойчасти 15 песколовки 5.Кроме того, сороудерживающее устройство снабжено шарнирной опорой 16 и сороприемником 17.Устройство работает следующим об 5 разом.При работе водозаборного сооружения на решетке устанавливается определенный перепад уровней воды, за , счет которого вода проходит между пластинами 3 решетки, оставляя наих и на решетчатой части 15 песколови 5 влекомый сор, например отмираюяую растительность в ниде водорослей,Древесных остатков и т.п а в песко,5 ловке 5 - грунтовые наносы, напримерПесок. Когда по истечении времениВ связи с засорением пропускная спо. собность сороудерживающего устройствауменьшается и перепад уровней воды 20 .увеличивается до максимально допустимой величины, то автоматическое устройство (не показано), содержащее,например, реле давления или ультраЗвуковой уровнемер и исполнительныймеханизм, включает привод 10 которыйвращением верхних звездочек 8 приводитв движение цепи 7, ковши 11 и во вращение нижние звездочки 9. Сор и наносы, захватываясь зубьями 12, 14И ковшами 11, перемещаются вверх снаЧала по внутренней и наружной поверхностям решетчатой части 15 песколовки5 и направляются в сороприемник 17.Устройство отключается автоматическиреле времени после восстановленияпервоначального перепада уровней.При проведении технических уходовв процессе эксплуатации устройствоизвлекается из воды поворотом в горизонтальное положение относительно40шарнирной опоры 16, Свободное опирание песколовки 5 на дне 6 водотока 1упрощает конструкцию, снижает материалоемкость и позволяет извлекать устройство из воды для техническогоосмотра в процессе эксплуатации без . демонтажа путем поворота его относительно шарнирной опоры 16.Крепление пластин 3 решетки сосклизом 1 и расположение решетчатой 50 части 15 и песколовки 5 со сторонынабегающего потока ограждает от заклинивания сором движущиеся вниз ковппФ11 с зубьями 14 и повышает надежностьустройства.Передняя решетчатая часть 15 песколовки 5 предназначена для предотвращения попадания крупного сора (например, коряг) в полость песколовки 5и заклинивания ковшей 11.Направляющие секторы 13 также способствуют предотвращению заклиниванияпри входе ковшей 11 с зубьями 14 впесколовку 5 и способствуют беспрепятственному выталкиванию ковшами 11твердого неразрушающегося сора из полости песколовки 5,Формула изобретенияСороудеряивающее устройство, содержащее размещенную поперек водотокараму с закрепленными на ней со сторонынабегающего потока решеткой из продольных пластин и установленнымнадрешеткой склизом, расположенную подрешеткой песколовку и приспособлениедля очистки решетки от сора и песколовки от наносов, включающее ковши собращенными к песколовке зубьями,закрепленные на бесконечных цепях,установленных на верхних ведущих инижних ведомых звездочках, и привод,отличающееся тем, что,с целью повышения его надежности иупрощения в эксплуатации, решеткаснабжена направляющими секторами,прикрепленными к нижней части пластинрешетки в их продолжении и расположена внутри бесконечных цепей, а ковшиснабжены дополнительными зубьями,обращенными внутрь бесконечных цепей,причем рама нижней частью прикрепленак песколовке, которая выполнена в виде обращенного вогнутой поверхностьюк решетке полуцилиндра с передней решетчатой частью, расположенного экс-.центрично оси нижних звездочек сосмещением по направлению потока надлину зубьев ковша, обращенных к песколовке, при этом песколовка установлена на дне.водотока.1569359 Составитель В. КудреватыхМотыль Техред М,Ходанич Корректор М.Кучеряв ктор зж 5 Подписное комите Москва по иэ Ж,роизвоцственно-издательский комбинат "1 атент", г, Узгароц агарина, 101 аукав 1427Тир ВНИИПИ Госуцарственног 1,1 3035б1211ю ретениям и открытиям при ГКНТ СССРушская наб., д, 4/5
