Блок берегоукрепительного сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

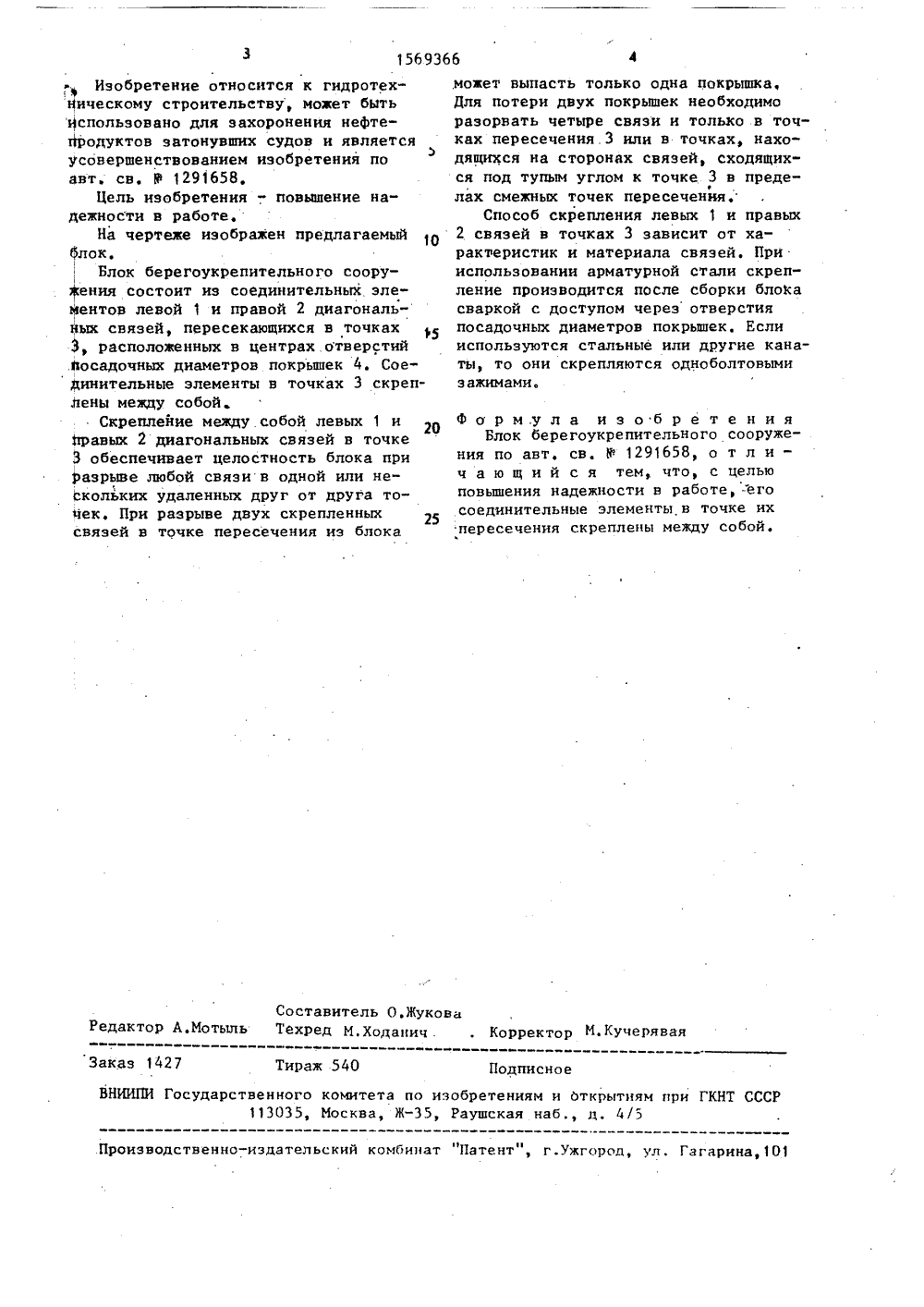

СОЮЗ СОВЕТСКИХЫНЮНФщепежРЕСПУБЛИК ог в 3/12,8)идетельство ССС02 В 3/.12, 1985НОГО С у(54) БЛОК БЕРЕГОУКРЕПИТЕЛЬ ЖЕНИЯ(57) Изобретение относится техническому строительству ,быть использовано для защи от размывов, а также для з нефтепродуктов затонувших гидроможет ы береговхороненияудов, Блок ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБ ЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свУ 1291658, кл, Е 2состоит из соединительных элементов левой 1 и правой 2 диагональных связей, пересекающихся и скрепленных в точках пересечения 3, расположенных в центрах отверстий посадочных диаметров покрьппек 4. Скрепление между собой левых 1 и правых 2 диагональных связей в точке пересечения 3 обеспечивает целостность блока при разрыве любой связи в водной или нескольких удаленных друг от друга точек, При разрыве двух скрепленных связей в точке пересечения из блока может вь 1 пасть только одна покрьппка. Применение данных блоков в берегоукрепительных сооружениях позволяет повысить их надежность и сократить возможное количество плавающих пред-. метов, 1 ил,1569366 Формула изобретенияБлок берегоукрепительного сооружения по авт. св, 9 1291658, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности в работе, -его соединительные элементы в точке их пересечения скреплены между собой. Составитель О.ЖуковаРедактор А.Мотыль Техред М,Ходанич . . Корректор М Кучер"вая Заказ 1427 Тираж 540 Подписное ВНИИПИ Государственного комитета по изобретениям и Открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5:, фИзобретение относится к гидротехНическому строительству, может бЫть использовано для захоронения нефтепродуктов затонувших судов и является усовершенствованием изобретения по авт. св. У 1291658.Цель изобретения " повышение надежности в работе.На чертеже изображен предлагаемый 5 лок,Блок берегоукрепительного сооруаления состоит из соединительных элементов левой 1 и правой 2 диагональ- ных связей, пересекающихся в точках 3, расположенных в центрах отверстий .посадочных диаметров покрышек 4. Соединительные элементы в точках 3 скреплены между собойСкреплейие между. собой левых 1 и правых 2 диагональных связей в точке 3 обеспечивает целостность блока при разрыве любой связи в одной или нескольких удаленных друг от друга точек При разрыве двух скрепленн х 25 связей в точке пересечения иэ блока может выпасть только одна покрьппка, Для потери двух покрышек необходимо разорвать четыре связи и только в точках пересечения.3 или в точках, находяпихся на сторонах связей, сходящихся под тупым углом к точке 3 в предеФлах смежных точек пересечения.Способ скрепления левых 1 и правых 2 связей в точках 3 зависит от характеристик и материала связей. При . использовании арматурной стали скреп- ление производится после сборки блока сваркой с доступом через отверстия посадочных диаметров покрышек, Если используются стальные или другие канаты, то они скрепляются одноболтовыми зажимами.
СмотретьЗаявка
4372271, 01.02.1988
ЧЕРНОМОРСКО-АЗОВСКОЕ УПРАВЛЕНИЕ МОРСКИХ ПУТЕЙ
ЗАЛОЖКОВ ВЕНИАМИН АЛЕКСАНДРОВИЧ, ПАШКИН ВАЛЕНТИН ПАВЛОВИЧ, КУДЮКИН АНАТОЛИЙ АЛЕКСАНДРОВИЧ, МОСИЧЕВ ИГОРЬ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: E02B 3/12
Метки: берегоукрепительного, блок, сооружения
Опубликовано: 07.06.1990
Код ссылки
