Сорозадерживающее устройство габричидзе

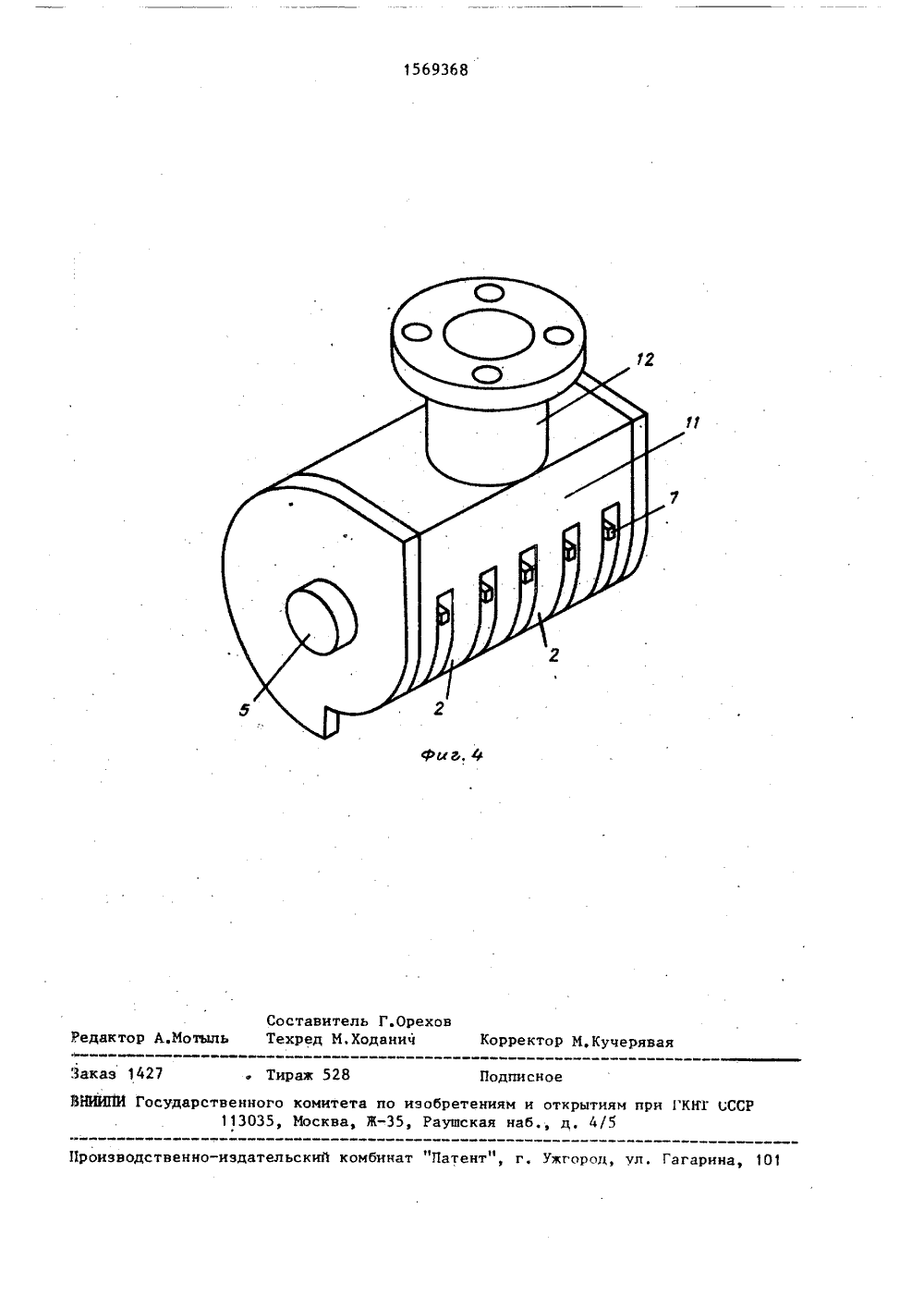

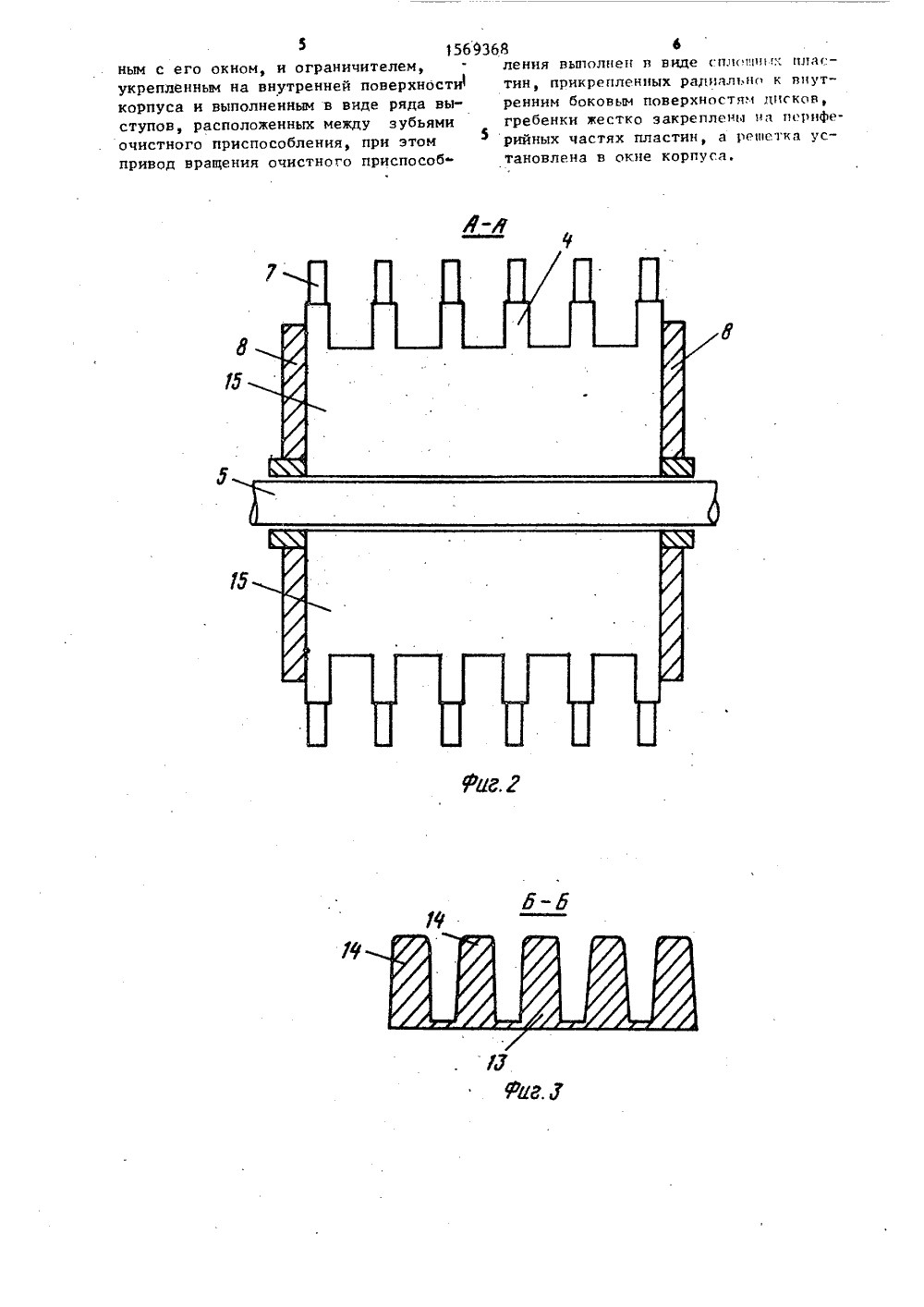

х В 5/08 САНИЕ ИЗОБРЕТЕ ИДЕТЕЛЬСТВУ К АВТОРСКОМ ого ис- роГОСУДАРСТЕННЫй НОМИТЕТГ 10 ИЗОБРЕТЕНИЯМ И (ЛКРЫТИЯПРИ ГКНТ СССР 1(21) 4314626/23-15 (22) 08. 10. 87 (46) 07.06,90, Бюл, Кф 21 (71) Тбилисское отделение Всесоюз проектно-изыскательского и научно следовательского института "Гидро ект" им. С,Я,Жука (72) Ю.Д. Габричидзе и Г.Ю, Габричид (53) 626,88 (088,8) (56). Авторское свидетельство СССР В 326285, кл, Е 02 В 15/00, 1970.Авторское свидетельство СССРВ 1289953, кл, Е 02 В 5/08, 1985.(57) Изобретение относится к гидротехнике, а именно к сорозадерживающим устройствам, устанавливаемым навходных оголовках водозаборовЦельизобретения - упрощение конструкциии снижение энергоемкости. Сорозадерживающее устройство включает решетку1, очистное приспособление 3 в видегребенок 4, привод вращения 6 очистного приспособления 3. При этомстержни решетки 1 выполнены изогнуты1569368 ми по дуге окружности, а зубья 7гребенок 4 имеют длину, большую радиуса окружности решетки 1. Устройство содержит также полый корпус 9,в боковой стенке которого выполненоокно, всасывающий патрубок 12, ограничитель 13. Причем решетка 1 уста" Изобретение относится к гидротехнике, а именно к сорозадерживающимустройствам, устанавливаемым на входных оголовках водозаборов,Цель изобретения - упрощение конструкции и снижение энергоемкости.,На фиг,1, изображено сорозадерживающее устройство, поперечный разрез; 20на фиг, 2 - разрез А-А на фиг. 1; наиг.3 - сечение Б-Б на фиг,1; на, иг.4 - сорозадерживающее устройство,общий вид.Сорозадерживающее устройство включает решетку 1, размещенную в водоисточнике и выполненную в виде параллельно расположенньп стержней 2, очистное приспособление 3, выполненноев виде гребенок 4, укрепленных на , 30валу 5, и привод 6 вращения очистногоприспособления 3, при этом стержни 2решетки 1 выполнены изогнутыми по дугеокружности, центр которой совпадаетс осью вращения вала 5, а зубья 7гребенок 4 имеют длину, большую радиуса окружности решетки 1, два диска8, укрепленных на валу 5 с возможностью вращения, полый корпус 9 цилиндриеской формы, в боковой стенке 10 40которого по всей длине образующей цилиндра выполнено окно 11, всасывающийцатрубок 12, тангенциально присоединенный к внешней боковой поверхностикорпуса 9 и сопряженный с его окном11, и ограничитель 13, укрепленный навнутренней поверхности корпуса 9 ивыполненный в виде ряда выступов 14,расположенных между зубями 7 очистного приспособления 3, при этом привод6 вращения очистного приспособления 3выполнен в виде сплошных пластин 15,прикрепленных радиально к внутреннимбоковым поверхностям дисков 8, гребенки 4 жестко закреплены на периферийных частях пластин 15, а решетка 155установлена в окне 11 корпуса 9,Сорозадерживающее устройство работает следующим образом,новлена в окне, а привод вращения 6выполнен в виде пластин 15, укрепленных радиально, При работе насоса во-да, проходя в патрубок 12, воздействует на пластины 15, заставляя ихвращаться вокруг оси, а зубья 7 приэтом очищают решетку 1, 4 иЛ,Патрубок 12 присоединяется к всасывающей трубе насоса (не показан), Сорозадерживающее устройство опускается в воду на желаемую глубину и включает насос, который начинает работу, засасывая воду. Последняя воздействует на пластины 15 и приводит. их во вращательное движение. При вращении зубья 7 проходят в пространстве межцу стержнями 2 решетки 1,. очищая их от мусора и других плаваю-. щих предметов Снимаемый с решетки 1 мусор захватывается течением воды и уносится в водоисточник. Частота вращения очистного приспособления 3 может регулироваться соотношением величины зазора между зубьями 7 гребенок 4 и выступами 14 ограничителя 13. Кроме того, наличие ограничителя 13 ограничивает циркуляционное движе ние воды во внутренней полости корпуса 9. Формула изобретенияСорозадерживающее устройство, включающее решетку, размещенную в водоисточнике и выполненную в виде параллельно расположенных стержней, очистное приспособление, выполненное в виде гребенок, укрепленных на валу, и привод вращения очистного приспособ-. ления, при этом стержни решетки выполнены изогнутыми по дуге окружности, центр которой совпадает с осью вращения вала, а зубья гребенок имеют длину, большую радиуса окружности решетки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и снижения энергоемкости, оно снабжено двумя дисками, укрепленными на валу с возможностью вращения, полым корпусом цилиндрической формы, в боковой стенке которого по всей длине образующей цилиндра выполнено окно, всасывающим патрубком, тангенциально присоединенным к внешней боковой поверхности корпуса и сопряжен 51569368 6ным с его окном, и ограничителем, . ления вьп 1 олнец в виде сплс 1 лпс, цласукрепленным на внутренней поверхности тин, прикрепленных радиально к внут- корпуса и выполненным в виде ряда вы- ренним боковым поверхностям дисков, ступов расположенных между зубьями гребенки жестко закреплены на псрнфочистного приспособления, при этом рийных частях пластин, а репетка успривод вращения очистного приспособ- тановлена в окне корпуса.15693 б 8 4 Составитель Г.Ореховдактор А.Мотыль Техред М,Ходанич Корректор М,Кучеряв Заказ 14 Подписное иям при ГКНТ СССР
