Грешников

Номер патента: 1640275

Опубликовано: 07.04.1991

Авторы: Грешников, Шахов, Ягин

МПК: E02B 7/06

Метки: каменно-земляная, плотина

...боковые призмы из каменной наброски - верховую 6 и низовую 7, оголовок из непучинистого грунта 8 с водонепроницаемым покрытием 9 и полость 10 в виде траншеи, выполненную с гребня ядра и заполненную насыпным водопроницаемым грунтом 11 (фиг, 2). Посередине гребня плотины на одинаковом расстоянии одна отдругой и вертикально выставлены металлические трубы 12, При этом нижние половины труб 12 выполнены с перфорацией 13, проходят через материал 11 полости 10 и концами заведены в ядро 1, а верхние концы выступают из плотины и тоководами 14 (фиг. 1) распределены по фазам А, В и С источника 15 электрического тока,Плотину используют следующим образом.В течение года вода перед плотиной с летнего уровня.16 понижается до зимнего уровня 17, при...

Номер патента: 1539053

Опубликовано: 30.01.1990

Авторы: Грешников, Грин, Осеннов

МПК: B25B 15/00

Метки: отвертка

...наконечника, Приэтом фиксаторы 11 будут заклиненыступенью 15 отверстия втулки. Послеэтого. происходит завинчивание (отвинчивание) крепежного элемента. 2 ил. высвобождаются фиксаторы 1.1, и сменный наконечник 3 уходит от осевого канала 19 во внутреннюю полость корпуса 1. После выхода сменного наконечника 3 из осевого канала 19 двупле- чие рычаги. 12 под действием усилия упругого элемента 13 поворачиваются вокруг своих осей, и их плечи 14 входят в зацепление с канавкой 16 рабочей головки 2, а плечи 20 двуплечих рычагов 12 входят во внутренние габариты осевого канала 19В таком положении рабочая головка 2 остается до ввода в осевой канал 19 нового сменного наконечника 3,Для установки сменного наконечника 3 в рабочее положение...

Номер патента: 1330248

Опубликовано: 15.08.1987

Авторы: Балясников, Грешников

МПК: E02B 7/06

Метки: водонапорных, возведения, воздуха, грунтовых, отрицательных, сооружений, температурах

...комитета СССР но делам изобретений и откоытни1 13035, Моска, Ж 35, Рау инская наб., д. 4,5Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническому строительству, а именно к способам возведения водонапорных грунтовых сооружений, и может быть использовано при возведении противофильтрационных элементов плотин из переувлажненных связных грунтов в районах Крайнего Севера.Цель изобретения - повышение надежности сооружения путем увеличения интенсивности оттаивания и консолидации грунтов в строительный период.Способ осуществляется следук 1 щим образом.Переувлажненный связный грунт укладывается в противофильтрационный элемент с переходных зон, разравнивается бульдозером с...

Номер патента: 1310644

Опубликовано: 15.05.1987

Авторы: Барков, Боярчук, Грешников, Квашин, Красюк

МПК: G01H 11/06

Метки: вала, вращающегося, колебаний, характеристик, частотных

...с второго управляющего выходацифрового вычислителя 4,Устройство работает в двух циклах. Первый цикл (ввод информации) начинается в момент снятия цифровым вычислителем 4 с входа схемы И 11 запрещающего сигнала. Тем самым разреЗ 5 шается прохождение на ее выход импульсов частоты Г . Первый прошедший через схему И 1 1 импульс Гв устанавливает триггер 9 в состоянйе,разрешающее прохождение через схему40И 10 на вход запуска аналого-цифрового преобразователя 3 импульсов частоты И Г .По каждому импульсу частотыИ Г осуществляется выборка мгновенврного значения амплитуды полигармони 45ческого сигнала Б(С ), поступающегос выхода датчика 1 вибрации на входаналого-цифрового преобразователя 3.Таким образом осуществляется синхронизация...

Номер патента: 1167256

Опубликовано: 15.07.1985

Авторы: Балясников, Грешников, Ягин

МПК: E02B 7/06

Метки: местных, плотина

...устойчивость и трещиностойкость (1,Однако при строительстве указанных плотин зимой в районах с суровым климатом в противофильтрационном элементе образуются мерзлые зоны, которые долгое время не оттаивают и неконсолидируются.Наиболее близкая по технической сущности к изобретению является плотина из местных материалов. включающая противо- фильтрационный элемент в виде ядра с горизонтальными полостями, заполненными несвязным грунтом 2.Однако в районах с суровым климатом такая конструкция плотины не обеспечивает консолидации грунта противофильтрационного элемента в процессе строительства, потому что зоны ядра, возводимые в зимний период, имеют отрицательную температуру, полости из несвязного грунта и сообщающаяся с ними труба перемерзают и...

Номер патента: 1081348

Опубликовано: 23.03.1984

Авторы: Грешников, Зборщик, Назимко

МПК: E21C 39/00

Метки: стабилометр

...изобретения является повышение точности испытания образца,Поставленная цель достигается тем, что в стабилометре, включающем корпус с рабочей и вспомогательной камерами, разделенными перегородкой, патрубки подвода давления и поршень со штоком, поршень установлен во вспомогательной камере с образованием подпоршневого пространства расположенного со стороны рабочей камеры и снабжен дополнительным штоком, размещенным в перегородке корпуса, при этом корпус под поршнем снабжен патрубком подвода давления.На фиг. 1 представлена схема стабилометра; на фиг. 2 - пример выполнения многокамерного стабилометра; на фиг. 3 - диаграмма испытаний образцов в мягком и жестком стабилометрах. 5 10 15 20 25 Зо 35 40 2Стабилометр состоит (фиг....

Номер патента: 918842

Опубликовано: 07.04.1982

Авторы: Батуев, Грешников, Игумнов, Ченцов, Юсупов

МПК: G01N 29/04

Метки: качества, сварных, соединений

...воздухе образуются микро- и макротрещины в результате термических напряжений или процессов окисления металла шва и околошовной зоны, которые сопровождаются возбуждением сигналов акустичесой эмиссии на фонешумов. Эти сигналы преобразуются вэлектрический сигнал преобразователем 1, усиливают предварительнымусилителем 2, установленным в непосредственной близости от преобразователя с целью обеспечения оптимального приема сигнала на уровне от 0,5до 2 мкВ в полосе пропускания.Сигналы с предварительного усили Отеля 2 поступают в линейный пропускатель 3, через который они пройдуттолько начиная с интервала времени,установленного на датчике 14 временных интервалов, который запускаетсяв работу с момента отключения напряжения на сварочном...

Номер патента: 673909

Опубликовано: 15.07.1979

Авторы: Грешников, Дробот, Константинов, Лыков, Ченцов

МПК: G01N 29/04

Метки: изменения, объема, пластически, продеформированного, скорости

...СССРоткрытийкая наб., д. 4/5д, ул. Проектная,ИПИ Гос по деламМосква ППП Пат 113 илиалрительный усилитель 3, фильтр 4 верхних и нижних частот, основной усилитель 5, блок 6 выделения сигналов акустической эмиссии из шумов, измеритель мощности 7 и измеритель интенсивности 8 сигналов акустической эмиссии, делитель 9, задатчик 10 коэффициента пропорциональности, индикатор 11 и интегратор 12.Способ измерения скорости изменения пластически продеформированного объема материала осуществляется следующим образом.40Нагружают образец 2 возрастающим усилием Р, обеспечивая постоянную скорость нагружения от 0,02 до 0,002 0 т в секунду. В диапазоне частот с максимальным отношением сигнал/шум (частоты 100 - 250 кГц) производят частотную селекцию, с...

Номер патента: 537379

Опубликовано: 30.11.1976

Авторы: Грешников, Колышницына, Коновалов, Новиков, Удалов, Фролов

МПК: G10L 1/02

Метки: акустического, источника, типа

...сигналов не менее двух гармонических со ставляющих, находят фазовые соотношения между давлением и колебательной скоростью на частотах этих составляющих и по этим соотношениям определяют тип акустического ис, тоцника, причем, если 3 тд- , то источник монопольный,тку Кт"фцилиндр,где р - фазовый угол между составляющимидавления и колебательной скорости;К - волновое число.Для реализации способа необходимо одновременно измерить колебательную скорость иакустическое давление в любой точке ближнего поля акустического источника и выделитьне менее двух гармонических компонент спектров этих сигналов и измерить разность фазмежду сигналами, соответствующую колебательной скорости и давлению, на частотах гармонических составляющих. По указанным выше...

Номер патента: 476440

Опубликовано: 05.07.1975

Авторы: Болотин, Грешников, Дробот, Ченцов

МПК: G01B 7/16

Метки: деформирования, скорости

...сравнении его с сигналом эдатчика п угравлеции механизмом переещения захвата испытательной машины разностным сигналом.Недостатком известного способа является малая точность регулирования скорости деформирования, что связано с высокими погрешностями измерения датчиками перемещения деформаци образцов сложной геометрии, с малой измерительной базой в условиях затрудненного доступа к образцу. 1 ОПри деформировании образца сигналы акустической эмиссии улавливаются датчиком.Регистрируют интенсивность акустической эмиссии, под которой попивется количество импульсов акустической эмиссии в единицувремени.Учитывая зависимость свертываемой интенсивности в акустической эмиссии 1 х со скоростью деформированпя образца Е вырабаты вают...

Номер патента: 339906

Опубликовано: 01.01.1972

Авторы: Болотин, Грешников, Дробот, Николаев, Шушунов

МПК: G01N 3/32, G05B 19/02

Метки: программного, стенду

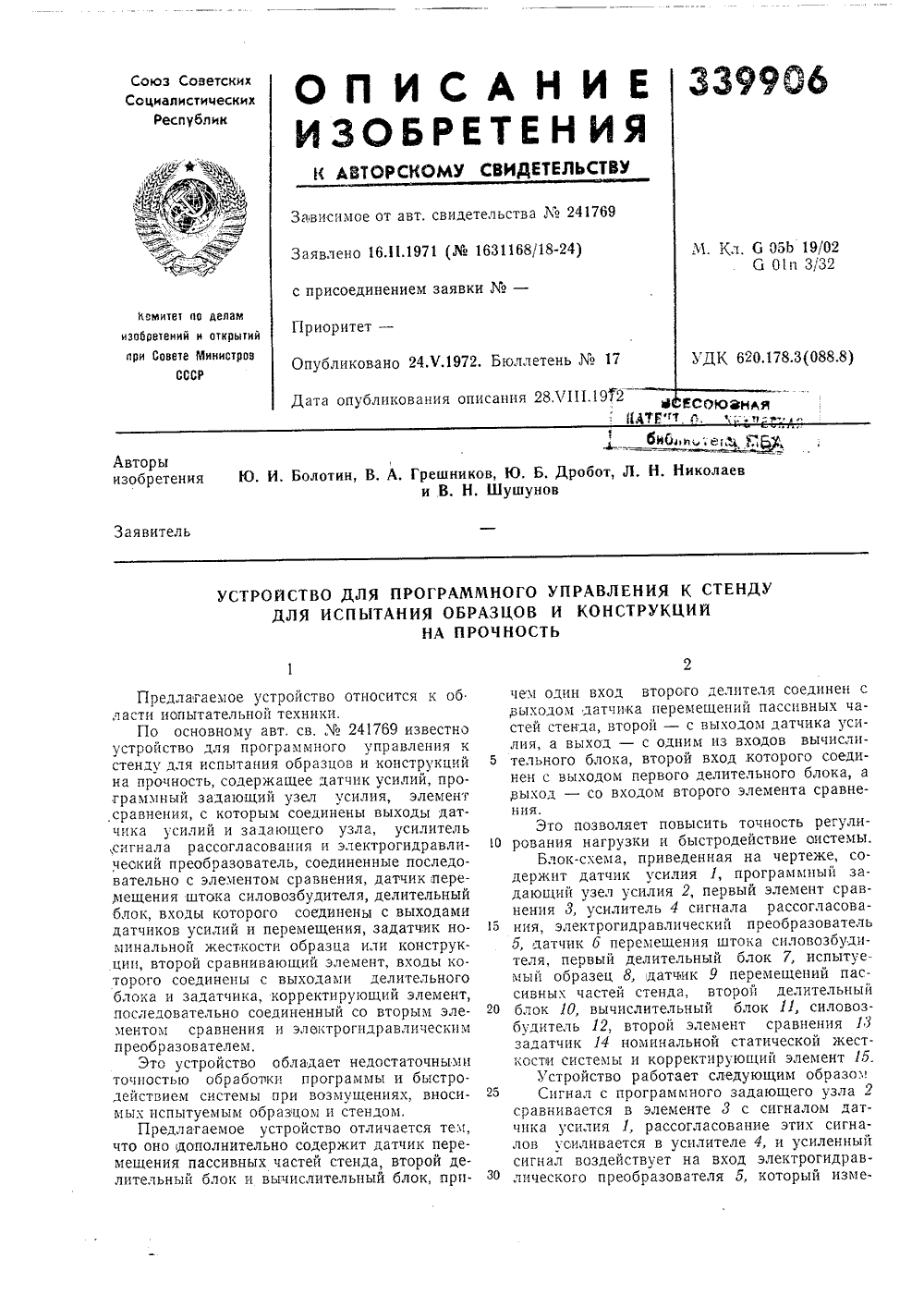

...датчик усилия 1, программный задающий узел усилия 2, первый элемент сравнения 3, усилитель 4 сигнала рассогласова ния, электрогидравлический преобразователь5, датчик 6 перемещения штока силовозбудителя, первый делительный блок 7, испытуемый образец Одатчик 9 перемещений пассивных частей стенда, второй делительный 20 блок 10, вычислительный блок 11, силовозбудитель 12, второй элемент сравнения 1 т задатчик 14 номинальной статической жесткости системы и корректирующий элемент 15.Устройство работает следующим образом 5 Сигнал с программного задающего узла 2сравнивается в элементе 3 с сигналом датчика усилия 1, рассогласование этих сигналов усиливается в усилителе 4, и усиленный сигнал воздействует на вход электрогидравлического...

Номер патента: 231599

Опубликовано: 01.01.1968

Авторы: Гаврилов, Грешников

МПК: H03K 7/08

Метки: генератор, импульсов

...в интервал времени непосредственно, а не путем сравнения с линейно изменяющимся напряжением.На чертеже показана схема предлагаемого генератора импульсов.Генератор содержит катодцый повторитель 1 и усцлитель 2 с емкостной анодцо-сеточцоц обратной связью. Последний открыт по всем сеткам и напряжение Сца его аноде цри Отсутствии сигнала ца вхоле генератора мяло.Положительный запускающиц (входной) сцгнял подается ца упрз 1 ВЛ 51 ющуО сст 1 су ) 11 ОВ- торителя 1, катод которой коцлмктиВно связан с анодом усилителя 2. При этом заряжается конденсатор 4. Если ллительцость сигца. ла на входе генератора достаточно велика, конденсатор 4 заряжается ло напряжения, равного Г,+ с 1 гле с 1 вк - напряжение входного импульса.По окончании запускающего...

Номер патента: 163649

Опубликовано: 01.01.1964

Авторы: Гаврилов, Грешников

МПК: G04F 10/04

Метки: длительности, импульсов, прямоугольных, электронный

...Далее через фазоинверсный каскад (левая половина лампы Л,) импульс подается на управляющую сетку зарядной лампы (правая половина лампы Л 2), Последняя 15 работает в режиме катодного повторителя, нагрузкой которого является лампа Л 2, зашунтированная емкостью С (влиянием сопротивления Лг можно пренебречь), Емкость С заряжается по цепи зарядная лампа - участок, сег ка - катод Л 2. Так как постоянная времениэтой цепи мала по сравнению со скоростью нарастания напряжения на входе зарядной лампы (что легко обеспечить), то С заряжается по линейному закону (фиг, 2, в).25 По окончании импульса на входе заряднаялампа оказывается запертой положительным напряжением на катоде и на работу схемы практически не влияет.В силу того, что Л 2 открыта по...
