Недрига

Номер патента: 1537745

Опубликовано: 23.01.1990

Авторы: Анахаев, Ахматов, Дидович, Недрига

МПК: E02B 3/16, E02B 7/06

Метки: грунтовой, плотины, противофильтрационное

...плотины включает водоупорный элемент 1 из грунтового материалаи примыкающий к нему со стороны нижнего бьефа .фильтр 2, снабженный блоком 3 из несуффозионного материала,который уложен взамен грунта водоупор-З 0ного элемента 1 в местах повышенныхзначений выходных градиентов напорапри выходе Фильтрационного потока изводоупорного элемента 1 в Фильтр 2.Блок 3 выполняется из материала,обладающего значительным сцеплением(пористый бетон, асфальтобетон, полимерные материалы и т,д.), позволяющимему выдерживать действие повышенныхзначений выходных градиентов напора 0без проявления фильтрационных деформаций (суффозии, контактного выпора,отслаивания) и с коэффициентом Фильтрации (К ) равным (0,8-0,9)ККр(а з, а,б(2-5)К, где Кт - коэффициейт...

Номер патента: 1361235

Опубликовано: 23.12.1987

Авторы: Анахаев, Дидович, Недрига, Ткаченко

МПК: E02B 3/16, E02B 7/06

Метки: каменно-земляной, плотины, противофильтрационное

...элемента 2 К составляет не болееКо0,02 ( - (0,02). Основание 1 может быть непроницаемым как в результате 55 природного генезиса, так и в результате инженерного воздействия на него, например укрепительной цементации, покрытия поверхности основания битумными или полимерными материалами и т.п.Устройство работает следующим образом.В период эксплуатации противофильтрационного устройства им воспринимается весь напор, действующий на плотину, в результате чего жидкость фильтруется через водоупорный элемент 2, который в целях снижения рас- хода и скоростей фильтрационного потока выполняют из связного грунта, и зуб 3, выполненный из материала с проницаемостью, равной проницаемости грунта водоупорного элемента 2 в целях сохранения однородности...

Номер патента: 1342971

Опубликовано: 07.10.1987

Авторы: Головко, Ким, Кольцов, Котлярова, Недрига, Покровский

МПК: E02B 1/00, E02B 7/00

Метки: возведения, плотины

...между скважинами выпуски иэ рассолопровода и скважины располагают в шахматном порядке.Профильтровавший в основании плотины рассол перехватывают с помощьюдренажного устройства 8 и перекачивают в рассолопровод, что существенноснижает расход соли, подаваемой врассолопровод, и, следовательно,стоимость строительства. При сработке водохранилища ниже отметки форсированного подпорного уровня (ФПУ) выпуски рассола н трубопроводы, соединяющие рассолопровод со скважинами, оказавшимися выше горизонта воды,перекрываются задвижками, т.е. процесс насыщения солью фильтрационного потока в предлагаемом способе является управляемым.Во время наполнения водохранилища определяют величину фильтрационного расхода и строят график зависимости Я = Г(Н) (1) . С...

Номер патента: 1330244

Опубликовано: 15.08.1987

Авторы: Анахаев, Дидович, Захаров, Недрига

МПК: E02B 3/16

Метки: аккумулирующей, емкости, противофильтрационное

...малопроницаемым слоем 8, вьп 1 олненным из уплотненного глинистого грунта, асфальтополимербетона, полимерной пленки. Предлагаемое противофильтрационное устройство работает следующим образом,При пуске в эксплуатацию противофнльтрационного устройства аккумулирующей емкости одновременно с заполнением емкости жидкостью или промышленными отходами в пористую проницаемую подушку 2, расположеннуо в грунтовом основании 1, по системе перфорированных труб 3 от пневмонагнетательного устройства (не показано) подается воздух, инертный газ или безвредная газовоздушная смесь, и в любой части обьема пористой проницаемой подушки поддерживается известное давление Р подаваемой среды, превосходящее значение атмосферного давления Р и не превышающее значение...

Номер патента: 1271924

Опубликовано: 23.11.1986

Авторы: Захарова, Котлярова, Лушнов, Недрига, Покровский

МПК: E02B 1/00, E02B 7/06

Метки: взрывами, возведения, горных, направленными, плотин, пород, скальных

...м/с (определяется в результате проведения опытного взрыва);коэффициент, учитывающий10 уменьшение скорости движения породы по сравнению соскоростью выброса (1 с ) 1,определяется в результатепроведения опытного взрыва).ИнтеРвал во времени между взрывами скважинных зарядов и зарядов,расположенных в минных штольнях, определяемый по указанной формуле,требуется для того, чтобы взрыв зарядов, расположенных в минных штольнях,произошел после того, как скальный грунт, обрушаемый в результате взрыва скважинных зарядов, ужеобразовал на дне ущелья плотину,гребень которой находится на отметке,где ширина ущелья составляет неменее пяти диаметров камня максимальной крупности (5 Й), образующегосяв результате взрыва,30Большие массы скального...

Номер патента: 1242561

Опубликовано: 07.07.1986

Авторы: Анахаев, Дидович, Недрига, Ткаченко

МПК: E02B 3/16

Метки: каменно-земляной, плотины, противофильтрационное

...обращенной всторону фильтра 3. 2 - ширина зуба по подошве водо.упорного элемента, м;- кратчайшая длина линии тока минк месту сопряжения низовыхграней водоупорного элементаи зуба, м;=1 вЫ;мин- угол между верховойграньюпротивофильтрационного устройства и подошвой водоупорного элемента, град;6 - угол между верховой граньюзуба и поверхностью пластового дренажа, град;толщина противофильтрационного элемента по подошве, м. Предлагаемое противофильтрационной устройство работает следующимобразом.В период эксплуатации противо 5 фильтрационного устройства им воспринимается почти весь напор, действующий на плотину, в результате жидкость фильтрует через водоупорныйэлемент 2, который, в целях сни 10жения расходов и скоростей фильтрационного потока...

Номер патента: 1217979

Опубликовано: 15.03.1986

Авторы: Анахаев, Недрига

МПК: E02B 3/16

Метки: каменно-земляной, плотины, противофильтрационное

...- повышениенадежности работы противофильтрационного устройства за счет снижениядействукяцего градиента напора поконтакту малопроницаемого элемента1 в основании и непроницаемого контура и снижение стоимости строительства за счет сокращения объемов работ,На фиг. 1 изображена каменно-земляная плотина с противофильтрационным экраном, поперечное сечение; нафиг, 2 - каменно-земляная плотина спротивофильтрационным ядром,Противофильтрационное устройствокаменно-земляной плотины, расположенной на сильнопроницаемом основании 1ограниченной мощности, включает переходные зоны 2, малопроницаемый элемент 3 из глинистых грунтов в телеплотины и в ее основании, сопряженный с непроницаемым контуром 4, соединенным с водоупором...

Номер патента: 1214826

Опубликовано: 28.02.1986

Авторы: Анахаев, Дидович, Недрига

МПК: E02B 3/16

Метки: каменно-земляной, плотины, противофильтрационное

...углом;на фиг, 3 - то же, с подсоединением непроницаемой криволинейной диафрагмой к непроницаемому основаниюпод острым углом,Устройство содержит водоупорный элемент 1 из связаного грунта, Фильтр 2 на низовой грани водоупор- ного элемента , пластовый дренаж 3, расположенный в концевой части подошвы водоупорного элемента, гибкую водонепроницаемую диафрагму 4, непроницаемое основание 5.Противофнльтрационное устройствоработает следующим образом.5 В период эксплуатации противофильтрационное устройство воспринимает почти весь напор, действующийна плотину, в результате чего жидкость фильтруется через водоупорныйэлемент 1, который в целях снижениярасхода средних и выходных скоростейфнльтрационного потока, выполняют изсвязного грунта, Для...

Номер патента: 1198146

Опубликовано: 15.12.1985

Авторы: Бреславец, Вычегжанин, Захарченко, Кондратьев, Кононенко, Михович, Недрига, Цейтлин

МПК: E02B 3/16

Метки: противофильтрационное

...устройства путем обеспечения его устойчивости.На чертеже приведено противофильтрационное устройство, разрез.Противофильтрационное устройство содержит два экрана 1 и 2, например из суглинка или литого асфальтобетона, с прослойкой 3 из пористого материала, например песка или мелко- пористого бетона, и защитный слой 4 из местного грунта. В нижней части прослойки 3 установлены перфорированные трубы 5, соединенные с источником сжатого воздуха (не показан) Прослойка 3 на бортах 6 накопителя соединена газоотводящими трубами 7 с его чашей 8. Торцы 9 труб 7 заведены в прослойку 3, а торцы 10 выступают в чашу 8 и снабжены обратными клапанами 11. Расположенные по длине экрана на одном уровне торцы, 9 соединены перфорированной целью уменьшения...

Номер патента: 1182109

Опубликовано: 30.09.1985

Авторы: Белик, Дидович, Захаров, Недрига

МПК: E02B 7/06

Метки: вещества, влажных, вредные, отходов, производств, промышленных, складирования, содержащих, сооружение

...равный или меньший угла естественного откоса отсыпаемых без уплотнения отходов, расположены слои 6 с повышенной проницаемостью, коэффици ент Фильтрации материала которых К . больше ЕВ. Эти слои соединены с защитной грунтовой отсыпкой на экране, а в месте их присоединения к ней размещены дрены-коллекторы 7, Дрены коллекторы. 7 могут быть подключены к системе оборотного водоснабжения, ливневой канализации или к системам для специального технологического использования (не показано).55Причем толщина слоев повышенной проницаемости в любом сечении определяется зависимостью) .с 5 Кгде Ь - толщина слоя повышеннойпроницаемости в расчетном сечении, м; л - удельный расход жидкости в расчетном сечении слоя, м/сут; Кскоэффициент Аильтрации...

Номер патента: 1182106

Опубликовано: 30.09.1985

Авторы: Захарова, Корчевский, Котлярова, Малюта, Недрига, Покровский

МПК: E02B 1/00, E02B 7/06

Метки: водонепроницаемости, каменнонабросной, плотины, повышения

...концентрацией0,55-0,75%. Меньшее значение объемной концентрации назначают при скоростях движения воды в порах камен ной наброски, не превышающих 1,О,5 см/с, среднее значение - при скоростях, изменяющихся в диапазоне 1,5 - 3 см/с, и большее - при значениях скоростей, превышающих 3 см/с.После этого подают пульпу в плавучиепульпопроводы и осуществляют процессзамыва с одновременной подачей сжатого воздуха в перфорированные трубопроводы. При этом обеспечиваетсяперемешивание суспензии мелкозернистого грунта по всей глубине воды ипредотвращается образование малопроницаемого слоя на поверхностиверхового откоса,После достижения необходимой водонепроницаемости плотины во времясработки уровня воды ниже зоны, ограниченнэй длинойверхового...

Номер патента: 1142579

Опубликовано: 28.02.1985

Авторы: Демьянова, Дидович, Захаров, Недрига, Покровский

МПК: E02B 7/00

Метки: плотина

...грунтов основания, увеличение осадков основания и фильтрационных расходов, при 20 этом сооружение может разрушиться. Для обеспечения усго 9 иивости сооруа минимальная толщина слоя засоленного грунта в любом сечении участка длиной ь определяется по следующей зависимости:Ко НСнСо 3 сгде 1 - минимальная толщина слоязасоленного грунта,Г - функция, определяемаяпо графику,- коэффициент фильтрацииоснования, м/сут,Н - напор на сооружение, м;1 - заданный срок эксплуатациисооружения, лет,С - концентрация насьпценияводы солью, кг/мС - содержание соли в грунтепо объему, доли ед.)Г - мощность водопроницаемогозасоленного основания, м,- плотность соли, кг/м;Х - абсцисса сечения участкаводопроницаемого основанияперед понуром, на которомотсылая слой...

Номер патента: 1046404

Опубликовано: 07.10.1983

Авторы: Дидович, Недрига, Покровский, Файзиев

МПК: E02B 7/06

Метки: грунтовых, плотина

...слой верховой призмы и.пластовые дренажи, расположенные в верховой призме ярусами 23 .Недостатком известной плотиныявляется невысокая надежность ееработы вследствие малой дренирующейэффективности пластовых дренажейпо осушению верховой призмы пластиныпри быстрой сработке воды в водохранилище, так как в этом случаепроисходит перетекание фильтрующейводы из вышерасположенного ярусав нижележащий. Кроме того, в этомслучае в верховой призме возникаютучастки, где гидродинамические силынаправлены к дневной поверхностиоткоса, что вызывает снижение коэффициентов запаса устойчивости.При этом плотина отличается высокойстоимостью, обусловленной необходимостью повышения заложения верховогооткоса, что приводит к увеличениюее объема.Целью изобретения...

Номер патента: 905355

Опубликовано: 15.02.1982

Авторы: Бычков, Дидович, Недрига, Черкасова

МПК: E02B 3/16

Метки: накопителей, промстоков, противофильтрационное, шламохранилищ

...прорезаннымив сильнодеформируемых грунтах и сообщающимися с дренажным слоем полужест -юкими вертикальными стенками из высокопроницаемого материала, на которыхуложены т рубчатые дрены,На чертеже приведена общая схема 1 Опротивофильтрационного устройства шламохранилищ и накопителей промстоков.На жестких недеформируемых бортах1 шламохранилища уложены два слоя полимерной пленки 2, которые разделены 1 ьсильнопроницаемым, дренажным слоем 3песка или песчано-гравийной смеси.На значительной площади деформируемого основания 4 дренажный слой 3 уложен непосредствейно на основание 4.В определенных местах основания 4 кдренажному слою 3 присоединены полужесткие вертикальные стенки 5, выполненные из высокопроницаемого материала, например песка,...

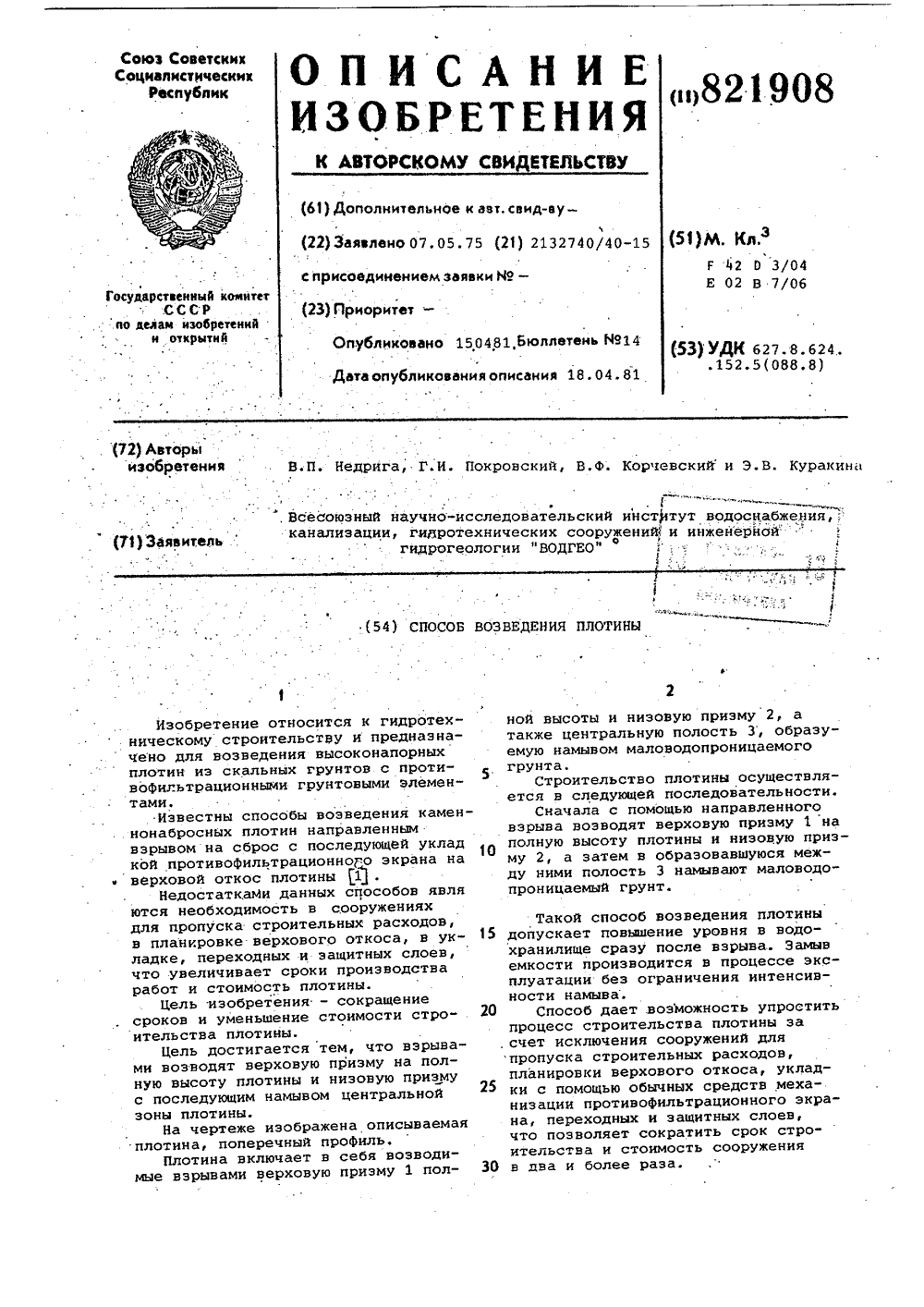

Номер патента: 821908

Опубликовано: 15.04.1981

Авторы: Корчевский, Куракина, Недрига, Покровский

МПК: F42D 3/04

Метки: возведения, плотины

...поперечный проФиль.Плотина включает в себя возводимые взрывами верховую призму 1 пол 2Фной высоты и низовую призму 2, атакже центральную полость 3, образуемую намывом маловодопроницаемогогрунта.Строительство плотины осуществляется в следующей последовательности.Сначала с помощью направленноговзрыва возводят верховую призму 1 наполную высоту плотины и низовую призму 2, а затем в образовавшуюся между ними полость 3 намывают маловодопроницаемый грунт. Такой способ возведения плотины 15 допускает повьааение уровня в нодохранилище сразу после взрыва. Замывемкости производится в процессе эксплуатации без ограничения интенсивности намыва.20 Способ дает .воэможность упроститьпроцесс строительства плотины за. счет исключения сооружений...

Номер патента: 523973

Опубликовано: 05.08.1976

Авторы: Недрига, Покровский, Черный

МПК: E02B 1/00

Метки: возведения, плотин

...изображена общая схема осуаествления предлагаемого способа возведения плотин,Способ осуществляется следующим образом. 20Сбрасывают породы, слагающие борта ущелья спомоцью взрывчатых веществ, затем бурят ряд сква.жин с гребня образовавшегося навала гс;: ой массы 1,устанавливают в них зарядь взрывчатых:.-.ешеств ипосле чего их взрывают, Ж В резудьтаге взрыва, в зоне, непосредственно прилегаюгцей к скважине, порода дробится, а образовав. шисся прц этом мелкие фракции под действием фильтрациоццого полока кольматируют крупные поры в ца. броске, Это вызывае 1 уменьшение обцей цористости и коэффициец 3 фильрации./Ья лучгцего дроблеция и раыномерного уплотнения груцтов, скважины расцолагакп в цзахматцом порядке, как 31 о изображецо ца чер...

Номер патента: 516055

Опубликовано: 30.05.1976

Авторы: Ищенко, Костин, Недрига

МПК: G06G 7/48

Метки: задач, моделирования, фильтрационных

...16. Положения коммутаторов 11, 13, 15, 23 при работе синхронизированы.Работает устройство следующим образом.Сигналы, поданные на входы блока 12 сравнения, образуют иа его выходе сигнал нсбалапса.Последний усиливается с помощНо усилителя 21 и поступает па вход реверсивного электродвигателя 18. Выходной вал последнего вращается в направлении, зависящем от знака сигнала небаланса, вращая при этом ведущий ролик 19. Прижатая к нему с помощью ролика 17 лента 7 перемещается по системе направляющих роликов 8. Допустим, что исходным узлом, подключенным к органу сравнения, является некоторый узсл и что сигнал небаланса при этом вызывает перемещение ленты в направлении вращения часовой стрелки. Тогда, перемещаясь над соответствующим...

Номер патента: 506683

Опубликовано: 15.03.1976

Авторы: Бочевер, Демьянова, Недрига, Орадовская, Осадчий, Скрипко

МПК: E02B 3/16

Метки: гидротехнического, защиты, основания, разрушения, сооружения

...с помощью нагнетания воды вштольни н скважины.Недостатком известного способа являетсяразвитие очагов растворения каменной солина ее контакте с вмещающими породами, 15обусловленное движением потока пресных вод,подаваемых через штольни и скважины,С целью предотвращения воздействия фильтрационного потока на растворимый пласт взону контакта с последним подают концентрированный рассол,На чертеже представлена схема способа защиты основания гидротехнического сооружения от разрушения сильнорастворимых породс помощью гидравлической завесы, 25Для защиты от размыва пласта 1 силыюрастворимых пород (каменная соль, гипс)создаьот гидравлическую завесу в виде двухрядов глубоких скважпн 2 и 3. По контактусоли и вмещающих пород со стороны движепиы...

Номер патента: 310972

Опубликовано: 01.01.1971

Авторы: Альбощий, Водоснабжени, Гидрогеологии, Гидротехническим, Гидротехнических, Инженерной, Институт, Канализации, Колод, Кондратьев, Недрига, Островский, Павилонский, Промпредпри, Противофильтрационный, Сооружени, Цейтлин

МПК: E02B 3/16

Метки: 310972

...экране исключается фильтрация через нижний слой экрана, увеличивается статическая устойчивость верхнего слоя и снижается стоимость экрана. Достигается это тем, что дренаж ма соединена с устройством, обеспе в дренирующей прослойке вакуум которого выбрана в соответствии с гидростатического давления жидкос щейся в дренирующей прослойке к водящего дренажа. При создании указанной величин градиент напора, определяющий 10 фильтрации жидкости через нижни рана, снижается до нуля, чем и об ся полная непроницаемость ниж двухслойного экрана и полностью щается поступление жидкости в о 15 шпщаемую экраном,Величина вакуума, необходимая нпя полной непроницаемости ни двухслойного экрана, определяется и (при атмосферном давлении по 20...
