E01C — Строительство дорог, дорожных покрытий, спортивных площадок и т.п.; машины и вспомогательное оборудование для строительства и ремонта

Номер патента: 852992

Опубликовано: 07.08.1981

Авторы: Архипова, Безмозгин, Захаров, Иванова, Непомнящий, Ополченная, Петров, Унеговская, Филиппов, Цинман

МПК: E01C 7/18

Метки: битумоминеральная, дорожныхпокрытий, смесь

...500 С 5 без доступа воздуха, Его подвергают сушке, отделению металла и помолу, Состав и свойства пирокарбона: Зола %Органические вещества,Летучие вещества, %Оптическая плотность,ед, шкалы ФЭКМасляное числоПлотность, г/смЭффективная теплопроводность, Вт/м градЭффективная температуропроводность,а 10 м/сУдельная поверхность,см/г Битумоминеральную смесь готовят путем смешения минерального заполнителя с пирокарбоном, нагревание их, смешение с разогретым битумом. Состав смеси приве ден в табл. 1 (готовили три смеси).852992 Таблица 1 Содержание, мас. % Компонент 6,0 5,7 Нефтяной битумПродукт пиролиза некомпенснруемых бытовых отходов-пирокарбонМинеральный заполнитель 7,0 3,890,5 8,585,5 13,0 80,0 Таблица 2 Смесь Показатель по прото. типу2,26...

Номер патента: 852993

Опубликовано: 07.08.1981

Авторы: Полосина-Никитина, Пошехонова, Сидорова

МПК: E01C 7/18

Метки: асфальтобетонная, смесь

...нефти, в качестве остаточных нефтяных масляных фракций используют экстракт селективной очистки нефтяных масляных фракций с различными растворителями, например фенолом и маслом ПН. Гарь - природный битумсодержащий песчаник, содержащий твердый битум с температурой размягчения выше 100 С, содержание битума в породе 5 - 15%.Асфальтобетонную смесь готовят следующим образом.Минеральные компоненты - гарь, щебень и минеральный порошок нагревают до 170 - 180 С, тщательно перемешивают до равномерного чернения всех материалов. Затем добавляют остаточные нефтяные масляные фракции при 50 - 60 С и смесь перемешивают в течение 3 мин при 160 С,1 2 3 Остаточные нефтяныемасляные фракцииГарьМинеральный порошокЩебень 7 4 5 46 53 50 9 14 11 38 29 34 По...

Номер патента: 852994

Опубликовано: 07.08.1981

Автор: Дмитриев

МПК: E01C 11/22

Метки: бортовой, камень

...для сопряжения проез. жей части автомобильной дороги с 1 ротуаром, выполненном в виде бетонного цилиндрического блока, последний содержит размещенный в верхней его части со стороны, обращенной к дороге, прилиь, обра 2зованный двумя взаимно перпендикуляр.ными плоскостями, касательными к егоповерхности.На фиг. 1 изображен бортовой камень,5 общий вид; на фиг. 2 - вариант установки бортового камня на автомобильнойдороге.Бортовой камень 1 имеет открытую 2 изакрытую 3 поверхности. Закрытая по 10 верхность 3 бортового камня имеет цилиндрическую форму, а открытая 2 обращена к дороге приливом, ограниченнымдвумя взаимно перпендикулярными плоскостями, расположенными касательно к15 его цилиндрической поверхности.Использование предлагаемого...

Номер патента: 852995

Опубликовано: 07.08.1981

Авторы: Войналович, Килиенко, Мухин, Спатарь, Шмигальский

МПК: E01C 11/24

Метки: покрытий, предотвращения, скользкостидорожных

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Это Способствует расшатыванию и последующему выбросу сначала отдельной щебенки, затем соседних с ней, что особенно проявляется в начальный период формирования слоя и обусловливает интенсивное разрушение слоя износа в процессе последующей эксплуатации. Выброс щебня, наряду с потерей щебня и вяжущего, представляет опасность ввиду возможности нанесения травм людям и повреждений автомобилям.Целью изобретения является повышение шероховатости, обеспечение возможности немедленного ввода дороги в эксплуатацию, исключения выброса щебня при пропуске транспорта и повышение безопасности движения по дороге.Поставленная цель достигается тем,...

Номер патента: 852996

Опубликовано: 07.08.1981

Автор: Орлов

МПК: E01C 19/48

Метки: асфальтоукладчик, навесной

...закреплен эластичный лоток 10, причем бункер 3 амортизаторами 11 оперт на дополнительную раму 12 с жестко закрепленным вибратором 13, в подшипниках коз 0 торой установлены оси 14, уплотняющий3каток 15. Бункер 3 выполнен с монтажными направляющими 16, соединенными при помощи пальцев 17 с рамой 1, шарнирно связанной с шасси 2. Навесной асфальтоукладчик работает следующим образом, Асфальтобетонную смесь из самосвалов загружают в бункер 3, который опущен предварительно в рабочее положение. Для этого раму 1 при помощи силовых цилиндров 7 опускают вниз. В этом положении эластичный лоток 10 и уплотняющий каток 15 касаются основания. После загрузки бункера 3 асфальтобетонной смесью и в начале движения асфальтоукладчика включают привод 5 и вальцы...

Номер патента: 853097

Опубликовано: 07.08.1981

Авторы: Ермилов, Коробков, Кулагин, Фадеев

МПК: E01C 19/05, E21B 1/26, E21C 37/00 ...

Метки: гидравлическое, действия, ударно-го

...16. 11 ереливная камера о через. отверстие 17 в стенке корпуса1 постоянно соединена со сливом отводящеймагистралью 18, а через отверстие 19, рас оложенное ближе к задней стенке корпуса1, соединена с торцовой полостью 20 распределителя 13. Другая торцовая полость 21распределителя 3, в которой расположенапружина 22, постоянно соединена со сливом.Устройство работает следующим образом.Перед началом работы боек 7 находитсяв крайнем нижнем (по чертежу) положении. Поршень 4 клапана-захвата 3 сопрягается с поршнем 8 бойка 7. При этом взводящая 5 и переливная 6 камеры разобщены,полость 11 отделена от взводящей камеры5 и сообщается с переливной камерой 6посредством каналов 10.Под действием пру 5 кины 22 золотник 14распределителя 13...

Номер патента: 853098

Опубликовано: 07.08.1981

Авторы: Гильманов, Капулер, Кутузов, Ладыченко, Лурье, Михайлов, Оноцкий, Павлов, Черевач, Эпов

МПК: B21J 7/28, E01C 19/05, E21C 37/00 ...

Метки: гидропневматический, ударник

...4 выпол 853098нено отверстие 10, Внутри плунжера 4 размещен обратный клапан, состоящий из шарика 11 и пружины 12. Распределительная втулка 5 и торцовая поверхность плунжера 4 образует гидравлическую рабочую камеру 13 рабочего хода, Корпус 1 и торцовые поверхности бойка 2 и хвостовика 3 образуют пневматическую камеру 14 холостого хода.Камера между задним торцом корпуса 1и золотником 6 является пневматической камерой управления 15. Гидравлическая камера управления 16 образована корпусом 1, распределительной втулкой 5 и золотником 6. Камеры 14 и 15 постоянно соединены с пневмосетью, т. е. с компрессором 17,В распределительной втулке 5 выполнены каналы 18 - 20, а в золотнике 6 - канал 21.Ударник работает следующим образом.При включении...

Номер патента: 855110

Опубликовано: 15.08.1981

Авторы: Кесельман, Соколов, Щербак

МПК: E01C 19/28

Метки: вальца, дорожного, катка, кулачок

...через точку пересечения кривой с основанием, наклонена под углом 12 в 4 к радиусу вальца, проходящего через эту точку.На фиг. 1 изображен общий вид кулачка с разрезом, перпендикулярным оси вальЮца; на фиг. 2 - положение закрепленныхна вальце кулачков в процессе уплотнениягрунта, 855110Кулачок для вальца дорожного катка имеет закрепленное на вальце 1 основание 2, параллельно расположенные оси 3 вальца 1, рабочие поверхности 4 - 6 с одной стороны и 4, 5,6 - с другой, которые в сечении перпендикулярном оси 3 образуют усеченную пирамиду, причем рабочие поверхности 4 - 6 и 4, 5, и 6 являются одновременно хордами, последовательно стягивающими эвольвентную кривую 7 в точках А - Г. Хорды 4 и 4 наклонены под углом 12 в 14 к радиусу 8 вальца 1,...

Номер патента: 857336

Опубликовано: 23.08.1981

Авторы: Ковалевич, Кучма, Лузан

МПК: E01C 7/18

Метки: асфальтобетонной, приготовления, смеси

...в том,что резина согласно предлагаемому способу распределяется в асфальтобетоне на молекулярном уровне, .а не в виде отдельных эластичных центров, благодаря чему достигается большая однородность и лучшие т% структурно-механические свойства асфаль.тобетоиа при меньшем расходе резина,Структурирование вяжущего происходит не в специальном реакторе в процессе окисления, а непосредственно в процессе приготовления асфальтобетона в асфальфф тосмесителе, где создаются необходимыеусловия для вулканизации (температура; концентрация ревгируюших веществ, пере мешивание), а также в процессе транспор857336 тировки и укладки асфальтобетона в покрытие, пока температура его не опустится ниже 160 С.Оример. В нефтйном гудроне при 220 С в течение...

Номер патента: 857337

Опубликовано: 23.08.1981

Автор: Петрушин

МПК: E01C 11/06

Метки: бетоне, дорожного, образования, покрытия, свежеуложенном, сжатия, шва

...Щ Тнраж 561 Подлнсное ВНИИПИ Государственного комнтета СССР по дела м нзобретеннй н открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 Фнлнал ППП Патент, г. Ужгород, ул. Проектная, 4Цель достигается тем, что в способе об разования шва сжатия в свежеуложенном бетоне дорожного покрытия, включающем прореэание щели в бетоне с помощью вибро пластины, уширение верхней ее части формователем и заполнение образовавшейся полости материалом шва, на поверхности свежеуложенного бетона размещают выглаживающую плиту с прорезью, ориентированной по оси шва, а при нарезке щели в бетоне и выполнении уширения ее верхней части вибропластину и формователь переме. шают в прорези плиты.В процессе продвижения формователя его рабочая часть, находящаяся под...

Номер патента: 857338

Опубликовано: 23.08.1981

Автор: Фурман

МПК: E01C 19/08

Метки: битума, нагрева, обезвоживания

...и высоте бортов соответственно 1:1,0 - .1,6:0,15 - .0,20, причем ширина лотка определяется из соотношениями - - жаровыми трубами 6, дымовую трв.бу 7, насосы 8 и 9, смесительный теплообмен ник 10, циклонный пароотделитель 1, испарительный лоток 12 шириной а, длиной в и высотой бортов с, краны 13 - -15, трубопроводы 16 - 22.Устройство непрерывного действия работает следующим образом.Обезвоженный и нагретый, до рабочей температурц битум подается из отсека 3 емкости 1 по трубопроводу 16 через кран 13 насосом 8 и далее по трубопроводу 19 в смесительный теплообменник 10, в который по трубопроводам 17 в 9 через кран 14 поступает обводиенный битум. Образовавшаяся в теплообменнике 10 наробнтум-: ная смесь по трубопроводу 20 поступает в циклоннцй...

Номер патента: 857339

Опубликовано: 23.08.1981

Авторы: Орлов, Тимофеев

МПК: E01C 19/10

Метки: асфальтобетонной, приготовления, смеси

...измельченным дсфальтобетоном и пластификато- РОМ, СВЯЗДЦЦЬМ С ВХОДОМ ОСНОВНОГО СМЕСИ теля 7,Обогреваемая полость дополнительного смесителя 11 соединена при помощи газоводов 14 и 15 с реулнровочць(м приспособлением 16, которое также соединено с выходцым пятрубком 17 сушильно(о барабана 2 и пылеулавливающим агрегатом 5.Установка работает следующим образом.Старый асфальтобетон перевозят ца самосвалах к месту складирования. Предварительно лабораторным анализом устанавливают состав, и качество старого ясфальтобетона. Затем нэ основании требуемого сос таад фракций влпускаемой смеси и, исхо- ля из состявя фракций старого асфэльтобетонд, составляют и дозируют фракции каменных материалов, минерального порошка и битумного материала.Со склада...

Номер патента: 857340

Опубликовано: 23.08.1981

Авторы: Бычков, Винсковский

МПК: E01C 19/16

Метки: битумных, нанесения, приготовления, смемей

...Заказ 7167/47 Тираж 561 Подяисное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патентэ, г. Ужгород, ул. Гроектная, 4ный наполнитель, например цементная пыль, резиновая крошка и тому подобные материалы, и битум марки БНШ и БН 1 Ч с количеством битума 7080/о и минерального наполннтеля 2030%.5Битум перед измельчением и смешиванием с минеральным наполнителем подвергается охлаждению на 5 - 7 С ниже температуры его хрупкости, что способствует более эффективному дроблению. Измельченные и смешанные компоненты подверга ются распылению с одновременным их нагревом потоком горячих газов при 100 - 150 С, при этом скорость истечения газов принимается равной 26...

Номер патента: 857341

Опубликовано: 23.08.1981

Авторы: Денисов, Милях, Пехерт

МПК: E01C 19/34

Метки: грунта, уплотнения, шагающая

...(балках 5) шарнирно подвешен силовой цилиндр 8, на котором шарнирно закреплен поворотный относительно вертикальной оси штамп 9. Между стойками 2 и плитами 3 шарнирно смонтирован механизм 10 качания стоек, выполненный в виде силового цилиндра, На опорных плитах 3 установлены поворотные упоры 11, соединенные с приводом 12. Стойки 2 снабжены приспособлением 13 фиксации выдвижных частей 4, которое выполнено в виде клинового зажима 14, соединенного с приводом 15, в виде силовых цилиндров.Мац)ина работает следующим образом.Включением силового цилиндра 8 обеспечиваются поочередные подъемы -- сбрасывания штампа 9, масса которого составляет 4050 т. Прн сравнительно небольшой высоте его подъема (1,52,0 м) обеспечивается значительная энергия удара,...

Номер патента: 857342

Опубликовано: 23.08.1981

Авторы: Денисов, Милях

МПК: E01C 19/34

Метки: грунта, уплотнения, шагающая

...а упоры 13 расположены в кольцевых канавках 12. В процесседвижения поршней гидроцилиндров 7 про.изводится зарядка гндроаккумулятора 8.При подаче рабочей жидкости в поршневуюполость гидроцилиндров 7 происходит ускоренное движение поршня вниз. При этомвся системашток гидроцилиндра 7приспособление 9 фиксации - штанга 10и штамп 11, падает вниз с ускорением, близким к ускорению свободного падения. Благодаря этому при прохождении ролика двуплечего рычага 17 через уширенный участоккопира 16 происходит легкий вывод упоров 13 из канавок 12 штанги 10. Б этотмомент контактные нагрузки между рабочими поверхностями упоров 13 ц канавок12 практически отсутствуют, чем предотвраьцается смятие кромок указанных поверхностей. После вывода упоров 13 из...

Номер патента: 859525

Опубликовано: 30.08.1981

Автор: Салюк

МПК: E01C 5/00

Метки: дорожная, одежда

...2 в поперечном сечении выполнено в форме полуовала (полуэллипса). Верхняя рабочая поверхность кольца плоская. Ее наружный и внутренний периметры имеют форму восьмиугольников.Дорожную одежду сооружают следующим образом.На предварительно спрофилированное дорожное полотно насыпают слой супесчаного или песчаного грунта толщиной 8 - 12 см. Затем на этот слой с частичным погружением по шаблону укладывают кольца 2, располагая их в шахматном порядке, причем площадь отверстия внутри кольца должна быть равна площади зазора между каждыми четырьмя кольцами. Засыпают тем же грунтом отверстия внутри колец и все зазоры между ними. После этого уплотняют засыпной грунт внутри колец и между ними трамбовками. Образующиеся при этом выемки засыпают с...

Номер патента: 859526

Опубликовано: 30.08.1981

Авторы: Бадалов, Васильев, Деникин, Хархута, Шестопалов

МПК: E01C 19/26

Метки: дорожный, каток

...соединенный с силовыми цилинд рами 3 поршень 4 и свободно охватывающуюего обечайку 5, образующие совместно камеру, установленную относительно дорожной одежды в плавающее положение иимеющую по периметру эластичное уплотнение 6. На раме 1 катка размешено средство 7 создания вакуума, выполненное в виде насоса и сообшенное трубопроводом 8 с камерой. Герметизация камеры со стороны рамы 1 катка осуществляется сильфоном 9. Для предотвра,цения осевого смегцения обечайки 5 относительно поршня 4 на нем выполняются выступы 10, контактируюшие с обечайкой 5 по периметру.Дорожный каток работает следующим образом.Свежеуложенный и предварительно разравненный по полотну сооружаемой дороги асфальт сначала уплотняют катком с поднятой камерой и...

Номер патента: 861464

Опубликовано: 07.09.1981

Авторы: Александров, Ещенко, Канюка

МПК: E01C 19/20

Метки: распределитель, сыпучих

...5 с приводными звездочками 21.На тяговых цепях 5 при помощи шарниров 22 установлены независимые части23 и 24 скребка, которые связаны междусобой посредством шарнира 25, и закреп. 10лена лента 26 транспортера 4, причемпод тяговыми цепями 5 установлены направляющие 27, контактирующие с роликами 28, закрепленные на независимых частях 23 и 24 скребков,15Работает распределитель сыпучих материалов следующим образом.Перед началом работы загружают отсеки бункера 2 сыпучим материалом и добавками и в зависимости от плотности посыпки подбирают скорости движения базовой машины и транспортера 4.Выдаваемые материалы располагаютсяна ленте 26 между скребками, а для дозировки компонентов в заданных пределахскребки выполнены в виде шарнирно соединенных...

Номер патента: 861576

Опубликовано: 07.09.1981

Авторы: Горшков, Гюбнер, Донченко

МПК: E01C 19/05, E21B 37/00

Метки: гидроударник

...проток рабочей жщ- кости из. взводящей камеры 6 в сливнуюкамеру 7. Подвижный ударник 2 уеко 1 з ренно движется влево, совершая работуи сообщая при этом каналом 9 управляющую полость 10 со сливной камерой 7,Подпружиненный переливной золотник 3 при этом од действием пружины 8 возвращается в исходное положение, и процесс взвода повторяетая,формула изобретения Дополнительный канал золотника может быть выполнен в виде пазов на ег наружной поверхности.На чертеже представлена принци.пиальная схема предлагаемого гидро- ударника.Гидроударник содержит корпус 1 с подвижным ударником 2, в котором расположен. подпружиненный переливкой золотник 3 с .гидроуправлением.Подпружиненный переливной золотни 3 своими кромками перекрывает каналы 4 и...

Номер патента: 863745

Опубликовано: 15.09.1981

Авторы: Бескровный, Дежина, Прокопец, Слепченко

МПК: E01C 7/36

Метки: дорожная, оснований, покрытий, смесь, устройства

...аммония 25Минеральное нефтяное масло863745 Таблица В Прототи 10 ем минераль- нейтралиэ Отход сульфированиного нефтяного масванный аммиаком 175,20 9,4 89,8 9,85 0 Эмульсол лица аза тели 2 Прототип 1,2 2 се 7 а одопоглоще и при сжатииердения, кгс/см нос Пределпосле Предел прочнос после 25 цикло на морозостойк и при сжатии испытаниясть при -22 С,41, 0,9 48,5 с/с,51 добавки отход ьного неФтяного ный аммиаком енин компонентов, ачестве органическоульфирования минера асла, нейтрализованри следующем соотно ния ства осчающая грунт,бавку, о тчто с цельюостойкости се 2 еЦементОтход сульфированиминерального нефдержи Сульфат аммония 7 Вода 48 Отход сульфирования минерального нефтяного масла, нейтрализованный аммиаком, - водорастворимый продукт,...

Номер патента: 863746

Опубликовано: 15.09.1981

Авторы: Абакелия, Коняхин, Тройнин, Цыков

МПК: E01C 19/08

Метки: битумного, обезвоживания, разогрева

...общий вид в разрезе.Устройство имеет емкость 1, расположенные над ее днищем гаэоходы 2, приспособление 3 для сжигания топлива, теплоизолированный кожух 4, образованную между кожухом 4 и емкостью 1 полость 5, насос для битумно го материала на чертеже не показан) перфорированные воздуховоды б которые смонтированы в емкости 1 над газо- ходами 2, дополнительный центробежщ,к насос 7, входной патрубок 8 которого при помощи трубы 9 соединен с трубой 10 отвода отработанных газов, а выходной патрубок 11 соединен посредством трубы 12 с перфорированными воздухо" водами б.иУстройство работает следующим образом.Битумный материал загружается в емкость 1, включается приспособление 3 для сжигания топлива, от которого го" рячие газы, проходя по...

Номер патента: 863747

Опубликовано: 15.09.1981

Авторы: Самуйлов, Соломатин

МПК: E01C 19/08

Метки: нагреватель, теплоносителя

...во всасывающем трубопроводе10, датчик 41, размещенный в жаровой трубе 3 на выходе дымовых газов,сравнивающе-командное устройство 42известной конструкции и исполнительные меха/поэмы 43 и 45. Датчики 3941 соединены со сравнивающе-командным устройством 42 линиями связи46-48. Исполнительные механизмы 4345 соединены со сравнивающе-командным устройством 42 линиями связи49-51, а с соответствующими насосами 8,15,36 - линиями связи 52-54,Нагреватель работает следующимобразом,Включают насос 15, которым прокачивают теплоноситель 34 по каналам13 относительно нагревающей поверхности жаровой трубы 3. Зажигают форсунку б, и дымовые газы нагреваютчерез жаровую трубу 3 теплоноситель34. Процесс нагрева интенсифицируется разделителями 28 потока,...

Номер патента: 863748

Опубликовано: 15.09.1981

Авторы: Морозов, Рытяев, Шаволов

МПК: E01C 19/42

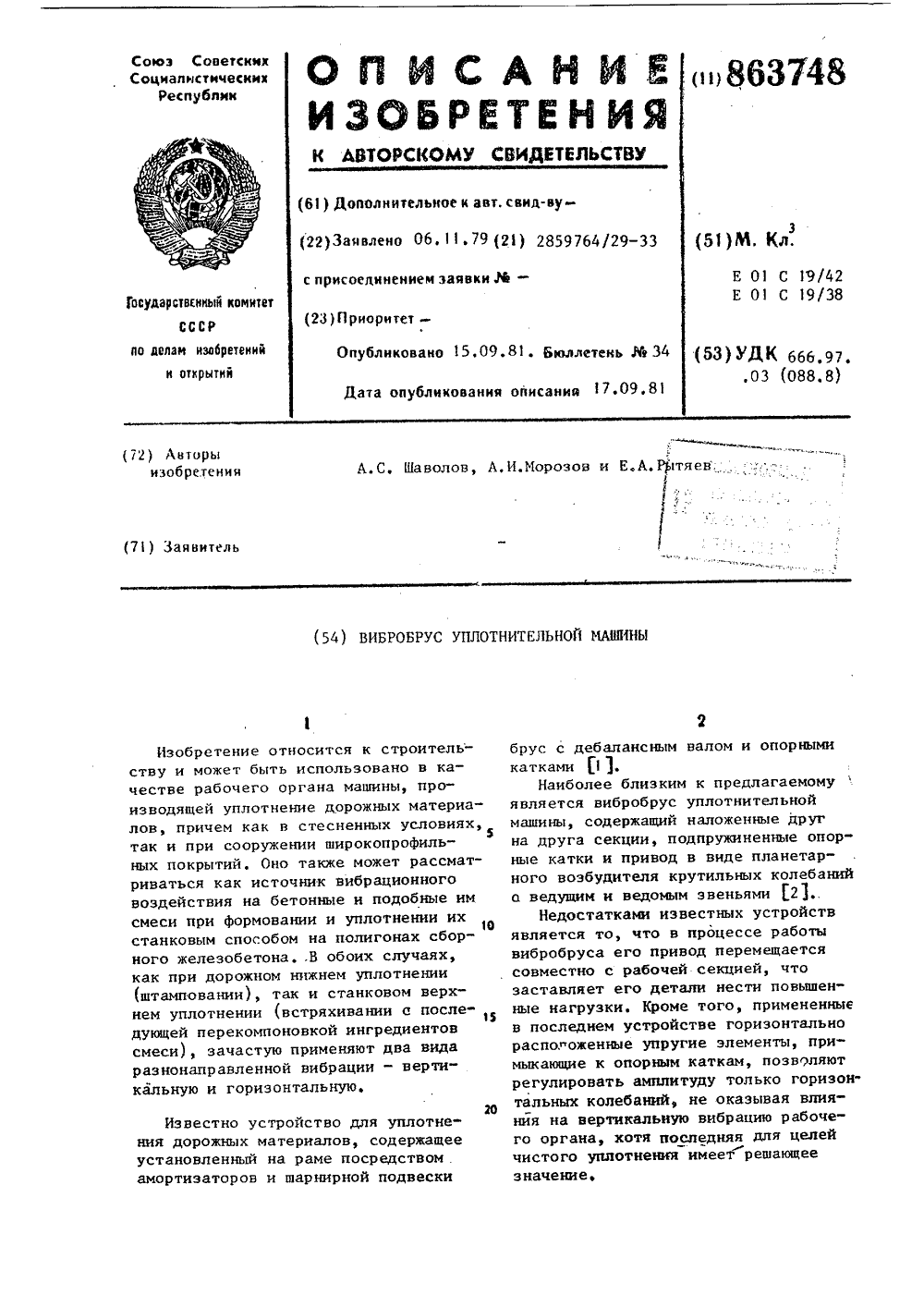

Метки: вибробрус, уплотнительной

...1ральное колесо 3, введенное в зубчатое зацепление с ведомым звеном - попарно и диаметрально размещенными наводиле 4 сателлитами 5, снабженнымипротивофазно на них смонтированнымидебалансами 6. Водило 4 скрепленос трансмиссионным средним колесом 7, 45введенным в зубчатое зацепление с равными по диаметру боковыми колесами8, закрепленными на валах 9, несущихколеса 10 овальной формы, фрикционнозаконтактированнце с рабочей рейкой 0секции 2, которая снизу опирается накатки 11, связанные с секцией 1 посредством регулируемых упругих элементов 12,Устройство работает за счет передачи крутильных колебаний на валы 9.При этом необходимым условием является определенное расположение дебалансов 6 относительно овальных колес 1 О, которые должны своими...

Номер патента: 863749

Опубликовано: 15.09.1981

Авторы: Леонович, Мытько, Танкович

МПК: E01C 19/52

Метки: дорожного, покрытия, сборного, укладчик

...ния Фиксатора.к.концевому звену,Укладчик сборного, дорожного покрытия состоит из шасси 1, на раме которого установлена лебедка 2 с тросом 3 и поворотная платформа 4, верхняя часть которой имеет направляющий блок 5, а нижняя - откидную863749 Формула изобретения 10 729/45сное ИИПИ Заказ раж 564 Под г. Я опорную площадку 6, соединенную сплатформой 4 шарниром 7. В верхнейчасти платформы 4 установлена стяжка8, выполненная из эластичного материала и закрепленная к боковым то -р 5цам платформы 4. Трос 3 запасовывается в захватах 9 звеньев покрытияи имеет на свободном конце фиксато Р10 для соединения с концевым звеномпокрытия, Платформа 4 имеет приводповорота в рабочее или транслортноеположение в виде силового цилиндра 11,Укладчик работает...

Номер патента: 863802

Опубликовано: 15.09.1981

Авторы: Баканов, Лисовский, Фролов

МПК: E01C 19/48

Метки: бетоноукладчика, виброорган, дорог, строительства

...интенсивность колебаний наибольшая.Применение предложенного вибращювного органа бетоноукладчика для строитель5 ства дорог позволяет за счет автоматычезо. с го регулирования интенсивности колебвний, в зависимости от количества загружаемой бетонной смеси в бункер, улучшить качество и однородность проработанной бетонной смеси, степень уплотнения возрастает1 Она 1 - 2/о. В результате этого срок служобы цементобетонных покрытий увеличивается на 5 - 7 лет. Формула изобретения 71 17 Составитель В, Чайков Редактор Н. Горват Техред А. Бойкас Корректор Е. Рошко Заказ 7726/48 Тираж 564 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул....

Номер патента: 863854

Опубликовано: 15.09.1981

Авторы: Алексеева, Галдин, Исаенко, Кириков, Лупинос, Шерман

МПК: E01C 19/05, E21C 37/00

Метки: гидроударное

...противоположных сторон.В перегородке корпуса 1,напримерна уровне середины упругого запорно-регулирующего элемента 5 неподвижномонтирована (например запрессована)разделительная втулка 12, а поршни 8и 11 соединены штоком 13, которыйпроходит через втулку 12.Элемент 5 имеет кольцевую управляющую полость 14, образованную наружной поверхностью цилиндрическогоэлемента 5 и внутренней поверхностьюстакана 15, прикрепленного к корпусу 1,Управляющая полость 14 через канал16 и настроечный дроссель 17 сообщенасо взводящей камерой 6 и напорноймагистралью 18, а через канал 19,кольцевую проточку 9 (или 10 ) поршня8 имеет возможность сообщения со сливгной магистралью 20. В верхней частикорпуса 1 расположена камера 21, заполненная .сжатым газом и...

Номер патента: 866026

Опубликовано: 23.09.1981

Авторы: Борисенко, Гаркавенко, Мищенко, Сасько

МПК: E01C 7/36

Метки: дорожных, конструктивных, одежд, слоев, смесь, устройства

...4,0 5,0 6,0 Хлористый кальций 0,5 0,1 1,5 1,5 13,5 14,5 12,5 11,5 Вода Известь 4,5 Цементная пыль Таблица 2 Предел прочности кгс/см в возрасФ те суток после водонасыщения Предел прочности при сжатии кгс/см после 5 циклов замораживания и оттаивания через 28 сут Состав При изПри сжатии гибе 20 12,0 Предлагаемый 82,5 100,0 106,0110,0 57,4 16,0 78,0 89,0 64,7 19,0 89,0 93,0 78,0 4,0 29,0 Известный 28,0 ЯОг 53 - 63 А 20 з 25 - 27 ЕеО 5 - 12 Потери при прокаливании Остальное Смесь для устройства конструктивных слоев дорожных одежд готовят из грунта (песок, супесь, суглинок), из горелой породы (отход угледобывающей промышленности, молотой до удельной поверхности 2000 в 40 см/2) и из цемента портландского и шлакопортландского, марки 200 -...

Номер патента: 866160

Опубликовано: 23.09.1981

Авторы: Ермилов, Коробков, Кулагин, Фадеев

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...площади нижнего торца. На поверхности втулки 5выполнены бурт 6 и бурт 7, а выточка между ними имеет профилированнуюповерхность.9Втулка 5 образует е корпусом 1две камеры: пневматическую камеру 8,образованную нижним торцом втулки 5и днищем корпуса 1, которая постоянно сообщена с еиловьач цилиндром 4 Ипосредством канала 9 и заполненагазом с тем же давлением, и жидкост,ную камеру 1 О,фНа корпусе 1 выполнен выступ 11,котррый входит в камеру 10, заполненную жидкостью из гидросистемыустройства. Бурт 7 имеет уплотнения. В устройстве предусмотрен механизм взвода с .захватным средством12 и взводящими гидроцилиндрами 13.Устройство работает следующим образом.При взводе захватное средство 12захватывает ударник 2 и с помощьювзводящих цилиндров...

Номер патента: 866161

Опубликовано: 23.09.1981

Авторы: Верескун, Козлов, Одышев, Полонский, Сухин, Суховский, Ханох, Шмайденко

МПК: E01C 19/05, E21C 37/00

Метки: гидравлический, действия, механизм, ударного

...клапана 5 и корпусом 3механизма образована переливная полость 7, периодически сообщенная сосливной магистралью 8 посредствомраспределителя, Распределитель выполнен в виде вентиля 9 с плунжерным затвором 10, подпружиненньв всторону его управляющей полости 11Упоавляюаая полость 11 периодическисообщена со сливной магистралью 8через канал 12, полость 7, трубопровод 13, кольцевую проточку 14 бойка3, канал 15 и трубопровод 16, а,также со взводящей камерой 2 черезканал 12, полость 7 и каналы 17 клапана 5. Рабочее окно перекрывноговентиля 9 сообщено с переливкой нолостью 7 и сливной магистралью 8.Вентиль 9 имеет окно 18.Механизм работает следующим образом.Жидкость, поступающая во взводящую к :еру 2, перемещает боек 3 иклапан 5 в верхнее...

Номер патента: 866162

Опубликовано: 23.09.1981

Авторы: Беседин, Ермилов, Коробков, Кулагин, Митин, Митрофонов, Смирнов, Фадеев

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...и обеспечивающее их движение внутрь цилиндра1, а вместе с тем и ударного поршня2Происходит взвод поршня 2, сопровождающийся дополнительным сжатиемгаза в рабочей полости цилиндра 1на величину, обусловленную объемамвдвинутых в цилиндр 1 штока 4 и ударного поршня 2При подходе захватного приспособления 3 к крайнему верхнему положению клапан 8 упирается в эаднкио торцевую стенку цилиндра ) и останавдивается, а седпо 9, перемещаясь совместно с захватным приспособлением 3,образует зазор с клапаном 8, черезкоторый в полость 6 устремляетсясжатый газ из цилиндра 1,5 1 О 5 20 25 30 35 40 50 55 4Под действием возрастающего давления газа в полости 6 стакана 5ударный поршень 2 перемещается вниз,выходит за пределы стакана 5 и,совершая рабочий ход,...
