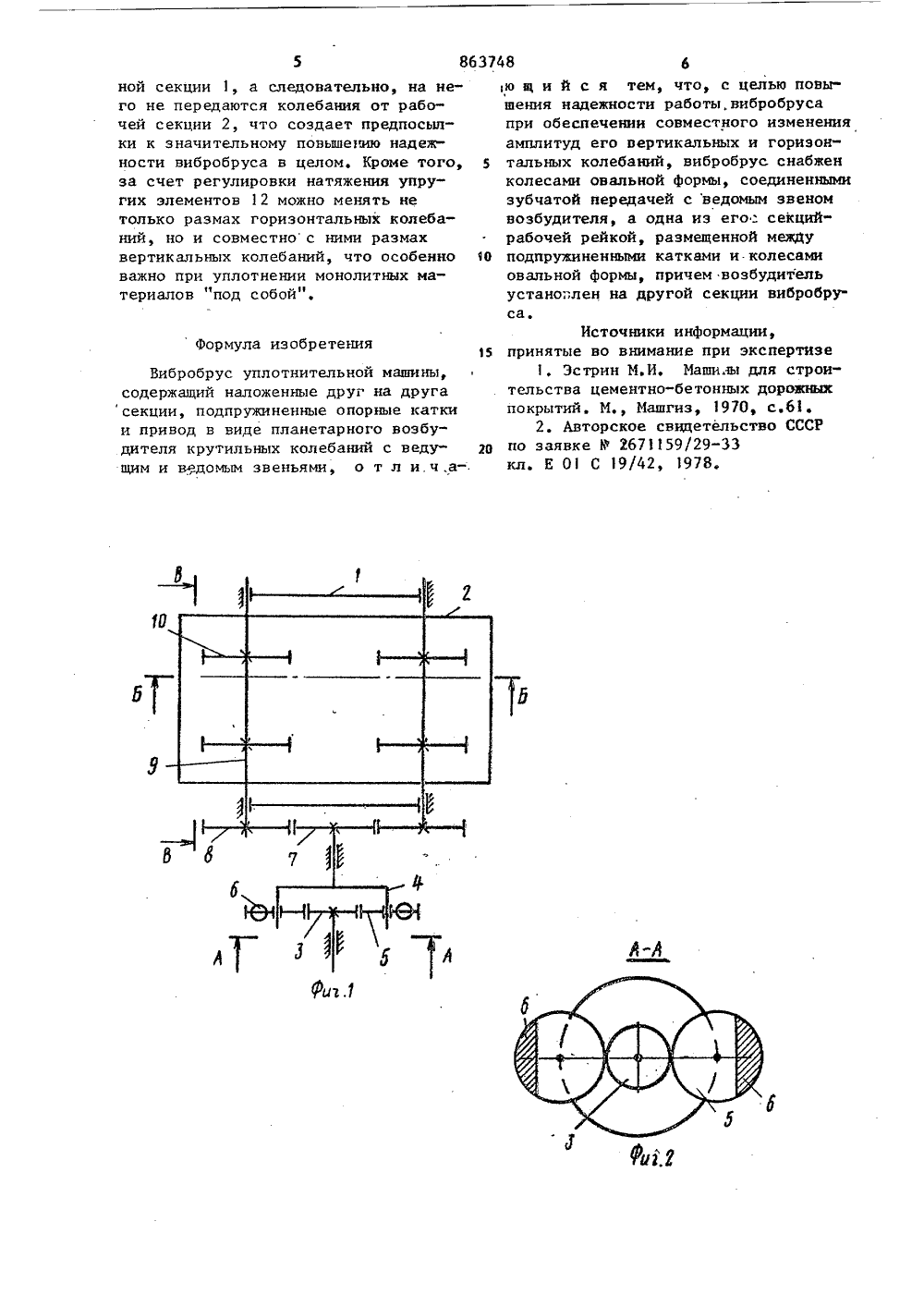

Вибробрус уплотнительной машины

ОП ИСААКИЕ вбз 74 ВИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М. Кл. Е 01 С 19/42 Е 01 С 19/38 Государстеснный комитет Опубликовано 15.0981Ьктллетень34 по делам изобретений и открытий(53) УДК 666,97, ,03 (088.8) Дата опубликования описания 7.09,8172) Авторы изобретения А.С, Шаволов, А.И.орозов и Е.А.Ртяев,(7) Заявитель(54) ВИБРОБРУС УПЛОТНИТЕЛЬНО 1 т МАШИНЫ Изобретение относится к строительству и может быть использовано в качестве рабочего органа машины, производящей уплотнение дорожных материалов, причем как в стесненных условиях,5так и при сооружении широкопрофильных покрытий. Оно также может рассматриваться как источник вибрационноговоздействия на бетонные и подобные имсмеси при формовании и уплотнении ихстанковым способом на полигонах сборного железобетонаВ обоих случаях,как при дорожном нижнем уплотнении(штамповании), так и станковом верхнем уплотнении (встряхивании с последующей перекомпоновкой ингредиентовсмеси), зачастую применяют два видаразнонаправленной вибрации - вертикальную и горизонтальную,20Известно устройство для уплотнения дорожных материалов, содержащее установленный на раме посредством . амортизаторов и шарнирной подвески брус с дебалансным валом и опорными катками 1 .Наиболее близким к предлагаемому является вибробрус уплотнительной машины, содержащий наложенные друг на друга секции, подпружиненные опорные катки и привод в виде планетарного возбудителя крутильных колебаний а ведущим и ведомым звеньями 21Недостатками известных устройств является то, что в процессе работы вибробруса его привод перемещается совместно с рабочей секцией, что заставляет его детали нести повьтшенные нагрузки. Кроме того, примененные в последнем устройстве горизонтально распоп оженные упругие элементы, примыкающие к опорным каткам, позволяют регулировать амплитуду только горизон" тальных колебаний, не оказывая влиянйя на вертикальную вибрацию рабочего органа, хотя последняя для целей чистого уплотнения имеет решающее значение.Цель изобретения состоит в повышении надежности работы вибробрусапри обеспечении совместного изменения амплитуд его вертикальных и горизонтальных колебаний,5Это достигается тем, что вибробрус уплотнительной машины содержащий наложенные друг на друга секции,подпружиненные опорные катки и привод в виде планетарного возбудителя Окрутильных колебаний с ведущим и ведомым звеньями, снабжен колесамиовальной формы, соединенными зубчатойпередачей с ведомым звеном возбудителя, а одна из его секций - рабочейрейкой, размещенной между подпружиненными катками и колесами овальной формы, причем возбудитель установлен надругой секции вибробруса,На фиг.1 представлен вибробрус, видв плане; на фиг. 2 - сечение А-А нафиг,1 на фиг.З - сечение Б-Б нафиг,1 на фиг,4 - сечение В-В на фиг,Вибробрус состоит из наложенныхдруг на друга секций - верхней 1 инижней 2. В зависимости от назначенияустройства взаимное расположение ифункции секций разные, Для целей дорожного виброуплотнения ("под себя")нижняя секция 2 выполняется с рабочей30подошвой, как это показано на фиг, 3и 4. При станковом уплотнении ("надсобой") рабочая секция 2, наоборот,возвышается над секцией 1. Последняяизготовляется в виде неподвижной рамы машины и оборудуется закрепленнымна ней приводным планетарным возбудителем крутильных колебаний, в составкоторого входят ведущее звено - цент 1ральное колесо 3, введенное в зубчатое зацепление с ведомым звеном - попарно и диаметрально размещенными наводиле 4 сателлитами 5, снабженнымипротивофазно на них смонтированнымидебалансами 6. Водило 4 скрепленос трансмиссионным средним колесом 7, 45введенным в зубчатое зацепление с равными по диаметру боковыми колесами8, закрепленными на валах 9, несущихколеса 10 овальной формы, фрикционнозаконтактированнце с рабочей рейкой 0секции 2, которая снизу опирается накатки 11, связанные с секцией 1 посредством регулируемых упругих элементов 12,Устройство работает за счет передачи крутильных колебаний на валы 9.При этом необходимым условием является определенное расположение дебалансов 6 относительно овальных колес 1 О, которые должны своими самыми малыми радиусами (как показано на фиг.3) прижиматься к рабочей рейке секции 2, в то время как дебалансы 6 находятся в нейтральном состоянии относительно водила 4, характеризуемом созданием на нем нулевого вращающего момента, достигаемого или при максимальном удалении дебалансов от центра колеса 3 (как показано на фиг.2) или, наоборот, при их .максимальном сближениипри повороте сателлитов 5 на 180 Указанное положение овальных колес 1 О является наиболее устойчивым равновесным состоянием, при котором амплитуда колебаний рабочей рейки секции 2 равна нулю. Выход дебалансов 6 из равновесного состояния с нулевым вращающим моментом ведет к передаче водилу 4 знакопеременного вращающего момента - крутильных колебаний, которые посредством зубчатой передачи 7-8 одинаково и в,одну и ту же сторону передаются валам 9 и их овальным колесам 1 О, Последние передают попеременные воздействия на рабочую рейку секции 2, которая периоцнчески протягивается между колесами 10 и катками 11. Указанная протякка рабочей рейки возможна при соответствующем натяжении упругих элементов (пружин) 12. Она характеризуется своими взаимосвязанными вертикальными и горизонтальными колебаниями секции 2 относительно секции 1; размах этих колебаний зависит от изменения вращающего момента на водиле 4, геометрических параметров овальных колес 10 и податливости упругих элементов 12, Особо эффективным для изменения выходных характе- . ристик предложенного вибробруса является его настройка за счет изменения натяжения упругих элементов 12. Так, при абсолютной их жесткости секции 1 и 2 вообще не могут сдвинуться ся относительно друг друга и в этом случае никакая вибрация на обрабатываемую среду не передается, Путем ослабления пружин 12 обеспечивается свобода поворота овальных колес 10, а следовательно и колебаний секции 2, Такое устройство за один период колебаний колес 10 передает секции 2 два рабочих воздействия на обрабатываемую среду.Технико-экономическим преииуществом вибробруса является то, что весь его привод смонтирован на неподвижной секции 1, а следовательно, на него не передаются колебания от рабочей секции 2, что создает предпосылки к значительному повышеив надежности вибробруса в целом, Кроме того,за счет регулировки натяжения упругих элементов 12 можно менять нетолько размах горизонтальных колебаний, но и совместно с ними размахвертикальных колебаний, что особенноважно при уплотнении монолитных материалов под собой",Формула изобретенияВибробрус уплотнительной машины, содержащий наложенные друг на друга секции, подпружиненные опорные катки и привод в виде планетарного возбудителя крутильных колебаний с веду" щим и ведомым звеньями, о т л и.ч,а-. ю щ и й с я тем, что, с целью повышения надежности работы,вибробрусапри обеспечении совместного измененияамплитуд его вертикальных и горизонт тальных колебаний, вибробрус снабженколесами овальной формы, соединеннымизубчатой передачей с ведомым звеномвозбудителя, а одна из его секций"рабочей рейкой, размещенной между 10 подпружиненными катками и колесамиовальной формы, причем возбудительустано:;лен на другой секции вибробру.са,Источники информации, 15 принятые во внимание при экспертизе1, Эстрин М.И. Машилы для строительства цементно-бетонных дорожныхпокрытий. М., Машгиз, 1970, с.612. Авторское свидетельство СССР щ по заявке Р 2671159/29-33кл. Е 01 С 19/42, 1978.
