E01C — Строительство дорог, дорожных покрытий, спортивных площадок и т.п.; машины и вспомогательное оборудование для строительства и ремонта

Номер патента: 146749

Опубликовано: 01.01.1962

Авторы: Мазо, Стецовский

МПК: E01C 11/06, E01C 23/02

Метки: образования, расширения, температурного, шва

...в плане; на фиг, 3 изобрахкен в поперечном разрезе температурный шов расширения, образованный предложенным способом.При производстве работ по образовангпо температурного шва предложенным способом пропущенные через закладную доску 1 штыри 2 на время бетонирования фиксируют на уголках 3 переносного приспособления, выделенного из швеллера 4 и уголков 3Для анкеровки штыря 2 в свежеуложенном бетоне 5 к нему наваривается круглая стальная арматура б Для точной установки штыря 2 в продольном направлении к уголкам 3 приварены упоры 7.На подготовленном основании 8 швеллер 4 закрепляется при помогци трех рычажных шпилек 9, вдавливаемых в основание 8.После окончания бетонирования швеллер 4 с приваренными к нему уголками 3 снимается и...

Номер патента: 147212

Опубликовано: 01.01.1962

Автор: Жолток

МПК: E01C 19/00, G05D 23/19

Метки: асфальтобетонного, завода, процессом, работы

...сигнал на выключение более мощного реле 9 (ЭПБ), последнее управляет работой преобразующего электрическую энергию в механическую приспособления - электровоздушного клапана 10 (например, типа Е) Клапан регулирует работу пневмо- или гидроцилиндра 11, связанного жесткой тягой 12 с перепускным лотком 13 При этом лоток 13 принимает положение, позволяющее перепускать инертный материал из сушильной камеры 14 в смесительную 15 (это положение изображено пунктиром). При изменении температуры в камере 14 изменится сигнал датчика 4 и соответственно изменится положение лотка 13. При этом укрепленный на тяге поводок 1 б воздействует на рычаг 17 переключателя 18, который включит электродвигатель 19 автомата 20. Автомат осушествляет управление всем...

Номер патента: 147213

Опубликовано: 01.01.1962

Автор: Железовский

МПК: E01C 19/10, E01C 19/45, E01C 21/00 ...

Метки: вяжущих, органических, основе, приготовления, строительных

...1 а чертеже изображена схема предложенного устройства.Устройство состоит из котла 1, вала 2 гребенки, звездочки 3, цепи 4,вала 5, ролика 6, опоры 7, форсунки 8, бачка 9; трубопровода 10 дымовой трубы 11, крышки 12 и кузова 13 мотороллера.Во время приготовления массы предложенное устройство, смонтированное на грузовом мотороллере (вместе с ним), гребенчатым домкрао 1 м устанавливается на опору /, т. е. приподнимается над поверхностьюземли. Включается двигатель мотороллера и механизация процесса перемешивания массы достигается за счет взаимодействия ролика 6 с одним из ходовых колес, от которого он приводится во вращение. От ролика б цепью 4 приводится во вращение звездочка Л, насаженная навалу 2 перемешивающей гребенки.Предложенное...

Номер патента: 150115

Опубликовано: 01.01.1962

Автор: Фабрикантов

МПК: E01C 19/16, E01C 19/17

Метки: водобитумной, нанесения, эмульсии, энц-1

...колодочкой (на чертеже не показана) и топливо по трубке высокого давления подается к форсунке б, вставленной в жаровую трубу 7 емкости для хранения и подготовки эмульсии. При использовании дизельного двигателя питание нагревательного аппарата и двигателя осуществляется из одного (общего) топливного бака О.М 150115 В емкость для эмульсии вварены жаровые трубы и вмонтирована циркуляционная труба 9 с отверстиями 10 и заборный патрубок 11. Забор эмульсии осуществляется из транспортных цистерн (на чертеже не показаны), а циркуляция и нагнетание к распылителям - насосом 4 с золотниковым распределителем 12. По напорной магистрали 13 эмульсия подается в распределительную трубу 14, на которой установлены распыливающие наконечники 15. Для...

Номер патента: 151237

Опубликовано: 01.01.1962

Автор: Хайруллин

МПК: B01F 7/02, B28C 5/14, E01C 19/10 ...

Метки: асфальтосмесителя, лопастная, мешалка

...виде пластины предельно малой толщины и имеет в плане кадрное оерае с четырьмя слегка выпуклыми сторонами, а в центре тыльной плоскости - квадратный выступ 1 со сквозным отверстием 2 под головку болта для соединения лопатки с лопастью.Сопрягаемый с лопаткой конец каждой лопасти выполнен в виде выступающего плоского квадрата 3 с концентоично располохкенным в нем плоским квадратным углублением 4 и сквозным для болта отверстием 5.151237 Лопасть и,топатка могут быть выполнены литыми без механической обработки с учетом оставления необходимых монтажных зазоров.Повышение срока службы лопаток обеспечивается тем, что после износа одной из четырех кромок б, каждая лопатка путем перезакрепления может быть установлена в рабочую позицию...

Номер патента: 153862

Опубликовано: 01.01.1963

МПК: C10C 3/10, C10C 3/12, E01C 19/08 ...

Метки: 153862

...лебедки 3 для подъема нагревателей 4 инфракрасного излучения. Битумные коммуникации выполнены в виде гибких металлических рукавов 5 с центральным кольцевым коллектором б, со спуск- ными кранами 7 и трубопроводом 8 для подачи битума.Над нагревателями 4 расположен трубчатый змеевик 9 в виде плоской спирали, через который насосом 10 прокачивается битум 11, предварительно разогретый потоком инфракрасного излучения. Насосы 10 расположены в центральной части нагревателей 4.Битум в хранилищах разогревается непосредственным воздействием инфракрасного излучения, а последующий подогрев битума, подаваемого насосом в змеевик, осуществляют как потоком инфракрасного излучения, направленным в сторону этого змеевика, отражающего тепло, так и...

Номер патента: 154556

Опубликовано: 01.01.1963

МПК: E01C 23/02, E01C 5/10, E04G 21/12 ...

Метки: 154556

...по манометру наблюдают за степенью напряжения стыка, Получив напряжение стыка в строго заданых пределах, закрывают вентиль и шланг отсосдиняют, а после набора бетоном заданной прочности выступаюгцю часть трубы с затвердевшим бетоном или раствором срезают, нагример, абразивным кругом, заподлицо с рабочей поверхностью покрытич.Способ поясняется чертежом, на котором схематически изображена последовательность операций при образовании предварительно напряженного стыка.1 о п е р а ц и я. На тщательно спланированное и уплотненное песчанос основание укладывают плиты 1 и 2 и сваривают между собой закладные детали 3 и 4.11 о и е р а ц и я. В стык между плитами закладывают ленты 5 из плоскосворачиваемых труб с заваренными концами, снабженные...

Номер патента: 154557

Опубликовано: 01.01.1963

МПК: E01C 11/02, E01C 23/02, E01C 23/09 ...

Метки: 154557

...закреплена дРсковая Цетка А Выполненная из стальной проволоки для удаления пыли из швов. С помощью гидравлического цилиндра 4 и системы рычагов щетка приводится в рабочее положение - опускается.Пр вод для вращения щетки 3 осугцествляется через систему пере идач от двигателя внутреннего сгорания, установленного на машине, аглубление щетки в шов регулируется с помощью гидравлического кснического выключателя 5, прекращающего выдвижение штока цилиндра 4 в зависимости от глубины шва, Щетка для протравки кромок шва см ачив а ется солярны м маслом через н аконечи к б.Мд 154557 Для продувки расчишенных ШВОВ д 1 ашина имеет компрессорну 1 о установку с воздушными ресиверами 7, из которых сжатый воздух по патрубку 8 поступает в шов, выдувая из...

Номер патента: 154869

Опубликовано: 01.01.1963

МПК: E01C 19/36, E02F 5/22

Метки: 154869

...относ но продольной оси трактора направлении.На фиг. 1 схематически изображено предлагаемое навесное оборудование к трактору для уплотнения грунта, вид сбоку; на фиг. 2 - схема монтажа подвижной рамы со свободно подвешенными рабочими органами на основной раме.Навесное оборудование к трактору 1 для уплотнения грунта включает четыре рабочих органа 2, свободно подвешенных к подвижной раме 3, имеющей возможность перемещаться в поперечном относительно продольной оси трактора направлении по основной раме 4. Оборудование имеет механизм 5 подъема рабочих органов 2 и механизм б перемещения рабочих органов 2 поперек продольной оси трактора, Основная рама 4 через подшипники 7 подвижно соединяется с приваренными к лонжеронам трактора цапфами 8 и...

Номер патента: 155814

Опубликовано: 01.01.1963

МПК: E01C 11/22

Метки: 155814

...воздействия положительных н отрицательных температур бетон постепенно разрушается.Однако укрепленные облицовки на фасонном бордюрном камне с помощью клея, мастик и растворов не обеспечивают надежного сцепления облицовки с телом камня от разрушающего действия влаги.Предлагается бортовой фасонный камень, в котором, с целью вышения степени надежности сцепления с телом камня облицовки, к цы последней заведены в тело камня.На фиг. 1 изображена облицовочная заготовка для бортового фасонного камня; на фиг. 2 - бортовой фасонный камень в опалубке; нз фиг. 3 - облицованный бортовой фасонный камень.Облицовочная заготовка должна обладать достаточной прочностью, а также водо- и морозоустойчивостью. Она может быть изготовлена из оргстекла...

Номер патента: 156331

Опубликовано: 01.01.1963

МПК: E01C 7/00, E02D 1/00, G01N 3/10 ...

Метки: 156331

...10, показывающее перемещение поршня гидроцилиндра и схему для автоматической передачи данных испытаний на указанные приборы (схема на чертеже не изображена).156331Лепестковая обойма, позволяющая производить подготовку образца непосредственно в приборе, состоит из четырех лепестков 11, образующих цилиндр и могущих перемещаться по направляющим 12 с помощью винтов 13, снабженных рукоятками 14. Между лепестками 11 и резиновой диафрагмой 2 имеется зазор, наличие которого исключает возможность выступать (выпучиваться) диафрагме с испытуемым образцом грунта в процессе его трамбовки или трехосного сжатия.Боковой гидравлический цилиндр имеет стержень 15, скользящий по шкале при перемещении поршня, который связан с датчиком и...

Номер патента: 156967

Опубликовано: 01.01.1963

МПК: E01C 19/30, E01C 19/34, E02F 5/32 ...

Метки: 156967

...плиты вверх-; ь вниз ограничивается эластичными упорами 10,Гидравлический механизм поперечного передвижения рабочего органа (фиг. 3) включает гидроцилиндры 11, 12 и ползун 13. Цилиндр 11 укреплен на неподвижной ферме 2, а шток 14 закреплен на ползуне 13, перемещаемого по направляющим 17. Цилиндр 12 укреплен на ползуне, а шток 15 соединен с рамой 16 рабочего органа,Действие рабочего органа заключается в следующем: при вращении вала 7 кривошип 6 поднимает и опускает плиту, скользя по ее вырезу. При ударе кинематическая связь между приводом и падающей массой прекращается, так как ролик В кривошипа 6 отходит от выреза 9 Тем самым достигается освобождение плиты от привода и снятие динамических нагрузок при ударе с корпуса и подвески...

Номер патента: 157927

Опубликовано: 01.01.1963

МПК: E01C 11/26, E02F 3/76, E02F 5/20 ...

Метки: 157927

...движение нож с резцамгг и соплами.На чертеже изображен газомеханическин землероиньш игстрлгент в разрезе (вид сбоку).Газогенератор 1 термобура РТБ-В 2 Харьковского авиационного завода соединен с ресизером 2, в передней стенке 3 которого предусмотрены сопла 4, и направляющая 5 трапецеидального сечения. По напрагляющей иерем щается нож б с резца.ги 7, приводигый гидро .твигателем 8 МГв возвратно-поступательное движение (сверху вниз и снизу вверх). В результате действия высокой температуры газового потока нарушае 1 ся структура грунта, вследствие чего уменьшается механическая прочность его, Разработанные ножом частицы грунта выбрасываются газовым потоком на поверхность.Газомеханнческий землеройный инструмент, смонтированный на...

Номер патента: 158922

Опубликовано: 01.01.1963

Автор: Кудр

МПК: E01C 19/34, E02D 3/046

Метки: электротрамбовка

...3 электродвигателя, На валу ротора 4 нарезана шестерня (ведущая) 5, передающая крутящий момент шестерне б кривошипа 7 посредством паразитной шестерни 8, Кривошип 7 вращается в двух подшипниках 9, расположенных в корпусе картера 10, в котором поддерживается постоянный уровень смазки, предназначенной для смазывания трущихся поверхностей. Кривошип 7 сообщает возвратно-поступательное движение компрессиоцно-вакуумному ударному механизму (ца чертеже не показан).Предлагаемая конструкция узла электро- трамбовки позволяет упростить коцструкцшо в целом путем примецецня одноступецчатой передачи энергии вращения вала ротора электродвигателя, снижает трудоемкость изготовления узла привода, удешевляет ц упрощает процесс производства благодаря...

Номер патента: 158923

Опубликовано: 01.01.1963

МПК: E01C 23/01, E02F 3/84, E02F 9/20 ...

Метки: 158923

...планировочной машиной отрез.ка пути, равного расстоянию от кромки рабочего органа, соответственно до первой и второй опор машины на спланированной поверхности.При отсутствии в регуляторе специальныхустройств справедливо равенство:Ь прив ГР) = Ь (Р)1 г э ГР)где Ьприв (Р) - лапласово изобРажениевыходного перемещения привода;Ь(р) - лапласово изображение отклонения Ь;1 г (Р) - передаточная функция разомкнутого регулятора,В общем случае правая часть равенства (1)даже при отсутствии новых внешних возмущений в момент 1 отлична от нуля. Зто означает, что каждая ранее оставленная неровность является источником бесконечного рядановых неровностеи, причем при неправильномподборе параметров регулятора амплитудачленов ряда может и возрастать. Это...

Номер патента: 159125

Опубликовано: 01.01.1963

МПК: B06B 1/04, E01C 19/30

Метки: 159125

...резиновые вкладыши, прикрепленные к опорнымглдцкам,112 чертея(е изооряжен 2 ОписыВяемяя Вибротрамбовка, вид сбоку и разрез по Л-А.Основными элементами электромагнитноц внбротрамбовки являются якорь 1, статор 2, катки 8, опоры 1 и пружины 5.Сердечн 5 к якоря 1 болтами б зякигдетс 5 в щеках 7, к которым привариваются тарелки 8 и планки 9.Сердечник статора 2 винтами крепится и бокогинам 10, которые соединяются с крышками 11 стаканом 12 и рабочим органом 18. Через пружины 6 якорь 1 связан со статором 2. Катки 8 ооеспсчцваот постоянный зазор между сердечниками в пределах О,1 - 0,2 лгл. От проскясьзывдцня катки 8 удержцВ 21 отсч спорами б со спсццдльнымц держдвкдми 11.Через пружццу 15, являющуюся вноронзо,гц)уОшн:1 элс с;гтгг,...

Номер патента: 159322

Опубликовано: 01.01.1963

Автор: Елисеев

МПК: E01C 7/00, G01B 5/28, G01D 9/28 ...

Метки: 159322

...сигнал от измерительной схемы пропускается через дифференцирующее звено и после усиления подается на подогреватель термопреобразователя, электродвижущая сила которого подается на прибор, записывающий результат в виде диаграммы.Для получения результата измерения, не зависящего от скорости движения прибора, коэффициент усиления усилителя, пода 1 ощего сигнал на подогреватель термопреобразователя, изменяется обратно пропорционально скорости движения автомобиля под действием напряжения от тахометрического генератора,число оборотов которого пропорционально скорости движения, или под действием напряжения от обмотки возбуждения генератора автомобиля. Предмет изобретенияСпособ определения неровностей, преимущественно покрытий автомобильных...

Номер патента: 159323

Опубликовано: 01.01.1963

МПК: E01C 7/00, G01B 13/22, G01N 19/02 ...

Метки: 159323

...нагнетанием масла в рессору ручным насосом.Применение гидропневматической рессоры в приборе позволяет получить подвеску его с очень малой жесткостью и соответственно увеличить период собственных колебаний кузова до 2,5 - 3 сек.Для обеспечения непрерывного контакта колеса прибора с покрытием дороги на стойке установлен динамический гаситель колебаний, состоящий из цилиндра 11 с жидкостью. Внутри цилиндра находится груз 12, зажатый между двумя пружинами 13. Такой гаситель при соответствующем подборе груза, жесткости пружин и коэффициента гидравлического сопротивления масла гасит высокочастотные колебания колес.Перемещение колеса относительно кузова через систему рычагов подвески воспринимается датчиком 14, установленным на...

Номер патента: 159560

Опубликовано: 01.01.1964

Авторы: Защепин, Орловский

МПК: E01C 23/04, E01C 7/16

Метки: 159560

...включающие анкерные плиты, конусные втулки, пальцы и анкерные тяги. Такие устройства требуют специального отрытия котлована под анкер.Предлагаемое устройство силу напряжения струн передает на жесткое основание без отрытия котлована.Достигается это тем, что устройство выполнено с анкерной накладной балкой, имеющей Г-образную форму.На фиг. 1 изображено описываемое устройство в плане; на фиг. 2 - то же, вид сбоку; на фиг. 3 - конструкция накладной балки,Описываемое устройство включает: плиты упора 1, анкерные накладные балки 2, конусные пальцы 3, конусные втулки 4. По концам захваткн кладут лишь плиту упора 1, на которую устанавливают накладную балку 2, имеющую Г-образную форму. Это позволяет без отрытия котлована под анкер передавать па...

Номер патента: 159561

Опубликовано: 01.01.1964

Авторы: Защепин, Орловский

МПК: E01C 23/04, E01C 7/16

Метки: арматурь, закрепления, напряженной

...защелки для струн.На фиг. 1 изооражепо устройство в плане: на фиг. 2 - то же, вид сбоку; на фиг, 3 показано закрепление анкерной балки; на фиг. 4 - закрепление струн.Устройство для закрепления напряженной арматуры з монолитных струпобетонных дорожных покрытиях вкгиочает защелку 1, анкерные оалки 2, анкернь 1 е тяги 3, анкерные остонпые призмы 4, задвижки 5 для крепления а 1 керных тяг, П-образные защелки б, ко, ус 1 ые втулки 7 и конусные пальцы 8.Анкеры устраиваются из сборных бетонных призм 4, вкапываемых на требуемую глубину и имеющих анкерные тяги 3. Крепление анкерных тяг задвижками а позволяет при разборке анкера извлекать из грунта тяги и использовать нх на новой захватке.На погерхности земляного полотна к тягам крепят...

Номер патента: 159562

Опубликовано: 01.01.1964

Авторы: Кузнецов, Левицкий, Рихтер

МПК: E01C 19/26, E01C 23/07, G01L 9/00 ...

Метки: 159562

...контроль и рукояткой реостата 15 чувствительности устанавливают стрелку прибора иа красную черту. После этого переводят переключатель 14 в положение работа. На этом подготовка устройства к действию заканчивается,Во время выполнения операции укатки основания, когда показания устройства станут стабильными и достигнут минимального значения, каток переводят на новый участок. Для количественной оценки достигнутого Подп. к печ. 1 О/11 - 61 г.Заказ 361774ЦНИИПИ Государственного кМоска уплотнения необходимо отобрать пробу. Таким ооразом получают объективные данные о павномерсти и качестве уплотнения обрабатываемого участка. Предмет изобретен и яУстройство к моторному катку для контроля за равномерностью и степенью уплотнения укатываемой...

Номер патента: 159750

Опубликовано: 01.01.1964

МПК: B01F 7/08, B28C 5/14, E01C 19/10 ...

Метки: 159750

...виде отрезков шнека с углом подъема винтовой линии 45 и установлены так, что правые лопасти на каждом валу являются отрезнами правозаходного шнека, а левыелевозаходного.На чертеже схематически изображена описываемая двухвальная мешалка периодического действия для асфальтобетона.Лопасти 1, укрепленные на стойках 2, установлены на валах З мешалки 4 таким образом, что в ней образуются три зоны с характерным для каждой из них движением материалов.В зонах А и В материал перемещается от торцов мешалки к ее средней части, благодаря чему смесь полностью выгружается за небольшое время через затвор 5 в корпусе.В зоне Б в результате встречного вращения валов 3 материал перемещается лопастями одного вала слева направо, а лопастями другого- справа...

Номер патента: 160110

Опубликовано: 01.01.1964

МПК: E01C 3/06, E02D 27/35

Метки: 160110

...несущую способность мерзлого грунта под основанием сооружения и использовать для отопления сооружения тепло, воздействующее на грунт эсцованця. Для этого систему труб укладывают в насыпи из непросадочных при оттаивании грунтов, а тепло, отводимое хладагентом по теплонасосцому циклу, используют для отопления. На чертеже показано основание сооружения в двух проекциях.В насыпи цз цепросадочцого при оттаивании грунта 1 прокладывают сеть труб 2, внутри которых пропускают жидкий хладагент с помощью холодильной установки.Интенсивность заморажцванця подбирают таким образом, чтобы мцоголетнемерзлый грунт це оттаивал под воздействием тепловыделения сооружения ц повышенной температуры окружающего воздуха (в летнее время), Для этого в грунтовом...

Номер патента: 160198

Опубликовано: 01.01.1964

МПК: A01B 13/00, E01C 19/25, E02B 11/02 ...

Метки: 160198

Номер патента: 160199

Опубликовано: 01.01.1964

МПК: E01C 19/38, E02D 3/046

Метки: 160199

...последующих ведомых валов аналогична предыдущей. Левая часть раздаточного вала 15 аналогична правой, за исключением того, что ведущий вал З 1 одним концом опирается на подшипник З 2, а другим через фланец эластичной муфты 2 б - на заточку шкива ЗЗ, а следующий за ним ведомый вал З 4 - на два подшипника З 5 и Зб; последующие ведомые валы повторяют конструкцию правых ведомых валов.Подвеска виброплит позволяет навешивать виброуплотнитель впереди рамы тягача и позади его. Предмет изобретенияМногосекциопный виброуплотнитель, включающий тягач, виброплиты и их привод, выполненный в виде клипоременных передач и раздаточного вала, о т л и ч а ю щ и й с я тем, что, с целью увеличения дорожного просвета, уменьшения передачи вибрации на тягач и...

Номер патента: 161019

Опубликовано: 01.01.1964

МПК: E01C 19/05, E21C 37/00

Метки: 161019

...ведущими и направляющими роликами и перемещаются по криволинетйньпт направляющим водила под действием центробежных сил.Ротор ударника набирается -из отдельных элементов, располагаемых на одной оси.На чертеже схематически изображен элемент ротора, состоящий из криволинейных водил 1, вращающихся с постоянной скоростью, по которым под действием центробежных сил на ведущих 2 и направляющих 3 роликах перемещаются ударники 4, представляющие собой массивные болванки с ударной поверхностью в виде штампа.Кридволинейная форма водил принята с целью обеспечения выхода ударника в заданное положеитие до и после удара и для разгрузки водил и вала ротора от ударных нагрузок. В процессе работы ударники, нанося удары по забою под отрицательным...

Номер патента: 161050

Опубликовано: 01.01.1964

МПК: E01C 19/22, E01C 19/42, E01C 23/06 ...

Метки: 161050

...лучшему уплотнению бетонной смеси за счет отделения от цее воздуха при подъемах вибробруса. Установку залпей пятки поддона вибробруса ца заданный уровень поверхности покрытия и регулировку угла наползацпя поддона производят опорными винтовыми кольцами задних и передних гидроцилицлров подвески.,лля точного выравнивания поверхности покрытия после уплотцеция бетонной смеси применена система двух вибробрусьев 9 и 10, расположенных в плане под прямым углом друг к другу и под углом 45 к продольной оси машины.Выравнивающие вибробрусья подвешены передними концами, сходящимися в вершине прямого угла, к поперечной балке, расположенной в середине базы передней полурамы машины, а задними концами, расходящимися к краям бетонируемой полосы...

Номер патента: 162054

Опубликовано: 01.01.1964

МПК: E01C 21/00

Метки: 162054

...до образовагпя 4 - 6%-ного раствора. Воду добавляют по частям прц перемешивании, Концентрацию водного раствора ДСГПАН рассчитывают так, чтобы общая влажность груцтс-полцмерцой смеси перед уплотнегпе состветствова.1 а опти:альой вл аности уплотнения данного грунта, Такими раствором производят ооработку грунта. Предварительно размельчеццый грунт смешивают с рассчигацным количеством водного раствора ДСГПАН до образования однородной смеси и уплотняют при влажности, соответствующей оптимальной влажности уплогкения.Наименова ие грунта ДСГПЛН из рас чета на сухое веществоПредмет изобретения известь 0,25 - 0,30 0,20 - 0,25 Супесчаный грунт 2,0 Пылевато-суглинистый грунт:гумусированныйперегнойный слои чер- нозема 0,40 - 0,50 0,20 - 0,30 3,0...

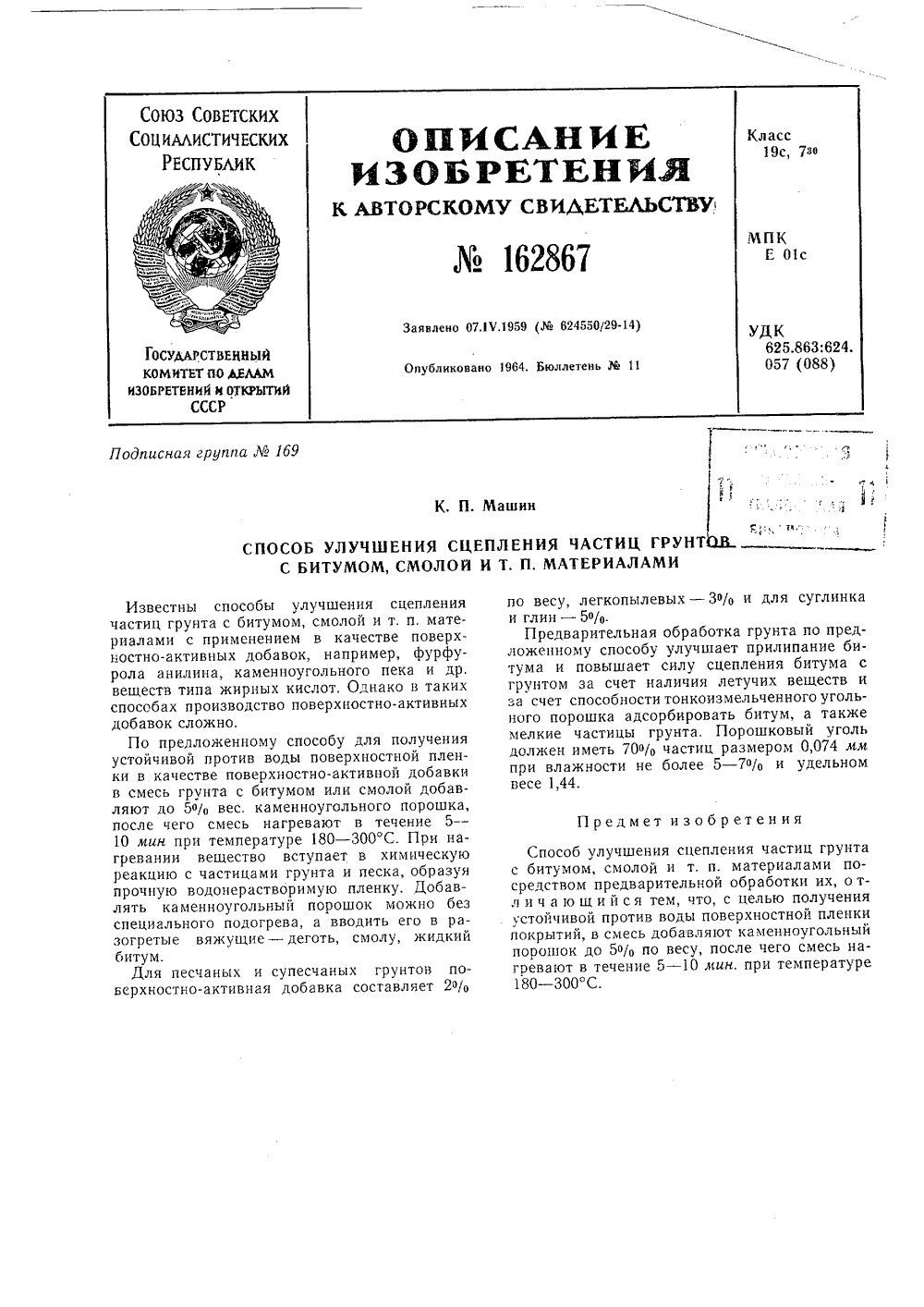

Номер патента: 162867

Опубликовано: 01.01.1964

МПК: E01C 7/18

Метки: 162867

...предложенному способу для получения устойчивой против воды поверхностной пленки в качестве поверхностно-активной добавки в смесь грунта с битумом или смолой добавляют до 5% вес. каменноугольного порошка, после чего смесь нагревают в течение 5 - 10 мин при температуре 180 - 300 С. При нагревании вещество вступает в химическую реакцию с частицами грунта и песка, образуя прочную водонерастворимую пленку. Добавлять каменноугольный порошок можно без специального подогрева, а вводить его в разогретые вяжущие - деготь, смолу, жидкийбитум.Для песчаных и супесчаных грунтов поверхностно-активная добавка составляет 2% по весу, легкопылевых - 3% и для суглинка и глин - 5%.Предварительная обработка грунта по предложенному способу улучшает...

Номер патента: 162868

Опубликовано: 01.01.1964

МПК: E01C 19/34, E02D 3/046

Метки: 162868

...плиты б, которая соединена с корпусом так, что может на пружинах б легко опускаться под ударом ударной части. Вал рабочего органа непосредственно соединен с валом электродвигателя. Ударная часть может перемещаться вдоль вала по шлицам, но не может вращаться относительно вала, Под ударной частью расположен кулачковый механизм для ее подброса, состоящий из верхнего зубчатого кольца 7 и нижнего 8, упруго объединенных между собой пружиной 9.Нижнее кольцо заканчивается фрикционным конусом 10, входящим в конусное гнездо 11. Угол конуса и угол зубцов кулачкового механизма подбирают с условием, что трение по конусу превышает трение по зубцам, поэтому с пуском двигателя или при ударе конус удерживается от вращения и ударная часть, двигаясь по...
