Способ доводки плоскопараллельных поверхностей

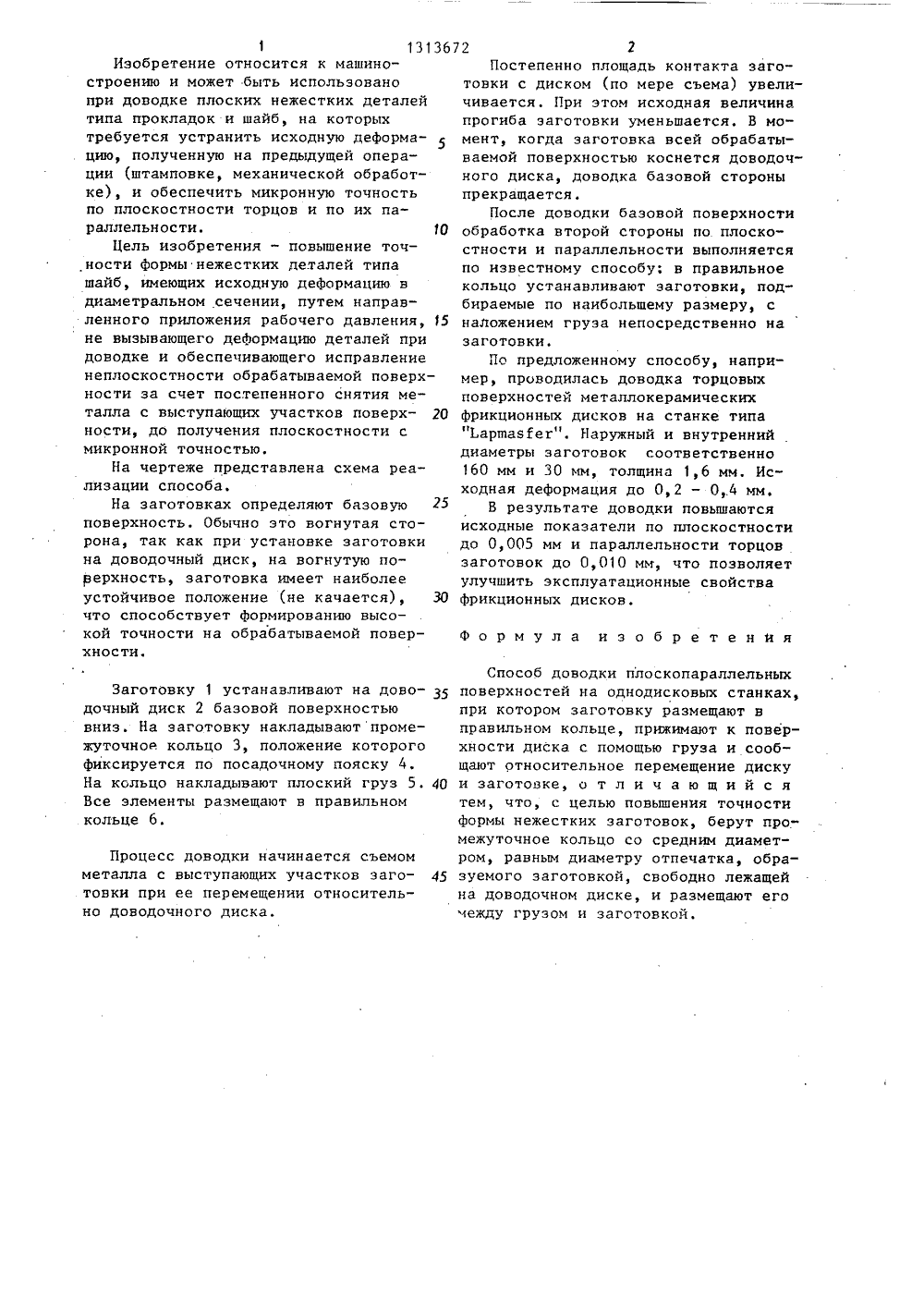

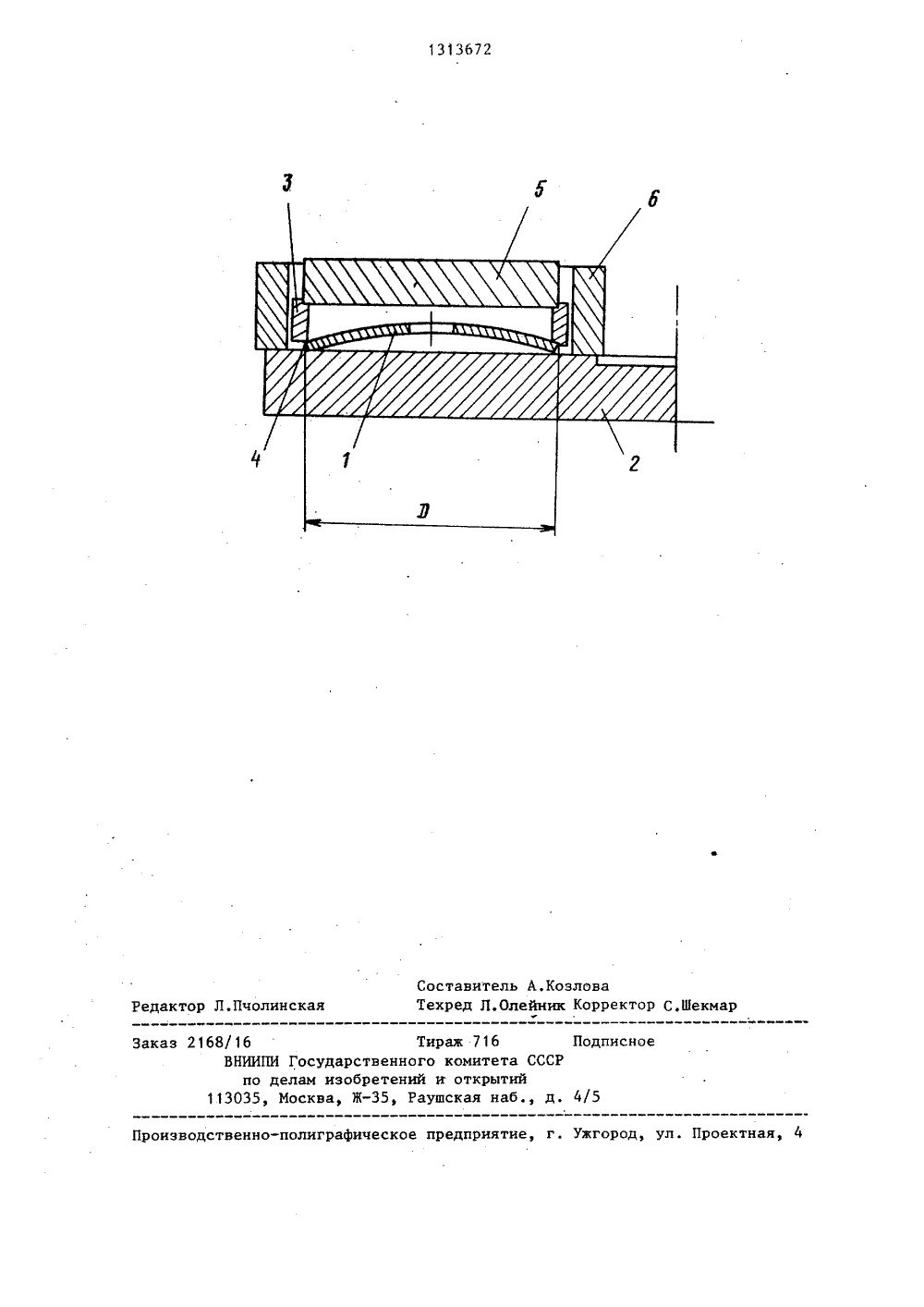

(191 11 51)4 В 24 В 37 04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОБРЕТЕНИ ЬСТВУ зобретенияти формы нщих исходнуюом сеченииопараллель яется повышение жестких заго ок, имею- иаметраль Ф 20 деформацию Для этого дых поверхнос одку плосй тонких,Е,Смирнов 8) ная доводкМ., 1972,заготовок осуществляют на однодисковых станках. Заготовку 1 размещаютвнутри правильного кольца 6, прижимают к поверхности доводочного диска 2через промежуточное кольцо 3 путемналожения плоского груза 5Среднийдиаметр кольца 3 выбирают равным диаметру отпечатка, образуемого заготовкой, свободно лежащей на доводочномдиске. 1 ил. дета 93,(54) СПОСОБ ДОВОДКИ ПЛОСКОПАРАЛЛЕНЫХ ПОВЕРХНОСТЕЙ(57) Изобретение относится к омашиностроения и может быть исвано при доводке плоских тонкихтовок типа прокладок и шайб. Ц асти ольэо- заго- лью ОПИСАНИЕМ АВТОРСКОМУ СВИДЕ1313672 хности. 1Изобретение относится к машиностроению и может быть использовано при доводке плоских нежестких деталей типа прокладок и шайб, на которых требуется устранить исходную деформа. цию, полученную на предыдущей операции (штамповке, механической обработке), и обеспечить микронную точность по плоскостности торцов и по их параллельности. 10Цель изобретения - повышение точности формы нежестких деталей типа шайб, имеющих исходную деформацию в диаметральном сечении, путем направленного приложения рабочего давления, 15 не вызывающего деформацию деталей при доводке и обеспечивающего исправление неплоскостности обрабатываемой поверхности за счет постепенного снятия металла с выступающих участков поверх ности, до получения плоскостности с микронной точностью.На чертеже представлена схема реализации способа.На заготовках определяют базовую 25 поверхность. Обычно это вогнутая сторона, так как при установке заготовки на доводочный диск, на вогнутую поверхность, заготовка имеет наиболее устойчивое положение (не качается), 30 что способствует формированию высокой точности на обрабатываемой повер 2Постепенно площадь контакта заготовки с диском (по мере съема) увеличивается. При этом исходная величина прогиба заготовки уменьшается. В момент, когда заготовка всей обрабатываемой поверхностью коснется доводочного диска, доводка базовой стороны прекращается.После доводки базовой поверхности обработка второй стороны по плоскостности и параллельности выполняется по известному способу: в правильное кольцо устанавливают заготовки, подбираемые по наибольшему размеру, с наложением груза непосредственно на заготовки.По предложенному способу, например, проводилась доводка торцовых поверхностей металлокерамических фрикционных дисков на станке типа "ЬаршазГег". Наружный и внутренний диаметры заготовок соответственно 160 мм и 30 мм, толщина 1,6 мм, Исходная деформация до 0,2 - 04 мм.В результате доводки повышаются исходные показатели по плоскостности до 0,005 мм и параллельности торцов заготовок до 0,010 мм, что позволяет улучшить эксплуатационные свойства Фрикционных дисков. Формула изобретенйяЗаготовку 1 устанавливают на дово дочный диск 2 базовой поверхностью вниз. На заготовку накладываютпромежуточное кольцо 3, положение которого фиксируется по посадочному пояску 4. На кольцо накладывают плоский груз 5. 40 Все элементы размещают в правильном кольце 6. Процесс доводки начинается съемом металла с выступающих участков заго товки при ее перемещении относительно доводочного диска. Способ доводки плоскопараллельных поверхностей на однодисковых станках, при котором заготовку размещают в правильном кольце, прижимают к поверхности диска с помощью груза и сообщают относительное перемещение диску и заготовке, о т л и ч а ю щ и й с я тем, что, с целью повышения точности формы нежестких заготовок, берут промежуточное кольцо со средним диаметром, равным диаметру отпечатка, образуемого заготовкой, свободно лежащей на доводочном диске, и размещают его между грузом и заготовкой.1313672Составитель А.КозловаТехред Л.Олейник Корректор С.ШекмарРедактор Л.ПчолинскаяЗаказ 2168/16 Тираж 716 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
