Номер патента: 415144

Опубликовано: 15.02.1974

Авторы: Денщиков, Ерофеев, Мигунов

МПК: B24B 21/22

Метки: абразивной, движения, ленте, осциллирующего, поперечного, сообщения

...их осп вращения ра УГЛОМ, От,1 инаЮИСЕ можности регулиро ного перемещения а нее кольцо выполне но пересскающпмис ними поверхностям 1 ОЕ УСтбразом. й ролик нный к уточнои поверхтся под чиванип 1 аклона.1Изобретение относится к области обработки металлов резанием, а именно к ленточному шлифованию.Известно устройство для сообщения абразивной ленте поперечного осциллирующего движения, выполненное в виде опорного ролика, сост 05 писго из Внутреннего и наружного подвижных между собой колец, расположенных так, что их оси вращения находятся под некоторым углом,Предлагаемое устройство отличается от известных тем, что внутреннее кольцо выполнено из двх втулок с взаимно пе 1)есекаоцимис 5 наружными и внутренними поверхностями.Этим достигается...

Номер патента: 449218

Опубликовано: 05.11.1974

Авторы: Бобкова, Цимерманис, Шорников

МПК: F26B 25/22

Метки: вакуумированием, нагревом, осциллирующего, параметров, режима, сушки

...изобретения заключается в том, что контрольные об разцы изготовляют со строго зафиксированными поверхностью испаренияи влагосодержанием и подвергаютпредварительной сушке при заданныхдля данного образца параметрах,часть образцов подвергают импульсному нагреву, определяя величинуубыли влаги, температуру и времяимпульса,и йри достижения постоянства убыли влаги, при последующихимпульсах нагрева фиксируют параметры импульса нагрева; вторуючасть образцов подвергают импуль449218 составнтедьЯ РОгановРедакгорИ,КВаЧаДЗЕтехред На СЕНИНа корректор М,РОГОВЗ Заказ г Тираж 6 Я Подписное Изл. М 77 Ц 1 ИИ 1 И Государственного комитета Совета Министров СССР ио делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие Патент, Москва,...

Номер патента: 519316

Опубликовано: 30.06.1976

Автор: Герхард

МПК: B24B 47/04

Метки: движения, осциллирующего, сообщения, станка, столу

...- через промежуточный фланец 22, шарикоподшипник 23 и зубчатое З 5 колесо 17, Промежуточные фланцы 19 и 22 закреплены на поворотном кожухе 11 и устапоьлены с помощью шарпкоподшипников 24 : 25 в опорных фланцах 26 и 27, закреплен. ных на неподвижном кожухе 14 устройства. 40 Внешний эксцентрик 2, установленный на вутренний эксценгрик 1, приводится во вращение от зубчатого колеса 17, находящегося в зацсплеии; с зубчатым вспцом 28, неподвижно закрепленным па внсшисм эксцснтрикс 2. 45Ходовой ви;т 3 мсет возможность осевого перемещения за счет устаовки в подвижныс в осевом направлении центры 29 и 30, выполненные в виде поршней гидроцилиндров 31 и 32 разных диаметров с общим приводом.50Регулирование амплитуды осцилляции стола 7...

Номер патента: 672001

Опубликовано: 05.07.1979

Авторы: Мандрин, Сумкин, Фрейлах

МПК: B24B 47/02

Метки: движения, осциллирующего, привод

...привод которой содержит шкивы различного диаметра.Начертеже изображен предлагаемый. привод осциллирующего движенияПривод содержит шпиндель 1, связанный с ним через шпицевое соединение 2 шкив 3 ременной передачи, жестл лаяднНЫЙ СО ШПЙНДЕЛЕМ ТОРЦОВЫЙ 2кулак 4, упор 5, установленный на вращающейся гильзе. б со шкивом 7.Привод работает следующим образом,При осуществлейии относительного вращения приводногошкива 3 и гильзы б вращение на шпиндель 1 переда.ется через шлицевое соединение 2, при этом торцовый кулак 4, взаимодействуя с упором 5, перемещает вдоль оси шпиндель 1 с закрепленным на нем инструментом 8.При необходимости изменения числа осцилляций ремень, вращающий гиль-, зу б, устанавливают на один иэ ручьев шкива 7 и, таким...

Номер патента: 908582

Опубликовано: 28.02.1982

Авторы: Джалилов, Коломейцев, Сабуров

МПК: B24B 47/00

Метки: движения, осциллирующего, привод

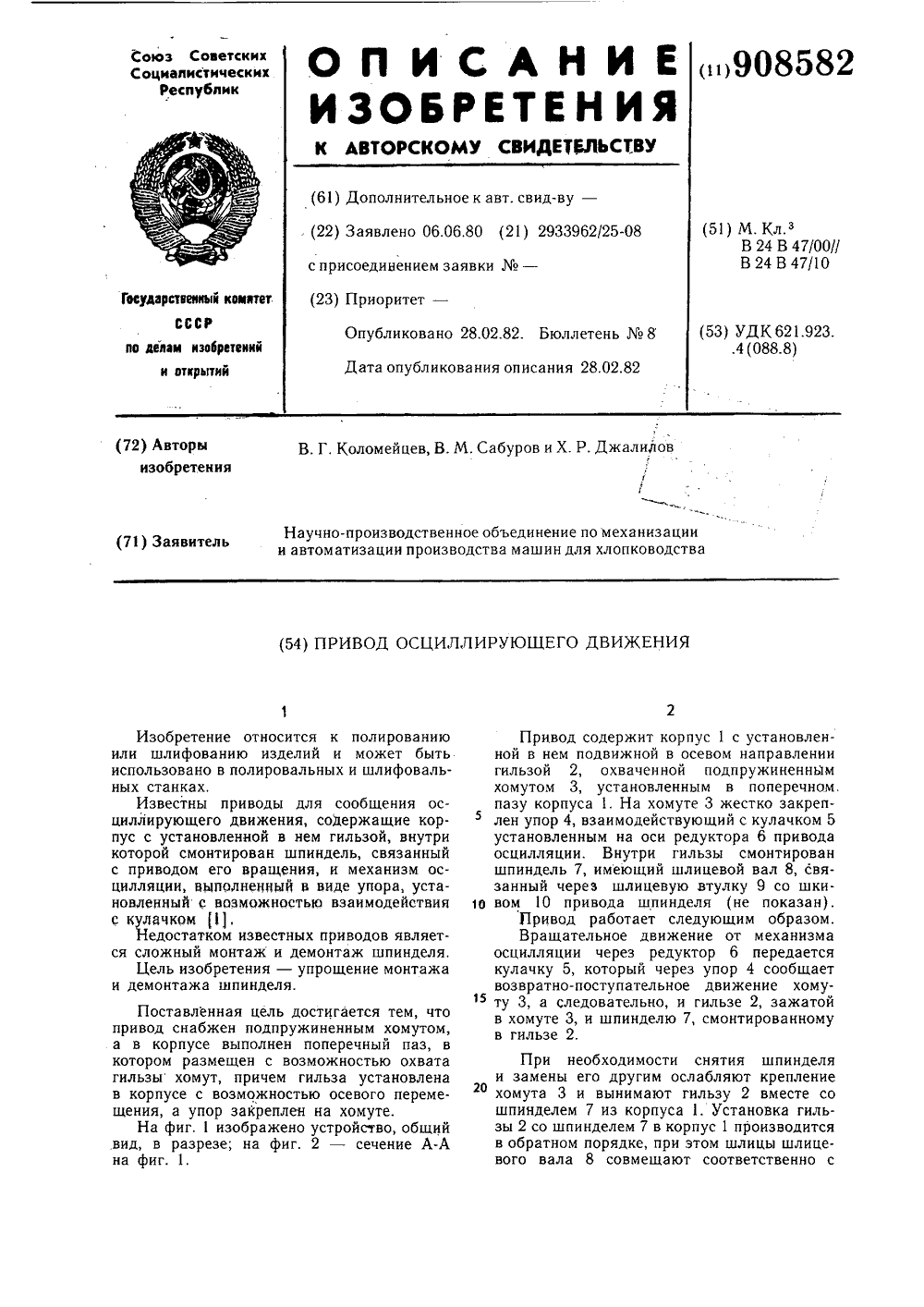

...гильзой 2, охваченной подпружиненнь 1 м хомутом 3, установленным в поперечном.пазу корпуса 1. На хомуте 3 жестко закреплен упор 4, взаимодействующий с кулачком 5 установленным на оси редуктора 6 привода осцилляции. Внутри гильзы смонтирован шпиндель 7, имеющий шлицевой вал 8, связанный через шлицевую втулку 9 со шки 1 о вом 10 привода шпинделя (не показан).Привод работает следующим образом.Вращательное движение от механизмаосцилляции через редуктор 6 передается кулачку 5, который через упор 4 сообщает возвратно-поступательное движение хому ту 3, а следовательно, и гильзе 2, зажатойв хомуте 3, и шпинделю 7, смонтированному в гильзе 2. При необходимости снятия шпинделяи замены его другим ослабляют крепление 2 О хомута 3 и вынимают...

Номер патента: 1038206

Опубликовано: 30.08.1983

Авторы: Бабенко, Дятлик, Еленевич, Станиславский

МПК: B24B 47/00

Метки: движения, осциллирующего, привод

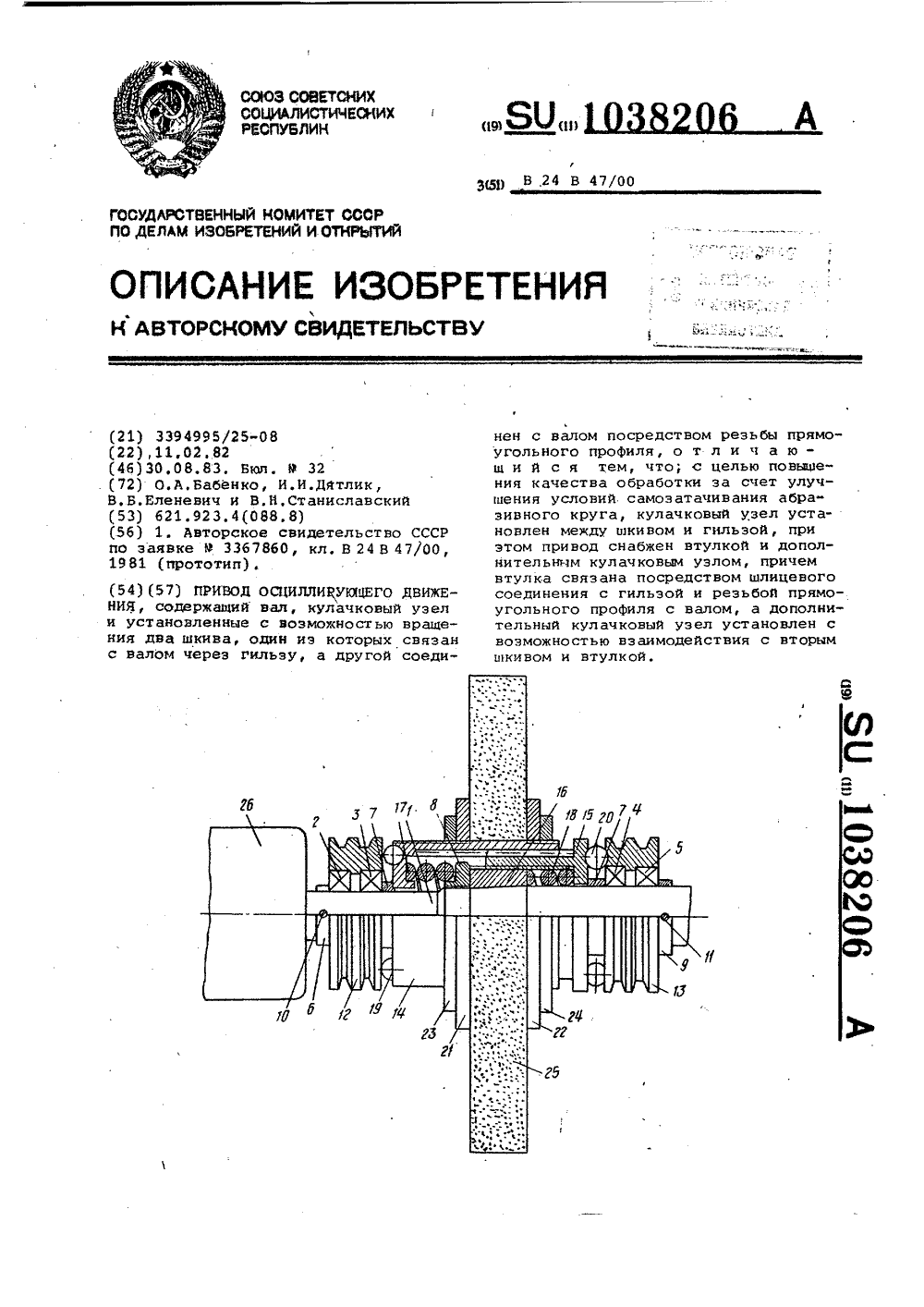

...а привод снабжен втулкой и дополнительнЫм кулачковым узлом, приэтом втулка связана посредством шлицевого соединения с гильзой и резьбой. 65 прямоугольного профиля с валом, а дополнительный кулачковый узел установлен с возможностью взаимодействия с вторым шкивом и втулкой.На чертеже изображен предлагаемый привод, продольный разрез.Привод содержит вал 1, на котором установлены на подшипниках 2-5, зафиксированных на валу посредством распорных колец 6-9, закрепленных штифтами 10 и 11, шкивы 12 и 13.Шкив 12 взаимодействует с валом через шлицевое соединение, выполненное в гильзе 14 и охватываемой ею втулке 15, установленной на жестко связанной с валом, конической втулке 16 и связанной с ней прямоугольной резьбой с углом подъема винтовой...

Номер патента: 1038207

Опубликовано: 30.08.1983

Авторы: Бойков, Давидсон

МПК: B24B 47/04

Метки: движения, каретки, осциллирующего, привод, шлифовального, шпинделя

...палец 9, проходящий через 65 сквозные пазы 10 вала 5. На пальце9 установлены ползунки 11, скользящиев пазах 10, и сферическая головка 12самоустан авли ваютце гося клин а 1 3. Самоустанавливающийся клин 13 предназначен для изменения длины хода осциллирующего движения каретки шлифовального шпинделя ( не показана). Палец9 закреплен в головке 12 посредствомрезьбового элемента 14, Втулка 2снабжена лыской 15 и сквозным пазом16, На лыске 15 закреплен коробчатыйэлемент 17, образующий направляющую18 для зубчатой рейки 19. В коробчатом элементе 17 смонтирована ось 20,несущая шестерню 21, которая входитв зацепление с рейкой 19 и связанапосредством вала 22 с приводом изменения зксцентриситета ( не показан),На рейке 19 закреплено полукольцо...

Номер патента: 1207735

Опубликовано: 30.01.1986

Авторы: Каблука, Лысенко, Перевалов, Перервенко

МПК: B24B 47/10

Метки: движения, осциллирующего, сообщения, станка, шпинделю

...оптимальных соотношений между частотой вращения ичастотой осцилляции и регулировкиамплитуды осцилляции.На фиг. 1 схематически изображено устройство осцилляции; на фиг.2сечение А-А на фиг, 1.Механизм содержит корпус 1с установленной в нем с воэможностьювращения гильзой 2, в которой смонтирован с воэможностью осевого пере- .1.мещения шпиндель 3. На гильзе 2 жест- ко закреплены шкив клиноременной передачи 4 и коническая шестерня 5. На шпинделе 3 имеются упоры 6 и 7, в которые через упорные подшипники 8 упирается втулка 9 с цапфами 10, установленная в отверстия щек вилки 11 вала 12 с возможностью осевого перемещения. Вал 12 размещен в эксцентриковой втулке 13, которая, в своюочередь, размещена с воэможностью поворота в стакане 14 и...

Номер патента: 1222516

Опубликовано: 07.04.1986

Авторы: Цыганков, Чанкин

МПК: B24B 47/00

Метки: движения, осциллирующего, привод

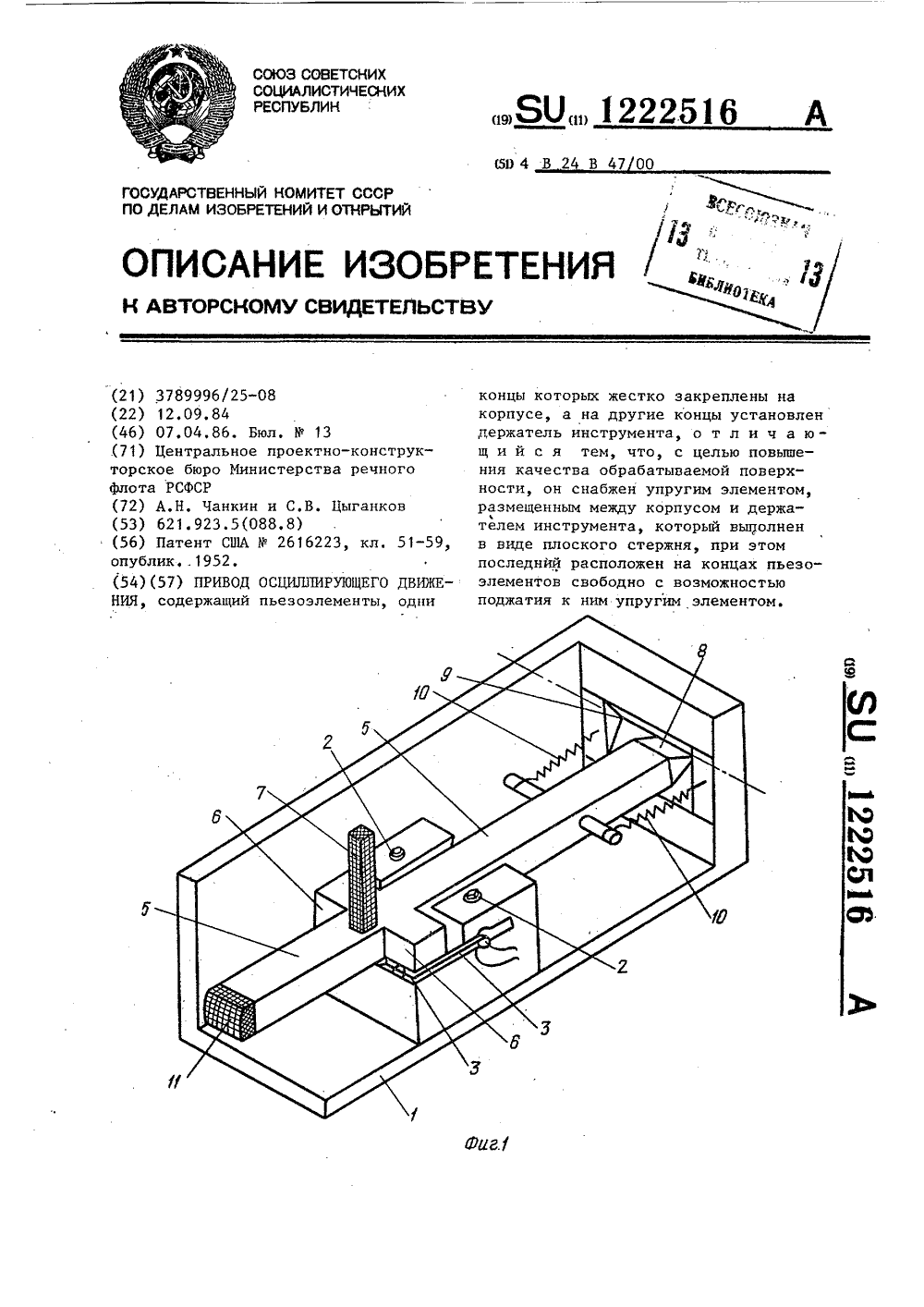

...Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к металлообработке, в частности к устройствам для суперфиниширования, и может быть использовано при обработке коленчатых валов, например, судовых двигателей.Цель изобретения - повьппение качества обрабатываемой поверхности за счет увеличения предела изменения амплитуды колебания рабочего инструмента.На фиг. 1 схематично изображен предлагаемый привод; на фиг. 2 - то же, разрез.Привод состоит из корпуса 1, внутри которого посредством винтов 2 закреплены биморфные пьезоэлементы 3, сверху корпус закрыт крышкой 4. Внутри корпуса установлен держатель инструмента, выполненный в виде плоского стержня 5. Выступы 6 стержня 5 прижимаются к...

Номер патента: 1315253

Опубликовано: 07.06.1987

Авторы: Бабошкин, Иванов, Плаксин, Юрьев

МПК: B24B 21/22

Метки: абразивной, движения, ленте, осциллирующего, поперечного, сообщения

...корпус 1 ролика поворачиваться вбкруг оси 3 в плоскости, перпендикулярной ей и включающей ось вращения вала 2. При повороте корпуса 1 он действует на ступицу б, которая перемещается от воздействия пальца 4 вдоль оси вала 2 до контакта с регулировочным винтом 9. Амплитуда осцилляции шлифовальной ленты прямо- пропорциональна углу между осью вращения ролика и осью цилиндрической поверхности его корпуса 1. Для изменения амплитуды осцилляции регулиро-5253 2вочный винт 9 необходимо вращать,при этом он воздействует на ступицуб и заставляет ее перемещаться в осе;вом направлении в одну из сторон, Всвою очередь, ступица б воздействуетна корпус 1 ролика посредством пальца 4 и вынуждает его поворачиватьсявокруг оси 3, вызывая...
