Номер патента: 2003089

Опубликовано: 15.11.1993

Авторы: Белаш, Исаченко, Крутикова, Матюк, Мельгуй, Шитова

МПК: G01N 27/87

Метки: листового, механических, неразрушающего, проката, свойств, сталей

...остаточной намагниченности проводят внескольких точках с торца рулона или пакета, отстоящих друг от друга на расстоянии,"0 не меньшем двух диаметров соленоида, Приконтроле листового проката в рулонах точкина торце рулона выбирают вдоль радиуса.В отличие от прототипа контроль проводят на листовом прокате, смотанном в рула 15 ны или складированном в пакеты,формируют импульсное аксиально симметричное магнитное поле таким образом, чтобы ось его симметрии была параллельна осирулона или плоскости листов в пакете, ло 20 кальное намагничивание и измерение градиента напряженности поля остаточнойнамагниченности проводят в несколькихточках с торца рулона или пакета, отстоящихдруг от друга.на. расстоянии, не меньшем25 двух диаметров соленоида,...

Номер патента: 1813608

Опубликовано: 07.05.1993

Авторы: Белаш, Пасечник

МПК: B23P 19/06

Метки: резьбовых, сборки, соединений

...цепей замкнутого контура; каждый иэ которых смонтирован на соответствующей направляющей с возможностью взаимодействия с деталью. Одна из направляющих подпружинена относительно корпуса, а дру-.гая неподвижна относительно корпуса. 3 ил.А Отвертка 12,перемещаясь в корпусе 1, отсекает винт 3 из магазина 2. Винт 3, воздействуя на ролики 11, отжимает ползун 7 с прижимной цепью 10, при этом тело винта 3 базируется по роликам 6 и прижимается роликами 11. При движении отвертки 12 вниз винт 3, сохраняя базирование, обкатывается по роликам 6 и 11, перемещая их вместе с цепями 4, 5 и 10. При подходе головки винта 3 она размещается между ро. ликами 4, 5 и 10 и не препятствует перемещению винта 3 под воздействием отвертки 12 вниз. По достижении...

Номер патента: 1805425

Опубликовано: 30.03.1993

Авторы: Белаш, Пилюгин

МПК: G01V 1/38

Метки: зон, морской, шельфовых, электроразведки

...плетей разной длины каротакного ка- "0 емного устройства обеспечивает нулевуюбеля КТШ(по 3 электрода.на каждой пле-плавучесть на заданной глубине с измеренити), Питающая линия АВ изготовлена иземвеличиныпараметровбуксировки(расстокабеля марки ГПМП, причем кабель с алек-янияотдна)попоказаниямдатчиковглубинытродом В жестко увязанс кабелями прием и регулировку величины расстояния посредной линии, а кабель с электродом А 15 .ствомслабины кабель-троса и скорости судвыпускается отдельно на фиксированное на-носителя. удержание на заданной глубинерасстояние при выбранной скорости движе- буксировки обеспечивает идентичность услония судна. Питающие линии обеспечивают вий приема для всех. электродов приемнойсилу тока от 1 до 20 АВ приемной линии...

Номер патента: 1749914

Опубликовано: 23.07.1992

Авторы: Белаш, Гончар

МПК: H01B 5/00

Метки: провод, электрический

...стойкость в условиях . проволок большого диаметра,. высокой химической активности атмосфе- На чертеже показана проекция предлары, обусловленной естественными природ-гаемого провода.ными или промышленными загрязнениями. Стальные проволоки сердечника 1 и то 10 копроводящие (например, алюминиевые)Недостатками такого провода являются проволоки внутреннего пбвива 2 проводанизкая теплоотдающая способность то- покрыты тонким слоем 4 злектроизоляционковедущих проволоки высокая теплопог- ного материала, Внутренние межпроволочлощающая способность межпроволочных ные промежутки заполнены нейтральной, воздушных промежутков, что снижает зф смазкой 3 повышенной нагревостойкости.фективность применения электротепловых Наружный повив 5 провода выполнен...

Номер патента: 1695498

Опубликовано: 30.11.1991

Авторы: Белаш, Коровин, Новиков, Суворов, Терехов, Трандин

МПК: H03M 1/06

Метки: аналого-цифрового, преобразования, самоконтролем

...логическая единица на выходе элемента 10 . И. Это позволяет снимать информацию с аналого-цифрового преобразователя 1 через блок 19 элементов И и блок 23 элементов ИЛИ. Если триггер 5 находится в единичном состоянии (было подано предварительное воздействие на управляющую шину ЗО), то появляется логическая единица на выходе элемента 11 И, что позволяет снимать информацию с аналого-цифрового преобразователя 2,Третий режим работы устройства.В этом случае информация, поступающая в блок 22 сравнения, не совпадает, На выходе этого блока появляется сигнал, эквивалентный логической, единице. Этот сигнал обеспечивает формирование сигнала на сигнальной шине 33 устройства, который будет свидетельствовать о несовпадении формируемых...

Номер патента: 1688174

Опубликовано: 30.10.1991

Авторы: Белаш, Сергеев

МПК: G01R 19/02

Метки: значений, среднеквадратических

...импульса, сформированы:го ждущим мультивибратором 13 (один раэ в два периода напряжения Ох), осуществляет выборку и последующее запоминание напряжения на выходе операционного усилителя 1, Блок 10 извлечения квадратного корня паеабразует напряжение так, что ега значение становится пропорциональным корню квадратному из значения напряжения, поступившего с выхода блока 2 выборки-хранения, Функцию делительнаго блока 5 может выполнять преобразователь кода в сопротивление, подключенный к входу интегратора, Делитель 14 частоты задает период сброса счетчика 15 с предварительной переписью его кода в регистр 16, в результате чего кад, поступающий с регистра 16 на делительный блок 5, определяется выражением где 114 - коэффициент деления частоты...

Номер патента: 1679178

Опубликовано: 23.09.1991

Авторы: Белаш, Волоконская, Коваль, Фроликов

МПК: G01B 7/06

Метки: многослойных, непроводящих, слоев, толщины

...Цель изобретения - повышение точности измерений. Для этого непосредственно через стенку право;ящего иэделия, имеющего наружный ди )метр О, на которое нанесено диэлектрическое покрытие 2, толщину которого Ь необходимо измерить. пропускают электрический ток силой от источника 6, измеряют напряженность Н магнитного поля измерительным приемником 4. преобразователь которого 5 расположен в зоне контроля. Толщину покрытия определяют по формуле и =/2 л НО/2, 1 ил,известным значениям наружного диаметра О изделия, силе проходящего тока и значению напряженности магнитного поля Н, определяют толщину покрытия по формулеО2,)т Н 2Применение предлагаемого способа позволяет повысить точность измерения, так как результат измерения не зависит от...

Номер патента: 1650575

Опубликовано: 23.05.1991

Авторы: Белаш, Егоров, Крикунов, Омецинский

МПК: B01D 46/00, B01D 7/02, C01B 21/24 ...

Метки: азота, газообразного, монооксида

...направляют на охлажденный фильтр и продувают его в течение 1-10 мин для создания активного С фильтрующего слоя, сбрасывая газ после фильтра на обезвреживание и затем в атмосферу, При повышении времени прону. Ц скания увеличиваются потери продукционного газа без повышения его чистоты. Активный фильтрующий слой представляет собой пористую массу кристаллов сложного состава, на поверхности которых во много раз ускоряется процесс образования новой фазы, что позволяет активно извлекать примеси пэров воды и диоксида азота иэ очищаемого газа. Момент окончания процесса формирования активного1650575 низкотемпературный фильтр, от л и ч а ющ и й с я тем, что, с целью повышения степени очистки от диоксида азота, предварительно поток очищаемого...

Номер патента: 1642015

Опубликовано: 15.04.1991

Авторы: Белаш, Бугаенко, Васянович, Головач, Гулий

МПК: E21C 41/28, E21C 45/00

Метки: геологических, горно, дражной, отработки, россыпи, сложных, условиях

...дренажного полигона или в выработанном пространстве смежной заходки 3. В результате вскрывается продуктивный пласт 4, представленный весьма каолинизированными породами. После этого драглайн перемешается в положение 5. В данном положении драглайн производит выемку пород продуктивного пласта тонкими стружками и складирует их в навалы 6. Навалы формируются с отставанием от забоя продуктивного пласта и ориентированы перпендикулярно к забою. Параметры навалов и расстояние между ними опрелеляют 6420151=4 с 1 дЯНо+ ФКУ ---А(дг+Крб (А(ру+Ь,где 1- расстояние между гребнями смежных навалов, м;- высота гребней, м;- мощность продуктивного пласта, м; - ширина заходки по подошве продуктивного пласта, м;- угол откоса борта дражного полигона, град;-...

Номер патента: 1622032

Опубликовано: 23.01.1991

Авторы: Белаш, Вальский, Кравченко

МПК: B08B 3/02

Метки: кольцом, поршня, преимущественно, разрезным, уплотнительным

...4476803/12(56) Авторское1224022, кл. Изобретение относится к способам струйной очистки деталей типа поршня в сборе с разрезным уплотнительным кольцом от загрязнений: масел, смазки, полировальных, притирочных и шлифовальных паст и других, и может быть использовано на машиностроительных и ремонтных предприятиях.Цель изобретения - повышение качества очистки.Согласно способу поршень в сборе с разрезным уплотнительным кольцом очищается путем взаимодействия моющей жидкости с очищаемой поверхностью, При этом поршню в сборе с кольцом сообщают вращательное движение относительно продольной оси до максимального разжима кольца в пределах упругой деформации для образования эксцентричной щели между цилиндрическими сопряженными поверхностями канавки...

Номер патента: 1620594

Опубликовано: 15.01.1991

Авторы: Белаш, Стукун

МПК: E21B 19/14

Метки: подачи, труб

...7 со свободным концом задней стойки 4, При этом связь тяги 7 со свободным концом задней стойки 4 и с упором 5 выполнена шарнирной.Для перемещения желоба 2 из нижнего положения в верхнее и наоборот служит привод 8 поворота одной из стоек (в данном случае передней) относительно шарнира, связывающего ее с основанием 1.Приводом 8 служит гидроцилиндр одностороннего действия, шарнирно прикрепленный к передней стойке 3 и к основанию 1, В опущенном положении (при включенном гидроцилиндре) желоб 2 опирается на подставки 9, а в поднятом (при включенном гидроцилиндре) перемещение желоба ограничивается упором 10, регулирующим высоту подъема в зависимости от высоты основания 11 буровой установки,Устройство работает следующим образомЖелоб 2,...

Номер патента: 1615395

Опубликовано: 23.12.1990

Авторы: Белаш, Слупицкий, Щербаченко, Юдин

МПК: E21F 13/00

Метки: погрузочная

...9 пневмораспределителя 14, который в свою очередь вклю.55чает пневмораспределитель 15, сжатыйвоздух подается во второйдвигатель 5,который передает крутящий момент черезобгонную муфту 12, вторую итретью стуйень редуктора (минуя первую) на бобину 7 у последняя начинает вращаться быстрее и разгоняет ковш 1 до скорости, необходимой для эффективной разгрузки. При этом вал двигателя б начинает вращаться с той же скоростью, что и вал двигателя 5, они связаны между собой первой ступенью редуктора, а чтобы двигатель 5 не тормозил двигатель 6, на валу двигателя 5 устанавливается обгонная муфта 11, препятствующая потере мощности двигателя б на вращение отстоящего двигателя 5,После разгрузки ковш 1 вращается назад и рукоять 2, воздействуя на...

Номер патента: 1611833

Опубликовано: 07.12.1990

Авторы: Белаш, Романенко, Чернышев

МПК: B66C 1/42

Метки: захватное

...поворачивают управляащуо рукоятку 12 на 90 вверх, вместе с ней повара ллвается кулачок.9 и большим радиусом сдвигает серьгу б с дисками 2 и серьгой 5 к головке 8 оси 7, при зтам распорная прукина 4 с)кимастся, диски 2 зацепляются, захватные рычаги 1 с захваченной головкой рельса эамыкаотся,Для предотвращения случайного поворота управляющеи рукоятки 12 накидывают петлю 13 на кронштейн 14, Подн 1 лмаот и транспортируют рельс, опуска от его на землю, освобождают рельс, сняв петл о 13 и повернув рукоятку 12 вниз на 90, при этом кула юк 9 поворачивается, серьга б с диском 2 под действием пружины 4 сдвигается на оси 7 на величину, равную разнице радиу сов кулачка 9, который прижат к серьге бмалым радиусом, диски 2 расцепляются,Формула...

Номер патента: 1602553

Опубликовано: 30.10.1990

Авторы: Белаш, Лукашов, Оханов

МПК: A62C 29/00

Метки: плавучая, пожарная

...цистерной 16 укладывается в горизонтальной плоскости на палубе вспомогательного судна. При этом под воздействием гравитационных сил вращающаяся платформа 6 с насосным агрегатом 7, вращаясь в шарнирах 5, сохраняет свое вертикальное положение внутри 25 горизонтально уложенного понтона 1 (положение 1 на фиг. 3).В непосредственной близости от аварийного объекта установка с помощью гру 30 35 зоподъемных механизмов судна спускается на воду. За счет избыточной плавучести понтона 1, а также пустой балластной цистерны 16 и опорной колонны 2 установка находится на плаву с дифферентом на понтон 1 (положение 2 на фиг. 3). При этом вращающаяся платформа 6 с насосным агрегатом 7 сохраняет ,свое вертикальноеположение, чем обеспечивается возмс...

Номер патента: 1594440

Опубликовано: 23.09.1990

Авторы: Белаш, Качанов

МПК: G01R 25/00

Метки: амплифазометр, параллельного, усреднения

...метода параллельного усреднения осуществляется процесс измерения амплитуды и Фазы входного сигнала. Й момент пересечения нулевого уровня нарастающим (сположительной производной) сигналом с выхода управляемого инвертора 13 Б, (С) одновибратор 15 формирует им-35пульс, который через открытую управляющим счетчиком 16 схему И 21 поступает на первый управляемый умно- житель 4 и второй .управляемый умно- житель 22 и устанавливает коэффициент 4 О умножения частоты, равным и (если используются и Фиксированных уровней сравнения), т.е. 1 у = и для обоих управляемых умножителей частоты. При этом в реверсивном счетчике 18 запи сан начальный код и на выходе формирователя 17 уровней сравнения сформирован йулевой фиксированный уровень 110...

Номер патента: 1581361

Опубликовано: 30.07.1990

Авторы: Белаш, Власенко, Гура, Кузнецов, Омецинский

МПК: B01D 53/56, B01D 53/86

Метки: азота, выбросов, газовых, оксидов

...контакта аналогична приведенной в примере 1. Полученный контакт Х имеет состав, мас.%: СцО 10,0; СггОз 1,5; МпОз 0,5; АйзОз 88,0. Контакт испытывают по методике, приведенной в примере 1. Состав газа, используемого для восстановления контакта; Н 2; Не 98. Температура восстановления 300 С, объемная скбрость газа 1000 ч . Исходный состав очищаемого газа, Я: ХО 1, Не 99. Температура контакта на стадии очистки 350 С, объемная скорость газа 1000 ч . В ходе испытаний последовательно осуществляют стадии восстановления контакта и очистки газа на нем. Стабильная активность контакта достигается после двукратного повторения стадий восстановления и очистки. Стабильное значениеактивности контакта 18,6 см МО/г, в процессе достижения...

Номер патента: 1566442

Опубликовано: 23.05.1990

Авторы: Белаш, Журенко, Скрипка, Тищенко

МПК: H02H 7/08

Метки: анормальных, защиты, режимов, электродвигателя

...загрузки, его контакт 16 в цепи, шуннирующей кнопку 14 включения, замыкается, Электродпгатель работает нормально.501:ели при включении произошел обрыв)дзы сети, например той, в которуюквючен датчик 1 тока, блок 5 контроля минимальной токовой загрузки не рсагирует, его реле 11 не срабатывает, а контакт 1 Ь реле 11 в цепи,шунтирунц)ей кнопку 14 включения, невакастся, Магнитный пускатель 12и вове прекращения воздействия на кнопку 14 включения обесточиваетсяего контакты 19 и цепи двигателя 20 и блок-контакты 15 н цепи, шунтирующей кнопку 14 включения, размыкаются, Двигатель 20 отключается от сети,Если произошел обрыв одной из фаз, и которые не включен датчик тока, то величина тока в фазе, в которую ключе датчик тока, соответствует...

Номер патента: 1566212

Опубликовано: 23.05.1990

Авторы: Белаш, Бунаков, Коваль, Лавренко

МПК: G01B 17/02

Метки: толщиномер, ультразвуковой, эхо-импульсный

...Формирователя6 измерительного строба формируетсяпрямоугольный импульс, длительностькоторого пропорциональна измеряемойтолщине, С выхода формирователя 6 измерительного строба импульс поступает на один из входов цифрового блока, на второй вход которого поступаютВысокочастотные импульсы от кварцевого генератора 8 счетных импульсов,С цифр ов ого блока 7, содержащегосхему И 12, на которую подается сигналы от кварцевого генератора 8 и Формирователя 6 строба, и четыре двоично-десятичных счетчика 13-16, сигнал55поступает на триггеры 7-20 оперативной памяти устройства 9 сопряжения. Покоманде синхронизатора 3 информацияо текущем значении толщины перейксывается от цифрового блока 7 и,поступает на мультиплексоры 21 "24 устройства 9 сопряжения и по...

Номер патента: 1549690

Опубликовано: 15.03.1990

Авторы: Белаш, Давыгора, Данилова, Задерей, Орлюк, Хлебцевич, Шестаков

МПК: B23K 3/00

Метки: пайки, станок

...стол 10, на котором закореплен ротор 11, на 90 и фиксирует стол 10 в таком положении фиксатором 25 16 при помощи пневмоцилиндра 7, Базовая деталь 13, закрепленная в корпусе 12, попадает под дозатор 8 паяльной пасты, который наносит на нее восемь точек пастообраэного припоя, При следующем повороте стола базовая деталь 13 попадает под позицию припайки толкателей 7. После фиксации стола 10 подающее устроиство 18 вынимает базовую деталь 13 иэ корпуса 12 н по дает ее в зону пайки - под механизм ориентации, где к этому времени установлены поданные из кассет 2 все восемь ленточных толкателей 7, При этом,все толкатели 7 вдавливаются в калли 40нанесенного ранее на деталь 13 пастообразного припоя, Сразу после этого происходит нагрев и...

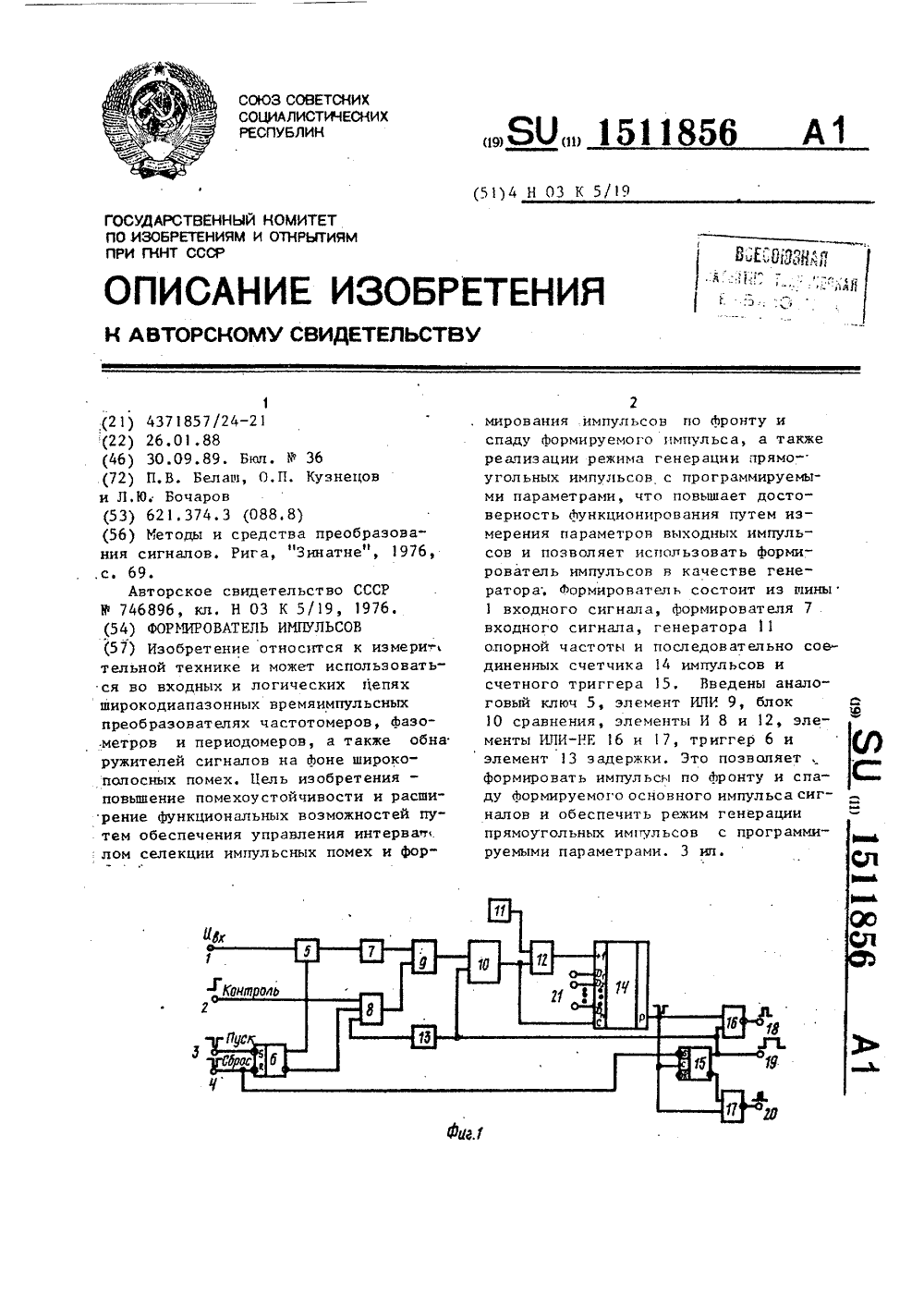

Номер патента: 1511856

Опубликовано: 30.09.1989

Авторы: Белаш, Бочаров, Кузнецов

МПК: H03K 5/19

Метки: импульсов, формирователь

...импульсов, представляющих собой наличие или отсутствие сигнала логической единицы. Так как на выходе первого элемента И 8 имеет место нулевой потенциал, то элемент ИПИ 9 повторяет импульсы с выхода формирователя 7, которые поступают на второй вход блока 1 О сравнения,При появлении логической единицы на выходе формирователя 7 второй элемент И 12 открывается, счетчик 14 импульсов переходит в режим счета и импульсы опорной частоты с генератора 11 через второй элемент И 12 посту. пают на счетный вход счетчика 14 им пульсов. В зависимости от длительнос)ти импульсов, поступающих с выхода блока 10 сравнения, возможно либо переполнение счетчика, либо появление на выходе блока 10 сравнения нулевого 25 сигнала и переход счетчика 14 импульсов...

Номер патента: 1479642

Опубликовано: 15.05.1989

Авторы: Бежко, Белаш, Кузнецова, Щербаченко

МПК: E21B 7/02, E21D 9/10

Метки: бурильная, самоходная

...содержащей насос 6, гидрораспределите-ли 7 и 8, напорную 9 и сливную 10гидромагистрали, которые связаны с 25поршневой и штоковой полостями гидроцилиндра 11 поворота бурильных агрегатов и гидродомкрата 12, а полостигидроцилиндра буФера-противовеса 4через двухпозиционный гидрораспределитель 13 связаны с поршневой и штоковой полостями гидроцилиндра 11 поворота бурильных агрегатов и подключены параллельно указанным полостямк напорной и сливной магистралям,Бурильная установка работает сле 35дующим образом,Для поворота в стесненных условияхпосле складывания рамы 1 и поворотабурильных агрегатов 2 рабочая жидкость от насоса 6 через гидрораспределитель 8 подается в полость гидроцилиндра 11 поворота бурильных агрегатов 2. Одновременно рабочая...

Номер патента: 1431819

Опубликовано: 23.10.1988

Авторы: Белаш, Омецинский, Рожнов

МПК: B01F 3/02

Метки: парогазовых, смесей

...мл. Отключают общий смеситель 1 от системыдозирования газов и помещают в термостат высокой температуры. После термостатирования общего смесителя в течение 3 ч при 240 С парогазовая смесьготова к использованию. Объемная долякомпонентов смеси устанавливается попроцедуре приготовления.бтносительная погрешность пригото." 50вления смеси, рассчитанная по результатам анализа при и = 5 и Р = 0,95,не превышает для водяного пара + 17.,для водорода и гелия + 47,П р и м е р 2. Получение парогазовой смеси, содержащей 257 двуокисиазота и 757. азота,Отмеривают 298 мл сжиженной двуокиси азота и заливают ее в общий смеситель 1. Массу двуокиси азота уточняют взвешиванием Подключают смеситель 1 к системе, выдерживают его втечение 20 мин в жидком азоте...

Номер патента: 1406513

Опубликовано: 30.06.1988

Автор: Белаш

МПК: G01R 25/00

Метки: амплифазометр, дискретной, обработкой, ортогональной, сигнала

...счетчика 12 и нв стробируемые входы сумматоров 6 и 7. Цикл из-,мерения амнлитуды и фазы начинается сприходом внешнего импульса нв вход установки амплифазометрв в исходное состояние. По этому сигналу сумматоры б и 7,счетчики 12 и 13 и блок 8 устанавливаются в исходное состояние. По сигналу с формирователя 11 преобразователь 1 запоминает значение входногосигнала Я(С), которое поступает нввход блока 2, а с его выходов.преобразованные значения амплитуды входного сигнала поступают на блок 3, работой которого управляет счетчик 12,при"чем это управление осуществляется таким образом, что на измерительныевходы АЦП 4 и 5 поступают соответственно значения8(1 сЛ) Пп,(1 с 4 Г),и8 (1 с 4")11 оп 1(1 с 4 ) 1где 1 с - номер. выборки входного...

Номер патента: 1386268

Опубликовано: 07.04.1988

Авторы: Белаш, Морговский, Николаев, Санкин

МПК: B01F 13/00, G01N 7/00

Метки: газовой, приготовления, смеси

...смеси,На чертеже представлена блок-схема устройства для приготовления газовой смеси.Устройство содержит источники 1 15и 2 исходных газов, которые с по"мощью линий 3 и 4 подсоединены к индикаторам 5 и 6 расхода, имеющим выход в атмосферу, и через дросселирующие элементы 7 и 8 - к смесительному 20коллектору 9, соединенному с побудителем 10 расхода газа, снабженнымстабилизатором 11 разрежения в рециркуляционной линии 12.В качестве индикаторов расхода использованы ротаметры.Устройство может содержать любоеколичество источников исходных газови столько же дросселирующих элементовв зависимости от количества компонентов в приготавливаемой смеси.Устройство работает следующим образом.Исходные газы из источников 1 и 2подаются на дросселирующие...

Номер патента: 1378850

Опубликовано: 07.03.1988

Авторы: Белаш, Кутуев, Лукашов, Оханов

МПК: A62C 3/00

Метки: буровой, обшивка, площадки, рабочей

...своими верхними частями упираются в выступающие концы горизонтально расположенны пальпс н ). Рычаги 12 на направляющих 4 расположены вертикально. Верхний конец рыча а 12 находится в контакте с пальцем 10, ; нижнии связан с гибкой гягой 15, закреп При этом бугели 3 упираются в выступающие концы пальцев 10, которые из-за наличия рычага 12 не могут повернуться вокруг горизонтальной оси 11. Листы обшивки оказываются, таким образом, застопореины. ми относительно направляющих 4. За счет этого под действием силы тяги ракетного двигателя 2 в вертикальном направлении начинают перемешаться направляющие 4, При этом штифты 5 перемещаются в закрытых пазах 7, чем достигается ограничение вертикального перемещения направляющих 4, а штифты 6 - в...

Номер патента: 1377313

Опубликовано: 28.02.1988

Авторы: Белаш, Разгаров

МПК: D05B 29/00

Метки: машине, прижима, швейной

...которой шарнирно свозможностью поворота, ограниченного пазом 6, размещено коромысло 7,снабженное плечами 8 и 9. Плечи 8и 9 посредством осей 10 и 11 шарнирно связаны с рычагами 12 и 13, на которьгх установлены ролики 14 и 15 икоторые снабжены соответственноязычками 16 и 17, На стержне 2 закреплена винтом 18 планка 19 с пазами 20 и 21, которые взаимодействуютс эксцентричными пальцами 22 и 23,установленными в язычках 16 и 17 рычагов 12 и 13 и закрепленными винтами 24 и 25, С помощью пальцев 22 и 4023 осуществляется регулировка положения роликов 14 и 15 относительноигл 26 и 27,В пазах 28 и 29 рычагов 12 и 13на осях 10 и 11 установлены пружины30 и 31, Пазы 20 и 21 планки 19 выполнены криволинейными с тем, чтобыбыло обеспечено строго...

Номер патента: 1350495

Опубликовано: 07.11.1987

Авторы: Белаш, Бунаков, Лавренко

МПК: G01B 17/02

Метки: толщиномер, ультразвуковой, эхо-импульсный

...преобразователь 3, который через слой контактной жидкости посылает акустический зондирующий импульс в изделие (не показано). Зондирующий импульс проходит через иэделие и, отразившись от донной поверхности, попадает .на преобразователь 3, преобразуется в электрические импульсы и поступает на усилитель 4. Усиленные импульсы поступают на формирователь 5, где преобразуются в прямоугольные импульсы, нормированные по амп 95 2литуде. С выхода формирователя 5 импульсы поступают на вход Формирователя 6 измерительного строба, предварительно запущенного сигналом сийхронизатора 1. Формирователь 6 измерительного строба срабатывает по переднему фронту первого пришедшего сФормирователя 5 импульса,На выходе формирователя 6 измерительного строба...

Номер патента: 1341696

Опубликовано: 30.09.1987

Авторы: Белаш, Мавроди, Тищенко

МПК: H02H 7/09

Метки: асимметричного, защиты, режима, трехфазного, электродвигателя

...искусственный обрыв фазы А, размыкающие контакты 14 и 15 замыкаются и вводят в действие Фазосдвигающий блок, обеспечивая полное использование мощности защищаемого электродвигателя.Если уровень напряжения снижается в фазе С, то реле напряжения 3 размыкает свой контакт в цепи промежуточного реле 6. Его переключающий контакт 13 переключается на фазосдвигающий блок 10, обеспечивая искусственный обрыв фазы С, а контакты 18 и 19 размыкаются и вводят в действие Фазосдвигающий блок О, обеспечивая полное использование мощности защищаемого электродвигателя.При обрьве одной из Фаз в период работы устройство для защиты трехФазного электродвигателя от ассимметричных режимов работает аналогично, как и при снижении уровня напряжения в одной...

Номер патента: 1322416

Опубликовано: 07.07.1987

Авторы: Белаш, Чинчевой

МПК: H03F 1/44, H03H 11/12

Метки: перестраиваемый, резонансный, усилитель

...передачи, равным минус единице, а неинвертирующего усилителя 5 с коэффициентом передачи, 15 равным К, что обеспечивается замкнутым состоянием ключей 13 и 17 за счет логической единицы на их входах управления.Тогда для первой цепи С 8 = С(1 в . 20Ь - К ) а для второй цепи Ь1 ф 1+ КК1При этом имеет место одновременное уменьшение емкости и индуктивности ЬС-контура в 1/1 - Ки 1+ КК, раз соответственно, по сравнению с их исходным значением, соответствующим значению К, равному нулю. Равенство единице абсолютной величины коэффициента усиления инвертирующего усилителя 3 обеспечивает устойчивость в цепи с положительной обратной связью для первой цепи и уменьшение емкости ЬС-контура при увеличении абсолютной величины К,.С учетом...

Номер патента: 1293462

Опубликовано: 28.02.1987

Авторы: Белаш, Бурминов, Иванов, Кривошеев, Негода

МПК: G01B 5/06

Метки: покрытий, толщины

...на электропроводящем основании 6, Механизм передачи перемещения индентора 4 на изЗОмерительный преобразователь 2 выполнен в виде подпружиненной пружиной 7втулки 8, снабженной сменной торцовойопорой, 9, форма контактной поверхности 10 которой должна соответствовать форме поверхности электропроводящего основания 6. Между корпусом 1и основанием 6 включен узел 11 электрической индикации достижения контакта между индентором 4 и электропроводящим основанием 6, Этот узелподключен с помощью проводов 12 и 13к корпусу 1 устройства и основанию 6и содержит источник 14 питания, световой индикатор 15 и пороговый элемент 16, выполненный по схеме триггера Шмидта с регулируемым уровнемсрабатывания,Устройство для измерения толщиныпокрытий...
