Устройство для моделирования задач геофильтрации

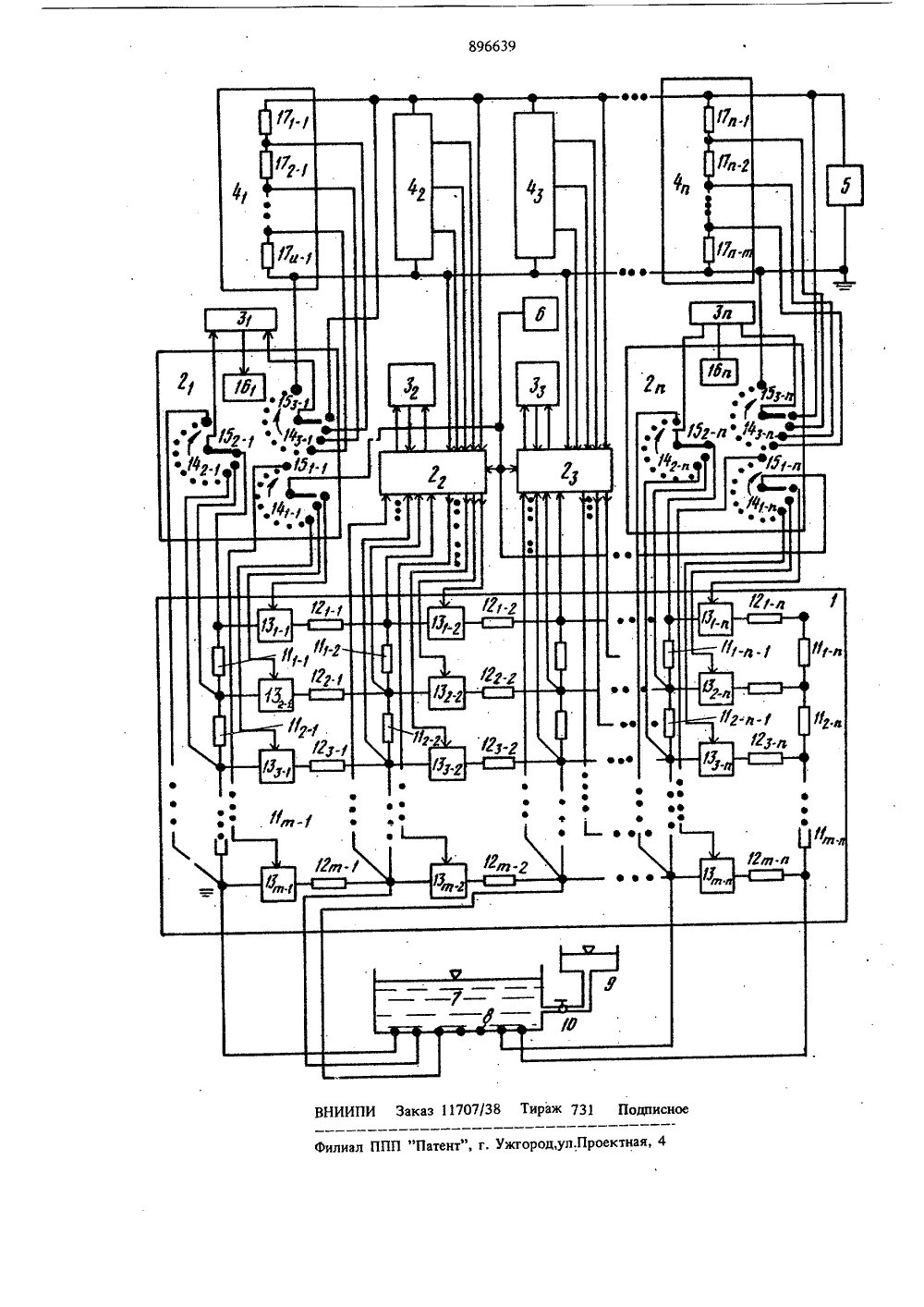

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсннкСфцналнстнчесинхРеслублнн(51)М. Кл,6 06 6 7/48 с присоединением заявки М твсудаастаааы кектет ВИР ав йаяам взебавтекв и вткантв,(.,. -Р )Северный научно-исследовательский институт гидроте ни мелиорации(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ЗАДАЧ ГЕОФИЛЪТРАЦИИ Изобретение относится к. аналоговой вычис лительной технике и может быть использовано при решении неустановившейся беэнапор.ной фильтрации на дискретных моделях в гидротехнических и мелиоративных задачах,когда необходимо определить время понижения (подъема) уровня грунтовых вод до расчетной величины с учетом изменения во времени граничных условий на свободной поверхности фильтрационного потока и водоупора. тЕПо основному авт. св. Яе 752384 известно устройство для моделирования задач геофильт. рации, содержиц"е двумерную резистивную сетку, в столбцах которой резисторы включе ны между соседними узлами, а в строках двумерной реэистивной сетки одни выводы резисторов соединены с ближайшими справа узлами, и блок граничного напряжения, пер( вый выход которого соединен с первым вхо дом делителей напряжения, второй вход. которых подключен к шине нулевого потенциа. ла и второму выходу блока граничного напри женин, а последний узел первого столбца двумерной резистнвной сетки соединен с ппь ной нулевого потенциала, шаговые искатели,с электромагнитами которых механическисвязаны вэанмоиэолированные подвижные контакты соответствующих рядов ламелей, пре.образователи "напряжение - частота", выходыкоторых соединены со входами электромагни.тов соответствующих щаговых искателейиисточник управляющего напряжения, а дву.мерная резистивная сетка содержит управляе.мые ключи, которые включены в ее строкахмежду свободными выводами соответствующихрезисторов и блюкайшими слева узлами, уз.лы столбцов двумерной реэистивной сеткисоединены с соответствующими ламелями первого ряда соответствующих щаговых искателей, ламели второго ряда которых подключе.ны к соответствующим выходам соответствующих делителей напряжения, а ламели третьегоряда соединены с управляющими входами соот.ветствующнх управляемых ключей соответствующего столбца двумерной резистивной сетки,подвижные контакты первого и второго рядаламелей щаговых искателей соединены совходами соответствующих преобразователей896639 20 25т. 30 напряжение - частота", а подвижные контактытретьего ряда ламелей шаговых искателейподключены к выходу источника управляющего напряжения 1.Однако такое устройство рассчитано для мо.делирования динамики грунтовых вод лишьпри постоянстве границы по линии водоупора.Цель изобретения - расширение классарешаемых задач за счет учета изменения границы водоупора.Указанная цель достигается тем, что устройство содержит электролитическую ванну,на дне которой расположены электроды,кран и резервуар, который через кран соединен с электролитической ванной, в которойэлектроды подключены к соответствующимузлам нижней строки двумерной резистивнойсетки,.На чертеже приведена функциональная схема устройства для моделирования задач геофильтрации,Устройство содержит двумерную реэистивную сетку 1, шаговые искатели 2, - 2 п, преобразователи 3, -Зп "напряжение-частота, делители 4, - 4 п напряжений, блок 5 граничного напжения, источник 6 управляющего напряжения, элекролитическую ванну 7 с электродами 8, резервуар 9 и кран 10. Резистивная сетка содержитрезисторы 11, т - 11 п, и, 12 - 12 щ и и управляемые ключи 1313 щ ,. Иаговые искатели содержат ряды ламелей 14 14.,14 з и 14 и, 14 э и с подвижными контактами 1515 г з- -151-и 152-и15 э и н электромагнитами 16, - 1 бп. Делителинапряжений 4, - 4 п содержат резисторы 17.17, 17 , 17 п-17 п , , 17 п-рпУстройство работает следующим образом.В начальный момент времени граничные иначальные условия известны, т.е. подвижные 4контакты 15 - 15, и установлены на расчетную величину. В электролитической ванне7 установлен уровень электролит, соответству.ющий начальному положению водоупора (поверхность воды в электролнтической ванне 7является линией водоупора), Электроды 8 подключены к узловым точкам 11,р о - 12 п12 в- - 12 е з " 12 т-и - 11 го-и нижней строки двумерной резистивной сетки 1,10 Скорость перемещения линий водоупора известна и моделируется с помощью резервуара 9 и крана 10, который обеспечивает заданную интенсивность подъема уровня электролита в ванне. Кран 10 открывается одновременно с включением устройства, При понижении свободной поверхности грунтовыхвод на резистивной сетке 1 одновременноизменяется линия водоупора,Формула изобретения Устройство для моделирования задач гео фильтрации по авт, св, У 752384 о т л ич а ю щ е е с я тем,-что, с целью расширения класса решаемых задач за счет уче. та изменения границы водоупора, оно содержит электролитическую ванну, на дне которой расположены электроды, кран и резервуар, через кран соединенный с электролитичес. кой ванной, в которой электроды подключены к соответствующим узлам нижней строки двумерной реэистивной сетки. Источники информации, З 5 принятые во внимание при экспертизе1, Авторское свидетельство СССР по заявке Иф 2026045, кл. 6 06 6 7/48, 1974 (про.тотип) .
