Корбашов

Номер патента: 1825616

Опубликовано: 07.07.1993

Авторы: Власенко, Корбашов, Кудрин, Руд, Семин

МПК: A61B 17/22, A61B 5/024

Метки: инородного, органа, полого, тела, удаления, эндоскопического

...входа 14 сигнал на блок 9 памяти, по которому фиксируется уровень отраженногосветового потока, отраженного от захваченного конкремента.После указанных действий начинаетсявывод зонда с захваченным конкрементомиз внутренних органов. При прохождениипо внутренним органам корзинки 2 с захваченным конкрементом стропы корзинки 2 могут ослабнуть, что может привести к утер конкремента в процессе вывода. Однако ос лабление строп корзинки 2 приведет к увели чению, Расстояния между конкрементомфотоприемником 6, а, следовательно к уве личению светового потока поступающего на фотоприемник 6, Увеличение светового потока на входе фотоприемника 6 определяет увеличение тока на его выходе, следовательно блок 10 сравнения, реализующий функцию...

Номер патента: 1804789

Опубликовано: 30.03.1993

Авторы: Корбашов, Руд, Семин

МПК: A61B 5/06, A61B 6/12

Метки: инородных, обнаружения, органах, полых, тел

...циклически функционироватьв режиме поиска, В этом режиме распределитель 2 периодически формирует прямоугольные импульсы, Каждыйпрямоугольный импульс возбуждает источник 31 света. Излучение источника 31 падаетна ткань внутренних органов и приобретаетопределенное пространственное распределение, причемух)+а(х)+ю(х) =1где д), а, ю - коэффициенты соответственно отражения, поглощения и пропускания,х - толщина слоя.Источники 31 и 32 и Фотоприемник 4ориентированы вдоль оси зонда, поэтомупоявление какого-либо образования в просвете органа вблизи торца зонда при его перемещении вызывает перераспределение излучения, увеличение доли отраженного света, характеризуемое гр(х).При этом величина электрического сигнала на выходах фотоприемника 4 и...

Номер патента: 1778552

Опубликовано: 30.11.1992

Авторы: Корбашов, Лохматов, Семин

МПК: G01J 1/44

Метки: концентратомер

...12, Выход фотоприемника 4 через усилитель 7 подключен к информационному входу синхронного детектора 13. Выход синхронного детектора 12 подключен к первому входу блока 14 вычитания, выход синхронного детектора 13 - ко вторым входам блока 15 деления и блока 14 вычитания, выход которого соединен через компаратор 18 со входом элемента 19 индикации превышения ПДК и с первым входом блока 15 деления. Выход блока 15 деления через АЦП 16 соединен со входом блока 17 индикации, Вход 21 выбора типа объекта является входом шифратора 8, выход которого соединен с входом адреса блока 9 постоянной памяти, выход которого через ЦАП 10 подключен к управляющему входу блока 11 масштабирования,Генератор 1 импульсов может быть выполнен по схеме мультивибратора,...

Номер патента: 1748790

Опубликовано: 23.07.1992

Авторы: Корбашов, Руд, Семин

МПК: A61B 5/02

Метки: датчик, спектрофотоэлектрический

...света (в опытных образцах ск,макс 650 нм), и завершающим на позиции В - инфракрасный источник (в опытных образцах аа.макс= 830 нм). Более удалены от исследуемой локальной области ткани источники излучения, имеющие лучшие проникающие возможности, Экспериментальные исследования йроникающей возможности света различных диапазонов спектра в ткани человека показывают, что область удаленная от поверхности ткани на расстояние 1-4 мм достижима для светового излучения от синего света до инфракрасного,В качестве фотоэлемента 6 в спектрофотометрическом датчике могут быть испольэованы фотодиоды из номенклатуры, имеющие минимальные линейные размеры придостаточных показателях чувствительности,например, ФД 115 Л и ФДК - 071.5 В качестве источников...

Номер патента: 1287058

Опубликовано: 30.05.1992

Авторы: Корбашов, Семин, Спирин

МПК: G01R 31/28

Метки: параметров, схем, электрических

...положительной полярности на его синхровходе,поступившего с формирователя 7 импульсов. Этим же синхроимпульсом 2 Оприводится в исходное состояние слой18 сегнетоэлектрика. Чтобы не. сбросить слой 18 сегнетозлектрика в исходное состояние еще до окончанияв нем релаксационного процесса, свяэанного с измерением потенциалаконтролируемой электрической цепи,необходимо задержать формированиеположительного импульса на выходеформирователя 7 на время релаксации 30слоя 18. В противном случае слой 18не успеет переполяриэоваться и результат измерения будет неточен.Элемент 5 задержки задерживаетФронт положительного импульса, формирующегося на выходе усилителя 2,на время, необходимое для окончания.релаксапии слоя 18 и для срабатывания после окончания...

Номер патента: 1737744

Опубликовано: 30.05.1992

Авторы: Вершков, Корбашов, Курахтанов, Синюгин, Тараев, Хлюпин

МПК: H04L 5/14

Метки: межприборной, связи

...рабочего порога стабильной величины в диапазоне рабочих температур от -60 до +125 С оказалось не только возможным использование в качестве компараторов ТТЛ-схем, но и привело к значительному уменьшению потребления энергии при упрощении всего устройства за счет отказа от стандартных компараторов, более сложных и требующих, как правило, двух источников питания. С целью более эффективного отслеживания уровней срабатывания компараторов 13 и 14 с помощью источника 8 опорного напряжения и компараторы 13 и 14, и источник 8 опорного напряжения рекомендуется использовать из одной микросхемы, выполненной на основе одного кристалла, что существенно повышает стабильность рабочего порога компараторов 13 и 14 практически без уменьшения...

Номер патента: 1277857

Опубликовано: 07.05.1992

Авторы: Корбашов, Королев, Семин, Спирин

МПК: H03H 9/15

Метки: перестраиваемый, пьезокерамический, резонатор

...1 выполнен в виде двух идентичных встречно-поляризованных плоских слоев 7 8 находящихся между собой в механическом контакте по границе раздела (пунктир), Приповерхностцые области 9, 1 О звукопровода 1, прилегающие к управляющим электродам 4 5, выпопнены легированными ионами золота.Перестраиваемый пьезокерамический 3 резонатор работает следующим образом.При подведении гармонического электрического сигнала к сигнальным электродам 2, 3, в силу обратного пьезоэффекта в пьезокерамическом материа ле слоев 7, 8 звукопровода 1, последний испытывает гармонические механические колебания. Прц совпадении частоты сигнала с собственной резонансной частотой звукопровода 1 в резо наторе возбуждаются резонансные акустические колебания.При подаче...

Номер патента: 1718256

Опубликовано: 07.03.1992

Авторы: Корбашов, Курахтанов, Синюгин, Хлюпин

МПК: G08C 19/28

Метки: информации, передачи, приема

...случае на устройство поступил один разряд слова, в котором записана единица. Код нуля передается в обратной последовательности, то есть сначала импульс появляется на входе усилителя 3, а затем на входе усилителя 2, Соответственно, на выводах первой обмотки, подключаемой к линии связи, при передаче кода единицы появится импульс положительной полярности, а затем появится импульс той же длительности, но отрицательной полярности.В случае передачи кода нуля на выводах первой обмотки сначала появится импульс отрицательной полярности, а затем импульс равной длительности, но положительной полярности.При передаче выходное сопротивление устройства для линии связи определяется величиной резистора 4 либо резистора 5 в зависимости от полярности...

Номер патента: 1669077

Опубликовано: 07.08.1991

Авторы: Корбашов, Семин, Сигов, Спирин

МПК: H03K 5/01

Метки: генератор, стимулирующий

...длительность которого ссреоышает гсрадельно доссустимусо длительность(црцоодящую к отказу обьакта коси роля за счет гацлового пробоя), Б отсутствие гальвани сеского контакта между щупом б и соответствующей контактной шсощадкой контролируемой ИМС на парном и отором входах компара;ора 2 действует низкий урооессь сигнала, что обуславливает установку на выходе компаратора 2 высокого уровня сигнала (для стимулирующих генераторов для контроля аппаратуры на основе ТТЛ и ТТЛШ-ИМС-12 В). После подключения щусса 6 к обьекту контроля, на первом и втором входах компаратора 2 устанавлиаается вьссокс 1 й уровень сигнгсла, что сохраняет первоначальное состояние на выходе компаратора 2. Кратковременное падение, напряжегсця 5 10 15 20 25 30 35 40...

Номер патента: 1648355

Опубликовано: 15.05.1991

Авторы: Власенко, Корбашов, Кудрин, Руд, Семин

МПК: A61B 5/029

Метки: диагностики, кровообращения, нарушения

...с закрепленными на нем фотоэлектрическими датчиками 8 помещают в корпус 1, выход из которого уплотняют манжетами 2, Затем производится установка в исходное состояние блока 14 управления, затем гашение содержимого блока 17 памяти и запись эталонов в блок 16 (блок 25 алгоритма),Вначале производится измерение кровенаполнения сосудов при атмосферном давлении, Производится возбуждение и опрос датчиков 8 соответственно блоками 9 и 10, после чего сигналами блока 14 управления осуществляется запись в блоке 17 показаний фотоэлектрических датчиков 8 и исходного давления Р - Норма (блоки 26 - 29 алгоритма).Затем устройство переходит в режим исследования при помощи декомпрессии. Давление в корпусе 1 уменьшается дискретно по командам блока 14...

Номер патента: 1644396

Опубликовано: 23.04.1991

Авторы: Корбашов, Курахтанов, Синюгин, Тараев, Хлюпин

МПК: H04L 5/14

Метки: межприборной, связи

...приема эти узлы являются активно работающими.В режиме приема устройство работает следующим образом.С аналогичного устройства по линии связи на линейные входы устройства поступают биполярные импульсы,несущие информацию, которую должнопринять устройство и преобразоватьв соответствующие импульсы, которыемогут быть восприняты устройствамиобработки информации, например ЭВИ,Линия связи может быть выполнена из35коаксиального кабеля, При поступлениина линейные входы отрицательного импульса относительно клеммы, подсоединенной к началу третьей обмотки, напервой, второй и четвертой обмотках 40наводятся ЭДС, полярность которыхотрицательна относительно начал своихобмоток, На первые входы компараторов13 и 14 в исходном состоянии подается опорное...

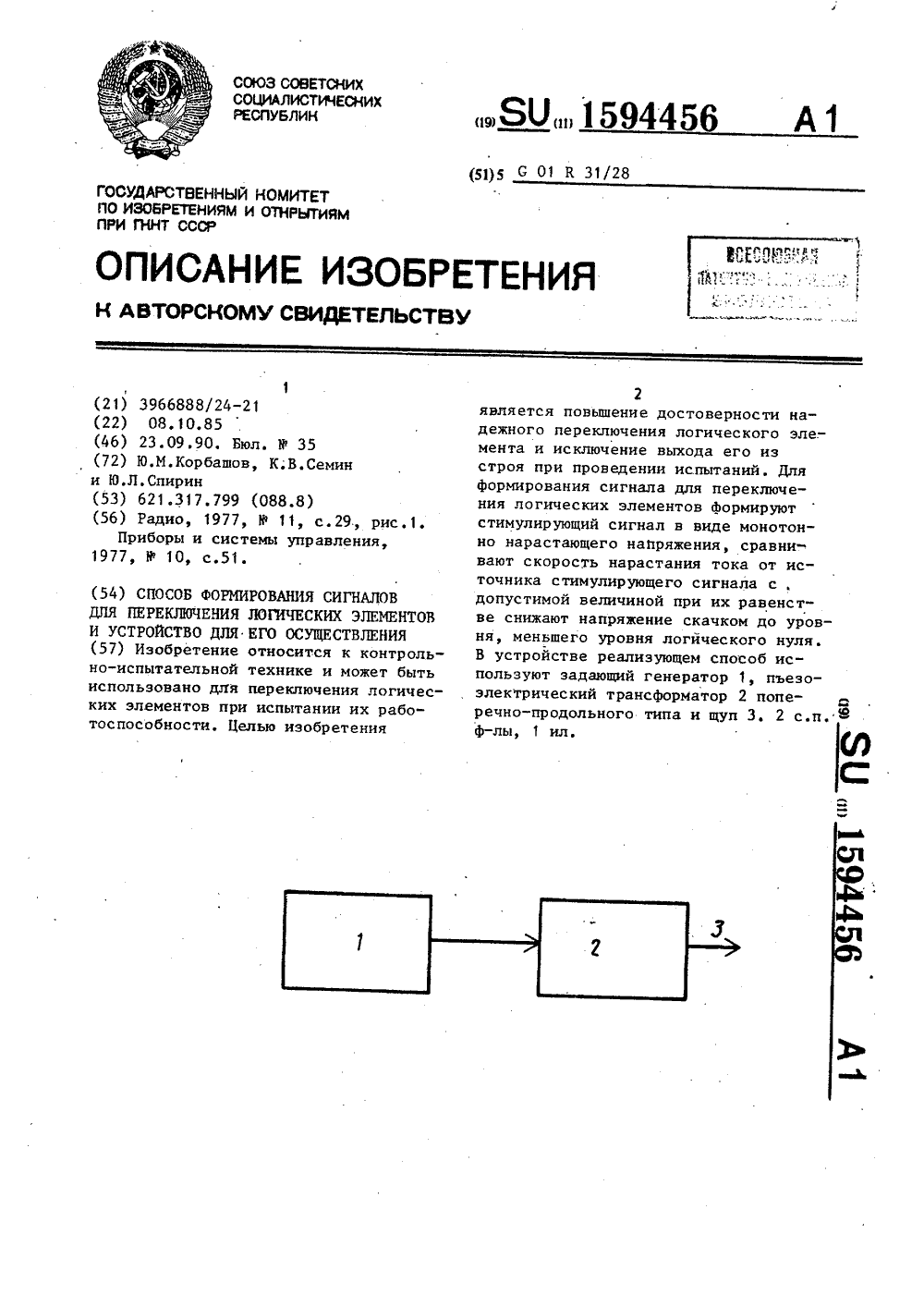

Номер патента: 1594456

Опубликовано: 23.09.1990

Авторы: Корбашов, Семин, Спирин

МПК: G01R 31/3177

Метки: логических, переключения, сигналов, формирования, элементов

...генератор 1, пьезоэлектрический трансформатор 2 поперечно-продольного типа, щуп 3. Выход задающего генератора 1 соединен с входом пьезоэлектричес кого трансформатора 2 поперечно-про - дольного типа, выход которого соединен со щупом 3. Устройство работает следующим обра 35зом.Задающий генератор 1 представляетсобой генератор гармонических сигналов,настроенный на резонансную частотутрансформатора 2, работающего в режи 40ме холостого хода. Напряжением генератора 1 возбуждается трансформатор2 и выдает на щуп 3 монотонно увеличивающееся напряжение на испытуемыйлогический элемент. В этом режиме45трансформатор 2 является источникомтока, изменения его резонансной частоты не происходит. При переключениииспытуемого логического элемента воз-...

Номер патента: 1566496

Опубликовано: 23.05.1990

Авторы: Корбашов, Королев, Мошков, Рыков, Спирин, Стрыгин

МПК: H04B 10/00

Метки: связи

...1 информационных сообщений и формирователя 2 маркера поступают на входы первого элемента И 4 и разрешают передачу последовательности случайных сигналов от генератора случайных сигналов 3. Таким образом, в промежутках между передачей информационных сообщений осуществляется передача случайных сигналов, целью которой является диагностика неисправностей линий связи. Последовательность случайньФ сигналов передается по цепям: элемент ИЛИ 5 - передатчик 11 электрических сигналов - электрическая линия 12 связи - приемник 13 электрических сигналов - первый выделитель 25 информационных сообщений кодер 14 - передатчик 5 оптических сигналов - оптическая линия 16 связи - приемник 17 оптических сигналов - декодер 18 - второй выделитель 26...

Номер патента: 1559362

Опубликовано: 23.04.1990

Авторы: Воронин, Евдокимов, Евтихиев, Корбашов, Королев, Сигов, Спирин

МПК: G08C 15/02

Метки: приема, сигналов

...счетчиков, После фиксации последнего из заданного количества пикон соответствующий ждущий мульти- вибратор 8- 8 нырабатынает управляющий сигнал, который через соответствующий инвертор 9 - 9 поступает на вторые входы вторых элементон 5- 5 запрета и через формирователи 13- 13 на входы обнуления счетчиков 6, - 6, При этом на вторых элементах 5- 5 запрета вырабатываются сигналы гашения колебаний в селекторах 3- 31 и нейтрализации высокочастотных шумов Барк- Ф гаузена, выходы селекторов 3- Зи соединены с входами фильтров 10 10 высокой частоты.Сигнал с выхода селекторов 3 - 3 поступает на вход фильтров 10 - 10 высокой частоты, далее на интеграторы 11 - 11 и затем на вход соответствующих пороговых элементов 12 12. Здесь происходит сравнение с...

Номер патента: 1509910

Опубликовано: 23.09.1989

Авторы: Дмитриев, Корбашов, Семин, Щетинский

МПК: G06F 12/14

Метки: защиты, памяти

...поступившего с входа 20 через регистр 8 и дешифратор 7, с разрешенными типами обращения, обозна" ченными единицей в соответствующих разрядах регистра 2, . Появление единицы на выходе одного из элементов И 5 и соответственно на выходе элемента ИЛИ 6 означает, что обращение данного типа со стороны данной программы к данной странице разрешено.Нулевое значение (и+1)-го разряда регистра 2 свидетельствует о том, что данной программе разрешено обращение ко всей странице. Сигнал с его выхода, инвертированный элементом НЕ 10, разрешает прохождение сигнала с выхода элемента ИЛИ 6 через элемент И 9 на вход элемента ИЛИ 16, что вызывает появление на выходе 21 устройства сигнала, разрешающего обращение по данному адресу. Если в (и+1)-м...

Номер патента: 1462460

Опубликовано: 28.02.1989

Авторы: Беляев, Корбашов, Королев, Семин, Спирин

МПК: H03B 19/12

Метки: делитель, частоты

...резонатора 1 и продольных резонаторов 4 и 6, а также наличием двух продольных резонаторов 4 и 6, поляриза ции которых разлИчны, Векторы поляризации обозначены на чертеже позициями 1 О (вектор поляризации поперечного резонатора 1), 11 (вектор поляризации продольного резонатора 4) и 12 (вектор поляризации дополнительного продольного резонатора 6).Наличие двух продольных резонаторов 4 и 6 с различной поляризацией приводит при распространении акустической волны к возникновению моментов сил, влияющих на формирование нестационарной границы, причем снижение порога параметрической генерации наблюдается только в том случае, если поляризации продольных резонаторов 4 и 6 различаются не менее чем на на 30% (Р с Р, где Р, - величина...

Номер патента: 1442993

Опубликовано: 07.12.1988

Авторы: Борисов, Воронин, Дмитриев, Корбашов

МПК: H04Q 3/70

Метки: абонентов, взаимного, подлинности, установления

...на элементы И 39, производится перепись содержимого ГПСЧ 37в регистр 10. Сигнал разрешения отблока 19 на входе элемента И Зб снимается, Таким образом, производитсявыработка кода ключа преобразования адреса идентиФикатора,Далее в режиме передачи идентификаторов (режим задается через вход24 устройства) блок 19 в соответствии с протоколом обмена, принятым 30в системе, выдает на вход передатчика 12 сигнал начала посылки, а навход коммутатора 8 выдает сигнал,открывающий тракт передачи от входа26 устройства. Через вход 26 задается адрес идентификатора - А, который записывается в адресный регистр 7, преобразуется блоком 6 внекоторый другой адрес А того же адресного пространства в соответствии 40с кодом ключа преобразования, поступающим...

Номер патента: 1430937

Опубликовано: 15.10.1988

Авторы: Корбашов, Семин, Спирин

МПК: G05B 23/02

Метки: импульсов, испытательных, формирования

...на шину 5 управления короткого импульса.По фронту сигнала на шине 7 переключается уровень сигнала, действующий на выходе генератора 1 одиночных импульсов с 0 на "1, Длительность Формируемого генератора 1 одиночных импульсов сигнала определяет длительность испытательного импульса, Импульс на выходе генератора 1 одиночных импульсов вызывает формирование на выходе преобразователя 2 йапряжения испытательного импульса, амплитуда которого для объекта контроля, представляющего собой ИМС 155, 555, 133, 533, 530, 585, 589 серий составляет 8-12 В, для ИМС 564, 176, 164 серий - 12-15 В, для ИМС 100, 500 серий - 6-10 В.При возникновении теплового пробоя во входной цепи объекта контроля за счет наличия участка отрицательного дифференциального...

Номер патента: 1322290

Опубликовано: 07.07.1987

Авторы: Корбашов, Семин

МПК: G06F 11/28

Метки: отладки, программ

...только в том случае, когда код счетчика 5 равен 000.Устройство работает в соответствии с алгоритмом, представленном на7 13222 фиг.5 - 9. В исходном состоянии (цепи установки блоков устройства в исходное состояние на фиг.1-4 не показаны) регистры 1-3, счетчики 4 и 5, ячейки блоков 6 и 7 памяти содер жат код 000, Устройство всегда начинает свою работу в режиме ввода информации, поэтому блок 8 в исходном состоянии ожидает сигнал "Запись в устройство" с входа 16, мультиплексор 12 подключает вход 15 к регистру 1 числа (блоки 40-42 алгоритма),Устройство может работать в трех режимах: ввода информации, контроля функционирования ЭВМ, вывода резуль татов контроля.Режим ввода информации устанавливается потенциальным сигналом Запись в...

Номер патента: 1298925

Опубликовано: 23.03.1987

Авторы: Корбашов, Семин, Спирин

МПК: H03M 13/02

Метки: имитации, сбоев

...поступлении на управляющий вход коммутатора 4 "0", считанного из одноразрядного блока 1, на выход коммутатора поступает информация, считанная иэ блока 2 па3 12989 мяти. Если на управляющий вход коммутатора 4 с выхода блока 1 поступает "1", то на выход коммутатора поступает информация из второго блока 3 памяти, в которую перед выполнением программы внесены искажения. Дешифратор 11 согласно кода регистра 12 открывает элемент И соответствующего разряда групп 5 и 10, при этом выделенный разряд устанавлива- Я ется в соответствии с содержимым блока 3 памяти, выходы остальных разрядов групп 5 и 10 установлены в состояние "0". Если выделенный разряд содержит "1", сработает элемент 15 ИЛИ 6, если "0" - сработает элемент ИЛИ-НЕ 7, В соответствии...

Номер патента: 1290334

Опубликовано: 15.02.1987

Авторы: Корбашов, Семин

МПК: G06F 11/28, G06F 11/30

Метки: отладки, программ

...1 числа, затем блок управления производит опросблока 6 ассоциативной памяти, ИС 1сравнивается одновременно с содержи 7 гмым всех ячеек блока 6 (блоки 41-47алгоритма),В том случае, если ИС 1 не совпадает с содержимым ячеек блока 6 ассоциативной памяти, то цикл работыустройства заканчивается, оно переходит в состояние ожидания ИС 1 следующей выполненной команды (блоки48,33,40,41 алгоритма). Если ИС 1совпадает с содержимым несколькихячеек блока 6 ассоциативной памяти,то блок 6 вырабатывает сигнал многократного совпадения, который воспринимается блоком 8 микропрограм,много управления как сигнал неис,правности и производит останов устройства по неисправности (Р ) 1,блок 49 алгоритма), сигнал "Останов по неисправности" выдается навыход 13,2...

Номер патента: 1287157

Опубликовано: 30.01.1987

Авторы: Корбашов, Руд

МПК: G06F 9/54

Метки: запуском, программ

...84).При отсутствии программ, готовых к запуску (о чем свидетельствует нулевой потенциал с выхода элемента ИЛИ 18) устройство переходит к анализу следующего условия включения на регистре 4 заявок (блок 68).При наличии программ, готовых к запуску на регистре 16 очереди, устройство переходит к выбору наиболее приоритетной программы по временному критерию.Выбор наиболее приоритетной программы из очереди готовых на решение программ осуществляется следующим образом. Обнуляются регистры 10, 12 и 13. Вьщеляется старший номер прог 5 1287157 бобразуемой в шифраторе 27 в двоичныйпозиционный код, Сформированный адреснеобходимой ячейки через блок элементов ИЛИ 29 поступает на блок элементов И 30 и при наличии разрешающегопотенциала адреса через выход...

Номер патента: 1257650

Опубликовано: 15.09.1986

Авторы: Волосевич, Корбашов, Сборовский, Хлюпин

МПК: G06F 13/00

Метки: внешними, обмена, процессоров, сопряжения, устройствами

...между многими ВУ, Когда в подканал принимается последнее слово массива, из ВУ поступает соответствующий признак и.после передачи этого слова в процес125 7650 О 3сор обмена микропрограмма узла 29этого подкайала останавливается.Программное управление обменомобуСлавливается заданием и изменением набора внешних .устройств (пос.редством передачи содержимого регистра готовности программы) в процессеобмена с внешними устройствами,Режим самопроверки вычислительнойсистемы.Работа в данном режиме производится на фоне работы одного иэ процессОров (проверяемого) в основном режиме и осуществляется следующим образом,Второй процессор обмена работаетв режиме имитации работы ВУ, Приэтом во втором процессоре обменавключается программа имитации работыВУ,...

Номер патента: 1255971

Опубликовано: 07.09.1986

Авторы: Корбашов, Семин, Спирин

МПК: G01R 19/00, G01R 31/28

Метки: параметров, схем, электрических

...рабочей поверхности слоя12. Толщина слоя 12 сегнетоэлектрика не превышает равновесную ширинудомена, слой представляет собой двумерную структуру доменов ширинойЗадержанный на необходимое время элементом 7 переходный фронт положительного импульса с выхода усилителя 2 запускает формирователь 9, который формирует на выходе передний фронт положительного синхроимпульса, стробирующий запись кода с выходов преобразователя 3 в регистр 4. Записанный в регистр 4 код преобразуется дешифратором 5 к виду, удобному, 55 для индикации, и индицируется блоком 6 индикации, его считывает оператор. Передний фронт положительного 50 в один домен, заряд, индуцируемый под воздействием переполяризации сег 1- нетоэлектрика в этом случае пропорционален...

Номер патента: 1226477

Опубликовано: 23.04.1986

Авторы: Корбашов, Сальников, Соснин, Хлюпин

МПК: G06F 13/12

Метки: канал, селекторный

...канала 1 поступает наблок 4 и в последнем устанавливается начальная микрокоманда операции обмена. Далее канал работает автономно под действием микроо ерапий с блока 4. Остановить канал может только процессор путем выдачи инструкции"Останов каналаВ процессе работы канала блок 4опрашивает регистр 6 исходных состояний путем выдачи сигнала на входэлемента И 38, на другой вход которого поступает значение регистра 6.Выходной сигнал Исходное для ВУ"с элемента И 38 поступает наряду сдругими служебными сигналами на первые входы группы элементов И 33 идалее передается в ВУ через усилители-передатчики 29,Далее блок 4 управления подаетсигнал на узел 1 приоритета, который определяет старший подканал изчисла готовых к обмену. Номер выбранного...

Номер патента: 1166114

Опубликовано: 07.07.1985

Авторы: Корбашов, Спирин, Фролов

МПК: G06F 11/20

Метки: резервирования

...на поверхностях, перпендикулярных векторам поляризации соответственно генераторной40 и трансформаторной секций и соответствующих отрицательным концам векторов поляризации.На чертеже изображено предлагаемое устройство. 45Предлагаемое устройство для резервирования представлено на чертеже и состоит из первого 1, второго 2, третьего 3 и четвертого 4 резервируемых блокон, первого 5, вто рого 6, третьего 7 и четвертого 8 пьезоэлектрических трансформаторов поперечно-поперечного типа. Каждый иэ пьезоэлектрических трансформаторов состоит из двух изолированным 55 по толщине секций, генераторной 9и трансформаторной 1 О, и имеет пер-. вый 11 и второй 12 входные электроды в генераторной секции 9 и первый 13 и второй 14 выходные электроды в...

Номер патента: 1136172

Опубликовано: 23.01.1985

Авторы: Корбашов, Семин

МПК: G06F 11/28

Метки: программ

...состояние на фиг. 1 - 3 не показаны) регистры 2 и 3 счетчики 4 и 4 все ячейки блока 5 памяти содержат код 00.0 (блок 22 алгоритма), коммутатор 8 находится в положении, при котором к входам счетчиков 4 и 4 подключается вход 14, адреса, причемстарших разрядов адреса с выхода коммутатора 8 подается на счетчик 4, адреса, а младшие 1. - 1 - в разряды подаются на счетчик 4 разрядов, где 1. - разрядность адресов контролируемой ЭВМ, 1.=1 о(М, 1=1 од 1 х.Устройство работает в трех режимах: установки зон контроля, контроля выпол,нения программы ЭВМ и вывода.Режим установки зон контроля вводится потенциальным сигналом Установка.В этом режиме в блок 5 памяти заносятся5 1 О 5 единицы в разряды, соответствующие каждому адресу устанавливаемых зон...

Номер патента: 1136170

Опубликовано: 23.01.1985

Авторы: Корбашов, Семин

МПК: G06F 11/28

Метки: выполнения, программы, трассы, фиксации

...23.2 маски по считыванию, 24.224.п памяти, блоков 25.125.п сравнения, порогового блока 26 сумматора 27 по модулю 2, дешифратора 28, коммутатора 29, мультиплексора 30, шифратора 31, причем информационный вход блока 6 ассоциативной памяти подключен к информационным входам регистров 23.1 маски по записи и 23.2 маски по считыванию, и регистров памяти, первой группе информационных входов п блоков сравнения, выход каждого из регистров памяти соединен с второй группой информационных входов соответствующего блока сравнения и с соответствующим информационным входом мультиплексора, выходы регистра масок по записи соединены с входами маски каждого из регистров памяти, выходы регистра маски по считыванию соединены с входами каждого из блоков...

Номер патента: 1121675

Опубликовано: 30.10.1984

Авторы: Дмитриев, Корбашов, Семин, Спирин

МПК: G06F 11/16

Метки: периодических, последовательности, сигналов

...цепи задержки на основесчетчика импульсов. В. качестве коль Оцевого счетчика 8 может быть использован регистр сдвига, например универсальный регистр сдвига 133 ИР 13 изноменклатуры микросхем серии 133.Устройство работает следующимобразом.В исходное состоянии первый ивторой триггеры обнулены (цепиисходного обнуления на фиг. 1не показаны), все разряды счетчика 8, 20кроме нулевого, находятся н состоянии ноль. В нулевом разряде счетчика8 записана единица,При поступлении на вход устройствапервого импульса контролируемой последовательности он попадает ца входпервого элемента 1 задержки, ца входэлемента И 2 и на вход элементаИЛИ-НЕ 4, С выхода элемента 4 инвертированный импульс поступает ца синхровход триггера 6 и задним фронтом переключает...

Номер патента: 1098036

Опубликовано: 15.06.1984

Авторы: Дмитриев, Корбашов, Сборовский, Семин, Сиротин

МПК: G11C 29/00

Метки: защиты, памяти

...соединена с вторь 1 ми группамиинформационных входов первого и второго сумматоров,Кроме того, блок преобразованияадреса содержит регистр и группуэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ, первыевходы которых соединены с группойинформационных входов блока, вторыевходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы соединены через регистр с группойуправляющих входов блока, выходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ образуют группу выкодов блока.В результате преобразования адресов несмежных и непересекающихсяти поступает через группу входов 9 устройства в блок преобразования адреса 1 напервые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 13. Преобразованный в соответствии с алгоритмом преобразования и ключом преобразования адрес обращения с выхода блока преобразования адреса 1...
