G01M 13/02 — испытание передаточных механизмов

Номер патента: 1513382

Опубликовано: 07.10.1989

Авторы: Иванов, Сараев, Финогенов

МПК: G01M 13/02, G01M 13/04

Метки: волновых, генераторов, гибких, испытания, кулачковых, передач, подшипников, стенд

...зацепления и обеспечивается универсальностьпри выборе законов нагружения испытуемых гибких подшипников. 10 формула изобретения 3 151338 2 установленные на эксцентриковых втулках 14 (фиг. 5) с эксцентриситетом е, опираются на нагружающий кулачок 10,Ролики 13 служат для уменьшения по 5 терь на трение. Эксцентриковые втулки 14 предназначены для выборки начальных зазоров, компенсации износа деталей и регулировки нагруэочного механизма.При вращении вала 4 с кулачком 9 и нагружающим кулачком 10 последний, взаимодействуя через ролики 13, перемещает в радиальном направлении левые концы упругих рычагов 11, которые, поворачиваясь с помощью шарниров относительно стойки 7, противоположными концами через башмаки 12 нагружают испытуемый...

Номер патента: 1516824

Опубликовано: 23.10.1989

Авторы: Артюхов, Гнидко, Гончар, Данько, Писарев

МПК: G01M 13/02

Метки: приработки, редукторов, стенд, червячных

...режиме работы стенда.Стенд для приработки червячных редукторов работает следующим образом.При включении электродвигателя 1 в сеть переменного тока одновременно включаются блок 10 нагрузки и блок 11 управления, обеспечивающие автоматическую работу стенда в повторно-кратковременном реверсивном режиме в со 5 10 15 20 25 30 35 40 45 50 55 ответствии с графиком нагрузки прирабатываемого редуктора (Фиг.2).При этом электродвигатель 1 через упругие муфты 6 и упругий вал 5 приводит во вращение червячный редуктор 3, который через упругие муфты 8 и упругий вал 7 передает вращение мультипликатору 2, имеющему передаточное число, равное передаточному числу червячного редуктора 3,От мультипликатора 2 вращающий момент передается через упругую...

Номер патента: 1516825

Опубликовано: 23.10.1989

Авторы: Иванов, Назаренко, Сергеев

МПК: G01M 13/02

Метки: диагностирования, зубчатой, передачи, состояния, средства, технического, транспортного

...преобразователь20 вьмоды которого подсоединены квходам программируемого калькулятора 21 с заложенной в нем программой обработки данных (фиг.4),Транспортное средство содержитдиагностируемое устройство 22, двигатель 23, муфту 24 сцепления, коробку 25 передач, карданную передачу 26,тормоз 27, колеса 28, дифференциали передачу 10 с корпусом, барабаны29 (фиг.1) .Устройство для диагностированиятехнического состояния зубчатого зацепления работает следующим образом.Транспортное средство располагается, например, на барабанах 29 задними колесами 28, от передачи 10отсоединяется карданная передача 26,извлекаются полуоси заднего моста где П - передаточное число главной передачи. Техническое состояние главной передачи определяется по...

Номер патента: 1516826

Опубликовано: 23.10.1989

Авторы: Бородянский, Пелевин, Ройко, Фридман

МПК: G01M 13/02

Метки: зубчатых, испытания, передач, стенд

...распределитель 10 устанавливают в положение, соответствующее положительному или отрицательному передаточному числу испытуемой передачи 2, а гидронасос 5 регулируется так, чтобы его нагнетатсльный объемчен, клапан 9 полностью открыт, гидронасос 5 отрегулирован на минимальную производительность. При включении привода 1 клапан 9 пропускаетвесь минимальный поток рабочей жидкости, нагнетаемый гидронасосом 5,который проходит через гидромотор 6в гидробак 13, не создавая нагрузкив замкнутом гидравлическом контуре, аследовательно, на валах 3 и 4 испытуемой передачи 2. При испытании поднагрузкой устанавливается требуемаяпроизводительность гидронасоса 5, которая должна быть больше пропускнойспособности гидромотора 6. В воспроизводящее...

Номер патента: 1516827

Опубликовано: 23.10.1989

Авторы: Баладинский, Бородянский, Волк, Либерзон, Пелевин, Сенченко, Фридман

МПК: G01M 13/02

Метки: зубчатых, испытания, передач, стенд

...нагрузки.Перед началом работы вентиль 11 закрыт, а поршень 20 за счет сил упругости пружины 25 выставлен в свое верхнее положение, После включения стенда рабочая жидкость начинает поступать по магистрали 16 в порыневую полость гидроцилиндра 19, пор - шень 21 которого начинает смещаться вниз, перемешал посредством реэьбовой втулки 24 шток 22 гндроцилиндра 18 вместе с поршнем 20. Пружина 25 при этом начинает сжиматься, а давление рабочей жидкости в штоковой полости гидроцилиндра 18 вследствие того, что вход и выход иэ него перекрыты обратным клапаном 13 и предохранительным клапаном 14, начинает возрастать до величинь 1 Р срабатыйвания предохранительного клапана 14. Соответственно повышается и давление в поршневой полости...

Номер патента: 1516828

Опубликовано: 23.10.1989

Авторы: Беляев, Минченя

МПК: G01M 13/02

Метки: диагностики, зубчатой, передачи

...размещены в зоне зацепленияосновной 11 и вне этой зоны - дополнительный 12 бесконтактные индуктивные преобразователи, одни одноименные катушки 13 и 14 которых имеютвоэможность взаимодействия с накладками 7 и 8, а другие 15 и 16 - с кольцевой накладкой 9. Катушки 13 и 14смещены в окружном направлении относительно друг друга не менее чем на 40один угловой шаг зубьев 1-3 диагностируемого колеса 5, минимальная веоличина которого обусловлена величиной коэффициента перекрытия передачи5, 10 и необходимостью исключениявлияния деформаций зацепляющихся зубьев и примыкающих к ним участковзубчатого венца на зубья, находящиеся вне эоны зацепления. Катушки 1316 установлены относительно накладок 7-9 с зазором, обеспечивающимнормальное...

Номер патента: 1518693

Опубликовано: 30.10.1989

Авторы: Пафомов, Устинов

МПК: G01M 13/02

Метки: моделирования, нагружения, режимов, средств, стенд, трансмиссии, транспортных

...быть использовано при исследовании режимов нагружения трансмиссии транспортных средств с бортовой схемой поворота.Цель изобретения - повышение точности моделирования режимов нагружения,На чертеже изображена структурная схема стенда.Стенд содержит первый 1, второй 2 приводные двигатели, нагрузочное устройство, выполненное в виде первого 3 и второго 4 генераторов, и три 5 регулируемых сопротивления 5 - 7 Приводные двигатели 1 и 2 генераторы 3 и 4 выполнены в виде электрических машин постоянного тока. Первый приводной двигатель 1 кинематически связдц 20 с первым генератором 3, второй приводной двигатель 2 - с вторым генераторам 4, 11 ервое регулируемое сопротивление 5 параллельно подключено к силовым выводам (к выводам якорной 25...

Номер патента: 1518694

Опубликовано: 30.10.1989

Авторы: Дехтярюк, Климко, Лумельский, Пелевин, Ройко

МПК: G01M 13/02

Метки: зубчатых, испытания, передач, стенд

...и заданную графически или таблично, описывают аналитически в виде ряда Фурье выбрав для достижения необходимые точности требуемое число членов ряда ааМ=+а, сояы +Ь, ядп+а соя 2 и+Ь.гя 1 п 2)(1)где М - создаваемый нагружающий момент,ао)а,) Ь,) аг) Ъ г - коэффициенты ряда Фурье,и - угол поворота коленчатого вала 5Нагружатель стенда создает в зубчатой паре момент, описываемый формулой в виде ряда Фурье.я дп 2 (У, -) т+-К зе гсоя 2 (Б,-1) + е,)е,)е,)е 4 - эксцентриситеты шейки6 коленчатого вала 5, соответственно для 1-4 упругих пластин 20 - 25,В этих формулах первый член из выражения (1) соответствует первому члену иэ вырАжения (2)а а 1Е Г Э)второй, третий, четвертый и пятый члены иэ выражения (1) соответственно аналогичны второму,...

Номер патента: 1518695

Опубликовано: 30.10.1989

Авторы: Вайсман, Копелев, Мусюк, Русавский, Тарнавский, Яковлев

МПК: G01M 13/02

Метки: винт-гайка, качения, обкатки, передач, стенд

...схемы 13 запоминания.Стенд работает следующим образом.В центрах передней 5 и задней 6бабок устанавливают винт 4 испытуемой передачиФиксируют гайку 8 испытуемой передачи от проворота и настраивают на рабочий режим устроиство 9 измерения момента холсстого хода, Коммутатором 3 включают привод, Устройство 9 при вращении винта 4передачи вырабатывает электрическийсигнал, пропорциональный моменту холостого хода, Этот сигнал поступаетна второй вход схемы 16 формированияусредненного значения момента холостого хода,На первый вход схемы 16 поступаетсигнал начала и конца очередного рабочего цикла со схемы 11, режим работы которой определяется коммутатором 3. С выхода схемы 16 усредненноезначение момента холостого хода повсей длине резьбовой...

Номер патента: 1525525

Опубликовано: 30.11.1989

Авторы: Кормухов, Школьников

МПК: G01M 13/02

Метки: испытания, механических, передач, стенде, электрическом

...Г Далее включают преобразователь 6, регулируя который устанавливают частоту и величину напряжения на зажимах обмотки статора машины 3 равными частоте и величине напряжения сети 4, после чего устройство синхронизации (не показано) подключает машину 3 к сети 4, Таким образом обеспечивается работа машины 3 в режиме синхронного генератора параллельно с сетью. Частота вращения ее ротора, а следовательно, и испытуемой передачи 2 жестко задается в конечном итоге частотами 14 и напряжений сети 4 и преобразователя 6 в соответствии с выражениями (2) (4).Нагружение испытуемой передачи 2 осуществляют увеличением частоты преобразователя 5, так как частота и 3 вращения ротора машины 1 жестко задана частотой вращения машины 3, а частота вращения поля...

Номер патента: 1527536

Опубликовано: 07.12.1989

Авторы: Богданов, Свирский, Урин

МПК: G01M 13/02

Метки: испытаний, соединений, стенд, шарнирных

...5 относительно шарнирногопальца 42, закрепленного на коромыс- соединения 6 и смешанное нагружениеле 29 (30). силоиэмерител ьного вала 7 перегибомСте бнд работает следующим образом, и крутящим моментом. При смешанном5К по вижн йодвижной опоре 2 прикрепляют нагружении величины и:гибающего усиодно из испытываемых шарнирных сое- лия и крутящего момента являютсядинений 5, а к неподвижной опоре 3 - функциями направлений и углов повородругое шарнирное соединение 6, Шар та гаек 20, которые в свою очередьниры 5 и 6 соединяют друг с другом зависят от положений рычагов 38, отпосредст вом силоиз мерит ел ь ного вала длины коромысла 30 и от угла пово 7 с тензодатчиками (на фиг. 2 не рота привода 8.показаны) сопротивления для замера Перед...

Номер патента: 1527537

Опубликовано: 07.12.1989

Автор: Ефимочкин

МПК: G01M 13/02

Метки: качества, редуктора, сборки

...приработка шестерен редуктора, при которой сглаживаются микронеровности на боковых поверхностях зубцов шестерен, равномерно распределяется смазка, формируются постоянные контактные площадки на боковых поверхностях зубьев шестерен. Далее поочередно к каждой паре шестерен редуктора подключают измерительную цепь, состоящую из источника постоянного напряжения, миллиамперметра, вольтметра и регистратора, и определяют изменение величины тока,1527537 Формула изобретения 11КсР 1СрПолученное значение среднего сопротивления пропорционально среднему значению контактной площади сопрягаемых зубьев. Эта величина сравнивается со значением среднего сопро 25 30 Составитель Б. АфонскийРедактор И. Горная Техред М,Моргентал орректор Ч. Шаро Заказ...

Номер патента: 1530966

Опубликовано: 23.12.1989

Авторы: Высоцкий, Горбацевич, Грицкевич, Дзюнь, Какауридзе, Лемачко, Навериани, Поддубко, Шпаковский

МПК: G01M 13/02

Метки: дифференциалов, испытания, машин, стенд, транспортных

...дифференциа 4 с учетом предыдущих выраженийгде д - угловая скорость приводногодвигателя 1;передаточное отношение кинематической цепи от водила 14 до центрального колеса 18 испытываемого дифферен. - .циала 4,Передаточное отношение д определяется из выражения 10 15 О 269 р 37где д - передаточное число замыкающей передачи 26;д - передаточное отношение уэ 9 Рла рассогласования;- передаточное отношение ци 37линдрической пары 37,Передаточное отношение э. узла рассогласования. определяется из выра- жения 20 р = с 1 с-Ъ ГДЕ сд И Ы 4 - УГЛОВЫЕ СКОРОСТИ29соответственно центральных колес (солнечных шестерен)23 и 24 узла рассогласования,Угловая скорость 4 Э Определяется из выражения Эгэ/ 26 ф 24 23) 27 ф где 1 с - параметр планетарного...

Номер патента: 1530967

Опубликовано: 23.12.1989

Авторы: Будкин, Горбунов, Гудков

МПК: G01M 13/02

Метки: бабки, испытания, стенд, шпиндельной

...крутящим моментом - генератор 16 с приводным шкивом лод клиноременную передачу 17,40Стенд работает следующим образом,Шпиндельную бабку 5 устанавливаютна испытательную площадку станины 1 изакрепляют. На входной вал бабки одевают шкив и посредством клиноременнойпередачи 17 соединяют с генератором 16. Приводом 3 перемещения каретки 2 соединительные пальцы 9 с упругими элементами 8 вводят в отверстияшпинделя 6, соединяя тем самымвыходной вал (шпиндель) с приводом 4вращения шпиндельной бабки и механизмом осевого нагружения. При включении приводного двигателя 7 с бесступенчатым регулированием скорости,вращение передается на входной валшпиндельной бабки и через системупередач н нагрузочный генератор 16,Давление, создаваемое в силовом цилиндре...

Номер патента: 1534357

Опубликовано: 07.01.1990

Авторы: Водяков, Калер, Седойкин, Тюряхин

МПК: G01L 3/04, G01M 13/02

Метки: жесткости, изгибной, ремня

...1 т грузы 11. Диск Я снабжен стрелочным указателем 2 для фиксации начала намотки.Измерение изгибной жесткости рем не й осуществляется следующим образом.Из ряда шкивов с заданным диапазоном допустимых диаметров выбирают шкив с минимальным диаметром и соответственно ему выбирают образец ремня с длиной, равной длине окружности шкива 6. Образец 1 ремня наматывают на шкив 6 и прижимают один его конец болтом 7. Затем на обза 1 зец 13 опускают подпружиненный насос с роликом 4 таким образом, чггобы г 1 ри:1 аматывании свободный конец ремня был пос тоянно прижат к ш киву 6. На тарелку нагружают грузы 11 до тех пор, пока шкив 6 с образцом 13 не сдвинется 11 э 1 ального положения, при этом значение начального момента Т 11 фиксируется. 1,1...

Номер патента: 1534358

Опубликовано: 07.01.1990

Авторы: Асябрик, Богдашич, Ефимов, Михайлов

МПК: G01M 13/02

Метки: дифференциальных, зубчатых, испытания, передач, стенд

...деформации первого упругого элемента 10. При этом скорость установки заданного уровня нагружения зависит от разно: - ти скоростей поворотов рычагов 16 и 17 в противоположные стороны. Максимальная 5 )0 15 20 25 ч40 50 55 скорость перевода испытаний с одного цагрузочного режима ца другой достигается при повороте рычагов 16 и 17 В одну сторону одновременно. Направление поворота обеспечивается подачей избыточного лавлеция в соответствующис полости гидроцилицдров 18 и9. Затем вращением электролви гателя 15 через цепную передачу 14 приводятся в движение массы вибратора 3, в результате вращения которых ца рычаг 11 Воздействует циклическая нагрузка, задаюцая последнему циклические колебательцые движения, преобразуемые ца ведомых валах 6 и 7...

Номер патента: 1534359

Опубликовано: 07.01.1990

Авторы: Асябрик, Богдашич, Ефимов, Михайлов

МПК: G01M 13/02

Метки: дифференциальных, зубчатых, испытания, передач

...которой посредством цепной передачи 18 соединен с электродви. гателем 9, имеющим регулируемую .з.тогу вращения ротора.Способ испытания дифференииг-нь, зубчатых передач реализуют нг твиде следующим образом.с зависимости от за,-,гнного , ровня н асимметрии нагружсния посредствс;м гиро. силиндров 11 и 12 поворачивак)" Один из валов 6 или 7, или оба вала в пр.)тивоположные стороны с различнои скоростью. или поворачивают Оба вала и одну сто. рону, закручивая тем самым силовую цепь испытуемой передачи 8, Нагрузка от гидроци. линдров 11 и 12 воспринимается упругими элементами 14 и 16.При закручивании первого 6 и второго 7 валов синхронно в одну сторону происхо дит статическое нагружение элементов передачи 8 до заданного момента.При...

Номер патента: 1536234

Опубликовано: 15.01.1990

Авторы: Вадивасов, Назарьянц, Панов, Штефанов

МПК: G01M 13/02

Метки: диагностики, зубчатых, передач, стенд, технической

...привод 1 приводит во вращение ведущий вал 3, диагности" руемую передачу 4, ведомый вал 5 и нагружатель 6, являющийся масс-экви 55 валентом реальной нагрузки ведомого вала 5. В момент включения и работы тормоза 2 (первая фаза) происходит разрыв замыкающихся зубьев колес передачи 4. Период выходных импульсов с оптико-электронного преобразователя 7 изменяется на время, пропорциональное времени выбора зазора между зубьями колес. После отключения тормоза 2 начинается вторая Фаза работы, которая длится с момента начала разгона ведущего вала 3 до его завершения и включает в себя процесс выборки зазора с другой стороны замыкающихся зубьев. Во время выбора зазора в обратную сторону происходит аналогичное изменение периода следования импульсов...

Номер патента: 1538083

Опубликовано: 23.01.1990

Авторы: Андреев, Лесков, Миндрул

МПК: G01L 3/00, G01M 13/02

Метки: испытания, прессового, прочность, скручивании, сопряжения, цилиндрического

...сопряжению; наФиг.2 - вид Д на Фиг.1.Исследуемое прессовое сопряжениесобирают из охватываемого элемента 1,выполненного в виде валика иливтулки, и двух охватывающих элементов 2, выполненных в виде рычагов сотверстием на одном конце, в котороевпрессовывается охватываемый элемент 1.Собранное прессовое сопряжениеупирают охватываемым элементом 1 внеподвижную опору 3, а к вторым концам охватывающих элементов 2 прикладывают .силу, по величине которой вмомент страгивания сопряжения (т.е.в момент начала взаимного угловогоразворота элементов прессового сопряжения) судят о величине крутящего мо"мента, при котором происходит потеряпрочности соединением,1Предлагаемый способ реализуют следующим образом.35Собранное прессовое сопряжение упирают...

Номер патента: 1539562

Опубликовано: 30.01.1990

Авторы: Довжик, Найштут, Пермяков, Пожбелко

МПК: G01M 13/02

Метки: замкнутого, инерционный, контура, нагружатель, стендам

...полу- муфта 1 О установлена на валу 2 с возможностью осевого перемещения и связана упругим элементом 11 с водилам 4 для обеспечения прижима полумуфт 9,и 1 О.Рычаг 12 управления. шарнирно связан со второй полумуфтой 1 О. Инерционный нагружатель может быть размещен в стенде замкнутого контура, содержащего испытуемые передачи 13 и 14, привод 15 (например, регулируемцй) и замыкающие валы 16-18, последние из которых:кинематически связаны с валами 1 и 2 инерционного нагружателя.Инерционный нагружатель в стенде замкнутого контура работает следующим образом.При включении привода 15 начинают вращаться испытуемые передачи 13 и 14, валы 16-18 и элементы инерционного нагружателя, эксцентрично установленные грузы 7 и 8 которого вместе с полумуфтами...

Номер патента: 1539563

Опубликовано: 30.01.1990

Авторы: Невзоров, Петраков, Черновол

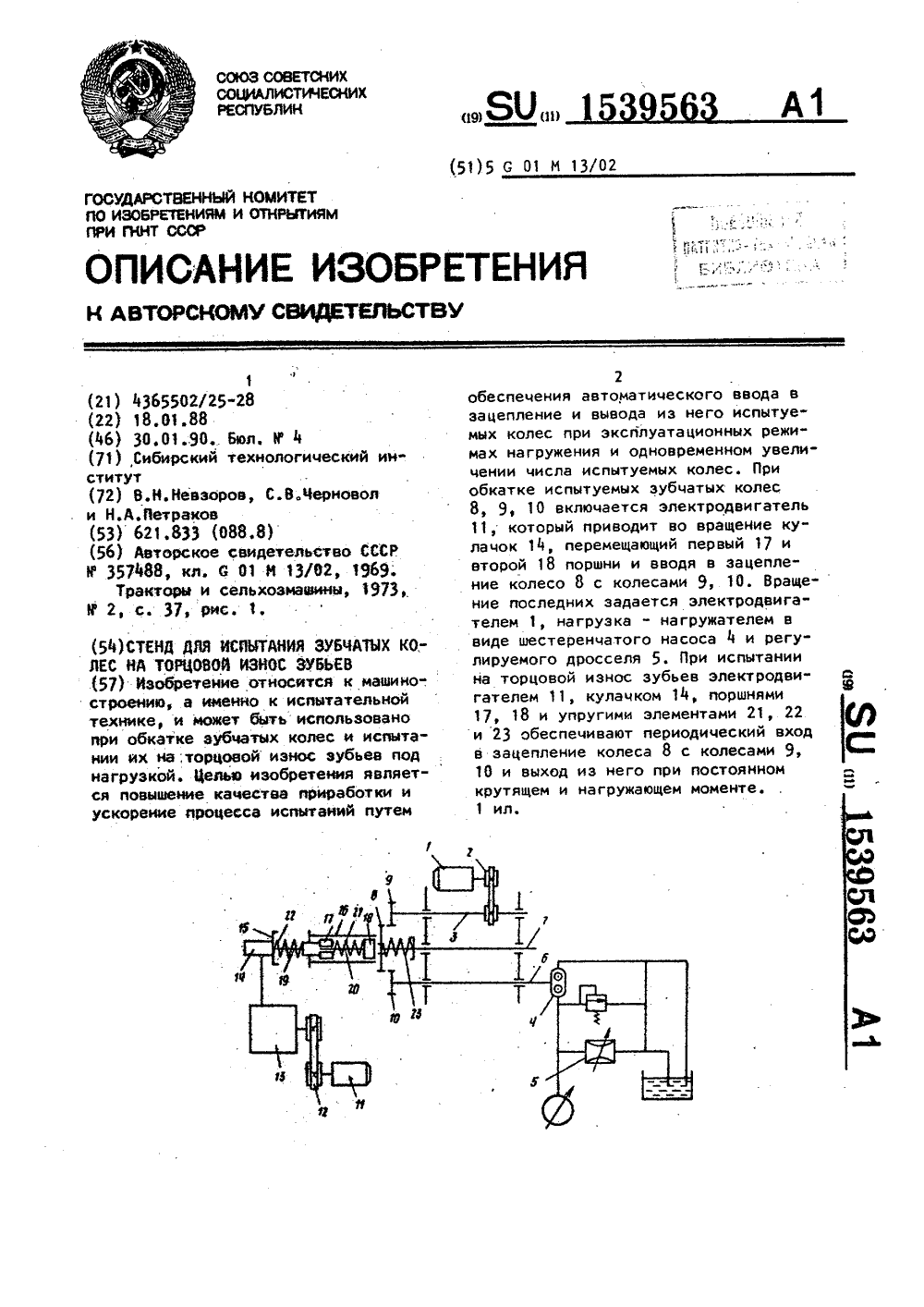

МПК: G01M 13/02

Метки: зубчатых, зубьев, износ, испытания, колес, стенд, торцовой

...контролировать, например,манометром, создавая при этом требуемыйнагрузочный режим испытаний, приближенный к эксплуатационному, что обеспечивает высокое качество обкаткизубчатых колес,Испытание зубчатых колес 8-10 наторцовой износ осуществляют следующимобразом.ьначала включают электродвигателькоторый через ременную передачу2 сообщает крутящий момент валу 3,с жестко закрепленным на нем зубчатым колесом 9.Затеи включают электродвигатель11, который через ременную передачу12 и редуктор 13 приводит в движениекулачок 14.Кулачок 14, воздействуя на тарел"ку 15, перемещает шток 19, поршень17, пружину 21 и поршень 18 к зубчатому колесу 8, вводя его в зацепление с зубчатыми колесами 9 и 10. Гсли при этом встречается зуб зубчатогоСоставитель...

Номер патента: 1539564

Опубликовано: 30.01.1990

Авторы: Ефимов, Короткевич, Лабко, Михайлов

МПК: G01M 13/02

Метки: замкнутом, испытании, контуре, нагружения, передач, силовых

...другой вал 10 с корпусом испытуемой передачи 1 следующим образом. Предварительно гидронаоосом 11 устанавливают требуемую частоту вращения гидромотора 12, вращение от которого через планетарную передачу 7 и колеса 17 и 18 передается на вал 19 тормоза 20 при этом валы 10 и 3 не будут нагружены.Тормозом 20 задают на валу 19 тормозной момент, величину которого циклически изменяют, нагружая колеса 17 и 18, водило 16, центральное колесо 8 и валы 10 и 3 испытуемойпередачи 1, а также корпус последней, рычаг 5 и упругий элемент 6. При работе тормоза 20 осуществляется одновременно связь вала 19 с его корпусом и, следовательно, соединение вала 10 с рычагом 5 и корпусом испытуемой передачи 1, т.е. замыкание контура и нагружения валов 10 и 3...

Номер патента: 1550349

Опубликовано: 15.03.1990

Автор: Беляев

МПК: G01M 13/02

Метки: виброакустических, зубчатое, испытаний, колесо

...виброизоляции может оцениваться по результатам экспериментальддых сравнительных исследований одной и той же конструкции зубчатого колеса с различными сочетаниями геометрических параметров и/или физико- механических характеристик материалов отдельных его элементов 1, 2 и 5.Так, максимального перепада вибраций можно добиться, например, путем подбора рациональных толщин зубчатого венца 1 и материала 5 (например, тонкий венец 1 на достаточно толстом слое материала 5) или рационального сочетания осевых размерон ширины венца 1, ступицы 2 и материала 5, Возможно также одновременйое изменение радиальных и осевых размерон указанных элементов колеса.При оптимизации конструкции составного колеса возможно также совмещение отдельных...

Номер патента: 1551999

Опубликовано: 23.03.1990

Авторы: Авакян, Асатрян, Бабаян

МПК: G01M 13/02

Метки: зубчатых, испытания, передач

...Бпредставляется совокупностью отрезков у,(г) а анализатор 11, обрабатывая этиотрезки сигналов, в свою очередь,подает на вход устройства 12 диагностирования совокупность спектральных , функций вибрацииСм)ТМ;(Ц=Ы,(С)Ч;И)Е-" ас, (1)51551999Посредством устройства 12 диагностирования обрабатывают входную последовательность спектров Ч;(Г) и путем распознавания спектральных составляющих выделяют контролируемый параметр - частоту Г собственных колебаний испытуемой зубчатой передачи 4.Распознавание осуществляется следующим образом. Спектр вибрации состоит из двух компонент:линейчатого Ч (Г), в котором отражены вынужденнйе составляющие колебаний с частота(1 +к) -- - г2ер2 где С ш г(3) Еар- 2 р где Гв - частота вращения входноговала;Е иЕ -...

Номер патента: 1552040

Опубликовано: 23.03.1990

Авторы: Дергачев, Кабакова, Шкуров

МПК: G01M 13/02

Метки: гидравлическое, нагружающее

...2 установлены пластинчатые уплотнения 18 и 19 по типу шиберных. Для облегчения выбора зазоров в уплотнениях 19 под лопасти 2и упрощения технологии изготовленияи сборки все лопасти 2 выполнены водной детали, размещенной в корпусе1 в виде беличьего колеса .Нагружающее устройство работаетследующим образом.55В полости 6, например напорные,через центральное отверстие 8 и каналы 9 подвода ротора 3 подается под небольшим давлением жидкость, котораяравномерно заполняет их, перетекаячерез радиальные отверстия 16 по кольцевому коллектору 14. Затем через зазоры в уплотнениях и калиброванныйдроссельный канал 17 масло благодаряотверстиям 15 во втулке 12 и коллекторру 13 заполняет все сливные полости7, причем заполнение последних происходит тоже...

Номер патента: 1552041

Опубликовано: 23.03.1990

Авторы: Бонин, Серов, Суслин

МПК: G01M 13/02

Метки: испытания, механизмов, нагружающее, приводных

...приводных механизмов, напримерприводных блоков очистных комбайновскребкоаых или ленточных конвейеров,используемых в горной промышленности,Целью изобретения является расширение технологических возможностей,путем обеспечения испытания привод,ных механизмов большей мощности засчет снижения, величины требуемого пус коаого момента и исключения влияниямаховых сил ротора генератора на него,На чертеже изображена схема стенда с установленным нагружающим устройством.Стенд содержит основание 1, на котором крепится испытуемый приводноймеханизм 2, включающий, например, редуктор 3 и электродвигатель 4, и нагружающее устройство 5, Последнее включает кинематически связываемый при по,мощи муфты 6 с выходным валом испытуемого приводного механизма 2...

Номер патента: 1555130

Опубликовано: 07.04.1990

Авторы: Мартынов, Юркевич

МПК: B27C 5/00, G01M 13/02

Метки: деревообрабатывающего, испытания, оборудования, стенд, узлов

...для создания осевого усилия. Устройство 4 создания тормозного момента выполнено в виде электропривода универсального трехфазного серии ЭПУ с двигателем постоянного тока, работающим в режиме генератора, Вал двигателя постоянного тока связан с промежуточным валом 8 посредством соединительной муфты 18.Устройства 4 - 6 нагружения подключены к командоаппарату 7 согласно блок-схеме подключения,5 10 15 20 25 30 35 40 45 Перед началом испытаний выполняют следующую работу по подготовке стенда к испытаниям.На основании 1 устанавливают,и закрепляют испытываемый узел 2 с приводом и устройства 4 - 6 нагружения, соединив последние через промежуточный вал 8 с выходным валом шпинделя 3. Причем корпус 10 закрепляется на основании 1 таким образом,...

Номер патента: 1557465

Опубликовано: 15.04.1990

Авторы: Межевитинов, Плавник, Подмогильный, Ромадин, Шкарупило

МПК: G01M 13/02

Метки: испытания, механизмов, приводных, стенд

...крайних положениях. Предварительно на барабаны 5 и 6 испытуемого механизма 4 монтируют зубчатые колеса 24, Испытуемый механизм 4 устанавливают на основании 1 таким образом, чтобы зубчатое колесо 24 на барабане 5 и зубчатое колесо 19 на редукторе-мультипликаторе 18 совместились по ширине. Перемещением каретки 17 стола 13 вводят колесо 19 в зацепление с зубчатым колесом 24. Винтовыми упорами 2 окончательно устанавливают испьггуемый механизм 4 таким образом, чтобы не быно перекоса по ширине зубьев колес 19 и 24, пос- .ле чего производят закрепление механизма 4 на основании 1 быстросъемными зажнмами 3.Затем производят расфиксацию рамы 9 болтами 25, и с помощью канатного привода 26 рама 9 перемещается до сов" мещенвя по ширине колеса 19 с...

Номер патента: 1562566

Опубликовано: 07.05.1990

Авторы: Акульевич, Афанасьев, Дьяченко, Индман, Марголин, Перекрестов, Стефанович

МПК: F16H 33/14, G01M 13/02

Метки: импульсный, механизм

...чертеже представлена кинематическая схема импульсного механизма.Импульсный механизм содержит корпус 1, установленное в нем с возможностью вращения центральное колео 2, кинематически связанное с гидюнасосом 3, в сливную ветвь 4 гидрофистемы которого встроен регулируеМый дроссель 5. В ведущем водиле 6 размещены входящие в зацепление с Центральным колесом 2 неуравновешенные сателлиты 7 с различным числом зубьев и различной массой дебалансов 8.Импульсный механизм работает сле-. Йу 10 щим образом,При вращении ведущего водила 6 Неуравновешенные сателлиты 7 обкатывают центральное колесо 2, вращаясь . относительно собственных осей с раз 66 личной угловой скоростью и генерируяна водиле 6 знакопеременный полигармонический вращающий момент....

Номер патента: 1562747

Опубликовано: 07.05.1990

Авторы: Бойко, Корина, Торгов, Цыбанев

МПК: G01M 13/02, G01N 3/32

Метки: волновой, гибкого, зубчатого, испытаний, колеса, передачи, усталость

...с захватом 2 для тонкостенной(пластинчатой) части образца-аналога 3, изготовленного иэ обода, окончательно обработанного гибкого колеса с зубчатым венцом путем разрезкиобода колеса вдоль образующей на отдельные сегментные образцы с обеспечением на каждом образце четного числа зубьев при длине тонкостенной части сегмента 1 не менее расстояния отоснования зубчатого венца до места35крепления гибкого колеса к валу, Назубчатом венце образца-аналога 3 установлены два захвата в виде рычагов4 и 5 со скобами 6 и 7, парой жесткихзубчатых сегментных накладок 8 и 9 игладких сегментных накладок 1 0 и 11,Зубчатые сегментные накладки 8 и 9выполнены из жесткого колеса волновойпередачи, составляющегокинематическую пару с гибким колесом, путем...
