Стенд для испытания зубчатых передач

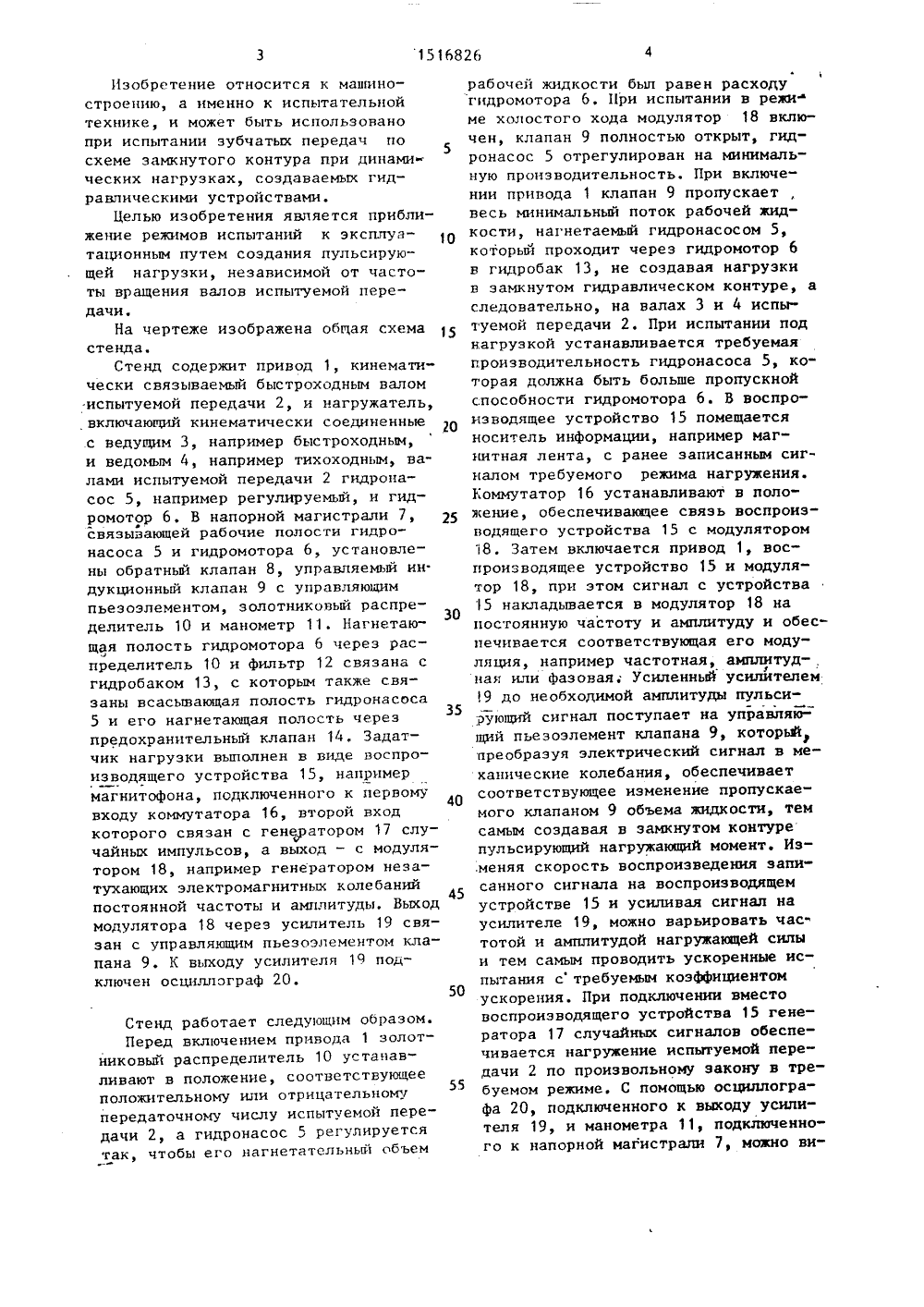

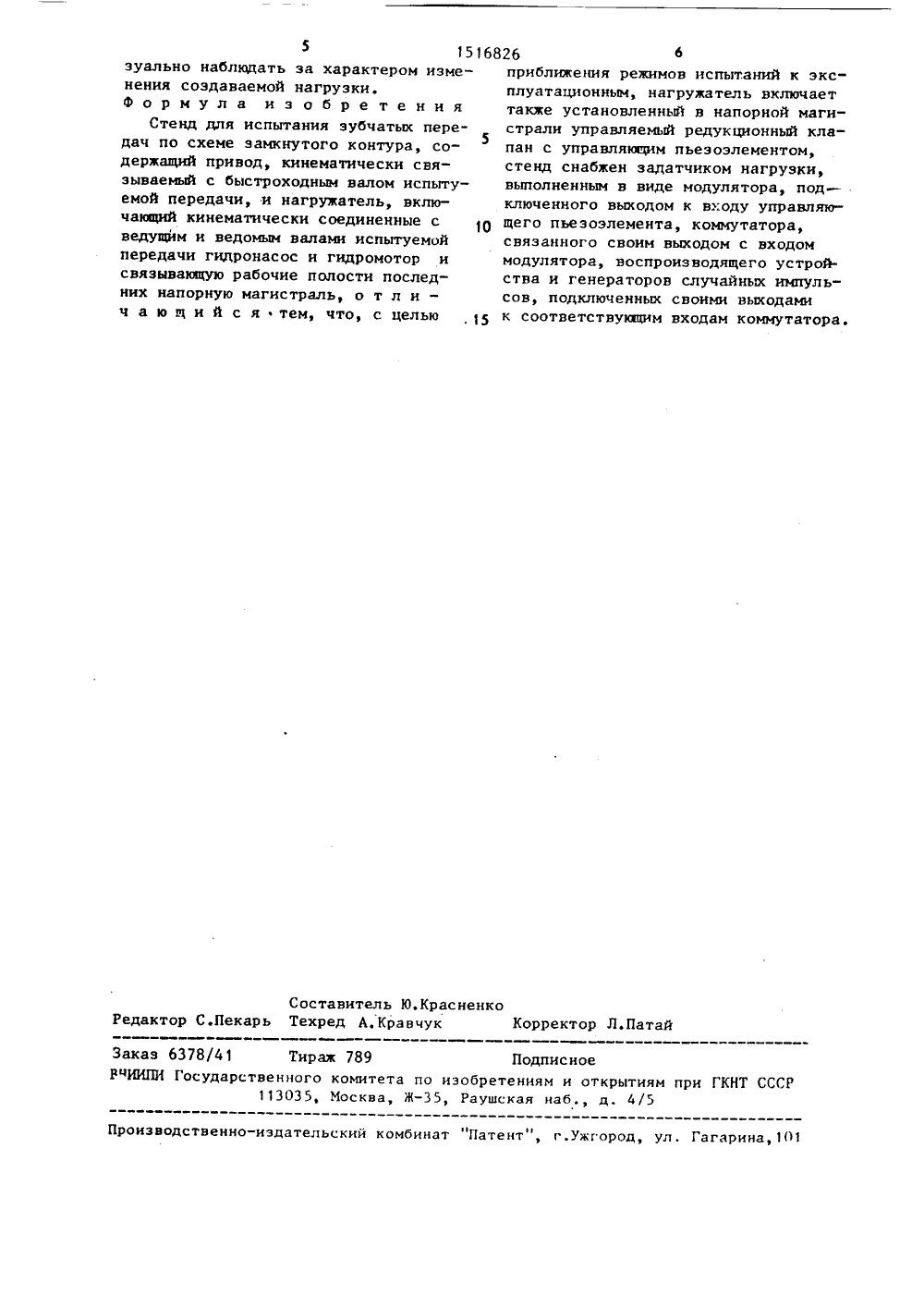

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 015 2 1 М 13 02 ИСАНИЕ ИЗОБРЕТЕНИ ВТОР СКОМ ВИДЕ ЬСТ 3 ОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СССР У 1195207, кл. С 01 М 13/02, 1984.Авторское свидетельство СССР У 815557, кл. С 01,М 13/02, 1979.(54) СТКНД ДЛЯ ИСПЫГАНИЯ ЗУБЧАТЬИ ПЕРЕДАЧ(57) Изобретение относится к машиностроению, а именно к испытательным стендам, и может быть использо вано при испытании зубчатых переда по схеме замкнутого контура при ди , намических нагрузках, создаваемых гидравлическими устройствами. Цельизобретения - прибликение реиимовиспытаний к эксплуатационным путемсоздания пульсирующей нагрузки, независимой от частоты вращения валовиспытуемой передачи, При испытанияхпод нагрузкой устанавливается требуемая производительность гидронасоса 5,которая дошкна быть больше пропускной способности гидромотора 6, Сигнал с воспроизводящего устройства 15,модулятора 18 и усилителя 19 поступает на управляющий пьезоэлемент управляемого редукционного клапана 9 иобеспечивает соответствующее изменение его пропускной Чпособности, создавая пульсирующий нагруиающий момент. 1 ыл.Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при испытании зубчатых передач по схеме замкнутого контура при динамических нагрузках, создаваемых гидравлическими устройствами.Целью изобретения является приближение режимов испытаний к эксплуатационным путем создания пульсирующей нагрузки, независимой от частоты вращения валов испытуемой передачи.На чертеже изображена общая схема стенда.Стенд содержит привод 1, кинематически связываемый быстроходным валом испытуемой передачи 2, и нагружатель, включающий кинематически соединенные с ведущим 3, например быстроходным, и ведомым 4, например тихоходным, валами испытуемой передачи 2 гидронасос 5, например регулируемый, и гидромотор 6. В напорной магистрали 7, связывающей рабочие полости гидро- насоса 5 и гидромотора 6, установлены обратный клапан 8, управляемый ин. дукционный клапан 9 с управляющим пьезоэлементом, золотниковый распределитель 10 и манометр 11. Нагнетающая полость гидромотора б через распределитель 10 и фильтр 12 связана с гидробаком 13, с которым также связаны всасывающая полость гидронасоса 5 и его нагнетающая полость через предохранительный клапан 14. Задатчик нагрузки выполнен в виде воспроизводящего устройства 15, например магнитофона, подключенного к первому входу коммутатора 16, второй вход которого связан с генератором 17 случайных импульсов, а выход - с модулятором 18, например генератором незатухающих электромагнитных колебаний постоянной частоты и амплитуды, Выход модулятора 18 через усилитель 19 связан с управляющим пьезоэлементом клапана 9. К выходу усилителя 19 подключен осциллограф 20. Стенд работает следующим образом.Перед включением привода 1 золотниковый распределитель 10 устанавливают в положение, соответствующее положительному или отрицательному передаточному числу испытуемой передачи 2, а гидронасос 5 регулируется так, чтобы его нагнетатсльный объемчен, клапан 9 полностью открыт, гидронасос 5 отрегулирован на минимальную производительность. При включении привода 1 клапан 9 пропускаетвесь минимальный поток рабочей жидкости, нагнетаемый гидронасосом 5,который проходит через гидромотор 6в гидробак 13, не создавая нагрузкив замкнутом гидравлическом контуре, аследовательно, на валах 3 и 4 испытуемой передачи 2. При испытании поднагрузкой устанавливается требуемаяпроизводительность гидронасоса 5, которая должна быть больше пропускнойспособности гидромотора 6. В воспроизводящее устройство 15 помещаетсяноситель информации, например магнитная лента, с ранее записанным сигналом требуемого режима нагружения.Еоммутатор 16 устанавливают в положение, обеспечивающее связь воспроизводящего устройства 15 с модулятором18. Затем включается привод 1, воспроизводящее устройство 15 и модулятор 18, при этом сигнал с устройства15 накладывается в модулятор 18 напостоянную частоту и амплитуду и обеспечивается соответствующая его модуляция, например частотная, амплитуд-,ная или фазовая; усиленный усилйтелем19 до необходимой амплитуды пульсирующий сигнал поступает на управляющий пьезоэлемент клапана 9, которьйпреобразуя электрический сигнал в механические колебания, обеспечиваетсоответствующее изменение пропускаемого клапаном 9 объема жидкости, темсамым создавая в замкнутом контурепульсирующий нагружающий момент. Из,меняя скорость воспроизведения записанного сигнала на воспроизводящемустройстве 15 и усиливая сигнал наусилителе 19, можно варьировать час.тотой и амплитудой нагружающей силыи тем самым проводить ускоренные испытания с требуемым коэффициентомускорения. При подключении вместовоспроизводящего устройства 15 генератора 17 случайных сигналов обеспечивается нагружение испытуемой передачи 2 по произвольному закону в требуемом режиме. С помощью осциллографа 20, подключенного к выходу усилителя 19, и манометра 11, подключенного к напорной магистрали 7, можно ви 5 1 О 15 20 25 30 35 40 45 50 55 рабочей жидкости был равен расходугидромотора Ь. При испытании в режиме холостого хода модулятор 18 вклю5 1516826 6зуально наблюдать за характером изме- приближения режимов испытаний к экснения создаваемой нагрузки. плуатационным, нагружатель включает Ф о р м у л а и з о б р е т е н и я также установленный в напорной магиСтенд для испытания зубчатых пере- страли управляемый редукционный кладач по схеме замкнутого контура, со- пан с управляющим пьезоэлементом,5держащий привод, кинематически свя- стенд снабжен задатчиком нагрузки, эываемый с быстроходным валом испыту- выполненным в виде модулятора, под - емой передачи, и нагружатель, вклю- ключенного выходом к входу управляю- чающий кинематически соединенные с 1 О щего пьезоэлемента, коммутатора, ведущим и ведомым валами испытуемой связанного своим выходом с входом передачи гидронасос и гидромотор и модулятора, воспроизводящего устрой- связывающую рабочие полости послед- ства и генераторов случайных импульних напорную магистраль, о т л и - сов, подключенных своими выходами ч а ю щ и й с ятем, что, с целью 15 к соответствукицим входам коммутатора.Составитель Ю.Красненко Редактор С.Пекарь Техред А.Кравчук Корректор Л.Патай Заказ 6378/4 1 Тираж 789 ПодписноеРчИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101
