Стенд для испытания зубчатых передач

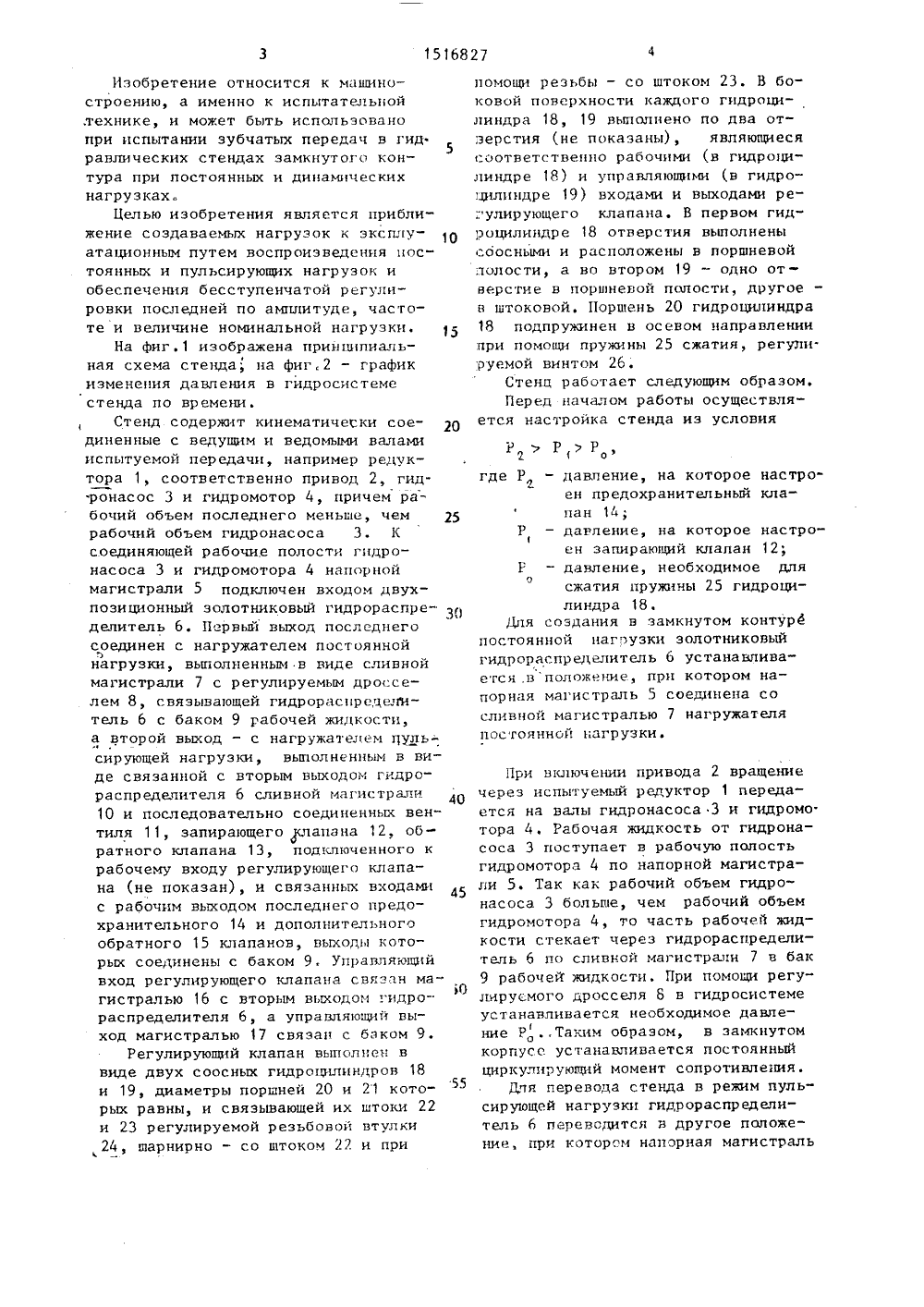

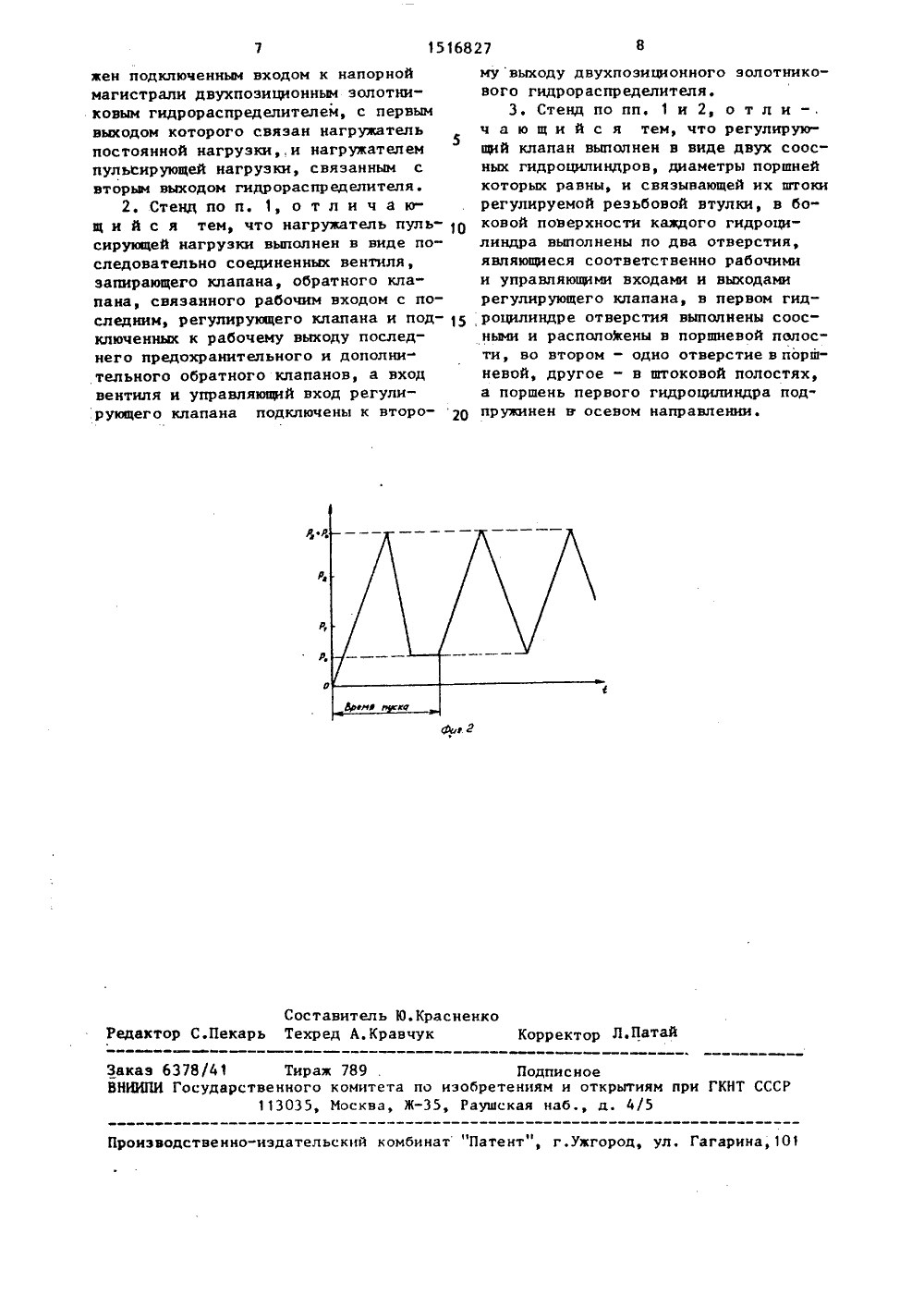

Изобретение относится к машино - строению, а именно к испытательной ,технике, и может быть использовано при испытании зубчатых передач в гид равлических стендах замкнутого кон 5 тура при постоянных и динамических нагрузках.Целью изобретения является приближение создаваемых нагрузок к эксплуатационным путем воспроизведения постоянных и пульсирующих нагрузок и обеспечения бесступенчатой регулировки последней по амплитуде, частоте и величине номинальной нагрузки,На фиг.1 изображена принюпиальная схема стенда на фиг,2 - график изменения давления в гидросистеме стенда по времени.Стенд содержит кинематически соединенные с ведущим и ведомыми валами испытуемой передачи, например редуктора 1, соответственно привод 2, гидронасос 3 и гидромотор 4, причем ра- бочий объем последнего меньше, чем 25 рабочий объем гидронасоса 3. К соединяющей рабочие полости гидро- насоса 3 и гидромотора 4 напорной магистрали 5 подключен входом двух- позиционный эолоткиковый гидрораспре31 делитель 6. Первый выход последнего соединен с нагружателем постоянной нагрузки, выполненным в виде сливной магистрали 7 с регулируемым дросселем 8, связывающей гидрораспределитель 6 с баком 9 рабочей жидкости, а второй выход - с нагружателем пульсирующей нагрузки, выполненным в виде связанной с вторым выходом гидро- распределителя 6 сливной магистрали 10 и последовательно соединенных вентиля 11, запирающего рлапана 12, об - ратного клапана 13, подключенного к рабочему входу регулирующего клапана (не показан), и связанных входами 45 с рабочим выходом последнего предохранительного 14 и дополнительного обратного 15 клапанов, выходы которых соединены с баком 9. Управляющий вход регулирующего клапана связан магистралью 16 с вторым выходом гидроО распределителя б, а управляющий выход магистралью 17 связан с баком 9.Регулирующий клапан выполкен в виде двух соосных гидроцилиндров 18 и 19, диаметры поршней 20 и 21 которых равны, и связывающей их штоки 22 и 23 регулируемой реэьбовой втулки ,24, шарнирно - со штоком 22 и при помощи резьбы - со штоком 23. В боковой поверхности каждого гидроцилиндра 18, 19 выполнено по два отверстия (не показаны), являющиеся соответственно рабочими (в гидроциликдре 18) и управляющими (в гидро- цилиндре 19) входами и выходами ре;:улирующего клапана. В первом гидроцилиндре 18 отверстия выполнены :оосными и расположены в поршневой полости, а во втором 19 - одно отверстие в поршневой полости, другое в штоковой. 11 оршень 20 гидроцилиндра 18 подпружинен в осевом направлении при помощи пружины 25 сжатия, регули. руемой винтом 26.Стенц работает следующим образом.Перед началом работы осуществляется настройка стенда из условияР ) Р)Рофгде Р- давление, на которое кастро"ен предохранительный клапан 14;Р - дарление, на которое настроен запирающий клапан 12;Р - давление, необходимое дляосжатия пружины 25 гидроцилиндра 18.Для создания в замкнутом контуре постоянной нагузки золотниковый гидрораспределитель 6 устанавливается .вположение, прк котором напорная магистраль 5 соединена со сливной магистралью 7 нагружателя постоянной нагрузки. При включении привода 2 вращение через испытуемый редуктор 1 передается на валы гидронасоса 3 и гидромо. тора 4, Рабочая жидкость от гидронасоса 3 поступает в рабочую полость гидромотора 4 по напорной магистрали 5. Так как рабочий объем гидро- насоса 3 больше, чем рабочий объем гидромотора 4, то часть рабочей жидкости стекает через гидрораспределитель б по сливкой магистрали 7 в бак 9 рабочей жидкости. При помощи регу" ляруемого дросселя Б в гидросистеме устанавливается необходимое давление Р .,Таким образом, в замкнутом корпусе устанавливается постоянный циркулирующий момент сопротивления.Для перевода стенда в режим пульсирующей нагрузки гидрораспределитель 6 переводится в другое положение, при котором напорная магистраль827 35 1. Стенд для испытания зубчатыхпередач по схеме замкнутого контура, содержащий кинематически соединяемые )Осведущим и ведомыми валами испытуемой передачи привод, гидронасос и гщромотор, рабочий объем последнего меньше рабочего объема гидронасоса, напорную магистраль, связывающую рабочие полости гидронасоса и гидромотора, и нагружатель постоянной нагрузки, о т л и ч а ю щ и й с ятем, что, с целью приближения создаваемых нагрузок к эксплуатационным, он снаб 5 1516 5 соединена со сливной магистралью 10 нагружателя пульсирующей нагрузки.Перед началом работы вентиль 11 закрыт, а поршень 20 за счет сил упругости пружины 25 выставлен в свое верхнее положение, После включения стенда рабочая жидкость начинает поступать по магистрали 16 в порыневую полость гидроцилиндра 19, пор - шень 21 которого начинает смещаться вниз, перемешал посредством реэьбовой втулки 24 шток 22 гндроцилиндра 18 вместе с поршнем 20. Пружина 25 при этом начинает сжиматься, а давление рабочей жидкости в штоковой полости гидроцилиндра 18 вследствие того, что вход и выход иэ него перекрыты обратным клапаном 13 и предохранительным клапаном 14, начинает возрастать до величинь 1 Р срабатыйвания предохранительного клапана 14. Соответственно повышается и давление в поршневой полости гидроцилиндра 19, а следовательно, и во всей гидросистеме стенда. Когда поршень 21 гидро- цилиндра 19 дойдет до уровня отверстия в штоковой полости, рабочая жидкость начнет стекать через него и п магистрали 17 в бак 9, и давление в гидросистеме начнет уменьшаться. При этом поршень 21 гидроцилиндра 19 будет стремиться занять такое положение относительно отверстия в штоковой полости, при котором сила давления рабочей жидкости в гидросистеме стенда будет уравновешивать силу давления рабочей жидкости в поршневой полости гидроцилиндра 18 и силу упругости пружины 25 сжатия, т.е, гидро 40 система перейдет в состояние статического равновесия. Для запуска стенда открывается вентиль 11, рабочая жидкость начнет поступать по магистрали 1 О через вентиль 11, запирающий клапан 12, обратный клапан 13 в порш 6 невую полость гидроцилиндра 18, и дав ление в ней достигает величины давления во всей гидросистеме стенда, Так как давление рабочей жидкости в поршневой полости гидроцилиндра 18 и поршневой полости гидроцилиндра 19 одинаково, а диаметры поршней 20 и 21 равны, то поршень 20 гидроцилиндра 18 эа счет силы упругости пружины 25 начнет смещаться вверх и соответственно, поршень 21 гидроцилиндра 19, который окончательно перекроет отверс тие в штоковой полости, и давление в гидросистеме стенда начнет возрастать. Когда давление достигнет величины Р запирающий клапан 12 перекроет доступ рабочей жидкости в гицроцилиндр 18, и давление в поршневой полости последнего перестанет возрастать, в то время как давление в поршневой полости гидроцилиндра 19 будет продолжать увеличиваться. Псрдень 21 гидроцилиндра 19 начнет опять смещаться вниз, давление в поршневой полости гидроцилиндра 18 будет увеличиваться до величины Р открытия ;тредохранительного клапана 14, и рабочая жидкость начнет вытесняться поршнем 20 иэ поршневой полости в бак 9. Кс 1 гда поршень 21 гидроцилиндра 19 дойдет до уровня отверс 1 ия в штоковой полости, давление в гидросистеме стенда упадет до величины Р , откроется запирающий клапан 12, и процесс повторится снова. В замкнутом контуре возникает пульсируюшя нагрузка. Частоту пульсации давления в гидросистеме стенда можно регулировать при помощи реэьбовой втулки 22. Вращая оезьбовую втулку 2, меняют расстояние межцу начальным положением поршня 21 гидроцилиндра 19 и отверстием в штоковой полости, тем самым сокращая рабочий ход поршня 21 и следовательно, частоту пульсации, амплитуду и размах колебаний давления можно регулировать, изменяя величины Р, Р, и Г регулировкой пружины 25 винтом 26 и настройкой закрепляющего клапана 12 и предохранительного клапана 14.Таким образом, стенд позволяет создавать как постоянную,так и пульсирующую нагрузки в замкнутом контуре и плавно регулировать частоту, амплитуду и размах колебаний нагрузки. Формула изобретенияЗаказ 6378/41 Тирах 789 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.укгород, ул. Гагарина,101 пен подключенным входом к напорной магистрали двухпоэиционным золотниковым гидрораспределителем, с первым выходом которого связан нагрузатель постоянной нагрузкии нагружателем пульсирующей нагрузки, связанным с вторьи выходом гидрораспределителя.2. Стенд по п. 1, о т л и ч а ющ и й с я тем, что нагрулатель пульсирующей нагрузки выполнен в виде последовательно соединенных вентиля, запирающего клапана, обратного клапана, связанного рабочим входом с последним, регулирующего клапана и подключенных к рабочему выходу последнего предохранительного и дополнительного обратного клапанов, а вход вентиля и управляющий вход регулирующего клапана подключены к второму выходу д вухпоэи ци онного зол Отник ового гидрораспределителя.3. Стендпопп. 1 и 2, отли - .5ч а ю щ и й с я тем, что регулирующий клапан выполнен в виде двух соосных гидроцилиндров, диаметры поршнейкоторых равны, и связывающей их штокирегулируемой резьбовой втулки, в боковой поверхности какдого гидроцилиндра выполнены по два отверстия,являющиеся соответственно рабочимии управляющими входами и выходамирегулирующего клапана, в первом гид роцилиндре отверстия выполнены соосными и располо 1 кены в поршневой полости, во втором - одно отверстие впоршневой, другое - в штоковой полостях,а поршень первого гидроцилиндра подпружинен в осевом направлении.
