Стенд для испытания дифференциальных зубчатых передач

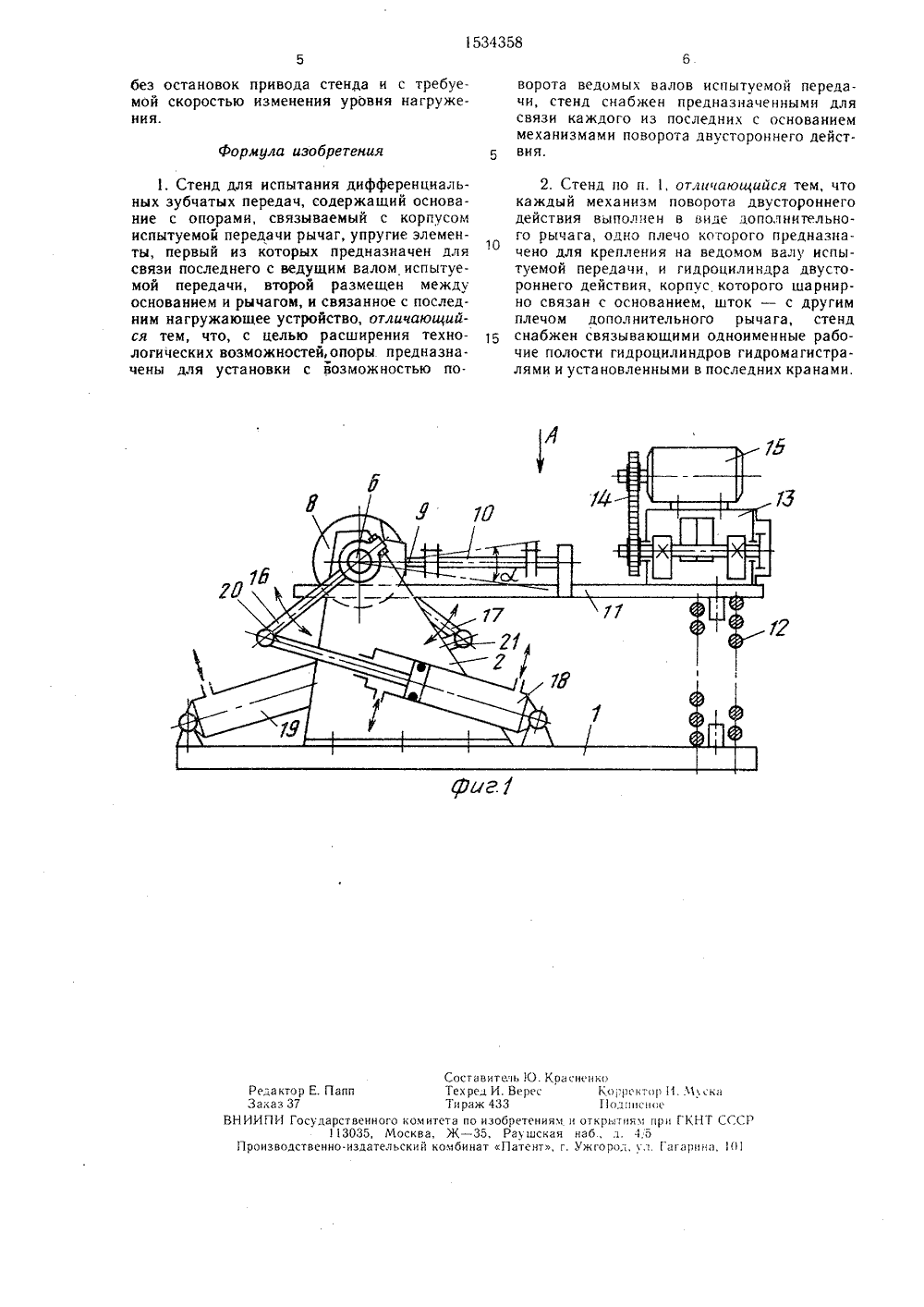

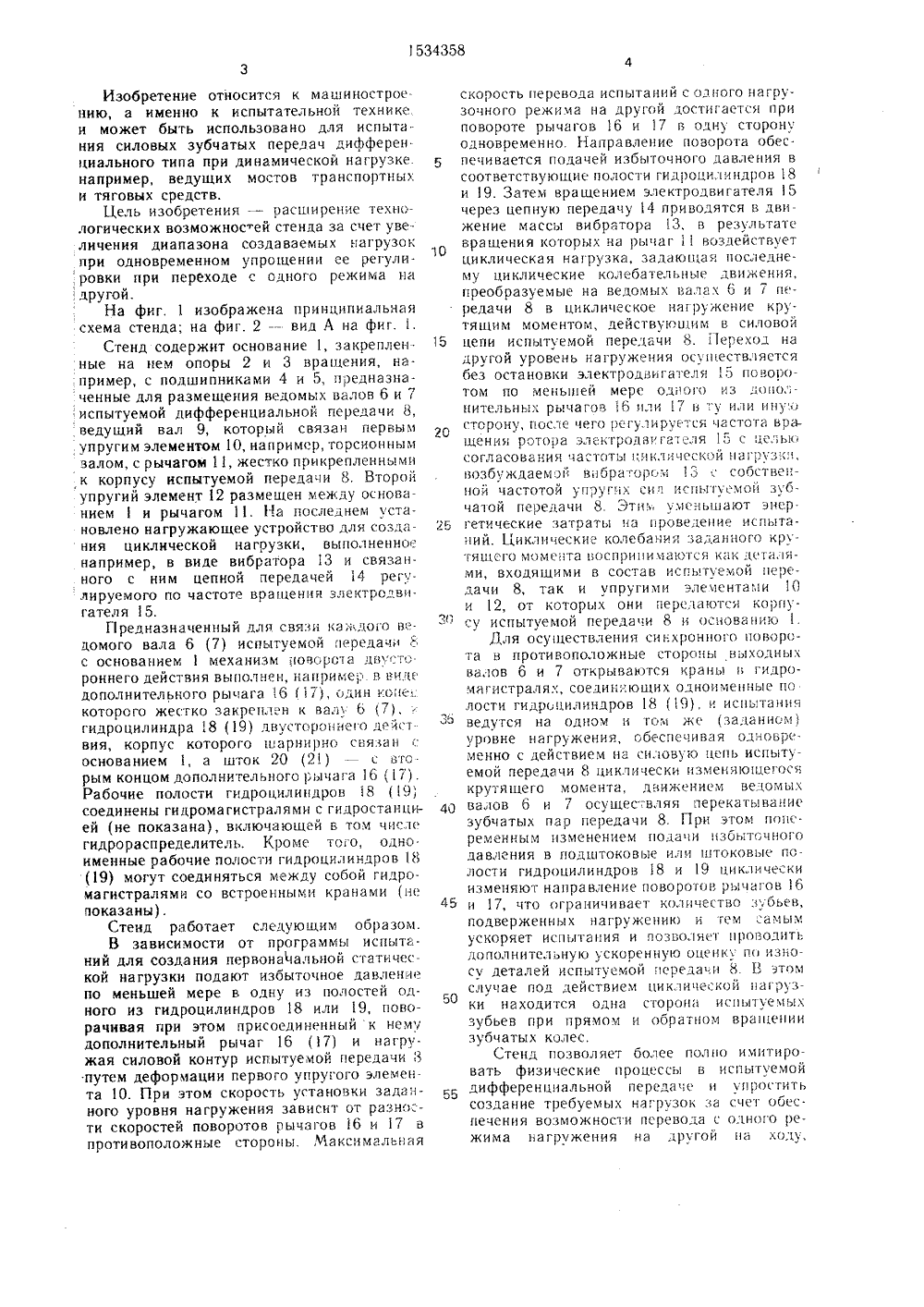

)5 б ОПИСАНИЕ ИЗОБРЕТК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ и/А ОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Западная государственная зональная машиноиспытательная станция(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ДИФФЕРЕНЦИАЛЬНЫХ ЗУБЧАТЫХ ПЕРЕДАЧ (57) Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано для испытания силовых зубчатых передач дифференциального типа при динамической нагрузке. Целью изобретения является расширение технологических возможностеи за счет увеличения диапазона создаваемых нагрузок при одновременном упрощении их регулировки при переходе с одного режима на другой. Первоначальная статическая нагрузка создается подачей рабочего тела в одну из полостей одного из гидроцилиндров 18 (19), который при помощи дополнительного рычага 16 (7) поворачивает ведомый вал 6 (7) испытуемой передачи 8, нагружая силовой контур деформацией первого упругого элемен. та 1 О. Динамическая нагрузка создается вибратором 13, воздействующим на рычаг 11, циклические колебания которого п реобразуются в циклический крутящий момент ведомых валоз 6, 7 передачи 8. Переход на другой уровень нагружения осуществляется поворотом последних при помощи соответствующего гидроцилиндра 18 или9, 1 з. п. ф-лы, 2 ил.Изобретение относится к машиностроению, а именно к испытательной технике и может быть использовано для испытания силовых зубчатых передач дифференциального типа при динамической нагрузке. например, ведущих мостов транспортных и тяговых средств.Цель изобретения - расширение техно. логических возможнос ей стенда за счет увеличения диапазона создаваемых нагрузок при одновременном упрощении ее регулировки при переходе с одного режима ца другой.На фиг, 1 изображена принципиальная схема стенда; на фиг. 2 - вид А на фиг. .Стенд содержит основание 1, закреплен. ные на цем опоры 2 и 3 вращения, например, с подшипниками 4 и 5, предназначенные для размещения ведомых валов 6 и 7 испытуемой дифференциальной передачи 8, ведущий вал 9, который связан первым упругим элементом 10, например, торсионным залом, с рычагом 11, жестко прикрепленными к корпусу испытуемой передачи 8. Второй упругий элемент 12 размещен между основаниеми рычагом 11. На последнем установлено нагружающее устройство для созлания циклической нагрузки, выполненное например, в виде вибратора 13 и связанного с ним цепной передачей 14 регу. лируемого по частоте вращения злектролвцгателя 15.Предназначенный для связи какдого В. домого вала 6 (7) испыгуемой передачи с основанием 1 механизм поворота дв. сто роннего действия выполнен, например в Виде дополнительного рычага 6 ( ), один коне которого жестко закреплен к валу 6 (7), гидроцилиндра 18 (19) двустороннего дест вия, корпус которого шарнирно связан с основанием 1, а шток 20 (21) - с Вто рым концом дополнительного рычага 16 (17) . Рабочие полости гцдроцилицдров 8 ( 9) соединены гидромагистралями с гидростанцией (не показана), включающей в том числе гидрораспределитель. Кроме того, одно. именные рабочие полости гидроцилиндров 8 (19) могут соединяться между собой гидро- магистралями со встроенными кранами (це показаны).Стенд работает следующим образом.В зависимости от программы испытаний для создания первоначальной статической нагрузки подакт избыточное давление по меньшей мере в одну из полостей одного из гидроцилиндров 18 или 19, поворачивая при этом присоедиценныи к нему дополнительный рычаг 16 (17) и нагружая силовой контур испытуемой передачи 8 путем деформации первого упругого элемента 10. При этом скорость установки заданного уровня нагружения зависит от разно: - ти скоростей поворотов рычагов 16 и 17 в противоположные стороны. Максимальная 5 )0 15 20 25 ч40 50 55 скорость перевода испытаний с одного цагрузочного режима ца другой достигается при повороте рычагов 16 и 17 В одну сторону одновременно. Направление поворота обеспечивается подачей избыточного лавлеция в соответствующис полости гидроцилицдров 18 и9. Затем вращением электролви гателя 15 через цепную передачу 14 приводятся в движение массы вибратора 3, в результате вращения которых ца рычаг 11 Воздействует циклическая нагрузка, задаюцая последнему циклические колебательцые движения, преобразуемые ца ведомых валах 6 и 7 передачи 8 в циклическое цагружецие крутяним моментом, действуюццм в силовой цепи испытуемой передачи 8. 1 ерехол ца другой уровень нагружения осуцествлястся без остановки электродвигателя 5 поворотом по мецыпей мере ол ого из дополнительных рычагов 16 или 7 В ту или ицу.сторону, после чего регулирлтся частота вращения ротора электродвига", ля 1,; с цельн согласования частоты циклической нагрузка, Возбуждаемой вцбратор3, собственной частотой уггругих сил исцггуемой зубчатой передачи 8. Этна уменьшают энергетические затраты ца проведение испытаний. Циклические колебания заданного крутяцсго мом цта цосприпи маются как дота.ями, входящими в состав испытуемой передачи 8, так и упругими элечентами 1 О и 12, от которых они передаются корпусу испытуемой передачи 8 и основанию 1.Для осуществления синхронного поворота в протиВопо;ожцые стороны выходных валОВ О и 7 Открываются краны и гидро- магистралях, соединяющих олноимеццые по лости гидроцилицдров 18 (19), и испытания ведутся на одном и том же (заданном уровне цагруження, обеспечивая олцовременно с действием на силовую цепь испытуемой передачи 8 ьиклически изменяющегося крутящего момента, движением веломых валов 6 и 7 осущесвляя перекатывание зубчатых пар передачи 8. При этом попе. ременным изменением подачи избыточного давления в поЛштоковые или штоковые полости гидроцилицдров 18 и 19 циклически изменяют направление поворотов рычагов 16 и 17, что ограничивает количество зубьев, подверженных нагружецнк и тем самым ускоряет испытания и позволяет проводить дополнительную ускоренную оценку по износу деталей испытуемой перелачи 8. Б этом случае под действием циклической нагрузки находится одна сторона испьп уемых зубьев при прямом и обратном врацеции зубчатых колес.Стенд, позволяет более полно имитировать физические процессы в испытуемой дифференциальной передаче и упростить создание требуемых нагрузок за счет обес. печения возможности псревола с олцого режима цагружеция ца другой ца холу,534358 формула изобретения итель 1 О. КраИ. Вере433 Сост Тех р Тира ен Редактор Е. ПаппЗаказ 37НИИПИ Государственного1 3035, МПроизводственно-издатель Ь,оректор ИЫкаПодписноеоткрытиям нри ГКНТ СССнаб, д. 45Ужгород, ул. Гагарина, 101 ком итета п сква, Ж - кий комби изобретениям 5, Раушская т Патент, г без остановок привода стенда и с требуемой скоростью изменения уровня нагружения. 1. Стенд для испытания дифференциальных зубчатых передач, содержащий основание с опорами, связываемый с корпусом испытуемой передачи рычаг, упругие элементы, первый из которых предназначен для связи последнего с ведущим валом испытуемой передачи, второй размещен между основанием и рычагом, и связанное с последним нагружающее устройство, отличающийся тем, что, с целью расширения технологических возможностей, опоры. предназначены для установки с возможностью поворота ведомых валов испытуемой передачи, стенд снабжен предназначенными для связи каждого из последних с основанием механизмами поворота двустороннего дейст 2. Стенд по п. 1, отличающийся тем, что каждый механизм поворота двустороннего действия выполнен в виде дополнительного рычага, одно плечо которого предназначено для крепления на ведомом валу испытуемой передачи, и гидроцилнндра двустороннего действия, корпус которого шарнирно связан с основанием, шток - с другим плечом дополнительного рычага, стенд снабжен связывающими одноименные рабочие полости гидроцилиндров гидромагистралями и установленными в последних кранами.
