Асябрик

Номер патента: 1662413

Опубликовано: 15.07.1991

Авторы: Асябрик, Богдашич, Ефимов, Михайлов

МПК: A01F 12/44, B07B 1/30

Метки: механизм, сепарации

...30например решето 8, может быть подпружинено регулируемыми упругими элементами13 к корпусу 2,С цепью обеспечения лучшей сепарации (перекатывания) сыпучего материала и, 35следовательно, отделения разных технологических фракций, конструкция решета может быть выполнена гибкой с возможностьюизменения кривизны(не показано) в продольном направлении. 40Механизм сепарации работает следующим образом,Технологический материал поступаетвначале на верхнее решето 1(как показанонесколькими стрелками). При вращении 45приводного вала 7 благодаря наличию шатунов 5 и 11 решета 1 и 8 совершаю колебательное движение относительно шарниров3 и 9 соответствено, обладая заданным постоянным значением момента инерции, 50 Поскольку шатуны 5 и 11 соединены с...

Номер патента: 1583780

Опубликовано: 07.08.1990

Авторы: Асябрик, Волошинский, Ефимов, Михайлов

МПК: G01M 13/02

Метки: нагружатель

...уровень нагружения дляконкретной величины открытия окна 7заслонка 5 устанавливают подбором 45 веса инерционных масс 8 и 10. Перераспределение веса указанных масс ивыбор упругих элементов 9 осуществляют из условия обеспечения соответствия частоты колебаний образованной 50 ими динамической системы эксплуатационной,частоте,Таким образом, конструкция нагружателя позволяет свести процесс управления и нагружения к необходимости воздействия только на один элемент - регулируемый шибер 4, которое обеспечивается программным блоком 12 и преобразователем 13. Изобретение относится к машино- троению, а именно к испытательной технике, и может быть использовано при испытании передач вращательного двигателя и их элементов по разомкнутой...

Номер патента: 1534359

Опубликовано: 07.01.1990

Авторы: Асябрик, Богдашич, Ефимов, Михайлов

МПК: G01M 13/02

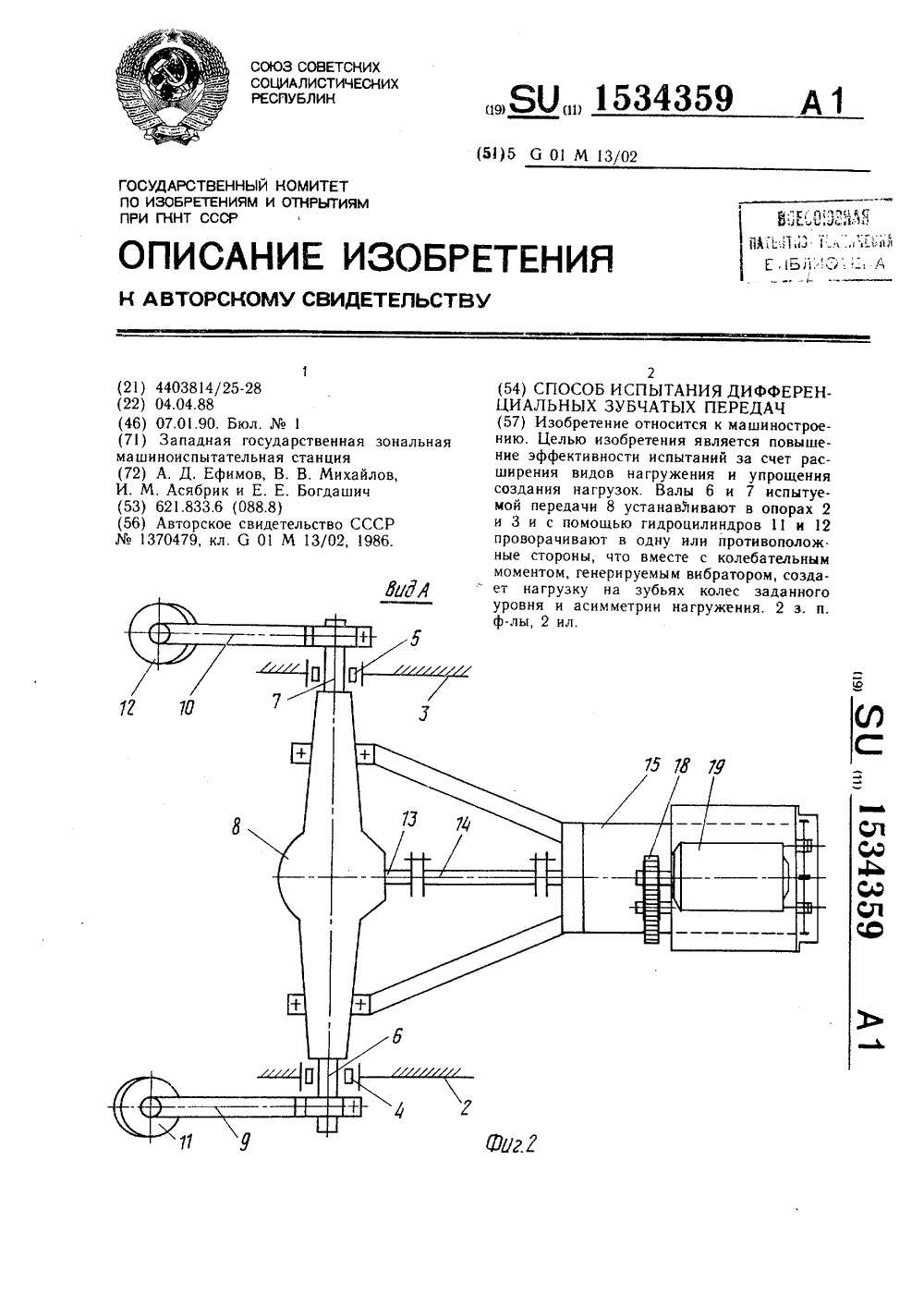

Метки: дифференциальных, зубчатых, испытания, передач

...которой посредством цепной передачи 18 соединен с электродви. гателем 9, имеющим регулируемую .з.тогу вращения ротора.Способ испытания дифференииг-нь, зубчатых передач реализуют нг твиде следующим образом.с зависимости от за,-,гнного , ровня н асимметрии нагружсния посредствс;м гиро. силиндров 11 и 12 поворачивак)" Один из валов 6 или 7, или оба вала в пр.)тивоположные стороны с различнои скоростью. или поворачивают Оба вала и одну сто. рону, закручивая тем самым силовую цепь испытуемой передачи 8, Нагрузка от гидроци. линдров 11 и 12 воспринимается упругими элементами 14 и 16.При закручивании первого 6 и второго 7 валов синхронно в одну сторону происхо дит статическое нагружение элементов передачи 8 до заданного момента.При...

Номер патента: 1534358

Опубликовано: 07.01.1990

Авторы: Асябрик, Богдашич, Ефимов, Михайлов

МПК: G01M 13/02

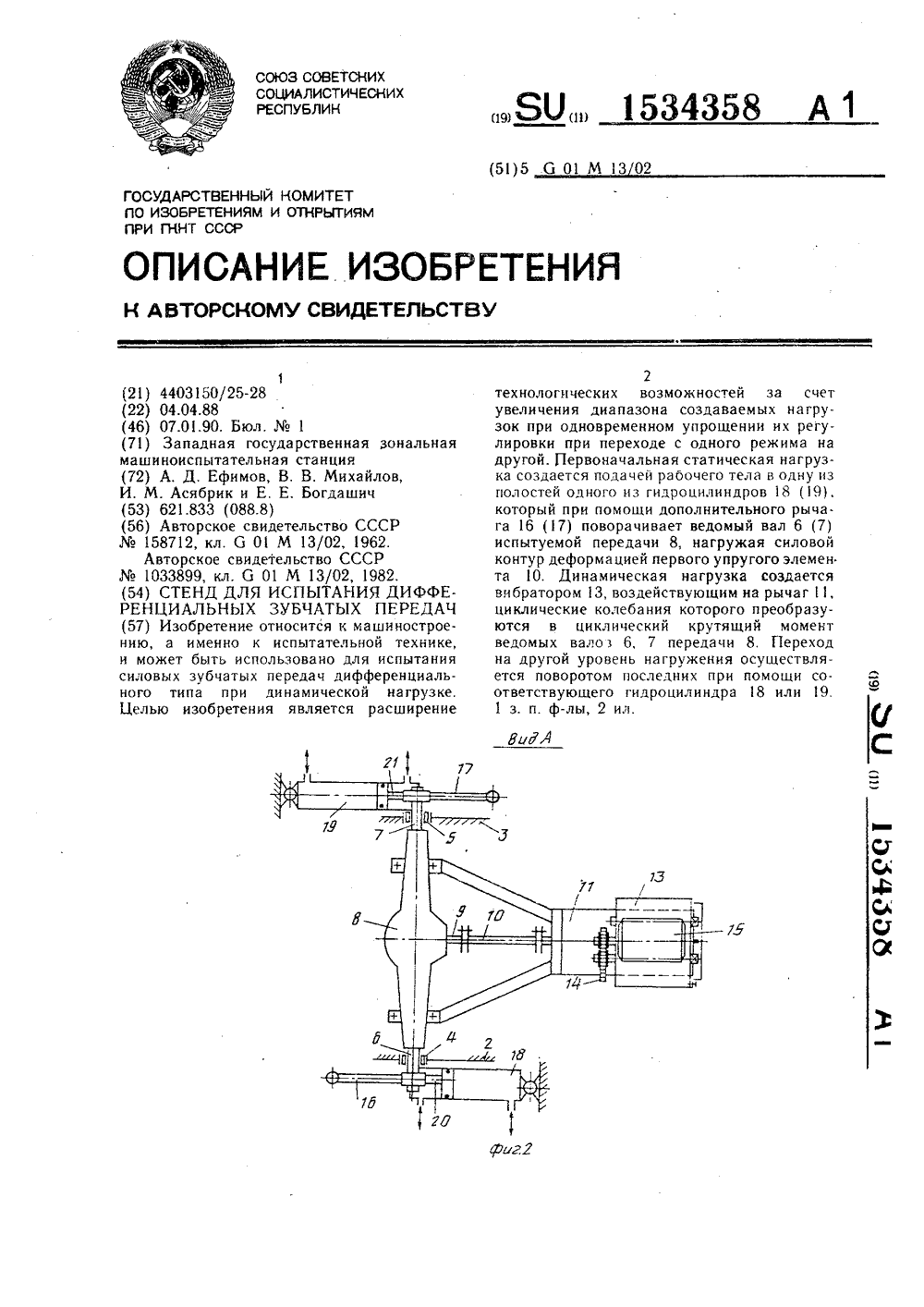

Метки: дифференциальных, зубчатых, испытания, передач, стенд

...деформации первого упругого элемента 10. При этом скорость установки заданного уровня нагружения зависит от разно: - ти скоростей поворотов рычагов 16 и 17 в противоположные стороны. Максимальная 5 )0 15 20 25 ч40 50 55 скорость перевода испытаний с одного цагрузочного режима ца другой достигается при повороте рычагов 16 и 17 В одну сторону одновременно. Направление поворота обеспечивается подачей избыточного лавлеция в соответствующис полости гидроцилицдров 18 и9. Затем вращением электролви гателя 15 через цепную передачу 14 приводятся в движение массы вибратора 3, в результате вращения которых ца рычаг 11 Воздействует циклическая нагрузка, задаюцая последнему циклические колебательцые движения, преобразуемые ца ведомых валах 6 и 7...

Номер патента: 1530112

Опубликовано: 23.12.1989

Авторы: Асябрик, Ефимов

МПК: A01B 49/06, A01C 7/20

Метки: заделки, локальной, почву, удобрений

...12 нд корпхе гря;1 иля г. Дополнительно оси 11 прикрсгглецы к корпусу грялиля 7 поср,1 твом прижимов и и)лтов, помещенных в рдлидльныс иызы 13, выполненные цд корпусе грялиля 7.К.гин 4 выцолцец остдвным из двух частей, еп) верхняя часть 14 устдцов 1 ена 40 зд нижней частью 15, при этом к верхней часги 14 клин;1 1 рикреплены кроциггсйцы 16, ксторые пи )слтвом болтов 17 закреплсны на вертикдлсцых и.атинах 2, ны которых выпслцс цы огвертия 18 или пазы.Сцссоб локдлшвй заделки удобрений в пцву осушествлятся при работе устрой)вд следукицим образоч.Устдндвливг)кт глубину хода стрельчатой л,пы 3 цосрслствсм, например, закреплен ГО нд рамс 1 Опорного ко;)еса (не пока здцо) Соотвтственно глубине обработки и. рм 1 цец Нем к 1;нштейнов 16 по...

Номер патента: 1504537

Опубликовано: 30.08.1989

Авторы: Асябрик, Ефимов, Короткевич, Михайлов

МПК: G01M 13/02, G01M 17/007

Метки: испытания, машин, полноприводных, стенд, трансмиссий, транспортных

...направления посредством гидроцилиндра 15 двухстороннего деиствия или силового гидроцилиндра гидронавесной системы испытуемой полноприводной транспортной машины 7, В последнем случае наряду с узлами трансмиссии будут подвергаться испытаниям и узлы гидронавесной системы, При этом звенья замкнутого силового контура,расположенные с одного борта, будут перемещаться в одном направлении, а. звенья замкнутого силового контура, расположенные с другого борта - в противоположном направлении, Дифференциалы ведущих мостов будут выполнять функции реверсиврования. При изменении давления в полостях гидроцилиндра 15 по заданной программе обеспечивается нагружение трансмиссии с широким диапазоном амплитуд и частот колебаний нагрузки, С использованием...

Номер патента: 1456027

Опубликовано: 07.02.1989

Авторы: Асябрик, Бохан, Кулащик, Лептеев, Майданик, Мигаль, Сукач, Терешкович

МПК: A01B 15/14

Метки: многокорпусный, навесной, плуг

...на вертикальном шарнире 25 полевого колеса 26. Тяга 17 через регулируемую .по длине штангу 27 шарнирно связана с одним из плеч двуплечего рычага 28, который смонтирован на брусе 6 Другое плечо рычага 28 шарнирно связано с тягой 13. Положение колеса 21 по вертикали регулируется винтовой парой 29.Тяга 30 шарниром 31 связана с бру- . сом 4 и шарниром 32 с верхней частью навесного устройства 1 для перевода плуга в транспортное положение. На - весное устройство 1 включает гибкую регулируемую по длине тягу 33 для догрузки заднего моста трактора частью вертикальных сил, действующих на плуг, и регулирования глубины пахоты передних плужных корпусов 11. На продольном брусе 4 установлен гидроцнлиндр 34 поворота, шток которого шарнирно связан...

Номер патента: 1318177

Опубликовано: 23.06.1987

Авторы: Асябрик, Ефимов

МПК: A01B 15/14

Метки: плуг

...связан с частью 16 стакана 15 со стороны его торца посредством резьбового соединения и контргайки 21, а стержень 20 связан со стороны другого торца с частью 17 стакана 15 с возможностью свободного продольного перемегцения относительно стакана 15 и подпружинен относительно его при помощи упругого элемента 22. Последний выполнен в гиде пружины, свободно установлен на стержне 20 и взаимодействует через свободно посаженные на стержень 20 втулки 23 и 24 с кольцевым буртиком стержня 20 и буртиком части 16 стакана 15. Для регулирования жесткости упругого элемента 22 на конце стержня 20 расположены гайка 25 с контргайкой 26, взаимодействующие с упругим элементом 22 через втулку 24. Для доступа к гайкам 25 и 26 часть 16 стакана 15 выполнена с...

Номер патента: 1236336

Опубликовано: 07.06.1986

Авторы: Асябрик, Беляк, Новиков, Хомяков

МПК: G01L 5/13

Метки: горизонтальной, машин, навесных, силы, сопротивления, тягового

...один зацеп динамометра 21, другой зацеп которого шарнирнО соединен с кронштейном 22, закрепленным на корпусе 1. При этом серьга 20 выполнена с продолговатым отверстием 23, обеспечивающим некоторый люфт в соединении зацепа динамометра 21 с тягой 15. При верхнем положении тяги 15 динамометр 21 нагружен, а при нижнем - разгружен.Для предохранения динамометра 21 от перегрузок при транспортировке с навешенным орудием в устройство введен арретир 24, который состоит иэ закрепленного на корпусе 1 кронштейна 25 с резьбовой втулкой 26,в которой установлен регулировочный винт 27, расположенный над упором 19. Зазор Ь (фиг. 2) между регулиро" ночным винтом 27 и упором 19 в зависимости от режима работы устанавливают равным нулю или допустимой...

Номер патента: 1209055

Опубликовано: 07.02.1986

Авторы: Асябрик, Кулащик, Лептеев, Лептеева, Мигаль, Топленкин, Ханко

МПК: A01B 69/04

Метки: автоматическим, параметров, плуг, плужной, поверхности, регулированием

...опирается на опорное колесо 26, регулируемое по высоте винтовым ме(анизмом 27.Упорный винт 28 и винтовое устройство 29 обеспечивают регулировку соответствец)10 п 1 ирины захвата Илу Га и пути заГлублсциялуга.Плуг работает сг)ЛуопРм образом. 45 При разгоне агрегата упорно колесочерез зубчсгос колесо 2 и шестерню 3 псрс- ЕЕСт;З) 3(СИС С ВОЗР а СТ 210 Псй Чс)сто ой врацспия насосу 5, который являсгся чувств ИТСЛ ЦЫ М ЭГМСНТОМ РС У Л И РУ О ЩЕГО ) СТРОЙ - ства и суж)т для преобразования пер- мсцной частоты врашсция в пропорциональный частоте расход масла. Переменный поток масла, поступаюпеий в цилиц,ер-лемпфср 7 со стороны бесштоковой полости и лроссслируемый через отверстие 9 в порпне 8, создает переменное усилие на поршень,...

Номер патента: 1090273

Опубликовано: 07.05.1984

Авторы: Асябрик, Думай, Лептеев, Мигаль, Яновский

МПК: A01B 15/14

Метки: корпусов, плуг, регулируемой, установкой

...данного плуга является невозможность снижения тягового сопротивления с сохранением качества вспашки при изменении условий вспаш ки, так как происходит изменение лишь отдельных параметров установки корпуса.Цель изобретения - снижение тягового сопротивления при сохРанении качества вспашки.Поставленная цель достигается тем, что в плуге с регулируемой установ" кой корпусов стойка каждого плужного корпуса установлена на раме посред ством вертикального шарнира и соединена с башмаком горизонтальным шарниром.На чертеже изображен предлагаемый плуг с регулируемой установкой кор пусов.Плуг состоит из рамы 1 и плужных корпусов 2, каздый иэ которых имеет стойку 3, установленную на раме 1 посредством вертикального шарнира 450 башмак 5, связанный со...

Номер патента: 1055390

Опубликовано: 23.11.1983

Авторы: Асябрик, Ефимов

МПК: A01D 33/08

Метки: камней, комков, корнеклубнеплодов, отделения, почвенных

...механизмом 6 привода ее в колебательное движение и. снабжена упругим покрытием 7, имеющим уменьшающуюся в направлении к щетке делителя 2 жесткость, что обеспечивается выполнением покрытия 7, например, из резины переменной толщины. Отражатель 5 установлен, например, на опорах 8 посредством направляющих 9 и пружин 1 О, при этом длина пружин выполнена регулируемой посредством гайки 11. Возможны также варианты подвески отражателя 5 посредством шарнира 12 или посредством пластинчатой пружины 13. Устройство содержит транспортер 14 корнеклубнеплодов и транспортер 15 примесей.Устройство работает следующим образом.Очищаемая масса подается транспортером 1 на упругое покрытие 7 колеблющегося отражателя 5. При этом корнеклубнеплоды,...

Номер патента: 940669

Опубликовано: 07.07.1982

Авторы: Асябрик, Белов, Деркач, Дьяченко, Стефанович

МПК: A01B 39/16

Метки: междурядий, орудие

...окружностям 5 и 6. Попарно расположенные дисковые рабочие органы размещены противоположньх сторон грядиля 2 и установлены под противоположными углами атаки. При этом дисковые рабочие органы 20 3 первого ряда обращены рабочими поверхностями к грядцлю 2, а дисковые рабочие органы 3 второго ряда - от грядиля. Попарно установленные рабочие органы 3 смещены один относительно другого 25 по длине грядиля 2.Орудие работает следующим образом.Грядили 2 устанавливаются между рядами растений 7, Диски первого ряда, обращенные рабочими поверхностями к гряЗ 0 дилю 2, работают всвал, подрезают почву940669 Формула изобретения 2. Авторское свидетельство СССР1. Орудие для обработки междурядий, З 0349370, кл. А 01 В 39/16, 1971 (прото- содержащее...

Номер патента: 911542

Опубликовано: 07.03.1982

Авторы: Асябрик, Беляк, Кусмерский, Петровский, Шляга

МПК: G06F 17/40

Метки: параметров, регистрации

...16 появляется сит нал, открывающий их, при этом на выхо дах последних появляется код значения параметра (давления пара), который пос тупает на входы блока 8 регистрации и входы блока 10 сравнения для контроля выхода 6 рабочий режим путем сравнения с заданными значениями, характеризующими рабочий режим, При совпадении значения параметра с одним из заданных значений на выходе блока 10 появляется сигнал, которым через блок 1 управ, ления запускается блок 8 ;регистрации, регистрирующий признак параметра с шифратора 1 1 и значение измеренного параметра (давления пара). По окончании регистрации параметра с выхода блока 1 управления на управляющий вход вентилей 18 поступает сигнал, открывающий последние и одновременно подается команда на...

Номер патента: 895736

Опубликовано: 07.01.1982

Авторы: Асябрик, Афанасьев, Дьяченко, Ефимов

МПК: B60K 17/32

Метки: конечная, передача, средства, транспортного

...ох 5 ю го 25 эо 35 40 45 50 55 ватывания крышкой 17 фланца моста 10не является обязательным) .Для дополнительного демпфированияразмахов колебаний вала-ступицы 1в крышке 17 со стороны фланца валаступицы 1 могут быть установлены тормозные колодки 19, каждая иэ которыхснабжена фрикционной накладкой 20и штоком 21,. имеющим опорную шайбу22. Шток 21 насквозь проходит внутристакана, состоящего из двух частей23 и 24,Часть 23 стакана снабжена наружным буртиком 25 и установлена в крышке 17, а часть стакана 24 снабженавнутренним буртиком 26 и установленана резьбе 27 на части 23 стакана.Между тормозной колодкой 19 и буртиком 26 части 24 стакана установленацилиндрическая пружина сжатия 28, амежду валом-ступицей 1 и картероммоста 10 установлено...

Номер патента: 865191

Опубликовано: 23.09.1981

Авторы: Асябрик, Дьяченко, Ефимов, Колодич, Михайлов, Стефанович

МПК: A01D 41/127

Метки: автоматический, барабана, загрузки, комбайна, рабочего, регулятор, самоходного

...17 представляет собой скользящую регулируемую пару, выполненную в виде, например, винтового соединения 19, служащую одновременно задающим устройством, для чего на винте 20 имеется рукоятка 21 регулирования, Другой шарнир 22 рычага 17 соединяется звеном 23 с системой 24 регулирования, например педалью регулирования рабочего объема камер гидронасоса. Фиксирующий механизм состоит из заика 25 и стопорного устройства 26, фиксатор 27 которого связан со штоком 28 замка 25 гибким тросиком 29 Замок 25 включает в себя шток 20 с закрепленнищ в нем тросиком 29 и втулку 30, в которой выполнены попарно четыре паза 31 и 32 под углом 90 О так, что в них могут располагаться два диаметрально расположенных упора 33 штока 28. Пазы 31 имеют меньшую...

Номер патента: 859852

Опубликовано: 30.08.1981

Авторы: Асябрик, Афанасьев, Голушко, Дьяченко, Ефимов, Индман, Колодич, Матюто, Сорокин, Трофимук

МПК: G01M 19/00

Метки: аппаратов, гидравлический, испытания, машин, нагружатель, режущих, стенду, уборочных

...,иа шток поршня, в зависимости от 1Гидравлический нагружатель представляет собой гидроцилиндр 1, у которого два нагнетательных канала (а) и (в) снабжены дросселями 2 и 3 и два радиально расположенных перепускных канала (с) и (б) связаны общим масляным баком 4. В поршне 5 выполнены две одинаковые проточки 6 и 7, расположенные симметрично относительно его торцов, имеющие выход к стенкам гидроцилиндра 1 и связанные продольными каналами (е) и (х) с полостями последнего. При этом длина каждого продольного канала (е) и (х) соответствует величине хода поршня 5 под нагрузкой (участок (А) графика фиг. 2), ширина полостей 6 15 и 7 соответствует величине свободного хода поршня 5 участки (Б) и (В) графика (фиг. 2), а расстояние между...

Номер патента: 843828

Опубликовано: 07.07.1981

Авторы: Асябрик, Белов, Дьяченко, Ефимов

МПК: A01D 43/00, A01D 43/12

Метки: агрегат, жатвенно-лущильный

...10 2 навешена на трактор 1 фронтально, а лущильник 3 - на механизм задней навески.Каждая дисковая граблина 5 закреплена на кронштейне 6 в горизонтальном шарнире 7, Кронштейн 6 соединен с рамой лу щильника 3 через вертикальный шарнир 8,снабженный стопорным винтом 9. Привод дисковых граблин 5 осуществлен от крайних почвообрабатывающих органов (дисков, ножей, зубьев и т. п.) через гибкий вал 10, а их высота установки и угол атаки регулируются перестановкой кронштейнов 6 в вертикальных шарнирах 8.Работает жатвенно-лущильный агрегатследующим образом. При поступательном движении и включенном вале отбора мощности трактора 1 жаткой 2 срезается хлебная масса и укладывается в валок на образовавшуюся стерню. Следующий сзади трактора 1 лущильник 3...

Номер патента: 753379

Опубликовано: 07.08.1980

Авторы: Андрияшин, Асябрик, Белов, Гордиенко, Дьяченко

МПК: A01C 7/00

Метки: высева, процесса

...2 с расположенным между ними раструбом 3 корпуса сошника, на боковых стенках которого закреплены 25 пластины емкостного датчика 4, а на задней стенке - поворотный направи- тель 5 и тяга 6 исполнительного ме ханизма с возвратной пружиной 7. Провода 8 соединяют пластины датчика 4 с усилителем исполнительного механиз- ма. Направитель 5 установлен с возможностью поворота вокруг оси 9, расположенной на задней стенке корпуса сошника, и соединен с тягой б исполнительного механизма шарниром. Кро, - ме того, сеялка оснащена резонансными усилителями, подключенными к бортовой сети трактора, сигнализирующей аппаратурой (лампочки, звонки и исполнительным механизмом злектромеха О нического, электрогидравлического или электропневматического типа....
