Стенд для испытания уплотнений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1008541
Авторы: Гайворонский, Зиновьев, Пындак, Тепляков
Текст

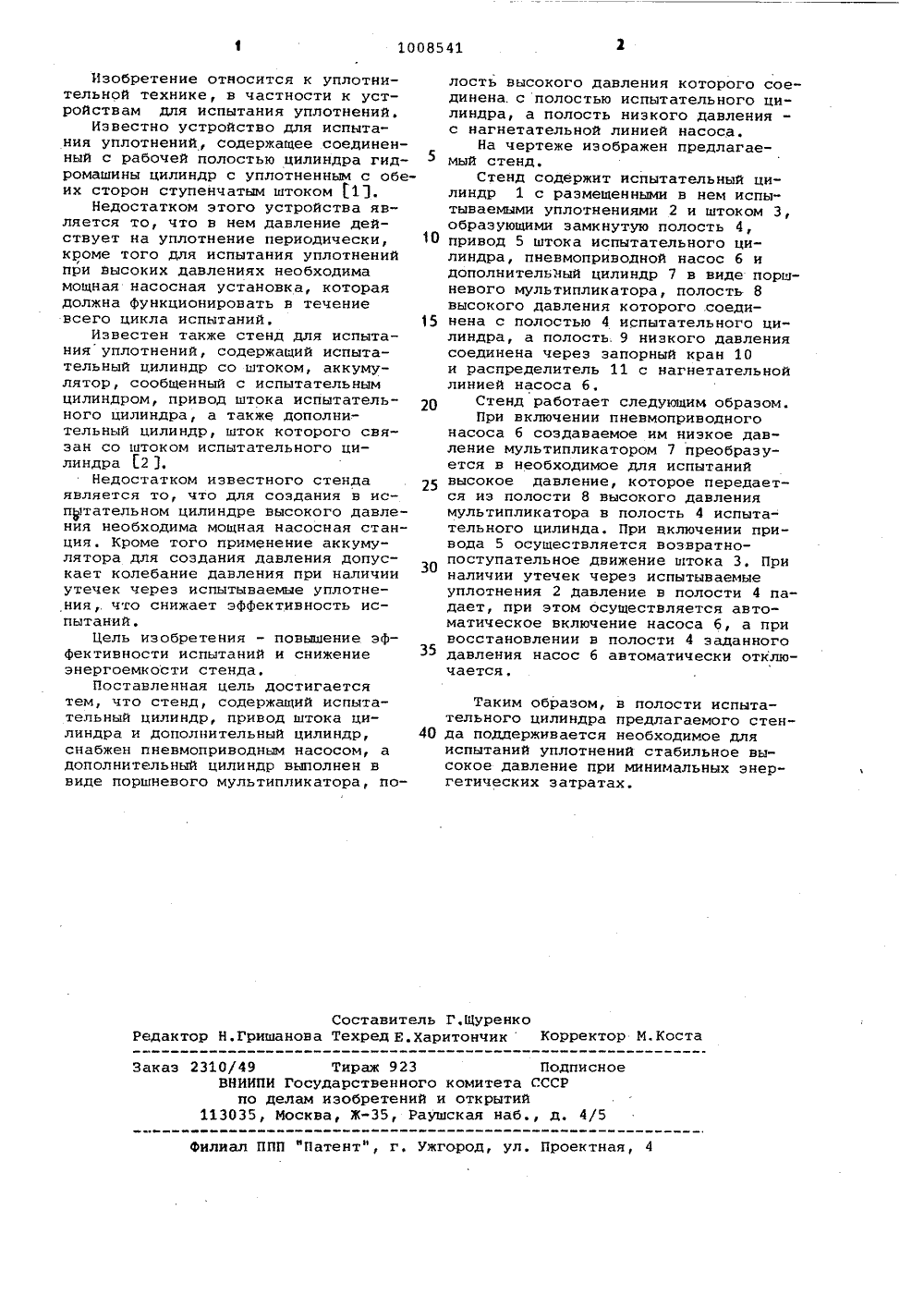

Ву,1 008541, А СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 15 00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН Й ИСАНИЕ ИЗОБРЕТЕНИВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) СТЕНД ДЛЯ ИСПЫТАНИЯ УП НЕНИЙ, содержащий испытательныйлиндр, привод штока цилиндра и полнительный цилиндр, о т л щ и й с я тем, что, с цел щения эффективности испытан жения энергоемкости, стенд пневмоприводным насосом, а тельный цилиндр выполнен в невого мультипликатора, пол сокого давления которого со ,с полостью испытательного и а полость низкого давления гнетательной линией насоса. 512В.И.Пындовьевод бурово 3, Бюл. В воронский и В,М.Зи адский за(088.8)рское свидетельство СССС 01 М 13/00, 1966.кое свидетельство СССРГ 1615/00, 1977 ичаюью повыий и сниснабжен. дополни виде порю ость выединена илиндра, - с на1008541 25 Составитель Г,ЩуренкоРедактор Н.Гришанова Техред Е,харитончикКорректор М.Коста Заказ 2310/49 Тираж 923 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к уплотнительной технике, в частности к устройствам для испытания уплотнений,Известно устройство для испытания уплотнений, содержащее соединенный с рабочей полостью цилиндра гидромашины цилиндр с уплотненным с обеих сторон ступенчатым штоком 13.Недостатком этого устройства является то, что в нем давление действует на уплотнение периодически, 10кроме того для испытания уплотненийпри высоких давлениях необходимамощная насосная установка, котораядолжна функционировать в течениевсего цикла испытаний, 15Известен также стенд для испытания уплотнений, содержащий испытательный цилиндр со штоком, аккумулятор, сообщенный с испытательнымцилиндром, привод штока испытательного цилиндра, а также дополнительный цилиндр, шток которого связан со штоком испытательного цилиндра 2 3.Недостатком известного стендаявляется то, что для создания в испытательном цилиндре высокого давления необходима мощная насосная станция. Кроме того применение аккумулятора для создания давления допускает колебание давления при наличииутечек через испытываемые уплотнения,. что снижает эффективность испытаний,Цель изобретения - повышение эффективности испытаний и снижениеэнергоемкости стенда.Поставленная цель достигаетсятем, что стенд, содержащий испытательный цилиндр, привод штока цилиндра и дополнительный цилиндр, 40снабжен пневмоприводным насосом, адополнительный цилиндр выполнен ввиде поршневого мультипликатора, полость высокого давления которого соединена. с полостью испытательного цилиндра, а полость низкого давления -с нагнетательной линией насоса.На чертеже изображен предлагаемый стенд,Стенд содержит испытательный цилиндр 1 с размещенными в нем испытываемыми уплотнениями 2 и штоком 3,образующими замкнутую полость 4,привод 5 штока испытательного цилиндра, пневмоприводной насос б идополнительчый цилиндр 7 в виде поршневого мультипликатора, полость 8высокого давления которого .соединена с полостью 4 испытательного цилиндра, а полость. 9 низкого давлениясоединена через эапорный кран 10и распределитель 11 с нагнетательнойлинией насоса б.Стенд работает следующим образом.При включении пневмоприводногонасоса б создаваемое им низкое давление мультипликатором 7 преобразуется в необходимое для испытанийвысокое давление, которое передается иэ полости 8 высокого давлениямультипликатора в полость 4 испытательного цилинда. При включении привода 5 осуществляется воэвратнопоступательное движение штока 3. Приналичии утечек через испытываемыеуплотнения 2 давление в полости 4 падает, при этом осуществляется автоматическое включение насоса б, а привосстановлении в полости 4 заданногодавления насос б автоматически отключается. Таким образом, в полости испытательного цилиндра предлагаемого стенда поддерживается необходимое для испытаний уплотнений стабильное высокое давление при минимальных энергетических затратах.
СмотретьЗаявка
3389979, 08.02.1982
ВОЛГОГРАДСКИЙ ЗАВОД БУРОВОЙ ТЕХНИКИ
ГАЙВОРОНСКИЙ БОРИС ПЕТРОВИЧ, ПЫНДАК ВИКТОР ИВАНОВИЧ, ТЕПЛЯКОВ ЮРИЙ ПЕТРОВИЧ, ЗИНОВЬЕВ ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: F16J 15/00
Метки: испытания, стенд, уплотнений
Опубликовано: 30.03.1983
Код ссылки
<a href="https://patents.su/2-1008541-stend-dlya-ispytaniya-uplotnenijj.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания уплотнений</a>
