Уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1492133
Авторы: Бобров, Данилейко, Зиневич, Марцинковский, Черепов
Текст

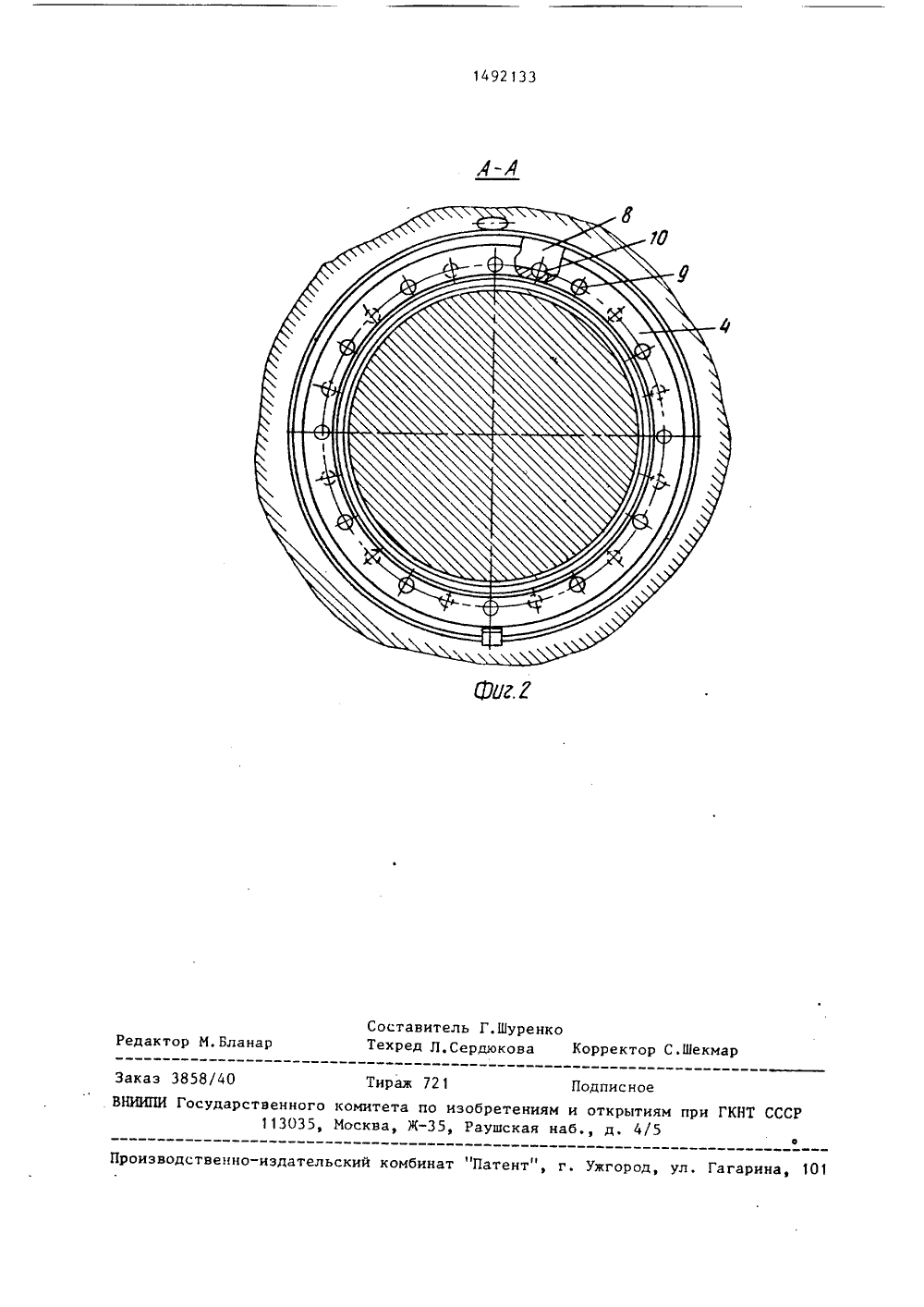

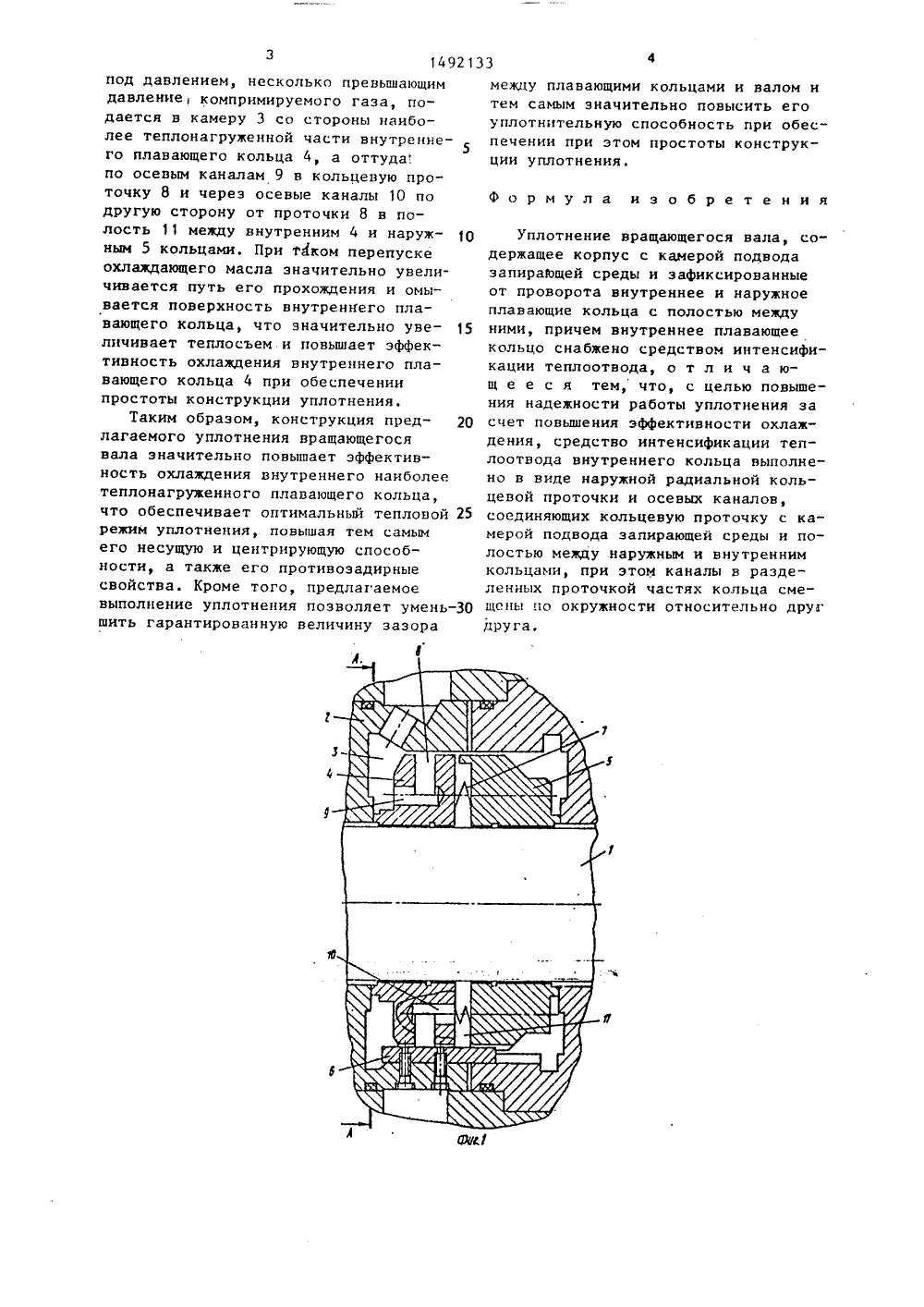

под давлением, несколько превышающим давление компримируемого газа, подается в камеру 3 со стороны наиболее теплонагруженной части внутренне 5 го плавающего кольца 4, а оттуда.по осевым каналам 9 в кольцевую проточку 8 и через осевые каналы 10 по другую сторону от проточки 8 в полость 11 между внутренним 4 и наруж ным 5 кольцами. При таком перепуске охлаждающего масла значительно увеличивается путь его прохождения и омывается поверхность внутреннего плавающего кольца, что значительно уве личивает теплосъем и повышает эффективность охлаждения внутреннего плавающего кольца 4 при обеспечении простоты конструкции уплотнения.Таким образом, конструкция пред лагаемого уплотнения вращающегося вала значительно повышает эффективность охлаждения внутреннего наиболее теплонагруженного плавающего кольца, что обеспечивает оптимальный тепловой 25 режим уплотнения, повышая тем самым его несущую и центрирующую способности, а также его противоэадирные свойства. Кроме того, предлагаемое выполнение уплотнения позволяет уменьшить гарантированную величину зазора между плавающими кольцами и валом и тем самым значительно повысить его уплотнительную способность при обеспечении при этом простоты конструкции уплотнения.формула и э о б р е т е н и яУплотнение вращающегося вала, содержащее корпус с камерой подвода запирающей среды и зафиксированные от проворота внутреннее и наружное плавающие кольца с полостью между ними, причем внутреннее плавающее кольцо снабжено средством интенсификации теплоотвода, о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы уплотнения за счет повышения эффективности охлаждения, средство интенсификации теплоотвода внутреннего кольца выполнено в виде наружной радиальной кольцевой проточки и осевых каналов, соединяющих кольцевую проточку с камерой подвода запирающей среды и полостью между наружным и внутренним кольцами, при этом каналы в разделенных проточкой частях кольца смещены по окружности относительно другдруга.1492133 Составитель Г.ШуренкоТехред Л,Сердюкова Корректор С.Шекмар Редактор М,Бланар Тираж 721 Заказ 3858/40 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Ю
СмотретьЗаявка
4311478, 30.09.1987
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ КОМПРЕССОРНОГО МАШИНОСТРОЕНИЯ
МАРЦИНКОВСКИЙ ВАСИЛИЙ СИГИЗМУНДОВИЧ, ЧЕРЕПОВ ЛЕОНИД ВЛАДИМИРОВИЧ, БОБРОВ НИКОЛАЙ ИВАНОВИЧ, ДАНИЛЕЙКО ВЛАДИМИР ИВАНОВИЧ, ЗИНЕВИЧ ГЕННАДИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16J 15/44
Метки: вала, вращающегося, уплотнение
Опубликовано: 07.07.1989
Код ссылки
<a href="https://patents.su/3-1492133-uplotnenie-vrashhayushhegosya-vala.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение вращающегося вала</a>
