Торцовое уплотнение

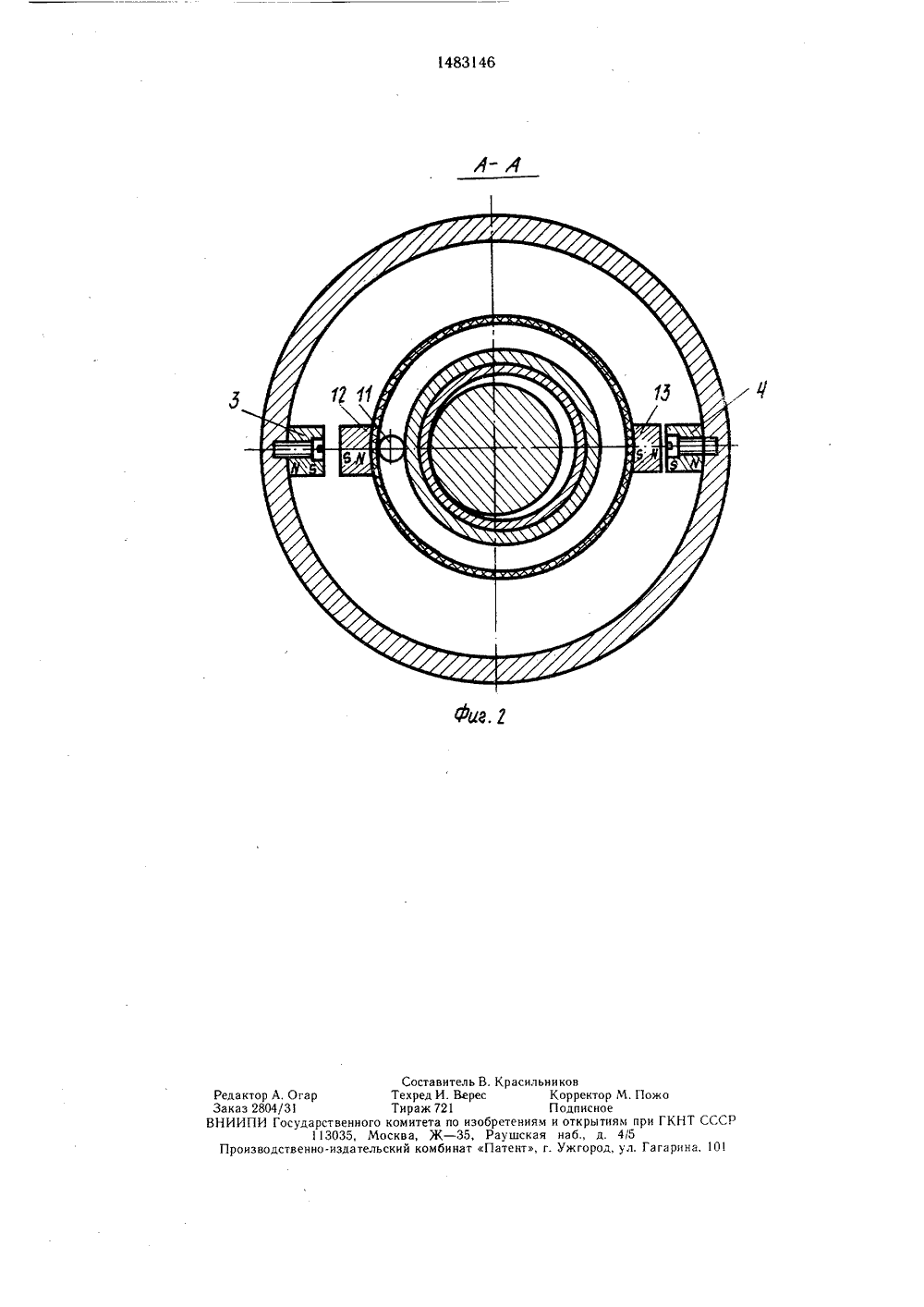

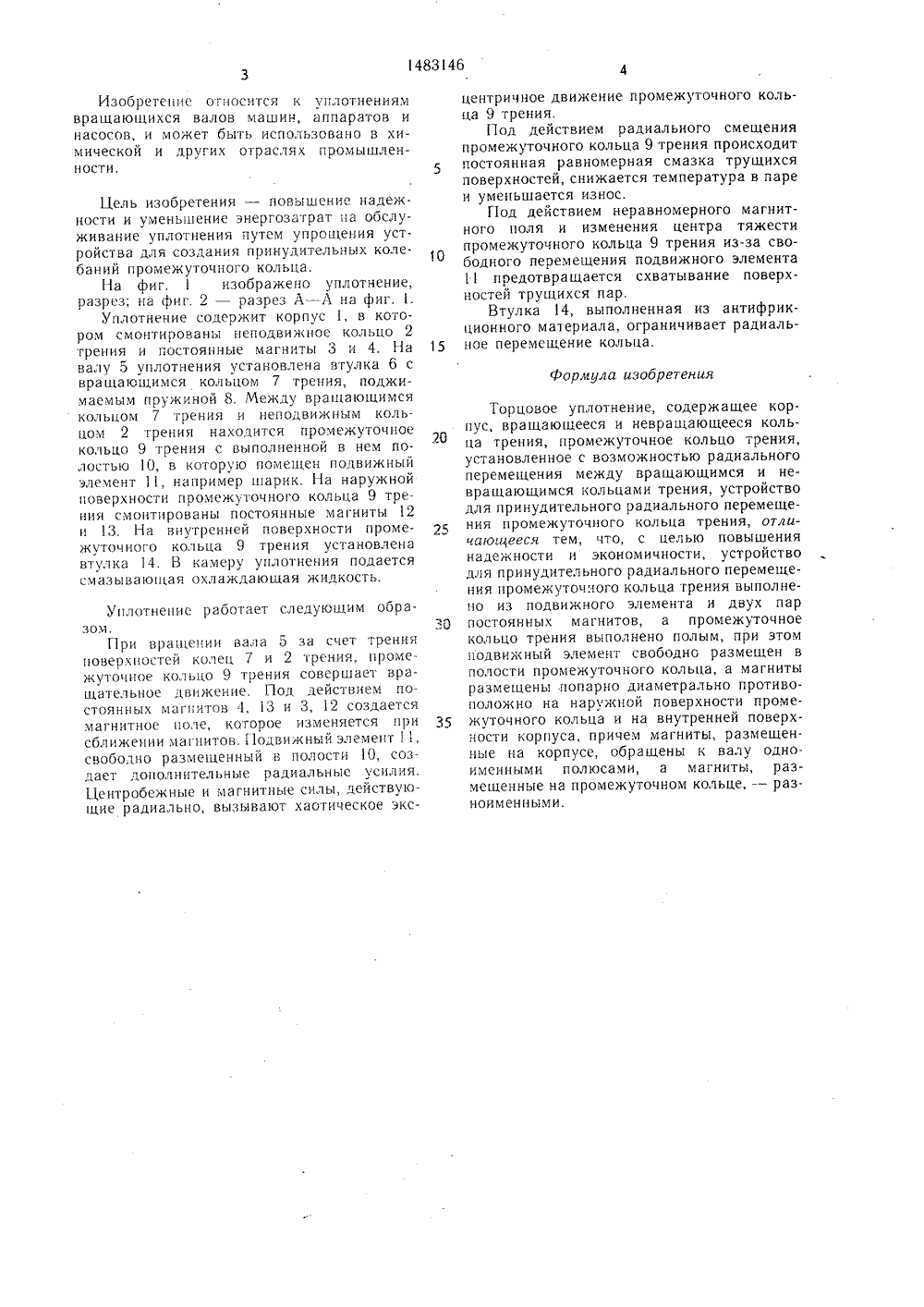

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 148314 СЮ 4 Е 16 1 15 34 ОБРЕТЕ ПИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТ(71) Дзержинский филиал Ленинградскогонаучно-исследовательского и конструкторского института химического машиностроения(57) Изобретение относится к торцовым уплотнениям вращающихся валов и может бытьиспользовано в химической и других отраслях промышленности, Цель изобретения -повышение надежности и уменьшение энергозатрат за счет обеспечения принудительного перемещения промежуточного кольца трения без применення дополнительно; о электродвигателя магнитным полем, создаваемым постоянными магнитамн н центробежными силами. Под действием постоянных магнитов 4, 13 и 3, 12 создается маннтное поле, которое изменяется при вращении промежуточного кольца 9 трения за счет сил трения. Г 1 рн взанмолействнн магнитов создаются радиальные усилия. Подвижный элемент1, свободно размещенный в полости 10 промежуточного кольца 9, создает дополнительные радиальные усння за счет центробежных сил Центробежные н магнитные силы вызывают хаотическое эксцентричное движение промежуточного кольца 9 трения, что улучшает режим трения трущихся поверхностей, 2 ил.Изобретение относится к уплотнениям вращающихся валов машин, аппаратов и насосов, и может быть использовано в химической и других отраслях промышленности.Цель изобретения - повышение надежности и уменьшение энергозатрат на обслуживание уплотнения путем упрощения устройства для создания принудительных колебаний промежуточного кольца.На фиг.изображено уплотнение, разрез; на фиг. 2 - разрез Л - А на фиг. 1.Уплотнение содержит корпус 1, в котором смонтированы неподвижное кольцо 2 трения и постоянные магниты 3 и 4. На валу 5 уплотнения установлена втулка 6 с вращающимся кольцом 7 трения, поджимаемым пружиной 8. Между вращающимся кольцом 7 трения и неподвижным кольцом 2 трения находится промежуточное кольцо 9 трения с выполненной в нем полостью 1 О, в которую помещен подвижный элемент 11, например шарик. На наружной поверхности промежуточного кольца 9 трения смонтированы постоянные магниты 12 и3. На внутренней поверхности промежуточного кольца 9 трения установлена втулка 14. В камеру уплотнения подается смазывающая охлаждающая жидкость.Уплотнение работает следующим образом.При вращении вала 5 за счет трения поверхностей колец 7 и 2 трения промежуточное кольцо 9 трения совершает вращательное движение. Под действием постоянных магнитов 4, 13 и 3, 12 создается магнитное поле, которое изменяется при сближении магнитов. 1 одвижный элемент1, свободно размещенный ь полости 10, создает дополнительные радиальные усилия. Центробежные и магнитные силы, действующие радиально, вызывают хаотическое эксцентричное движение промежуточного кольца 9 трения.Под действием радиального смещенияпромежуточного кольца 9 трения происходит постоянная равномерная смазка трущихся поверхностей, снижается температура в паре и уменьшается износ.Под действием неравномерного магнитного поля и изменения центра тяжести промежуточного кольца 9 трения из-за свободного перемещения подвижного элемента 11 предотвращается схватывание поверхностей трущихся пар.Втулка 14, выполненная из антифрикционного материала, ограничивает радиаль ное перемещение кольца,Формула изобретенияТорцовое уплотнение, содержащее корпус, вращающееся и невращаюшееся кольца трения, промежуточное кольцо трения, установленное с возможностью радиального перемещения между вращающимся и не- вращающимся кольцами трения, устройство для принудительного радиального перемещения промежуточного кольца трения, отличающееся тем, что, с целью повышения надежности и экономичности, устройство для принудительного радиального перемещения промежуточного кольца трения выполнено из подвижного элемента и двух пар 3 постоянных магнитов, а промежуточноекольцо трения выполнено полым, при этом подвижный элемент свободно размещен в полости промежуточного кольца, а магниты размещены попарно диаметрально противоположно на наружной поверхности проме жуточного кольца и на внутренней поверхности корпуса, причем магниты, размещенные на корпусе, обращены к валу одноименными полюсами, а магниты, размещенные на промежуточном кольце, - разноименными,483146 Фиг ьВ. Крес Составите Техред И. Ве Тираж 721 о комитета по Москва, Ж - 3 ьский комбинаильин Редактор А. ОгарЗаказ 2804/31НИИПИ Государственно113035,Производственно-издате П изобретениям и 5, Раушская т Патент, г. оврректор М. Пожодписноеоткрытиям при ГКНТ СССаб., д. 4/5жгород, ул. Гагарина, 1 О
