Номер патента: 1738162

Опубликовано: 07.06.1992

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Соболев, Спасибкин, Черкасов, Шерстобитов

МПК: A01G 25/09

Метки: опора, шагающая

...3, связанный карданами 4 с редукторами 5, на валу которых с двух сторон установлены поворотные стойки 6, выполненные в виде шарнирно-рычажных механизмов лямбдообразного типа. Каждая поворотная стойка 6 шарнирно через резьбовую втулку 7, винтовую ось 8 связана с башмаком 9. Винтовая ось 8 закреплена штифтом 10. Кривошип 11 резьбовой втулки 7 реэьбовой стяжкой переменной длины 12 шарнирно связан с рычагом 13, который шарнирно связан с рычагом 14. Рычаг 14 шарнирно связан с поворотной стойкой 6. Рычаг 13, дополнительный рычаг 14, поворотная стойка 6 и башмак 9 образуют параллелограмм,Шагающая опора дождевальной машины работает следующим образом.Мотор-редуктор 3 передает крутящий момент карденами 4 на редукторы 5, выходные валы...

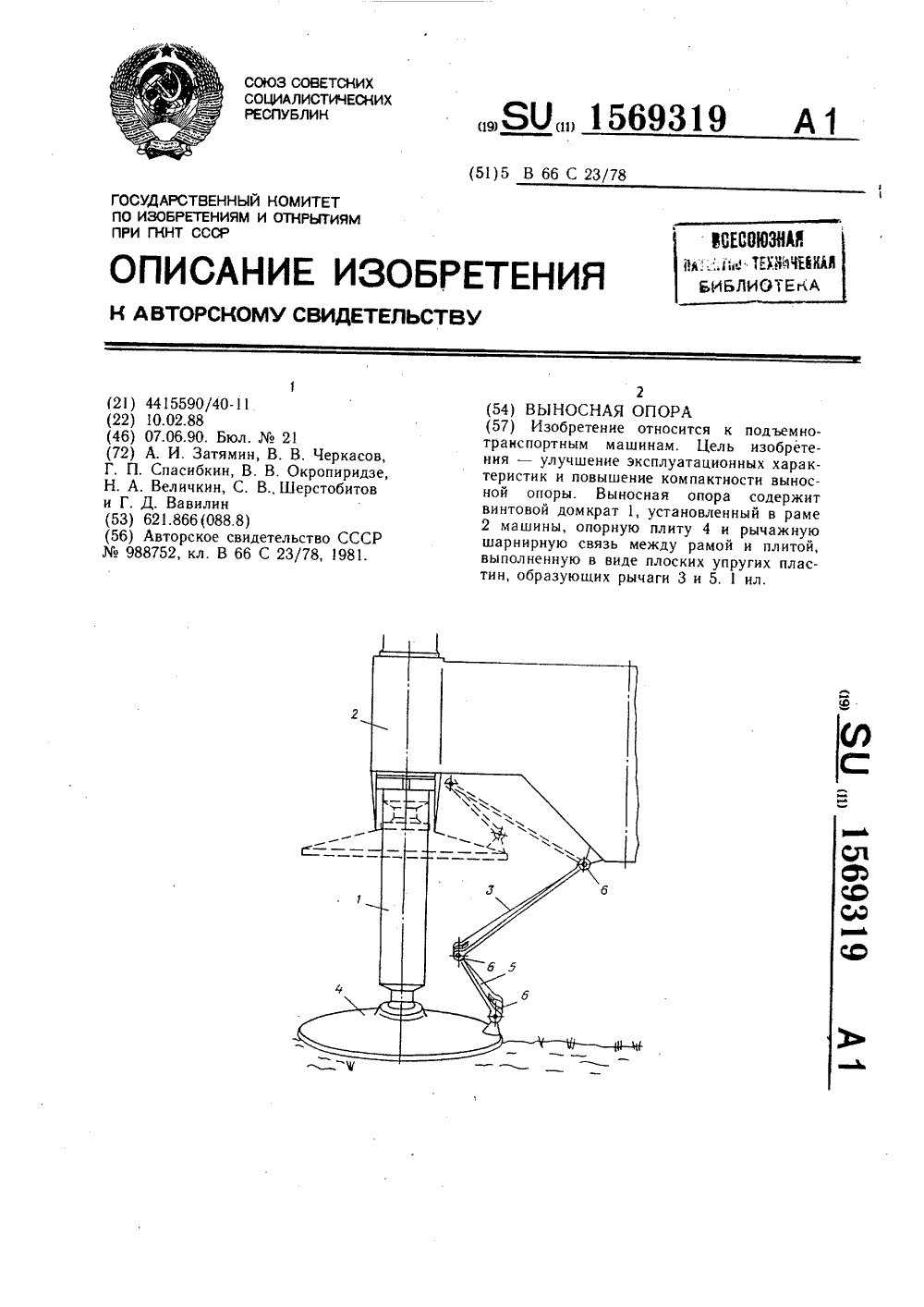

Номер патента: 1569319

Опубликовано: 07.06.1990

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Спасибкин, Черкасов, Шерстобитов

МПК: B66C 23/78

Метки: выносная, опора

...содержит винтовой домкрат 1, установленный на раме 2 машины,на которой закреплен рычаг 3. Опорнаяплита 4 установлена на штоке домкрата1 и связана с рычагом 5, который соединеншарнирно с рычагом 3. Рычаги 3 и 5 шарнирно соединены с плитой 4 и рамой 2 междусобой с помощью шарниров 6, причемдлина рычага 3, связанного с рамой 2,больше, чем длина рычага 5, связанногос плитой 4. Рычаги 3 и 5 выполнены плоскими в виде упругих пластин. 20, Шарниры выполнены с горизонтальнымиосями.Выносная опора работает следующим образом,В исходном положении домкрат 1 находится в сложенном состоянии и опорнаяплита 4 с рычагами 3 и 5 компактно располагаются в нише рамы 2 выше клиренсамашины, что не препятствует ее движению.При вывешивании машины домкрат 1...

Номер патента: 1490358

Опубликовано: 30.06.1989

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Соболев, Спасибкин, Черкасов

МПК: F16H 3/46

Метки: автоматическая, передача, планетарная

...таким образом, чтобыон входил в контакт с кулачком 10несколько ранее, чем с зубчатым колесом 11, Кулачок 9 имеет участок срадиусом В 1, как и на кулачке 13,Передача работает следующим образом,Если кулачок 9 сопрягается по радиусу В 1 с кулачком 13 (см. фиг,),то центральное зубчатое колесо 6 эаторможено, и вращение от входноговала 2 передается водилу 5 на выходной вал 12, при этом участок с В 1кулачка 13 скользит по участку с Б 1"5кулачка 9, зубчатое колесо не сцепляется с зубчатым сектором 15, и кулачки 10 и 14 не взаимодействуют.Передача работает как обычная передача типа 2 К-Н, и передаточное отно;шение можно подсчитать по формулег,1 =-+12згде Ез - число зубьев центральногозубчатого колеса 3;Е - число зубьев центральногозубчатого...

Номер патента: 1416432

Опубликовано: 15.08.1988

Авторы: Величкин, Затямин, Окропиридзе, Спасибкин, Черкасов, Шерстобитов

МПК: B66C 23/78

Метки: аутригер, грузоподъемной

...под действием торсиона 11 дотех пор, пока не начнет выдвигатьсяшток 3 с упорным диском 6, позволяятем самым разворачиваться четырехэвеннику, образованному нижней штангой 9, тягой 15 и рычагом 16. Еслидлина рычага 16 равна 1, тяги 150,28, нижней штанги 9 - 0,89, а расстояние между осями 28 и 14 - 0,06,то поворот тяги 15 до положения, параллельного оси домкрата (моментаокончания работы этого механизма,так как при дальнейшем ходе штока 3он оказывается освобожденным от действия упорного диска 6) совпадает супором нижней штанги в ограничитель22, чем исключается падение устройства при переходе в рабочее положение,После полного раскладывания устройства оси 12, 17 и 19 оказываются наодной прямой (досылатель 23 и упор21 способствуют этому) и в...

Номер патента: 1402741

Опубликовано: 15.06.1988

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Спасибкин, Черкасов

МПК: F16H 21/00

Метки: амплитуды, выходного, звена, колебаний, механизм, регулировкой, фазы, ходу, шарнирно-рычажный

...6;1. - длина первого промежуточного шатуна 10;1.З - длина второго промежуточного шатуна 11; 5 10 15 20 25 30 35 40 45 50.4 - длина первого дополнительного шатуна 18;Ь - длина второго плеча 15 ведомогокоромысла 12.При таком соотношении длин указанных звеньев в начальном положении, когда ось шарнира, связывающего шатуны 10 и 11, совмещена с осью шарнира, связывающего коромысло 6 с основанием 1, ось шарнира, связывающего второе плечо 8 коромысла 6 с шатуном 10, совмещена с осью шарнира, связывающего второе плечо 15 коромысла 12 с шатуном 11, а ползуны 4 и 5 занимают среднее положение, второе плечо 8 коромысла 6 и шатуны 1 О и 11 оказываются совмещенными, а угол между ними и вторым регулировочным шатуном 19 составляет...

Номер патента: 1321967

Опубликовано: 07.07.1987

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Спасибкин, Черкасов

МПК: F16H 21/00

Метки: амплитуды, выходного, звена, кулисно-рычажный, механизм, регулированием, фазы

...в 10среднем положении, общий вид; нафиг, 2 - сечение А-А на фиг. 1.Механизм содержит основание 1 сдвумя прямолинейными направляющими 2и 3, размещенные в них входное 4 и вы ходкое 5 звенья, установленную на основании с возможностью качания исвязанную с входным 4 и выходным 5звеньями круговую кулису 6 с камнем 7,вал 8, устройство регулировки, которое выполнено в виде рейки 9, параллельной оси вала, один конец которойсвязан с охватывающей вал управляющейвтулкой 10, и имеющих общую ось двухшестерен 11 и 12, Шестерня 11 взаимодействует с другим концом рейки, акамень кулисы выполнен с зубчатымсектором 13, взаимодействующим с шестерней 12, Управляющая втулка имеетвозможность взаимодействия с регулиро-ЗОвочным винтом 14.Механизм работает...

Номер патента: 1289808

Опубликовано: 15.02.1987

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Соболев, Спасибкин, Черкасов

МПК: B66F 3/40

Метки: гидравлический, домкрат

...гайки, находящиеся в зацепление с винтом, если они нагружены, и таким образом исключена возможность падения груза при ошибках в процессе управления домкратом.Выдвижение штока 2 домкрата происходит до тех пор, пока шток не дойдет до нижнего упора. Для фиксации штока гидродомкрата в крайних или каком-либо промежуточном положениях необходимо замкнуть тормозной механизм. Достаточно сбросить давление в штоковой полости домкрата (соединить ее со сливом напрямую). При этом управляющий поршень 5 под действием пружин возвратится в крайнее верхнее положение, одновременно прекратится силовое воздействие пружин на толкатели 6 и 7. Последние переместятся вверх вдоль оси домкрата и через наклонное соединение шип - паз сдвинут все части разрезанной...

Номер патента: 1231304

Опубликовано: 15.05.1986

Авторы: Величкин, Затямин, Окропиридзе, Прохоренко, Спасибкин, Черкасов

МПК: F16H 3/62, F16H 35/02, F16H 5/40 ...

Метки: автоматическая, передача, планетарная

...зубьями, несущее двухвенцовые сателлиты 4, 5 водило 6, соединенное с выходным валом 1, и два центральных колеса 7 и 8 с внутренними зубьями.Передача содержит также установленные на выходном валу 1 кулачки 9 и 10, кинематически связанные с центральными колесами 7 и 8 посредством зубчатых передач 11 и 12 два кривошипа 13 и 14 и шарнирно установленные на них два ролика 15 и 16, взаимодействующие с кулачками 9 и 10 соответственно. Кривошипы 13 и 14 установлены в корпусе 17 передачи на подшипниках. Профили кулачков 9 и 10 содержат два участка с разными радиусами К и К. Границы этих участков выбраны в соответствии с заданным законом измерения угловой скорости выходного вала 1 по углу его поворота, причем границы участка большого радиуса...

Номер патента: 1193343

Опубликовано: 23.11.1985

Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Спасибкин, Черкасов

МПК: F16H 21/00

Метки: амплитудой, выходного, звена, колебаний, кулисно-рычажный, механизм, регулируемыми, фазой, ходу

...кулисы. С втулкой 14 взаимодействует регулировочный винт 20. акая 7245/35 Тираж 897 Подписно НИКПИ лнал ПОП "Патент", г.Ужгород, ул.Проектная, 4 1Изобретение относится к машиностроению, а именно к кулисно-рычажным механизмам с регулировкой хода,выходного звена, и может быть использовано, в частности, в автоматических переналаживаемых устройствах.Цель изобретения - повышение точности работы механизма эа счет обеспечения возможности регулировкина ходу как амплитуды, так и фазыдвижения выходного звена, и егонадежности за счет исключения скольжения камня на кулисе в рабочемрежиме, что снижает стоимость .эксплуатационных расходов,На фиг.1 показана схема механизма; на фиг. 2 - устройство регулировки.ф Механизм содержит основание 1...

Номер патента: 1057722

Опубликовано: 30.11.1983

Авторы: Затямин, Москвина, Орешкова, Спасибкин, Черкасов

МПК: F16H 21/18

Метки: механизм, эксцентриковый

...11.Однако данный эксцентриковый механизм имеет небольшой диапазон передаваемыз законов движения и не позволяет решить задачу по осуществлению поочередных перемещений двух исполнительных звеньев от одного привода при поочередной фиксации одного из этих звеньев.Цель изобретения - расширение диапазона передаваемых законов движения.Указанная цель достигается тем, что эксцентриковый механизм, содержащий установленный на подшипниках в корпусе 25 эксцентриковый вал-кривошип, сопряженный с ним посредством роликов шатун-эксцентрик и исполнительное звено, шарнирно связанное с шатуном-эксцентриком и размещенное в направляющей корпуса, снабжен шарнирно связанным с шатуном-эксцентри 30 ком и также размещенным в направляющей корпуса...

Номер патента: 695959

Опубликовано: 05.11.1979

Авторы: Варфоломеев, Сергеев, Соболев, Спасибкин, Ходяков

МПК: B66D 1/36

Метки: канатов, лебедка, намотки, нескольких

...поджатая пружиной 16 через фрикционные 10 кольца 17 к опоре 2, Тормоз 14 предназначен для подтормаживания вала 3 при наматывании канатов 7, которые проходят с барабана 6 между натяжными роликами 9 и прижимными роликами 18 в направ ляющие трубки 19, Эти трубки изогнуты по обводным роликам 20 для выдачи канатов 7 в точках подвеса груза 21, И месте изгиба направляющие трубки 19 имеют вырез 22, так что канат 7 про ходит между обводным роликом 20 и стенкой трубки 19.Лебедка работает следующим образом.При сматывании каната 7 без груза вращение от барабана 6 через цепную передачу 4 и обгонную муфту 5 передается на вал 3, который через диски 11 и фрикционные кольца 10 передает вращение натяжным юликам 9.При беспетлевом сматывании и наматывании...

Номер патента: 640968

Опубликовано: 05.01.1979

Авторы: Лобачев, Спасибкин, Ходяков

МПК: B66F 3/08

Метки: винтовой, домкрат

...с тремя пояскамиф фдф и шефПроточки фа и "в" соединены отверстиями с поршневой полостью фл" тормоэа, а проточка "б" - со сливной магистралью,10На юнце золотника расположен нульустановитель, состоящий из цвух шайб.22, между которыми установлена пружина 23,Работает винтовой домкрат следующимобразом, При поцаче жидкости в гидромотор, масло одновременно поступает в нагнетательную полость, например жф, иперемещает золотник 21 по, стрелке фА",сжимая пружину 23, так, что золотниксдперекрывает поясками фд и фгф дренажот нагнетательной полости "ж" и одновременно открывает пояском "г" золотника"а", т,е, нагнетательная полость "ж" соЯединяется с поршневой полостью флф тордмова, и вал ручного привода растормажи.вается,Вращение гидромотора через...

Номер патента: 520469

Опубликовано: 05.07.1976

Авторы: Лобачев, Соболев, Спасибкин, Черкасов

МПК: F16D 11/10

Метки: выключаемая, кулачковая, муфта

...взаимодействующими с соответствующими шлицами ведущей полумуфты.Однако известные муфты не обеспечивают автоматического отключения ведущей полумуфты от ведомой и не безопасны в работе,е указан аналегич. -муфта снабторцовыми аимодейст, выполненкорпусной мейтом, уполумуфту и Цель изобретения - устране.ных недостатков известных муфтного назначения,Это достигается тем, чтожена втулкой, выполненной с, рапецеидальными зубьями, взвующими с ответными зубьямиными на торцовой поверхностидетали, и тягой с упрутим елеруго соединяющими ведущую пведущую втулку. сибкин и В, В, Черкасов520469 а Составитель А, ШаповаленкоТехред М. Ликович Корректор А. Гриценко едактор ильева Подписноев СССР ираж 1131ета Совета Мий и открытийкая наб., д. 002/22...

Номер патента: 426956

Опубликовано: 05.05.1974

Авторы: Васильев, Горгоц, Изобретени, Попов, Соболев, Спасибкин, Черкасов

МПК: B66F 1/06

Метки: винтовой, домкрат

...позволяющую сохранить ее центрирующий диаметр.Для обеспечения безопасной эксплуатации устройство ручного управления привода целе. сообразно выполнить в виде рычага переключения, соединенного с вилкой, разобщающей подвижную шестерню привода с редуктором, а при отключении перекрывающим отверстие к ручному приводу,На фиг. 1 изображен предлагаемый домИзооретение относится и может применяться в г ханизмах.Известны винтовые доз редуктор с приводом вин ложенным в корпусе, в направляющая втулка.Однако известные домк тельном весе и сложност правило, не имеют элект крытия шпоночных пазов технологического процесса от механического привода шедится в зацепление с шестеращении от двигателя 1 через и планетарный редуктор приводится во вращение...
