Механизм управления реверсированием вращательного движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1227873
Автор: Бородзуля
Текст

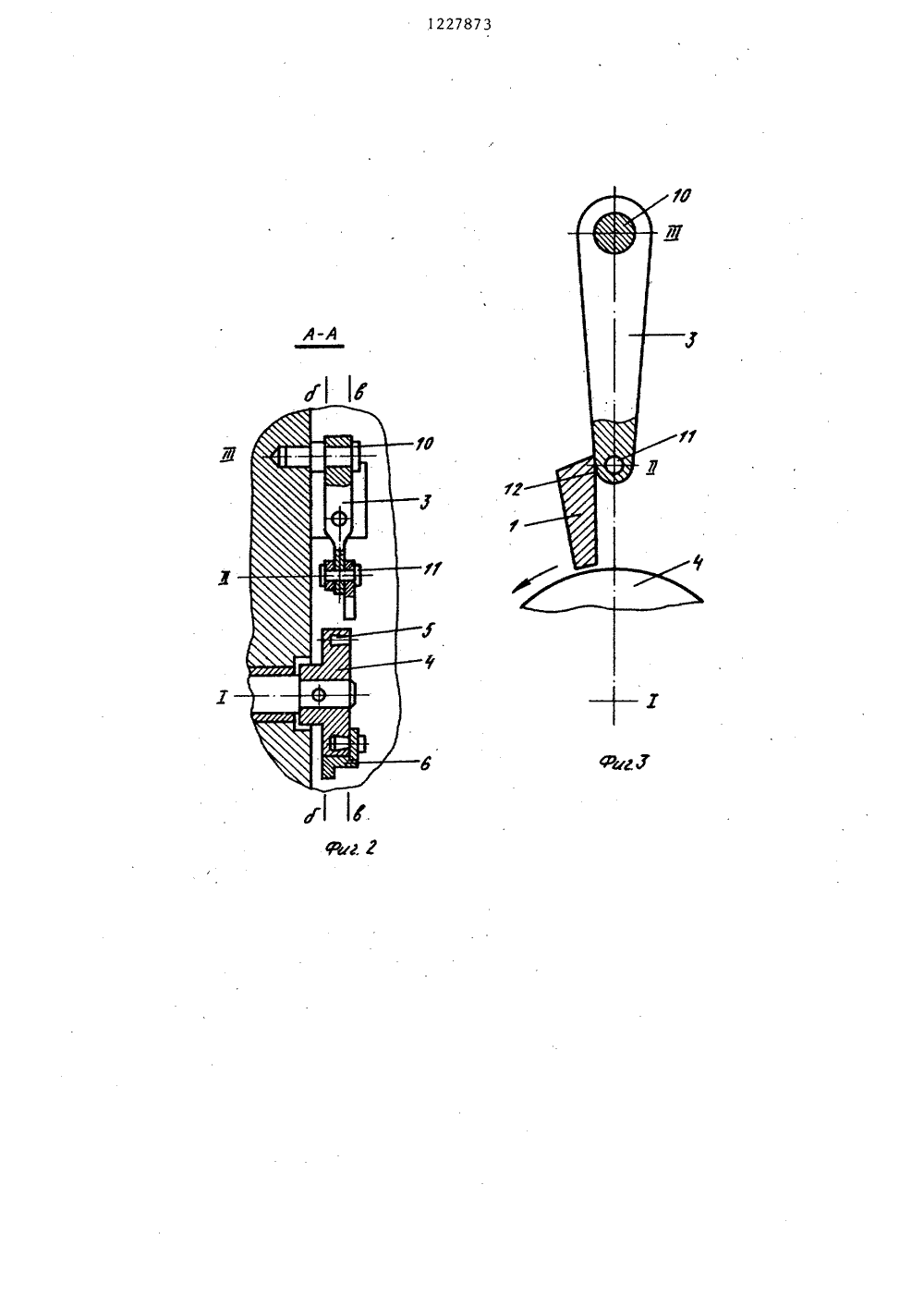

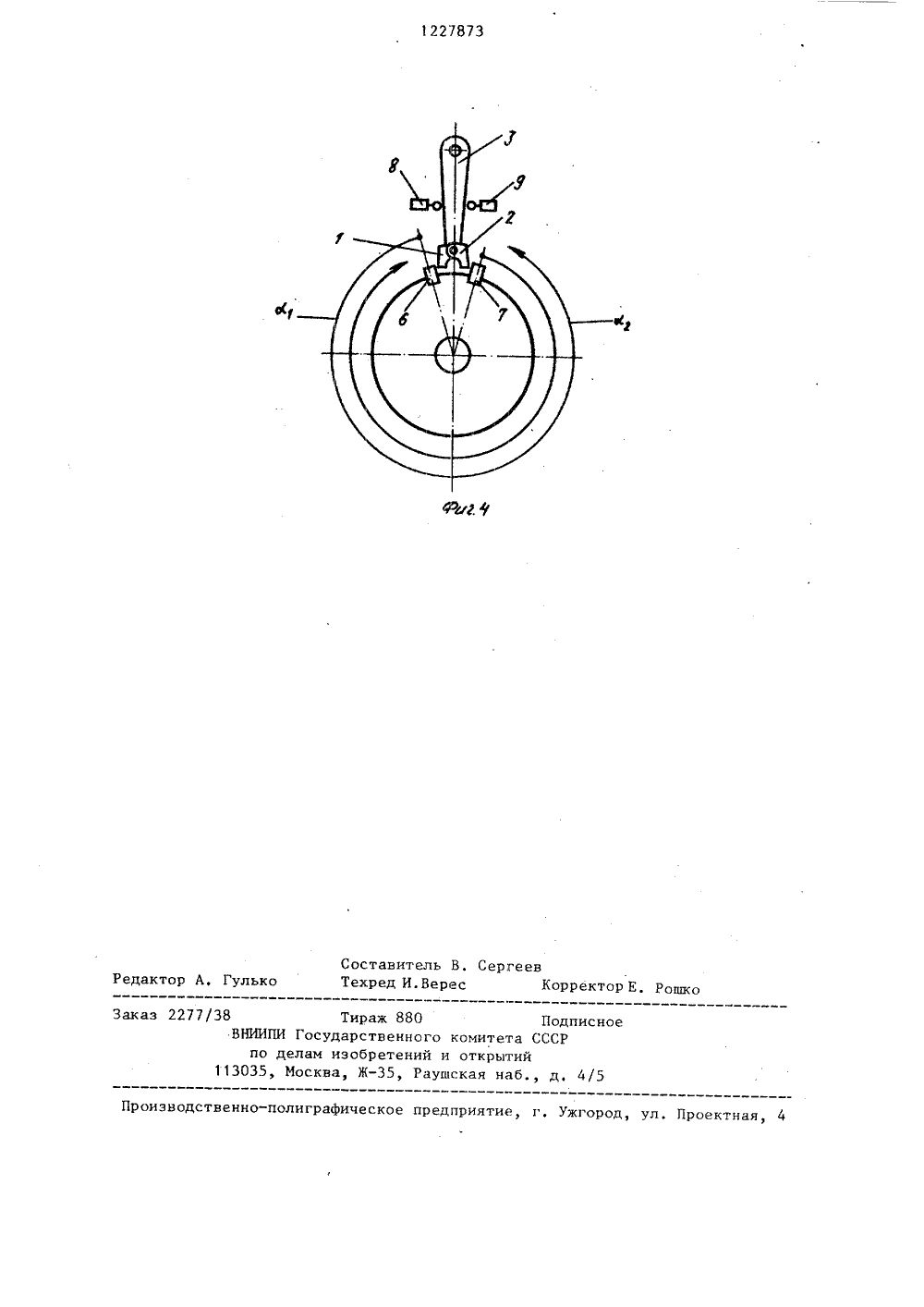

)4 Р ьд ПИСА ЗОБ ЕНИ ЮЮ.16,. Т МУ СВИДЕТ НАВ а нем двумядва концевых аочный политех ом схем ме.П. М-К: Ма28 НИЯ РЕВЕРДВИЖЕНИЯ,равляющий ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) МЕХАНИЗМ УПРАСИРОВАНИЕМ ВРАЩАТЕЛЬНОсодержащий вращающийся диск с установленными нрегулируемыми упорами ипереключателя,о т л и ч а ю щ и йс я тем, что, с целью расширениякинематических воэможностей за счетувеличения углового диапазона вращения диска, механизм снабжен коромыслом, взаимодействующим с переключателями, и двумя рычагами, взаимодействующими с соответствующими упорамии имеющими общую ось вращения,устаноленную на конце коромысла, и поверхности контакта с коромыслом, ограничивающие вращение рычагов.Изобретение относится к машиностроению, в частности станкостроению.Целью изобретения является расширение кинематических возможностеймеханизма эа счет увеличения рабочего хода управляющего органа, путемвведения в механизм шарнирно-рычажной системы,На фиг, 1 изображен механизм управления реверсированием вращательного движения; на фиг. 2 - разрез А-Ана фиг. 1; на фиг. 3 - коромысло срычагом; на фиг.4 - схема работы механизма.Механизм управления реверсированием вращательного движения содержитдва рычага 1 и 2, коромысло 3, вращающийся уйравляющий диск 4 с круговым пазом 5 на внешнем торце, два регулируемых упора 6 и 7, закрепляемых 20в пазу 5 в требуемом положении по окружности диска с помощью сухарикови винтов, и два .конечных переключателя 8 и 9. Коромысло 3 может поворачиваться вокруг оси 10, а рычаги 1 25и 2 - вокруг общей оси 11, закрепленной на конце коромысла 3. Рычаги 1 и2 расположены по разные стороны коромысла 3. Конец рычага 1 располагается в плоскости о - о (фиг. 2) и на 5 Онего может воздействовать только упор6, конец рычага 2 расположен в плоскости 5 - 1 и на него может воздействовать только упор 7. Рычаги 1 и 2имеют поверхности контакта с коромыслом, ограничивающие их .вращение наоси 11 (поверхность 12 рычага 1 нафиг. 3),Механизм работает следующим образом.При вращении управляющего диска 4, 4 Онапример, против часовой стрелки 873 2(по стрелке на фиг. 3) один иэ упоров (упор 6) воздействует на рычаг1, который, нажимая по поверхности12 на коромысло 3, поворачиваетсявместе с ним как одно целое вокругоси 10 коромысла. При этом коромысловзаимодействует с переключателем 8.Если на тот же рычаг 1 воздействовать с левой стороны, то он поворачивается вокруг оси 11, не поворачивая коромысло.При реверсе вращения управляющего диска 4 (по часовой стрелке) всоответствующий момент происходитнажатие упора 7 на рычаг 2, которыйкак и рычаг 1 поворачивается яместес коромыслом 3 как одно целое вокругоси 10, при этом коромысло взаимодействует с переключателем 9, а рычаг2 как и рычаг 1 поворачивается вокруг оси 11, не взаимодействуя с коромыслом 3 при воздействии на негоупора 7 с противоположной стороны.Увеличение углового диапазонавращения диска 4 между двумя взаимодействиями коромысла 3 с переключателями 8 и 9 иллюстрируется фиг,4,Значения углов Ми к находятся ворайоне 360 , т.е. полного оборотадиска 4,Таким образом, в случае, например, применения механизма для управления реверсивным перемещением, исполнительного органа станка широкий угловой диапазон вращения диска 4 обеспечит и широкий диапазон перемещения исполнительного органа, что упрощает кинематическую схему привода последнего, Кроме того, исклю-, чается возможность ложных срабатываний./38 Тираж 880 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Рау
СмотретьЗаявка
3818579, 04.12.1984
СЕВЕРО-ЗАПАДНЫЙ ЗАОЧНЫЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БОРОДЗУЛЯ ГЕННАДИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: F16H 27/00
Метки: вращательного, движения, механизм, реверсированием
Опубликовано: 30.04.1986
Код ссылки
<a href="https://patents.su/4-1227873-mekhanizm-upravleniya-reversirovaniem-vrashhatelnogo-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Механизм управления реверсированием вращательного движения</a>
