Ватан

Номер патента: 1785937

Опубликовано: 07.01.1993

Автор: Ватан

МПК: B61L 23/16

Метки: рельсовая, цепь

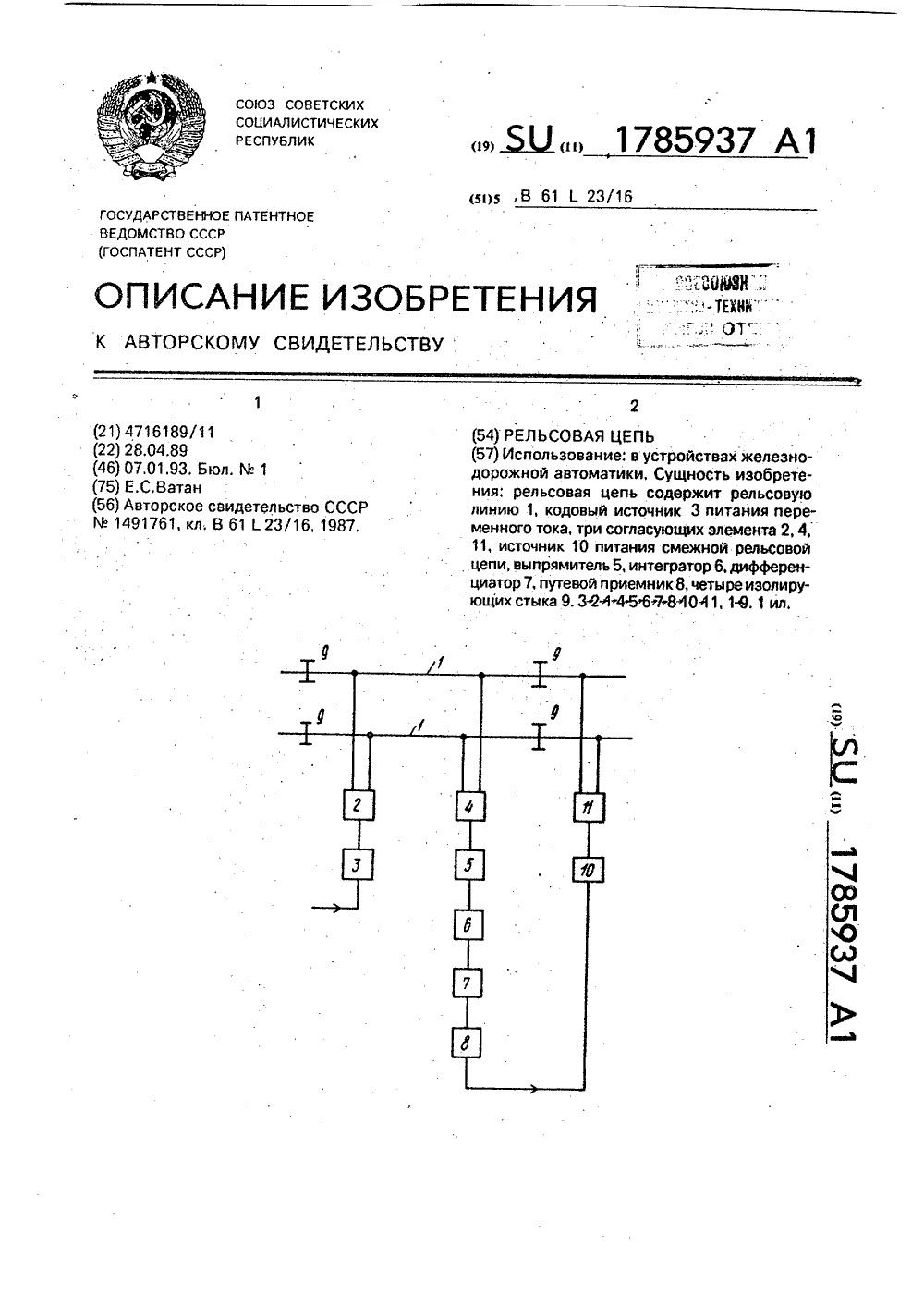

...ее конце через один изсОгласующих элементов кодовый источникпитания переменного тока, а на другом через другой согласующий элемент - выпрямитель, выходом соединенный с входоминтегратора; выходом связанного с путевым приемником, снабжена дифференциатором, входом подключенным к выходу 25интегратора, а выходом - к путевому приемнику.На чертеже изображена структурнаясхема рельсовой цепи,Рельсовая цепь содержит подключенные к рельсовой линии 1 на одном ее концечерез один из согласующих элементов 2 кодовый источник 3 питания переменного тока, а на другом через другой согласующийэлемент 4 - выпрямитель 5, выходом соединенный с входом интегратора 6, выходомподключенного к входу дифференциатора 7,выходом связанного с путевым приемником 8....

Номер патента: 1458443

Опубликовано: 15.02.1989

Авторы: Ватан, Волков, Клепацкий, Хвостов, Юнда

МПК: C25D 13/14, C25D 7/04

Метки: внутренней, длинномерных, поверхности

...штока,Внутренняя коническая поверхность насадков 1 и 2, соприкасающаяся с трубой 3, покрыта фторопластом.(не показан). Насадки изолированы от оспования и каретки 5. Электрод 6 выполнен в виде стального стержня диаметром 8 мм и длиной 6 м,Растягивающее усилие, сообщаемоетрубе 3, достигает 5000 НДля обеспечения работы данногоустройства используются компрессор,управляющее золотниковое устройство,резервуары для рабочей жидкости и насосы, выпрямитель с регулируемым напряжением до 400 В, необходимый дляобеспечения падения напряжения 100 Вна 1 см зазора между трубой и электродом и ложемент для электрода (непоказаны). Устройство работает в полуавтоматическом режиме, т.е. указанные технологические операции выполняются на одном устройстве без...

Номер патента: 1305783

Опубликовано: 23.04.1987

Авторы: Ватан, Черепанов

МПК: H01B 7/36

Метки: маркировки, электромонтажных

...и 45 остаются в исходном положении.Давление с золотника 36 по магистрали 54 через золотник 38 поступаетна магистраль 62, а через золотник1541 - на выход У, На выходе У давление отсутствует,. так как он через золотник 42 соединен с каналом 50. Навыходе Уз давление отсутствует, таккак он с одной стороны перекрыт золот ником 42, а через золотник 46, магистраль 58 и золотник 43 соединен сМагистралью 53, давление в которойотсутствует, Выход УА через золотник 44 соединен с магистралью 59, которая перекрыта золотником 45. ВыходУз перекрыт золотником 46. Выход Учерез золотник 45 соединен с магистралью 61 которая перекрыта золотниЭ30ком 44. Выход У через золотник 39соединен с магистралью 57, котораяперекрьгга золотником 38. Выход У пе -рекрыт...

Номер патента: 1295291

Опубликовано: 07.03.1987

Авторы: Ватан, Хихол, Шалухина

МПК: G01N 3/36

Метки: долговечность, испытания, канатов, стенд

...число цилиндров в каждом гидроцилиндре 7 или 14.Стенд работает следующим образом.Натяжение петли испытуемого каната 13 до заданной величины осуществляется подачей давления рабочей жидкости в гидроцилиндр 6. Приводной механизм 2 вращает ведущий шкив 3, который в свою очередь приводитв движение нагруженную петлю испытуемого каната 13, В реальных условиях эксплуатации канатов в подъемных устройствах возникают различные смещения плоскостей шкивов (де виация шкивов), а также поворот плоскости одного из шкивов под углом к плоскости петли каната, связанные, например, с раскачкой груза и его вращательными колебаниями во О круг своей оси, что существенно сказывается на долговечности каната, Изменение угла девиации шкивов 3 и 9 и поворот шкива 9...

Номер патента: 1263524

Опубликовано: 15.10.1986

Авторы: Ватан, Занегин

МПК: B25J 11/00

Метки: органа, поворота, привод, рабочего

...Государственного комитета СССРПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к общему машиностроению и может быть использо, вано для поворота рабочих органов, автоматических манипуляторов.Целью изобретения является упрощение конструкции привода. На чертеже изображена кинематическая схема предлагаемого устройства.Устройство состоит из силового цилиндра 1, корпус которого шарнирно соединен с основанием 2, а шток параня жестко соединен с корпусом силового цилиндра 3, шток поршня которого шарнирно соединен с рычагом 4. Рычаг 4 установлен с. возможностью поворота на валу 5, который закреплен в неподвижном подшипнике 6, К рычагу 4 шарнирно прикреплен корпус силового цилиндра 7, шток поршня...

Номер патента: 1227867

Опубликовано: 30.04.1986

Авторы: Ватан, Хихол

МПК: F16H 15/10

Метки: вариатор, лобовой, фрикционный

...6 и 7.Все элементы вариатора расположены на подшипниках (не обозначены) в корпусе 8.Вариатор работает следующим образом.При вращении ведущего ролика 1 эа счет сил трения приводится во вращение гибкий диск 2 и увлекает за собой ведомый ролик 3. Необходимое усилие нажатия обеспечивается пружинами 6 и 7 через поджимные ролики 4 и 5, Регулировка скорости вращения ведомого ролика 3 происходит при перемещении оси промежуточного диска 2 вверх-вниз (по черт).При показанном на чертеже расположении оси диска 2 частота вращения ведомого ролика 3 минимальна.В случае перемещения оси диска 2 вверх (по черт.) частота вращения. ведомого ролика 3 плавно увеличивается до максимальной величины. При условии передачи вариатором постоянной мощности...

Номер патента: 1170474

Опубликовано: 30.07.1985

Авторы: Алексеев, Ватан

МПК: G06K 7/02

Метки: информации, перфолент, пневматическое, считывания

...давления,,вход эжекционной камеры связан через магистрали с пневмоисточником,а выход - со считывающим отверстием канала перемещения перфоленты..Самборская Коррект 0 .П ого комитета СССР ий иоткрытий ская наб., д. 4/5 сн Тираж ИИПИ Государствен по делам изобрет , Москва, Ж, Ра Заказ 4706/47ВН ал ППП "Патент", г. Ужгород, ул. Проектная, 411Изобретение относится к вычислительной технике и может быть исполь. эовано в устройствах считывания инфориации с перфокарт и перфолент.Цель изобретения - повышение быстродействия считывающего устройства.На чертеже схематически изображено предлагаемое устройство.Устройство содержит канал 1 перемещения,ленты, в котором движется перфолента 2, считывающие отверстия 3, магистрали 4, эжекционные камеры 5,...

Номер патента: 1099162

Опубликовано: 23.06.1984

Авторы: Ватан, Хихол

МПК: F16K 5/16

Метки: конической, крана, механический, поворотного, привод, пробкового, пробкой

...эаклинивающийпробКу элемент из упругО деформируемого материала и механизм расклинивания пробки, состоящий из двухобразующих передачу осевого переме- З 5щения соосных полумуфт, одна изкоторых закреплена на штоке приводас возможностью взаимодействия сошпинделем пробки, вторая полумуфтазакреплена на шпинделе, а заклинивающий пробку элемент выполнен ввиде стержней, закрепленных своимйконцами на полумуфтах.Кулачковая пара выполнена н видереэьбоного соединения.На Фиг. 1 представлен общий вид 45привода, разрез; на фиг. 2 - вариантвыполнения привода с профилированными поверхностями в ниде реэьбовойнарезки.Привод содержит электродвигатель1 с редуктором 2 и налом 3, На валузакреплена полумуфта 4 с профилированной торцовой поверхностью...

Номер патента: 1038142

Опубликовано: 30.08.1983

Авторы: Ватан, Черепанов

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...промежуточный поршень выполнен в виде сек 422Фторной пластины, на которой смонтированы два сектора, образующие полость, в которой расположены основные поршни.На фиг, 1 изображена установка для контактной сварки; общий вид; на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - конструкция промежуточного поршня.Установка состоит иэ станины 1, стойки 2, на которой установлена сварочная головка 3, поворотного стола 4 с приводом 5 вращения, Сварочная головка 3 установлена в.подвижном корпусе 6, который в свою очередь установлен в направляющих 7 стойки 2. Подвижный корпус б посредством закрепленного на нем ролика 8 гсвяэан с копиром 9 поворотного стола 4. Поворотный стол 4 установлен на подшипниках 10 стойки 11...

Номер патента: 821768

Опубликовано: 15.04.1981

Авторы: Ватан, Жабоедов, Черепанов

МПК: F15B 11/12, F15B 15/12

Метки: неполноповоротный, позиционер

...на фиг.2- конструкция промежуточного поршня.Неполноповоротный позиционер содержит цилиндрический корпус 1, в котором установлен выходной вал 2 основные 3 и 4 и промежуточные 5 и б секторные поршни, причем один из основных поршней 3 жестко связан с корпусом 1, а другой-с выходным валом 2. В промежуточных поршнях 5 и 6 выполнены секторные полости 7 и 8, в которых установлены основные поршни 3 и 4, Промежуточные поршни 5 и б могут быть выполнены, например в виде секторных пластин 9, на которые установлены секторы 10 и 11, образу- ющие секторные полссти 7 или 8, Поршни разделены зазорами 12 - 14.Неполноповоротный позиционер работает следующим образом.Для перемещения выходного вала 2 в первую фиксированную позиции рабочая среда под...

Номер патента: 819876

Опубликовано: 07.04.1981

Авторы: Алексеев, Ватан, Душко

МПК: H02G 1/12

Метки: мерной, подачи, резкипроводов

...(по чертежу) полость цилиндра 16, левая (по чертежу) полость цилиндра 8, нижние (по чертежу) полости цилиндров 9, 11 и 13, верхние (по чертежу) полости цилиндров 10 и 12, т. е. катушка 1 заторможена тормозом 15, захват 7 разжат цилиндром 8 и находится под действием цилиндров 9 - 13 в крайнем верхнем (по чертежу) положении. Ножи 4 под действием цилиндров 6 разведены. Исходное положение характеризуется следующим .положением золотников 17 - 24: 17 - О, 18 - О, 19 - О, 20 - 1, 21 - О, 22 - 1, 23 - О, 24 - 0.1 Под положением О золотников понимается такое положение, которое они занимают под действием пружин, когда под их торцы не подается давление через отверстие в перфоленте, т. е. когда в соответствующей дорожке, управляющей золотником,...

Номер патента: 723814

Опубликовано: 25.03.1980

Авторы: Алексеев, Ватан, Душко

МПК: H05K 13/00

Метки: маркировки

...содержащий золотники 1 3 - 18 и вводное устройство 19 с перфолентой 20, стабилизатор 21 давления и запорный вентиль 22 пневмоисточника.Устройство работает следующим обра 5 зом.Сжатый воздух из сети через вентиль 22 и стабилизатор 21 давления подается к вводному устройству 19. На выходе вводного устройства 1 9 создается 1 О комбинация давлений, соответствующая параллельному коду знака, который необходимо нанести на оконцеватель. По магистралям давление подается к золотникам 13 - 18, которые переключают 15 полости пневмоцилиндров 2 - 6 соответственно набранному коду. Длина наборного пневмоцилиндра 2 соответствует перемещению печатающей планки 1 на один знак, пневмоцилиндра 3 - на два знака, пнев моцилиндра 4 - на четыре знака,...

Номер патента: 610183

Опубликовано: 05.06.1978

Авторы: Ватан, Жилин, Могильников

МПК: H01B 13/012

Метки: жгут, проводов, укладки

...представляют собой стержни,закрепленные в нижнем диске 4. Над ЗО плоскостью диска 4 в кронштейнах 8установлены ходовые винты 9, кинемати" чески связанные с укладочной головкой 10, на которой установлена отдающая катушка 11 с проводом 12.Ходовые винты кинематически связаны с промежуточным валом 13 приво" да 1 через сцепную муфту 14 при помощи цепной передачи 15.Все устройство располагается под углом к горизонтальной плоскости на тумбе 16.1 ОШтыри б концов проводов и штыри 7 поворота закреплены в нижнем диске, проходят через сквозные отверстия верхнего диска 3 и выступают эа его лицевую поверхность1 бУстройство работает следующим образом.Диски 3 и.4 совместно поворачиваются к оператору так, чтобы нужный штырь б занял исходную...

Номер патента: 546942

Опубликовано: 15.02.1977

Авторы: Ватан, Волков, Жилин, Липатников

МПК: H01B 13/012, H05K 13/06

Метки: жгутов, электропроводов

...головку 8 с катушкой25 Зо 35 40 9 электропривода, предназначенного для изготовления жгутов. Ходовые винты могут приводиться во вращение от промежуточного вала привода 1 через цепную передачу 10. Устройство установлено на тумбе 11.Система управления (фиг. 3) содержит пульт управления 12, считывающее устройство 13, регистр ввода 14, блок контроля 15, дешифратор 16, блок сигнализации 17, датчик 18 положения фиксаторов, счетчик 19 числа фиксаторов и блок 20 управления приводом 1.Устройство работает следующим образом.Диски 2 и 3 разворачиваются фиксатором 5, соответствующим началу провода, к оператору, после чего оператор закрепляет начало провода на этом фиксаторе и, поворачивая диски, укладывает провод до фиксатора, соответствующего концу...

Номер патента: 456148

Опубликовано: 05.01.1975

Авторы: Блетницкий, Валер, Ватан, Иржевский

МПК: G01F 15/06

Метки: газа, движения, жидкости

...промежутков между упругим и жесткими стрежнями,На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 - разрез по А - А на фиг. 1. выполроводе о межрово- уст- еагп- проИзобретение омышленности итранспортировкатрубопроводам,ская промышленИзвестно устрния жидкости иводе, включающферромагнитногтель.Целью изобресопротивленияции. бобышка 2 с и,помощи нат держатель стержней прас изогнутыми все из ферроматериала. в держателе ьных уплотнить пх вокруг ать пз трубоДля повышения чувствительности погруженная часть жестких стержней 5 и 6 выполняется электрически изолированной от контролируемой среды за исключением некоторой части на свободном конце,При прохождении контролируемого материала по трубопроводу 1 (направление...

Номер патента: 383935

Опубликовано: 01.01.1973

Автор: Ватан

МПК: F16K 11/08, F16K 31/524

Метки: кран, трг, хходовой

...по Л-Л на ф Механизм (см. фиг. 1) состоит из корпуса 1, в котором выполнены четыре прямых паза, круглое углубление по середине и отверстие в центре для приводного вала. Рабочий орган 2 представляет собой три взаимосвязанных пальца, расположенных в вершинах равностороннего треугольника и могущих входить в пазы и углубление на корпусе. Ведущий кулачок 3 сидит на приводнюм валу. Механизм самотормозящийся. Кран (см. фиг, 3) состоит из корпуса 4, который закрыт верхней крышкой б. На каждой крышке изнутри имеется по восемь выступов 7, образующих четырепаза,Запорный орган 8 выполнен в виде П-образной скобы. На средней части скобы уста новлен эластичный уплотгвитель 9. На обеихбоковых частях скобы расположено по три пальца 10, которые могут...

Номер патента: 79714

Опубликовано: 01.01.1949

Автор: Ватан

МПК: E21B 47/022

Метки: буровых, кривизны, скважин

...железного маятника под некоторым углом к главной оси.При каждом колебании маятни ка его контактная группа включает н а короткий промежуток времени зуммер, создающий импульсы переменного тока, передаваемые через индукцию в буровой колонне на по перхность.Конденсаторы на входе и на выходе служат для настройки в резонанс входной и выходной цепи. Для микрофона применяется батарея от карманного фонаря. Выходной трансформатор рассчитывается в со ответствии с применяемыми телец)онам 1При необходимости, для очень г".;боких скважин можно увеличить число таких каскадов. При желании получить автоматическую запись :игналов на выход усилителя включается пишущий электромагнитный прибор. При наличии телефонной1479714 И 2 связи с местом бурения...

Номер патента: 75721

Опубликовано: 01.01.1949

Авторы: Ватан, Островский

МПК: H04M 15/18

Метки: автоматическом, времени, использования, канала, связи

...220 в.раоотой устройючены телефо 1 зобретения ПредметУстройство дконтроля времканала связи,применением раторые при помотелей и выпрямна реле, управна движущуюсяной, пропорционсти разговора. 261 Заявлено 14 сентября 1948 года в К при Совете Министро Опублвковано 3Особенностью предлагаемого устройства для автоматического контроля времени использования канала связи является то, что в нем используются разговорные токи, которые при помощи ламповых усилителей и выпрямителя воздействуют на реле. Последнее управляет нанесением на движущуюся ленту линий, длина которых пропорциональна длительности разговора.Устройство состоит из двух частей, одна из которых (фиг. 1) содержит специальный усилитель с детектором (лампы Л и Ля) и реле, а вторая (фиг....

Номер патента: 74073

Опубликовано: 01.01.1949

Автор: Ватан

МПК: B23K 33/00, B23K 9/23

Метки: проводов, сварки, электродуговой

...е 1 ца скрутки, оц все жс поддерживаемый медной поверхностным натяжени окислов,ов от копне стечет, жилкой и ем пленки 1 рсд.ет и зоб р степи Отв, редактор М. М. Акишин П Савеаье Р едкт 11 редаагается способ сварки проводов электрической дугой, возпикаощей между скрученными концами проводов и угольньм электродом.Согласно изобретению, при сварке медного и алюминиевого провоов место скрутки разрезается наискось таким ооразом, чтооы медный провод ивступал в, плавясь срвым, вацлав,15 лс 5 ц 3,юыицисвый провод. При этом, желательно, чтооы конец алюминиевой жилки находился ца; медной. В данном случае, даже при несколько затянувпемся процессе сварки, когда оолее легкоплавкий алюминиевый прове)ч успеет расплавиться ца расстояСпособ...
