Путятин

Номер патента: 1802556

Опубликовано: 10.07.2000

Авторы: Лебедева, Подсосов, Путятин

МПК: E01B 33/06

Метки: путепереукладчик, тракторный

Тракторный путепереукладчик, содержащий базовую машину, на которой смонтирована стрела и связанная с ней посредством трособлочной системы рельсозахватная рама, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения перемещения рельсовых звеньев при любом положении базовой машины относительно оси пути, он снабжен жестко закрепленными на базовой машине по крайней мере двумя разнесенными по высоте горизонтальными направляющими, изогнутыми по дуге окружности, а стрела выполнена из двух частей, одна из которых выполнена в виде каретки, установленной с возможностью перемещения по горизонтальным направляющим и фиксации в заданном положении, а другая установлена с...

Номер патента: 1739533

Опубликовано: 07.06.1992

Авторы: Байдужный, Парасюк, Путятин, Шульженко

МПК: H05K 13/06

Метки: жгут, проводов, раскладки, шаблон

...13, установленнойв поперечные пазы 14 и 15 пальцев 6и 7, насажена прижнмйая планка 16.Сборка жгута на шаблоне .осуществляется следующим образом,Палец 8 перемещают в пазу 11 взаднее крайнее положение. Группа проводов 9 жгута 10, предварительно маркированных эластичным имитатором 17разъема и заправленныХ в патрубокпроводоукладчика (не показан), подводится к пальцу 8 концевого фиксатора4, огибает его, и один из крайнихпальцев 7 вводится между пальцем 8и другим пальцем 6 огибает его ивводится между пальцем 8 и правымпальцем 7 (Фиг. 3). На пальцы 6 и 7надевают планку 16, а в их пазы 14и 15 устанавливают планку 12 и винтом13 прижимают (планкой 16) провода 9жгута 10 к основанию 5 (фиг, 4),Затем включают привод (не показан)В 9533перемещения...

Номер патента: 1664543

Опубликовано: 23.07.1991

Авторы: Подсосов, Путятин, Тулеков

МПК: B25C 1/08

Метки: газами, действие, инструмент, приводимый, ручной, сжатыми

...Пружина 17 возвращает подвиж- у ные части инструмента в исходное положение. Наружная поверхность 18 стакана 16 ф" является базой для закрепления сменных головок для завинчивания и отвинчивания болтов и гаек, зубила и т, д, Отверстие 19 )В служит для вывода продуктов сгорания иза верхней полости цилиндра 1,Ручной инструмент работает следующим образом.Устанавливается и закрепляется на поверхности 18 стакана 16 соответствующая насадка (на .чертеже не показана). Инструмент ставится в исходное для работы положение. При нажатии рукоятки включения1664543 Составитель Н.КузнецоваРедактор Т.Шагова Техред М,Моргентал Корректор Н,Коро Тираж 462 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж, Раушская...

Номер патента: 1480938

Опубликовано: 23.05.1989

Авторы: Поливанов, Путятин

МПК: B21D 45/00

Метки: автоматический, колец, типа, укладчик

...18.Укладчик работает следующим образом.Детали из магазина 1 по выходному лотку 5 подаются в транспортную зону А наклонной кассеты 2, По мере прохождения по транспортной зоне А детали заполняют поочередно каждую из секций кассеты. После заполнения всех секций избыточное количество деталей по лотку 9 возврата попадает в бункерную чашу магазина 1 ориентированных деталей. Неподвижная крышка 6 предотвращает опрокидывание деталей в транспортной зоне, подвижная крышка 7 - опрокидывание деталей в секциях приемной зоны кассеты.После заполнения всех секций деталями подвижная крышка 7 автоматически смещается в сторону, открывая кассету сверху. Одновременно шибер-отсекатель 8, жестко связанный с крышкой 7, разделяет транспортную и приемную...

Номер патента: 1434441

Опубликовано: 30.10.1988

Авторы: Адонин, Колодяжный, Майстренко, Машталир, Путятин

МПК: G06F 13/00

Метки: сопряжения

...с выхода блока 18 (19) управления через мультиплексор 20 передается на первый вход элемента И 51 блока 14 управления регистрами данных (фиг. 4), На второй ее вход подается сигнал с инверсного плеча триггера 44. Под действием этих сигналов на выходе элемента И 51 появляется сигнал Запись 1 (ЗАП 1) . Этот сигнал указывает, что регистр 8 данных свободен и в него необходимо записать данные, присутствующие в настоящий момент времени на внутренней входной шине устройства. Таким образом, по сигналу ЗАП 1 в регистр 8 данных записывается первый байт информации, прочитанной из устройства оперативной памяти магистрали М 1. По заднемуфронту сигнала ЗАП 1 срабатывает одно- вибратор 55 и сигнал с его выхода устанавливает в единичное состояние...

Номер патента: 1422404

Опубликовано: 07.09.1988

Авторы: Борисенко, Куно, Путятин

МПК: H03K 23/56

Метки: импульсов, счетчик

...разряде предыдущего каскада в единицу, например, переход от комбинации Ф 1 к комбинации У 2. Если младшая единица чаходится не в первом разряде, то происходит одновременный переход в единицу всех младших разрядов предыдущего каскада.Счетчик работает следующим образом.В исходном состоянии в каскадах6.1-6.2 находятся кодовые комбинации 000, а в каскаде 6.3-11 1. Соответственно на выходных шинах 3.1-3.5 находится кодовая комбинация 11100. 10 15 С приходой первого тактового импульсана входную шину 2 происходит сброс 2 ртриггера 7.1 каскада 6.3 через первыйэлемент И 8,1 этого же каскада. Одновременно этот сигнал через элементИЛИ 9.1 каскада 6.2 устанавливает триггер 7.1 этого же каскада в еди ничное состояние. В результате во втором...

Номер патента: 1408176

Опубликовано: 07.07.1988

Автор: Путятин

МПК: F27B 3/06

Метки: выдвижным, затвор, нагревательной, печи, подом

...Производствеединения Сибэлектротерм(54) ЗАТВОР НАГРЕВАТЕЛЬНС ВЫДВИЖНЫМ ПОДОМ(57) Изобретение относится к ьческому оборудованию для терм крупных металлических заготовок, изделий, конструкций и может быть использовано также в ма щ и ностроен ии. Цель изобретения - повышение надежности уплотнения и снижение тепловых потерь. При закатывании выдвижного пода 4 клиновые опорные планки 7 подходят под роликовые упоры 8, а короб поднимают по телескопическим направляющим 5. При этом ножи 2 входят в уплотнитель, а так как плоскости ножей параллельны направлению движения короба, то нож, закрепленный на поде, при погружении прижимает теплоизоляционный материал к плоскости стационарного ножа. Изобретение позволяет улучшить герметизацию печи. 4 ил.(вил...

Номер патента: 1383362

Опубликовано: 23.03.1988

Авторы: Кривуля, Путятин, Таранов, Унукович

МПК: G06F 11/25

Метки: анализатор, многовходовый, сигнатурный

...О в первом разряде регистра 1 закрывает второй и четвертый элементы И 4. Таким образом, на сумматоры 5 подаются последовательности только со входов аь аз и а;. Импульсом, сформированным элементом 19, триггер 21 переводится в единичное состояние, и тем самым разрешается прохождение тактовых импульсов через элемент 23 на синхровходы триггеров 6 и на счетный вход счетчика 20. Импульсом переполнения счетчика в регистр сдвига 10 заносится результат сравнения полученной и эталонной сигнатур, который определяет младший разряд двоичного номера неисправного выхода. Аналогично происходит формирование второго и третьего разрядов номера неисправного выхода, При формировании второго разряда номера неисправного выхода во втором разряде регистра 1...

Номер патента: 1348860

Опубликовано: 30.10.1987

Авторы: Аверин, Адонин, Гоенко, Есионов, Лискин, Майстренко, Путятин

МПК: G06F 12/00, G06T 1/60

Метки: видеоинформации, памятью

...вход 13 устройстна подается сигнал 1которьп разрешает запись входной информации во второй блок 3 входных регистров и считывание данных иэ первого блока 2 входпх регистров, За время Т(фиг.б) аналогично Описаному осушестнляе гся второй цикл трехстороннего Обмена. Далее работа запоминающего устройства повторяется.Для того, чтобы устройство обработки могло записать или считать одповременно восемь элементов строки или столбца кадра, каждьп из любых восьми последовательно расположенных элементов должен находитьгя н одном из модулей 59 - 66 памяти, Осуществляется это следующим образом, Сигнал с первого адресного входа 11 устройства поступает на входы 43 - 50 выбора кристалла регистров 27 - 34 или 35 - 42, последовательно разрешая запись...

Номер патента: 1278900

Опубликовано: 23.12.1986

Авторы: Мацевитый, Путятин, Стоян

МПК: G06G 7/46

Метки: задач, решения, теплопроводности

...на тактовый вход регистра28 очередного третьего импульса позволяет переслать "1 в разряд Р .Это дает возможность через элементИЛИ 39 подавать к регистру 6 импульсукоторый сдвигает "1", хранящуюся врегистре б вправо, что соответствуетподаче источника в точку 4. Для нового местоположения источника прово-,дится анализ физического поля.Приход на регистр 28 четвертогои пятого импульсов позволяет сдвинуть "1" в разряде Р, а затем в Р 6бучто соответствует подаче источникав точку 5, а затем в точку 6.Приход на регистр 28 шестого импульса позволяет подавать источникв точку 7, а приход седьмого и восьмого импульсов позволяет провестианализ поля при подаче источникав точку 8, а затем в точку 9,Таким образом, проведен анализфизического поля для...

Номер патента: 1251122

Опубликовано: 15.08.1986

Авторы: Мацевитый, Путятин, Стоян

МПК: G06G 7/56

Метки: моделирования, полей, физических

...20 (фиг.2) к коммутатору 1, элементу 10 И, счетчику 14.Поступление на тактовый вход коммутатора 1 импульсов позволяет за п импульсов сгенерировать коды100 , О0100 0001дающие возможность последовательно каждый раз по одному включать цчфроаналоговые преооразователи 16 блока 4, связанные соответственно с узлами 1, 2. и 2-сетки фиг.) . На информационные входы каждого цифроаналогового преобразователя 16 блока 4 подан код, соответствующий интенсивности размещаемого источника. Последовательное включение по одному преобразователей 16 кодами, подаваемыми с коммутатора 1, позволяет преобразовывать коды, соответствующие интенсивности размещаемого источника в аналоговую величинуток, имитирующий источник физического поля. Поскольку выходы...

Номер патента: 1246120

Опубликовано: 23.07.1986

Авторы: Мацевитый, Путятин, Стоян, Элькин

МПК: G06G 7/56

Метки: задач, обратных, поля, решения, теории

...Так как в режиме генерирования перестановок в блоке 25 деления записана "1", то код о проходит на вход выходного регистра 22. При переключении второго, а затем третьего разрядов регистра 14 сдвига, аналогичным образом на вход выходного регистра 22 поступают коды элементови Ы . Таким образом, коммутатор сформировал первую комбинацию краевых условий.Выходы коммутатора 1 соединены с цифроаналоговыми преобразователями 12, которые преобразуют комбинацию кодов, соответствующую величинам краев.х условий на соответствующих участках границы области, в аналогичные величины напряжения для случая первой краевой задачи или токи для второй краевой задачи. С выходов аналогоцифровых преобразователей 12 информация о краевых условиях подается на...

Номер патента: 1238269

Опубликовано: 15.06.1986

Авторы: Гороховатский, Ересько, Кацалап, Путятин, Савенков

МПК: H04N 7/18

Метки: изображений, распознавания

...блока 8 программных установок по измеренному измерительным блоком 9 размаху выходного сигнала блока 2 привязки и усиления. В дискретизаторе3 видеосигнал дискретиэируется спериодом, определяемым периодомимпульсов на тактовом. входе с выходасинхронизатора 7 (фиг. 6 Б), Дискретизированный видеосигнал с выхода дискретиэатора 3 поступает на входы личаются на шаг квантования ьц, Выходные сигналы компараторов 4-14-и поступают на первые входы соответствующих блоков 5-1-5-и совпадения,на вторые входы которых поступаеткод номера дискрета (или координата)с первого счетчика б. Каждый блокЗО 5-1-5-и совпадения осуществляет логическое. умножение,коца координатыЕ на единичный дискретный видеосиг-нал соответствующего уровня 1 Ф)квантования с выхода...

Номер патента: 1232829

Опубликовано: 23.05.1986

Авторы: Волотковский, Нохрин, Путятин, Якимов

МПК: B65G 47/38, E21F 13/08

Метки: донной, разгрузкой, транспортная

...поворота одна относительно другой вокруг продольнойоси 13 тележки 2. Ширина колеи рельсового пути на. эстакаде 7 больше номинально.го значения на величину раскрытия днища тележек, а плоскостикачения головок рельсов повернутыотносительно их номинального положения на угол, равный половине углараскрытия боковин 9 и 10 грузонесущей тележки 2, в противоположные стороны, В торцовых стенках тележек 2установлены пружинные замки открытияи закрытия боковин 9 и 10, представляющи собой установленные на пальцах 14 и 15 двуплечие рычаги 16 и 17,одни концы которых выполнены в видезацепов 18 и 19 и подпружинены пружинами 20 и 21 а другие концы связаны с роликами 22 и 23, взаимодейст-,вующие с направляющими кронштейнами24 и 25, причем ролик 22...

Номер патента: 1227865

Опубликовано: 30.04.1986

Авторы: Алнис, Магоне, Путятин, Селицер

МПК: F16H 7/08

Метки: амортизационно-демпферное

...концентрично средней частитрубок 13 в густой абразивной смазке 10 сферические элементы 14,Затем в пластины 9 второго ряда,в каждые вторые отверстия из трех,вставляют развальцованные с одногоконца трубки 13 второго ряда. Одевают пластину 9 второго ряда первымисвободными отверстиями иэ трех натрубки 13 первого ряда пластины 8,и отбортовывают вторые концы трубок13 первого ряда. Далее на пластине 9второго ряда также устанавливаютвкладыши 11 и размещают сферическиеэлементы 14 в смазке 10.В пластине 8 третьего ряда, в третьи отверстия из трех, вставляют развальцованные с одного конца трубки13 третьего ряда, Одевают пластину 8 третьего рчда вторыми свободными отверстиями из трех на трубки 13 второго ряда, концы которых отбортовывают. Затем...

Номер патента: 1203591

Опубликовано: 07.01.1986

Авторы: Замирец, Парасюк, Путятин, Тульчинский, Шаповалов

МПК: G11C 5/12

Метки: блоков, жгутов, кодовых, памяти, постоянной, шаблон

...винтами 9.После выполнения раскладки проводовв кодовый жгут шаблон устанавливаютв рабочую зону обвязывающего устройствакодовых жгутов таким образом, чтобывзаиморасположение шаблона и обвязывающей иглы 13 (фиг. 2) соответствовалиначалу обвязки кодового жгута 12. Затем включают привод (не показан) механизма обвязки и механизма продольного перемещения шаблона (не показан) .При этом обвязывающая игла 13 с ниткой 14 опускается в паз 2 (фиг. 2)основания 1 между гребенками 5 до 5 15 20 25 30 35 40 взаимодействия с ниткой шпули обвязывающего устройства и поднимается в верхнее первоначальное положение. После чего обвязывающая игла 13 под действием механизма обвязки перемещается по горизонтали за пределы кодового жгута 12 (фиг. 3). Шаблон...

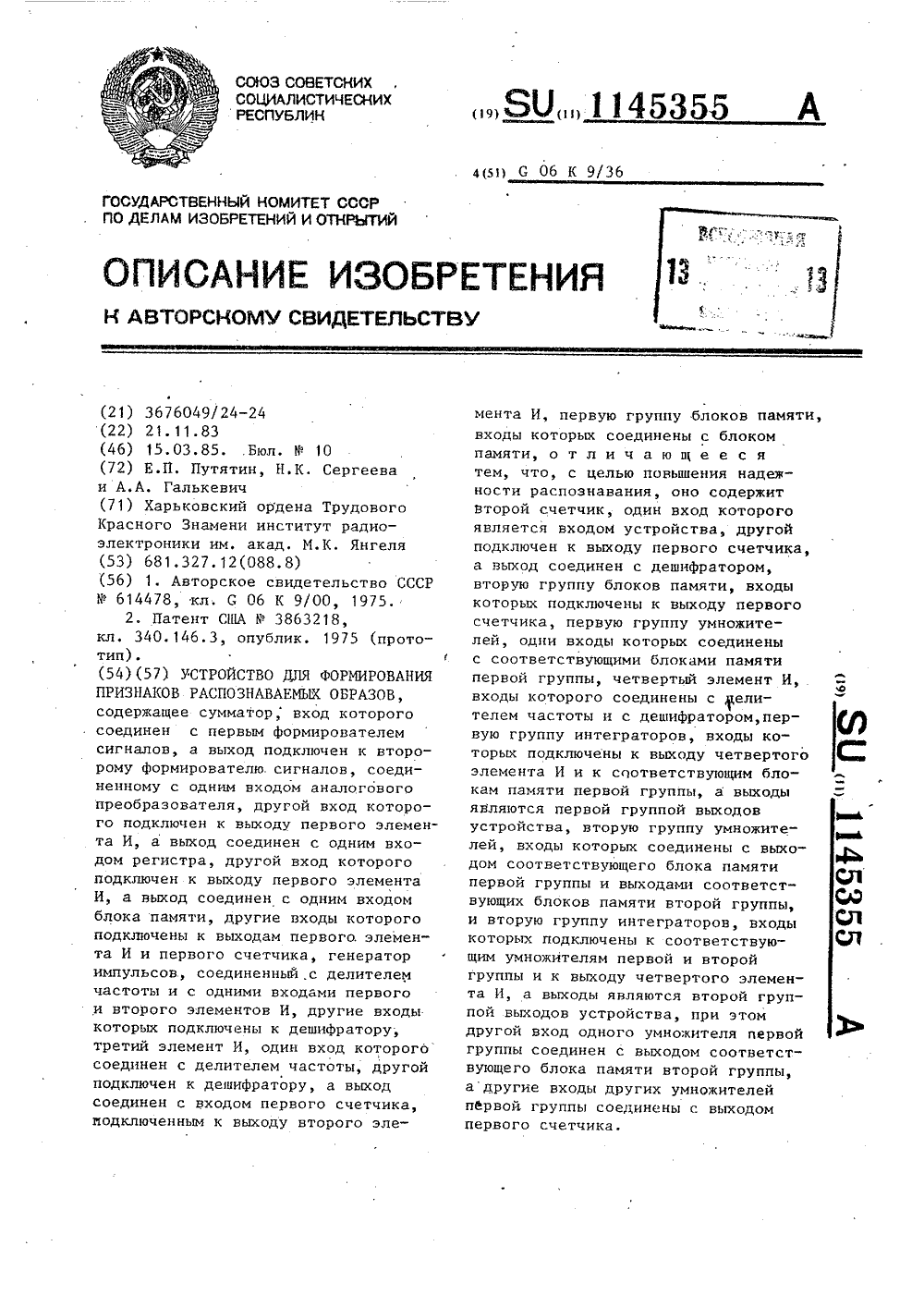

Номер патента: 1145355

Опубликовано: 15.03.1985

Авторы: Галькевич, Путятин, Сергеева

МПК: G06K 9/36

Метки: образов, признаков, распознаваемых, формирования

...частоты и с дешифратором, первая группа интеграторов, входы которых подключены к выходу четвертого элемен-. та И и к соответствующим блокам па- . мяти первой группы, а выходы являются первой группой выходов устройства, вторая группа умножителей, входы которых соединены с выходом соответ-. ствующего блока памяти первой группыи выходами соответствующих блоков памяти второй группы, и вторая группа интеграторов, входы которых подключены к соответствующим умножителям первой и второй групп и к выходу четвертого элемента И, а выходы являются второй группой выходов устройства, при этом другой вход одного умножителя первой группы соединен с выходом соответствующего блока памяти второй группы, а другие входы других умножителей первой группы...

Номер патента: 1138645

Опубликовано: 07.02.1985

Авторы: Абдула, Бутримов, Керемжанов, Лебеденко, Путятин

МПК: G01B 21/00

Метки: геометрических, отклонения, параметров

...кадра и управления,к второму и третьему входам которого подключены соответственно первый 1 и второй 2 Фотодат О чики, первый выход блока 16 индикаЦии и управления соединен с вторым входом первой схемы 11 совпадения, второй выход - с первым входом первого блока 12 сравнения кодов, третий 15 выход - а вторым входом второй схемы 14 совпадения, четвертый выход - с вторым входом второго блока 15 сравнения кодов, первые входы первой 11 и второй 14 схем совпаде.". 20 ния подключены соответственно к первому и второму выходам селектора 9 амплитуды и длительности генератор.13 маркерных импульсов соединен с третьим. входом второй схемы 14 сов-, падения, второй вход первого 12 и первый вход второго 15 блоков сравнения соединены с выходами...

Номер патента: 1133590

Опубликовано: 07.01.1985

Авторы: Бондаренко, Дрюченко, Путятин

МПК: G06F 13/00

Метки: вычислительной, датчика, информации, машиной, сопряжения, электронной

...входам узла синхронизации вьдачи байтов состояния, шестым и седьмым входами соединенного 40соответственно с первым и вторым выходами узла синхронизации вьдачи собственного адреса, группа информационных входов выходного коммутатора информации является группой информаци онных входов устройства, второй адресный вход подключен к второму вы-ходу блока синхронизации выдачи байтов состояния и третьему вькоду узла синхронизации вьдачи собственного 50 адреса, а группа выходов - к первой группе входов узла канальных передатчиков, первая и вторая группы выходов которого являются соответственно группой абонентских информационных 55 вькодов устройства и группой абонентских вькодов сигналов идентификации . устройства, а вторая группа входов соединена...

Номер патента: 1120404

Опубликовано: 23.10.1984

Авторы: Замирец, Парасюк, Путятин, Шаповалов

МПК: G11C 5/12

Метки: вязки, жгутов, накопителей

...А-А на фиг, 1; на фиг, 3 - разрез Б-Б на фиг. 1; на фиг, 4-О - последовательность взаимодействия элементов и образование обычного шва на одном из стволов программного жгута.Устройство содержит привод 1, вал 2, кулачок 3, выполненный в виде овапьной поверхности,.механизм 4 вертикального перемещения, крючок 5 с клапаном 6, механизм 7 горизонтального перемещения, ролики 8 и 9, тяги О и 1, электромагниты 12 и 13, сердечники-улавливатели 14 и 15, дер. жатели 6 и 17, излучатели 18 и 19, фотоприемники 20 и 2, диафрагмы 22 и 23, челнок 24 со шпулей 25, кулачок 26, механизм 27 поворота крючка с клапаном, механизм 28 перемещения петлителя, петлитель 29, ствол 30 программного жгута, нить 31.Устройство работает следующим образом.При включенном...

Номер патента: 1109767

Опубликовано: 23.08.1984

Авторы: Мацевитый, Путятин, Стоян

МПК: G06G 7/46

Метки: задач, обратных, поля, решения, теории

...условий, аналого-цифровойпреобразователь, блок регистрациии блок сравнения, выход которого через усилитель подключен к входуаналого-цифрового преобразователя,выход которого соединен с входом блока регистрации, выхОды блока заданияначальных условий подключены соответственно к второй группе центральных узлов 1 -сетки и к информаци-.онному входу электромеханического коммутатора, выходы которого соединены свходами соответствующих пар группключей, граничные узлы Р -сеткиподключены к выходу блока заданияграничных условий, группа выходовблока сумматоров подключена к группевходов блока сравнения,На чертеже изображено предлагаемое устройство.Устройство содержит .1 -сетку 1,блок 2 задания граничный условий,блок 3 задания начальных...

Номер патента: 1102523

Опубликовано: 15.07.1984

Авторы: Мазепа, Путятин, Ткачук

МПК: A01G 23/06

Метки: вырезки, измельчения, корневищ

...мощности шасси 1. Звездочка 3 через шлицевое соединение связана с приводным валом 6, на котором жестко установлены коническая 7 и цилиндрическая 8 звездочки, причем на внутреннем конце вала установлена конусная полумуфта 9 или 1 О, а внешний конец через 15 20 25 30 35 40 45 50 55 упорный подшипник 11 соединен с гидро- цилиндром 12. Часть 13 державки, установленная на валу 6, соединена с помощью шарнира 14 с частью 15 державки. имеющей режущий орган, и гидроцилиндро 16 наклона державки. На части 15 державки смонтирована ведущая звездочка 17 цепного режущего органа, связанная режущей цепью 18 со звездочкой 19. Ведущая звездочка 17 снабжена коническим 20 и цилиндрическим 2 колесами. Часть 15 державки шарниром 14 через звено 22 и...

Номер патента: 1099218

Опубликовано: 23.06.1984

Авторы: Алнис, Путятин

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...стен.да в целом.Цель изобретения - расширение воз" можности регулирования длительности ударных нагрузок и повьппение долговечности.40 Укаэанная цель достигается тем, что в стенде для ударных испытаний изделий упругая балка и подвижные упоры выполнены в виде пакетов упру-гих пластин, соединенных стяжками.Пластины в упругой балке разделены вкладышами, имеющими форму балки равного сопротивления изгибу. Кроме того, пластины в упругой балке ориентированы своими плоскостями поперек плоскостей пластин в подвижных упорах.Меняя количество пакетов упругих пластин и степень их затяжки, можно обеспечить заданную упругость балки и подвижных упоров. В случае поломки мбжно производить замену отдельных Средства ориентации стола 11 выполнены в виде...

Номер патента: 1093936

Опубликовано: 23.05.1984

Авторы: Попов, Путятин

МПК: G01M 7/00

Метки: знакопеременные, испытания, нагрузки, стенд, ударные

...на станине траверсы, подвижно установ ленные на станине и жестко связанные между собой ударник с формирователем ударного импульса и амортиза тор, расположенную между ударником к аморткзатором подвижную платформу 20 25 30 для крепления испытуемых иэделий и закрепленные на траверсах устройство для разгона ударника и тормоз, снабжен расположенной между амортизатором и траверсой, на которой закреплен тормоз, подвижной массой, выполненной с воэможностью взаимодействия с траверсой.Кроме того, стенд снабжен дополнительными амортизаторами, расположеннымк с двух сторон подвижной массы в направлении ударов.На фиг. 1 схематично изображен предлагаемый стенд, общий вид; на фиг. 2 - то же, вид сверху.Стенд содержит станину 1, закрепленные...

Номер патента: 1075298

Опубликовано: 23.02.1984

Авторы: Даев, Козлов, Лискин, Майстренко, Путятин, Рогачев, Савенков

МПК: G09G 1/16

Метки: индикаторе, информации, телевизионном, формирования

...второй схемы сравнения, первый вход которой соединен с выходом счетчика по координате У, а второй вход второго блока сравнения соединен с вторым выходом вычислителя масштаба изображения, первый вход которого со единен с первым выходом первого блока памяти, второй и третий выходы которого соединены соответственно с третьими и четвертыми входами вычислителя поворота изображения, а четвертый выход первого блока памяти соединен со вторым входом второго и третьего блоков памяти, третий и четвертый вход которых соединен с соответствующими выходами формирова теля адреса и соответственно с вторым и третьим входами вычислителя масштаба изображения, четвертый и пятый входы которого соединены с соответствующими выходами вычислителя 40...

Номер патента: 1059584

Опубликовано: 07.12.1983

Авторы: Данилов, Мацевитый, Путятин, Стоян

МПК: G06G 7/56

Метки: моделирования, полей, физических

...выход управляемых резисторов соединен сВ-сеткой 2 .Однако указанное устройство непозволяет решить задачу. перебора: 40перестановок размещений источников,поскольку в узлы В-сетки не подводятся токи - аналоги источниковфизического поля. Кроме того,. этоустройство не позволяет организовать 45целенаправленный перебор вариантовразмещения источников. ля, вход запуска которого являетсявходом запуска устройства, группаинформационных входов которого соединена с группой информационныхвходов блока задания интенсивностиисточников физического поля, группаинформационных выходов которогоподключена к группе информационныхвходов коммутатора, первая группавыходов которого соединена с группойвходов блока цифроаналоговых преобразователей, группа выходов...

Номер патента: 1051542

Опубликовано: 30.10.1983

Авторы: Галькевич, Долженкова, Путятин

МПК: G06T 1/00

Метки: изображений

...иормализуемого и эталонногоизображения;5 д,Ь 1(1,1=1,2,3) - коэффициенты нормализации,Поставленная цель достигаетсятем, что в устройство, содержащееблок памяти, подключенный к выходублока фотоэлектронного преобразования, блок определения признаков эталонного изображения и блок определения признаков текущего изображения,подключенные к выходам блока памяти,вычислительный блок, подключенный квыходам блоков определения признаковэталонного и текущего изображений,и блок управления, подключенный кблокам памяти, определения признаковэталонного и текущего изображений,введен блок определения эталонныхзначений координат, подключенный квыходам блока памяти, вычислительного блока и блока управления. Блок определения эталонных значений координат...

Номер патента: 1045042

Опубликовано: 30.09.1983

Авторы: Попов, Путятин

МПК: G01M 7/00

Метки: знакопеременные, испытания, нагрузки, стенд, ударные

...содержит станину 1, предназначенную для свободного перемещения по ней удернике 2 с формирователем 3 ударного импульса, емортизатор 4, расположенную между ними платформу 5 с испытуемым изделием (не показано), устройство 6 для разгоне ударнике 2 и тормоз 7.Ударник 2 и амортизатор 4 расположенына подвижных треверсах 8 и 9, которыежестко связань между собой стойками10 и 11, Стойки 10 и 11 и тревесы8 и 9 образуют подвижную раму, Суммарнь 1 й зазор между форуирователем 3Ударного импульсе, амортизатор 4 и платформой 5 выбран равным пути, проходимому подвижной рамой в процессе рвзгона, а зазор между подвижной рамой итормозом 7 ревен сумме путипроходимого платформой 5 в процессе соударения,и пути разгоне подвижной рамы,Стенд работает следующим...

Номер патента: 1043550

Опубликовано: 23.09.1983

Авторы: Бычков, Путятин

МПК: G01N 27/90

Метки: электромагнитного

...участком, а второй - в зоне,исключающей его электромагнитноевзаимодействие с электропроводящимиобъектами, сравнивают сигналы обоихпреобразователей, фиксируют частотубаланса амплитуд, по которой определяют контролируемый параметробъекта 12 1.Однако известный способ также необладает необходимой точностью контроля, что связано с погрешностьюизмерений при вариации зазора между преобразователем и поверхностьюконтролируемого объекта,Цель изобретения - повышение точности контроля,Поставленная цель достигаетсятем, что согласно способу электромагнитного контроля, заключающемусяв том, что накладной электромагнитный преобразователь питают токомпеременной частоты, приводят егово взаимодействие с контролируемымобъектом, сравнивают сигнал...

Номер патента: 998892

Опубликовано: 23.02.1983

Автор: Путятин

МПК: G01M 7/00

Метки: возбуждения, колебаний, объекта, свободных

...винта 7, а часть, примыкающая к кулачку 6 с противоположной винту 7 стороны, имеет цилиндрическую поверхность 8, образующая которой совпадает в одной точке 0 с образующей кулачка 6На приспособлении 2 на кронштей 40 50 55 нах 9 установлен с возможностью перемещения параллельно оси, вала 5 толкатель, выполненный в виде штанги10 с роликом 11, и связанный с толкателем муфтой 12 пневмо (гидро) цилиндр 13,Ролик 11 толкателя поджат в исходном положении к цилиндрической поверх-, ности 8 вала 5 пружиной 14, 65 соединенным со штангой, причем рас" рположение захода и длина винтовой каУстройство снабжено также повод-ком 15, выполненным в виде вилки,охватывающей шейку 16 штанги 10, спальцем 17, предназначенным для пе"ремещения по винтовой канавке...
