Инерционный трансформатор вращающего момента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

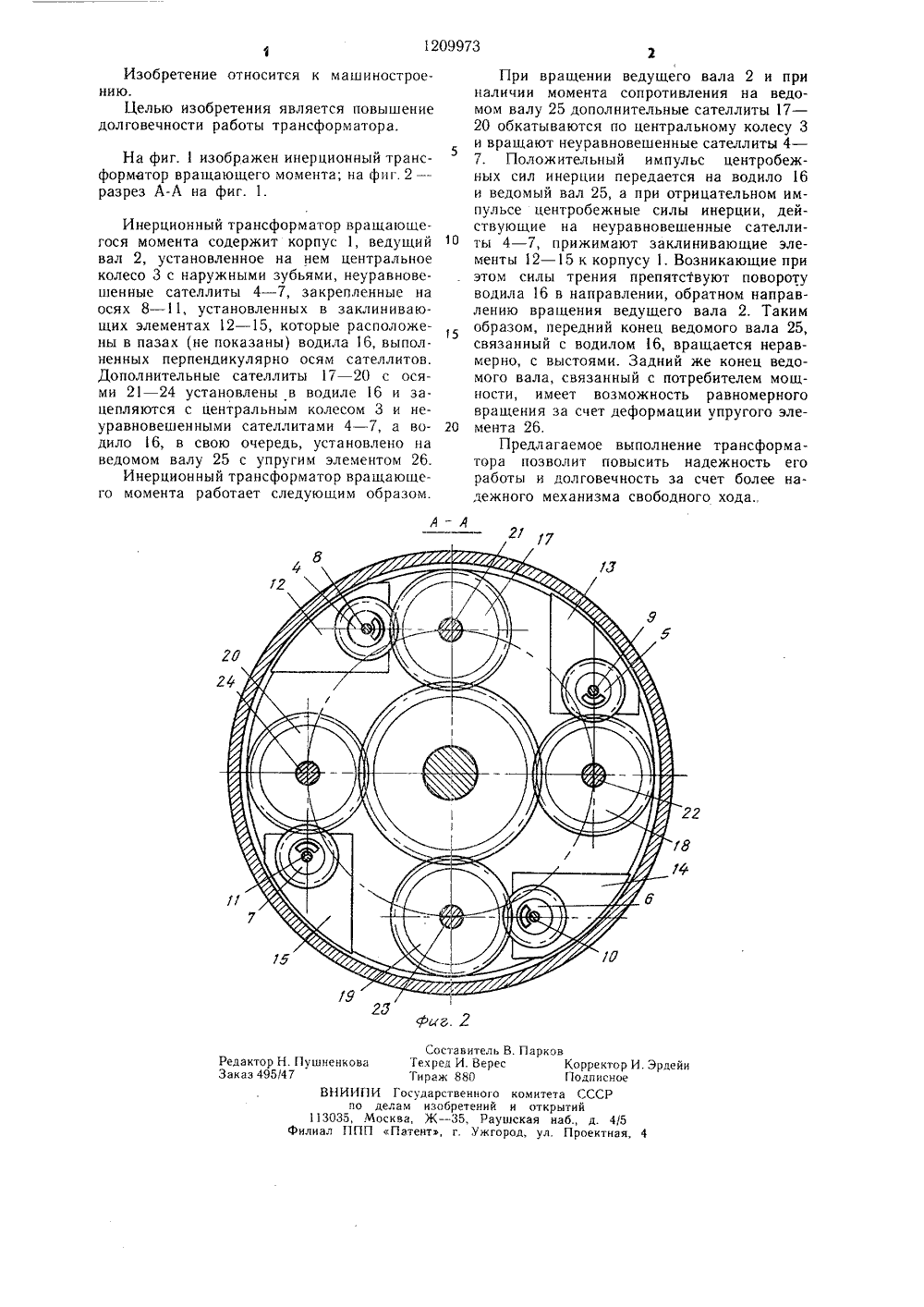

(19) Н 33/1 ОПИСАНИЕ ИЗОБРЕТЕНИН АВТОРСМОМУ СВИДЕТЕЛЬСТВУ(21) 3677398/2 (22) 22.12.83 (46) 07.02.86. (1) Владимир юл.5кий политехнический инсти иг. 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ илов и А. А. Рязанов .8)идетельство СССР 6 Н 33/14, 1972.Инерционные автоматичесры вращающего момента. ние, 1978, с. 11, рис. 2. ИОННЫЙ ТРАНСфОРЮШЕГО МОМЕНТА, соведущий вал, установ(72) А. И. Новож (53) 621.833,6 (088 (56) Авторское св485263, кл. Г 1Леонов А. И. кие трансформато М.: Машинострое (54) (57) ИНЕРЦ МАТОР ВРАЩА держащий корпус ленное на нем центральное колесо с наружными зубьями, неуравновешенные сателлиты, ведомый вал с упругим элементом и установленное на нем водило, отличающийся тем, что, с целью повышения долговечности работы трансформатора, в водиле перпендикулярно к осям сателлитов выполнены пазы, трансформатор снабжен заклинивающими элементами, установленными в пазах с возможностью смещения вдоль них, дополнительными сателлитами, установленными в водиле и зацепляющимися с центральным колесом и неуравновешенными сателлитами, а последние установлены в заклинивающих элементах.1209973 4 вг Составитель ва Техред И. Вере Тираж 880 ИПИ Государственного по делам изобретений Москва, Ж - 35, Ра ППП Патентэ, г. УжгИзобретение относится к машиностроению.Целью изобретения является повышение долговечности работы трансформатора. На фиг. 1 изображен инерционный трансформатор вращающего момента; на фиг, 2 -- разрез А-А на фиг. 1. Инерционный трансформатор вращающегося момента содержит корпус 1, ведущий вал 2, установленное на нем центральное колесо 3 с наружными зубьями, неуравновешенные сателлиты 4 - 7, закрепленные на осях 8 - 11, установленных в заклинивающих элементах 12 - 15, которые расположены в пазах (не показаны) водила 16, выполненных перпендикулярно осям сателлитов. Дополнительные сателлиты 17 - 20 с осями 21 - 24 установлены в водиле 16 и зацепляются с центральным колесом 3 и неуравновешенными сателлитами 4 - 7, а водило 16, в свою очередь, установлено на ведомом валу 25 с упругим элементом 26.Инерционный трансформатор вращающего момента работает следующим образом. При вращении ведущего вала 2 и приналичии момента сопротивления на ведомом валу 25 дополнительные сателлиты 17 - 20 обкатываются по центральному колесу 3 5и вращают неуравновешенные сателлиты 4 - 7. Положительный импульс центробежных сил инерции передается на водило 16 и ведомый вал 25, а при отрицательном импульсе центробежные силы инерции, действующие на неуравновешенные сателли ты 4 - 7, прижимают заклинивающие элементы 12 - 15 к корпусу 1. Возникающие при этом силы трения препятствуют повороту водила 16 в направлении, обратном направлению вращения ведущего вала 2. Таким образом, передний конец ведомого вала 25, связанный с водилом 16, вращается неравмерно, с выстоями. Задний же конец ведомого вала, связанный с потребителем мощности, имеет возможность равномерного вращения за счет деформации упругого эле мента 26.Предлагаемое выполнение трансформатора позволит повысить надежность его работы и долговечность за счет более надежного механизма свободного хода.,
СмотретьЗаявка
3677398, 22.12.1983
ВЛАДИМИРСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
НОВОЖИЛОВ АЛЬБЕРТ ИВАНОВИЧ, РЯЗАНОВ АНДРЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: F16H 33/14
Метки: вращающего, инерционный, момента, трансформатор
Опубликовано: 07.02.1986
Код ссылки
<a href="https://patents.su/2-1209973-inercionnyjj-transformator-vrashhayushhego-momenta.html" target="_blank" rel="follow" title="База патентов СССР">Инерционный трансформатор вращающего момента</a>
Инерционный трансформатор вращающего момента
Номер патента: 637580
Опубликовано: 15.12.1978
Авторы: Васин, Геренштейн, Захаров, Моржицкий, Пожбелко, Созыкин
МПК: F16H 33/14
Метки: вращающего, инерционный, момента, трансформатор
