Номер патента: 1080711

Опубликовано: 27.07.2005

Авторы: Дягилев, Разуваев, Целищев

МПК: H03M 13/00

Метки: данных, декодирования, кодирования, обнаружения, ошибок, цифровых

Устройство кодирования и декодирования для обнаружения ошибок в цифровых данных, содержащее сдвиговый регистр, состоящий из шестнадцати триггеров, генератор сигналов четности, входной порт данных, имеющий четыре информационных выхода и один контрольный выход, отличающееся тем, что, с целью повышения быстродействия устройства, в него введены одиннадцать двухвходовых логических элементов Исключающее ИЛИ, выходы которых соответственно соединены с информационными входами первого, третьего и четвертого, пятого, седьмого и с одиннадцатого по шестнадцатый разрядов сдвигового регистра, вторые входы первых десяти элементов Исключающее ИЛИ соответственно соединены с контрольным, третьим, вторым,...

Номер патента: 1804176

Опубликовано: 09.02.1995

Авторы: Вишнев, Целищев

МПК: F04B 37/02

Метки: адсорбционный, насос

...труб- при 20 С, Производится интенсивный наки 8 и ее верхнего конца 9, выполненного в 35 грев адсорбента, содержащегося в колбе 2, виде Ч-образной трубки. Конический отбой- и газа, поглощенного адсорбентом, до ник 14 меньшим диаметром конуса направ- . комнатной температуры, при которой осулен вверх, а гребень волны компенсатора 15 ществляется десорбция поглощенного адвходит внутрь полости отбойника 14. сорбентом газа, Выходя из слоя адсорбентаПолость колбы 2, расположенная над 40 равномерно по всей высоте слоя, десорбиконическим отбойником 14, является сепа- руемый газ попадает в зазор 12 между перрационной зоной 16. Адсорбционный насос форированной 4 и центральной 8 трубками, работает следующим образом, за счет винтовой...

Номер патента: 1835399

Опубликовано: 23.08.1993

Авторы: Голынко, Целищев

МПК: C05B 11/02

Метки: жидких, комплексных, удобрений

...качестве ЯКУ со снижением расхода аммиака при повышениикачества прсдукта. /1 ля этого необходимо -изменить порядок операций и стало возможным отказаться от высокотемпературной реэкстракции.Сущность способа поясняется чертежом. Насыщенный Фосфорной кислотойорганический растворитель 1 обрабатывают раствором 2,содержащим МАФ и ДАф,ьна стадии реэкстракции 3. Регенерированный растворитель выводят на экстракцию 4, Образовавшийся водный реэкстракт 5 содержащий МАФ и ДАФ в другом соотношении, чем 2, делят на двечасти, одну из которых в количестве0,05-0,17 м.ч. выводят в качествеЖКУ 6, остальную 7 обрабатывают аммиаком 9 на стадии аммонизации 8 иполучают реэкстрагирующий раствор,2,1Предложенный способ можно осу.ществить в широком температурном...

Номер патента: 1804492

Опубликовано: 23.03.1993

Авторы: Абдукадыров, Корабельников, Фазылов, Целищев

МПК: D01B 1/02

Метки: волокнистого, очиститель

...вверх и ударяет о гофрированную поверхность 2. Отразившись, хлопок-сырец падает вниз и снова подкидывается зубьями вверх. При этом многократном подкидывании происходит очистка хлопка-сырца от сорных е относится к текст ти и может быть испо ях хлопка-сырца, Це вышение очистите нная цель достигает итирочной щеткой г ости Для предотвр дусмотрены козыр ообразных направприм , а также разделение комковболее мелкие фракции. Притирочная щка, расположенная за гофрированной. верхностью, разделяет на фракции силуплотненные комкиКроме того, она просывает летучки, выделяя глубоко внедрные сорные примеси; После притирочщетки летучки под действием центробной силы перекидываются на следующпильный цилиндр. Шаг следующей гофриванной поверхности меньше...

Номер патента: 1777943

Опубликовано: 30.11.1992

Автор: Целищев

МПК: B01F 13/02

Метки: аэратор-смеситель

...обьемасмеси этих компонентов. движущихся по винтовой линии, перемешивается с другой частью их объема, движущейся через поперечные прорези внутренних краев винта Архимеда и через зазор между ними и поверхностью трубы подачи воздуха, Винт Архимеда с прорезями на внутренних егокраях и зазора между ними и поверхностью трубы нагнетания воздуха способствуют турбулизации смешивающихся компонентов и более интенсивному диспергированию воздуха в смеси, обеспечивая тем самым более высокую степень ее аэрации, а следовательно и более высокую тампонирующую способность,. На фиг.1 представлен аэратор - смеси- тель, разрез; на фиг.2 - . разрез А-А на фиг.1,Аэратор - смеситель состоит из корпуса 1 с ниппелем замка бурильной колонны, трубы подачи смеси 2,...

Номер патента: 1758163

Опубликовано: 30.08.1992

Авторы: Егорова, Павлов, Целищев

МПК: E02D 5/30

Метки: сваи, создания, уширения

...сваи 1 состоит из заглушенного снизу трубчатого наконе Рника 2, наворачиваемого на д бурильнуо трубу 3, Вдоль боковой поверхности трубчатога наконе яника 2 размещено (у не менее двух рядов чаклонных отверстий 4, расположенных в ниже- и вышележащих ярусах относительно горизонтального отверстия 5, при этом оси наклонных отверстий направлены навстречу дру. другу: 1 ф пересечением оси горизонтального отвд. стия 5.,Основание сваи сооружают следующим Образом,По окончании бурения скважины 6 на ее забой на бурильных трубах 3 спускают трубчатый наконечник 2 и при его вращении производят размыв грунта промывочной жидкостью, закачивающей через бурил ьныетрубы 3. Вследствие направления струй в точки пересеченые осей отверстия грунт размыкается...

Номер патента: 1749380

Опубликовано: 23.07.1992

Авторы: Крюков, Целищев

МПК: E02D 3/046

Метки: трамбовка

...охватывает другую секцию с образованием выступа на поверхности кожуха 2, Секции кожуха 2 снабжены фиксатором 11, выполненным в виде закрепленной на одной из секций кожуха 2 подпружиненной собачки, контакти- Фф рующей с пластиной, расположенной на О другой секции кожуха 2 и име)ощей зубья на 6 д рабочей поверхности. ООТрамбовка работает следующим абра-зом.Вначале производится установка кожуха 2 с зафиксированными секциями на мес- - ф то вытрамбовывания котлована, а затем в него сбрасывается полый корпус 1 трамбовки. При вхождении корпуса 1 в кожух 2 последний погружается в грунт за счет удара выступом 3 корпуса 1 по опорному элементу 10 кожуха 2, По окончании вытрамбовывания котлована на заданную глубину производится его переформирование...

Номер патента: 1747431

Опубликовано: 15.07.1992

Авторы: Голынко, Зарубина, Коняхина, Корнева, Малахова, Мошкова, Целищев

МПК: C05B 11/04

Метки: жидких, комплексных, удобрений

...массовом соотношении Р 205 в органическом растворителе к газообразному аммиаку, Это соотношение равно (2,4-2,6);1, В случае же, если Р 205:ЙНэ меньше 2,4,1 или больше 2,6:1, стабильный раствор ЖКУ не образуется. Кроме того, происходит забивка аппаратуры осадком, что затрудняет ведение процесса и снижает производительность установки (см, примеры 1-5 таблицы),Присутствие раствора ди- и моноаммонийфосфата, в качестве которого можно использовать часть продукта (ретур), необходимо для предотвращения образования эмульсии, Выбранный интервал массового соотношения ретура к органическому растворителю, равный 1,(0,8 - 5,0), соответствует оптимуму. Если на 1 мас.ч, ретура приходится более 5 мас, ч, органического растворителя, то...

Номер патента: 1733576

Опубликовано: 15.05.1992

Авторы: Крюков, Целищев

МПК: E02F 5/32

Метки: грунта, разрушения

...что в способе разрушения грунта, включающем бурение скважин и нагнетание в них сжатого газа, при нагнетании газа в каждой скважине создают давление величиной, меньшей давления разрушения грунта, а затем в скважину закачивают рабочую жидкостьдо возникновения гидроразрыва грунта.Устройство для осуществления способа, включающее трубчатый корпус с выпускными радиальными отверстиями и забурником и систему подачи сжатого газа с обратным клапаном, снабжено системой подачи жидкости под давлением, а в нижней части трубчатого корпуса размещен по высоте ряд гаэосборных раструбов, при этом выпускные отверстия в корпусе расположены над каждым из раструбов,На фиг. 1 схематически изображено устройство для рыхления грунта газожидкостным агентом,...

Номер патента: 1733377

Опубликовано: 15.05.1992

Авторы: Зарубина, Кирюшина, Коняхина, Корнева, Малахова, Мошкова, Целищев

МПК: C01B 25/22, C05B 7/00, C05D 5/00 ...

Метки: магнийсодержащих, переработки, фосфоритов

...на очистку, осуществляемую методомпротивоточной жидкостной экстракции с использованием 50-1000-ного раствора трибутилфосфата в любом инертном разбавителепри объемном соотношении органической иводной фаз, равном 5 - 1):1. Степень экстракции фосфорной кислоты в органическуюфазу определяют по уравнению (1).Фосфорную кислоту из органическойфазы выделяют в водный реэкстракт, который упаривают и нейтрализуют аммиаком сполучением ЖКУ, Рафинат, полученный настадии очистки фосфорной кислоты трибутилфосфатом, с массовым отношениемМ 90/Р 205, равным 0,15-0,21, аммонизируют до рН 5,3 - 5,6, пульпу упаривают, высушивают и полученный продукт прокаливаютпри 160-190 С в течение 10-40 мин. В результате такой обработки получают МАПФ, который может быть...

Номер патента: 1701905

Опубликовано: 30.12.1991

Авторы: Матушкин, Целищев

МПК: B25D 17/24, E21B 1/00

Метки: виброгаситель

...закреплены параллельноштоку 5 стержни 13, установленные в отвер. стиях 3 приливов, цилиндрь с возможностью осевого перемещения. Цилиндр 1связан с инструментом.виброударного действия через днище 2.Виброгаситель работает следующимобразом,При нажатии на ручки 12 происходитзакручивание пружинных кронштейнов 11.Одновременно происходят опускание относительно непрдвижного цилиндра 1 перекладины 9 со стержнями 13, штоком 5 споршнем 6, сжатие нижнего упругого эластичного элемента 8 и разжатие верхнегоупругого эластичного элемента 7, Величинаопускания указанных частей устройства зависит от создаваемой нагрузки на ручки 12,прочности разрушаемого материала и упругости элементов 7 и 8, а также от интенсивности предварительного их сжатияпосредством...

Номер патента: 1686071

Опубликовано: 23.10.1991

Авторы: Барабанщикова, Павлов, Целищев

МПК: E02D 7/20

Метки: анкеров, вдавливанием, погружения

...для проведения работ, производят сборку устройства. Для этого снизу устройства через отверстия втулки 2 и поршня 4 вставляют нижнюю часть нажимного патрубка 6 так, чтобы его раструб 16 вошел во втулку 2, Затем на нижнюю часть нажимного патрубка 6 наворачивают его верхйюю часть с фланцем 15 и через них пропускают трос 18, а присоединенный к нему анкер 17 вставляют во втулку 2 и соединя ют с ней с помощью50 55 Устройство для погружения анкеров вдавливанием, включающее опору в виде открытой снизу вакуум-камеры с осевым отверстием и направляющей для пропуска погружаемых анкеров, захватный механизм, нажимной патрубок с опорным фланцем на верхнем его торце и пневмонэсос, о т л и ч аю щ е е с я тем, что, с целью снижения энергозатрат, оно...

Номер патента: 1643328

Опубликовано: 23.04.1991

Авторы: Крюков, Целищев

МПК: B63H 25/44

Метки: судна, торможения

...шарнйда;), а силовой цилиндр 8 соединен с карп,сом судна посгедством шарнира О.Устройство для тормогквния судна расо Ю тадт,лрруюшй 1 р Обое.ъо,у( пдмоцыГ аптека 7 силового цилиндоа б производится поворот рычага б протиВ ЧВСОВОЙ р.чту р 1 Г 1 ЭтрФ 1 ПОВОраЧйваг ТСр и жесткО связаннзл с рычаГОМ б поворотная 2:Д совм.н, с а:1 епченнц наей затвором 1 к 070 рый свободным концом Вы двигается йз ниши 4 навстречу потоку ВОды смыВВэщему суд 140 при ВГО дв 10 кенйи. 38" хвать 1 ваемая часть этого по ока затвор 01 ", продвигаясь ",:(ду с генка,.1 и заВораН 1 ШИ 4 Наф 10;",",ЛЯЕт Я П ЩЕЛДЦОЕ СОПРкоторого он Выбрасывается навстречу движения судна. В результате движение судна интенсивно замедляется, так как этому способствуют сила лобового...

Номер патента: 1643024

Опубликовано: 23.04.1991

Автор: Целищев

МПК: A63B 21/075

Метки: гантель

...с грифом, с внутренней резьбовой крышкой 12 и клапаном 13 на боковой стороне для заполнения сыпучим материалом 14, напримео дробью. Клапан 13 выполнен поворотным на оси 15, Резьбовая крышка 12 имеет упоры 16 для поворота ее вручную,Пользуются гантелью следующим образом.Первоначально на грифе 1 установлены только стаканы 11 с крышками. Г 1 о мере увеличения нагрузки при тренировке оба диска постепенно заполняются дробью 14, Для этого резьбовая крышка 12 слегка выворачивается из стакана 11, клапан 13 поворачивается в сторону. После засыпания равных количеств дроби в каждый диск клапаны 13 закрываются и фиксируются ввертыванием крышек 12 до упора. Когда вес дроби, засыпаемой в каждый крайний диск,5 10 15 20 25 30 35 40 45 становится...

Номер патента: 1624144

Опубликовано: 30.01.1991

Авторы: Барабанщикова, Павлов, Целищев

МПК: B25D 17/24, E21C 3/04

Метки: виброгасящее, перфоратора, ручного

...рукоятка, состоящая из пружинных кронштейнов 3 сручками 14 на их концах. Виброгаситель при помощи головки 4 пологоштока 3 жестко соединен с кронштейном 15 перфоратора 16,Устройство работает следующим образом.При нажатии на ручки 14 происходит "закручивание" пружинных кронштейнов 13 и опускание цилиндра 1 относительно неподвюкногопЬлого штока 3 и закрепленного на нем поршня5. Одновременно происходят сжатие пружины 7 и разжатие пружины 6 и пере 55ток рабочей жидкости иэ верхней полости цилиндра 1 в нижнюю его полостьчерез циркуляционные отверстия 9 и 8. отверстия 8 и 9, При этом шток 3 споршнем при работе П 16 перемещается относительно неподвижньм Ц 1 и ручек 14, а при процессах закручиванияи раскручивания К 13 наоборот Ц 1...

Номер патента: 1608291

Опубликовано: 23.11.1990

Авторы: Крюков, Целищев

МПК: E02D 3/046

Метки: котлованов, образования

...плиты 7 на заданную глубину при поднятом трамбующем органе производится замена ограничителей 14 раздвижения на другие, которые необходимы для получения заданных уклонов стенок котлована. Затем трамбующий орган устанавливают в котловане на передающую плиту 7 и заменяют проушину 9 на направляющую штангу с наковальней и падающим грузом на ней. После чего посредством возвратно-поступательного движения падающего груза по направляющей штанге производятся удары по наковальне, которые передаются вертикальному стержню 4. Вертикальный стержень 4 опускается вниз вместе с горизонтальаной планкой 5, которая с помощью роликов 6, катящихся вниз в наклонных пазах 3, раздвигает секции 1. По окончании раздвижения секций 1 до заданной величины...

Номер патента: 1608257

Опубликовано: 23.11.1990

Авторы: Абдукадыров, Сучкова, Фазылов, Целищев, Эргашев

МПК: D01G 9/14

Метки: барабан, волокнистого, очистителя

...силы выделяются из массы волокнистого материала, Для гарантии участия зубьев в процессеочистки масса пилок 3, помещенных вгазах 4, должна быть не менее 0,01 кг,так как при менее 0,01 кг возможноуглубление пилок 3 в пазы 4, т, евызод из рабочего положения,55При работе барабана в составе очистителя волокнистого материала посгоянный магнит 6 устанавливается в зонесъема материала, и в этой зоне пил" ки 3 углубляются в пазы 4, .и процесссъема облегчается,Выбор угля наклона передней гранизубьев рабочих элементов в очистителях ограничен условиями процесса съема, В данном барабане процесс съемарешается (облегчается) за счет установки магнита 6 в полости барабана,при этом передний угол наклона зубьевможет быть меньшим, что делает...

Номер патента: 1604978

Опубликовано: 07.11.1990

Авторы: Вишнев, Келептришвили, Филиппов, Целищев

МПК: E04H 3/26

Метки: арена, зрелищного, сооружения

...поворачивается ведущее зубчатое колесо 23 и передает вращение через промежуточное зубчатое колесо 22 основному10 15 20 25 30 35 40 45 50 55 подвижному кольцу 3, которое поворачивается по часовой, стрелке. Так как основное подвижное кольцо 3 связано цепным механизмом с дополнительным подвижным кольцом 10, то при повороте основного кольца 3 по часовой стрелке одновременно с ним поворачивается дополнительное кольцо 10 против часовой стрелки. Таким образом, площадка 1 начинает подъем из крайнего нижнего положения, при котором стержни 5 и 6 находятся под малыми углами к горизонтали, при которых усилия основного привода не хватает для выведения площадки из крайнего нижнего положения.Дополнительный привод работает синхронно с основными до тех...

Номер патента: 1604810

Опубликовано: 07.11.1990

Авторы: Голынко, Зарубина, Коняхина, Ласкорин, Лембриков, Малахова, Мошкова, Токмакова, Целищев

МПК: C05B 11/02

Метки: жидких, комплексных, удобрений

...при экстракции фосфорнойкислоты на ЭФК (24,847. РО) в однуступень при объемном соотношении фазО:В=10:1 концентрацию Р О, =3,97%получают при экстракции в две ступении объемном соотношении фаз О:В=2,94 ф 1из ЭФК концентрацией 22,55% РО , концентрацию 6,3% РО, получают приэкстракции в три ступени при объемномсоотношении О:В=З:1 из ЭФК, содержащей 30,3% РО-.Приведенные данные получены для70-75%-ком ТБФ в керосине. С повышением концентрации Р Оз в органическомрастворителе соотношение органической и водной фаз(О:В) при реэкстракции снижается. В табл.2 представленазависимость соотношения О:В от конпентрации РО в органическом растворителе.РН при реэкстракции поддерживаютравным 5,20-6,70, так как только вэтом случае получают раствор с...

Номер патента: 1588602

Опубликовано: 30.08.1990

Авторы: Богдан, Козача, Лосихин, Павлович, Ходосовский, Целищев

МПК: B60T 17/02

Метки: воздухом, сжатым, снабжения, средства, транспортного

...поступает к его выходу 27, отжимает обратный правый клапан 26 и поступает к входу регулятора 5, а затем через обратный клапан 31 и воздухораспределитель 1 О - к входу левого осушителя 3 под его сепаратор, 1, где сжатый воздух сначала фильтруется, а затем осушается, проходя слой осушителя. Затем воздух выходит через выходное отверстие 29 к левому обратному клапану 28, отжимает его и заполняет рессивер 8. Одновременно через дроссель 30 сжатый воздух поступает и на выход 29 правого осушителя 2, обеспечивая обратную продувку его адсорбента и сепаратора 1 в атмосферу через воздухораспределитель 10.Сжатый воздух также от входа регулятора 5 воздействует на реле 19 давления блока 6 управления и управляемую полость 15 воздухораспределителя 9, При...

Номер патента: 1573110

Опубликовано: 23.06.1990

Автор: Целищев

МПК: E02F 5/30

Метки: орган, рабочий, рыхлителя

...зубья 7, поворот которых ограничен веохним 8 и нижним 9 упорами. В нижней части рабочего органа установлен клиновидный наконечник 10. Между ним и секцией 4 установлена нижняя дополнительная секция 11, аналогичная последней с боковыми выемками 5, скалывающими зубьями 7, шарниром в виде оси 6, которая устаковлека в выполненном в подъемной тягепродоль- ном пазу 12. Нижние упоры 9 для обеспечения сборки выполнены съемными и закреплены в секции болтами 13. Отверстия для установки осей 6 заглушены резьбовыми пробками 14.Количество сжет быть и болвыполненная дл екции в рабочем органе моее двух. Подъемная тяга 1, я трехсекционного рабочего5731104ной тяге от верхнего до нижнего, и циклповторяется,Формула изобретения зорГана (фиг. 4),имеет...

Номер патента: 1553575

Опубликовано: 30.03.1990

Авторы: Абдукадыров, Корабельников, Сучкова, Фазылов, Целищев

МПК: D01G 9/14

Метки: барабан, волокнообрабатывающей, пильный

...установленных размещенных в чередующемся порядке, междупильные прокладки 4, в которых со сторонысвободно установленных пильных дисков размещены ролики 5. На корпусе в нерабочей зоне барабана установлены пары разновеликих роликов 6 и 7, которые Фрикционно соединены со смежными пильными дисками 2 и 3 соответственно.В процессе работы вал 1 вращает 35,жестко с ним связанные пилъные диски 2. Пильные диски.2 Фрикционно связа- ны с роликами 6., поэтому движение пильных дисков 2 передается роликам 6, которые в свою очередь вращают ро лики 7. От роликов 7 получают движение пильные диски 3.Так как ролики 6 и 7 имеют разные диаметры, то скорость пильных дисков3 отличается от скорости дисков 2выполнена в виде пары разновеликихроликов 6 и 7,...

Номер патента: 1548362

Опубликовано: 07.03.1990

Авторы: Крюков, Целищев

МПК: E02F 5/30, E02F 5/32

Метки: орган, рабочий, рыхлителя

...10, имеющего верхние две оси 11, закрепленные жестко в обойме 12, в которой выполнены продольные пазы-направляющие 13 для нижней оси 9, Канаты 14 и 15 полиспаста 10 пропущены через верхние блоки 16 и нижние блоки 17. Одни концы канатов закреплены на нижней оси 9, а другие - на подъемной тяге 18.Рабочий орган рыхлителя работает следующим образом. При сбрасывании рабочего органа рыхлителя с необходимой высоты он погружается в массив грунта. При его50 падении скалывающие зубья 4 возвратными пружинами 5 втянуты внутрь клиновидного корпуса 1, а нижняя ось 9 полиспаста 10 натяжными канатами 7 опущена в нижнее положение в пазах 55 ггаправляющих 13,Рабочий орган под действием своеймассы погружается в грунт, При подъеме рабочего органа...

Номер патента: 1530666

Опубликовано: 23.12.1989

Авторы: Крюков, Целищев

МПК: E02D 3/046

Метки: вытрамбовывания, котлованов, орган, рабочий

...плит 5 к вертикальным поверхностям корпуса 1 посредством гибких элементов 1 О. Пры сбрасывании и в момент внедрения рабочего органа в грунт грузы 6 расположены в крайнем верхнем положении, а боковые плиты 5 сомкнуты с корпусом 1, образуя вертикальные, без конусности, боковые поверхности. При этом, первоначально, за несколько сбрасываний рабочего органа образуется котлован с вертикальными стенками (фиг. 1), При достижении заданной глубины котлована перед последним сбрасыванием размыкают зажим 8 посредством рукояти 15 с фиксатором 16, освобождая от фиксированного положения ветви подъемного каната 4, Затем проводят последний подъем и сбрасывание рабочего органа, При сбрасывании и в момент внедрения рабочего органа в грунт боковые плиты 5...

Номер патента: 1498893

Опубликовано: 07.08.1989

Авторы: Павлов, Целищев

МПК: E02F 3/14

Метки: земснаряда, черпак

...производительности земснаряда за счет улучшения опорожнения черпака от грунта.На чертеже изображен черпак, общий вид, с местным разрезом.Черпак состоит из корпуса 1, ре вака 2 и каретки 3На внутренней поверхности корпуса 1 ступенчато выполнены дуговые ступенчатые выеми 4 вогнутой формы, передняя поверхность 5 которых сопряжена с ду говыми площадками 6 внутренней поверхности корпуса 1, а задняя поверхность 7 дуговых выемок 4 перекрыта дуговыми площадками 6. Все дуговые выемки имеют конические отверстия 8; соединяющие полость черпака с наруж.ной средой. Конусность этих отверстий направлена от внутренней поверхности корпуса 1 к внешней его по 25 верхности.Черпак земснаряда работает следующим образом.При погружении черпака в воду дуговые...

Номер патента: 1498804

Опубликовано: 07.08.1989

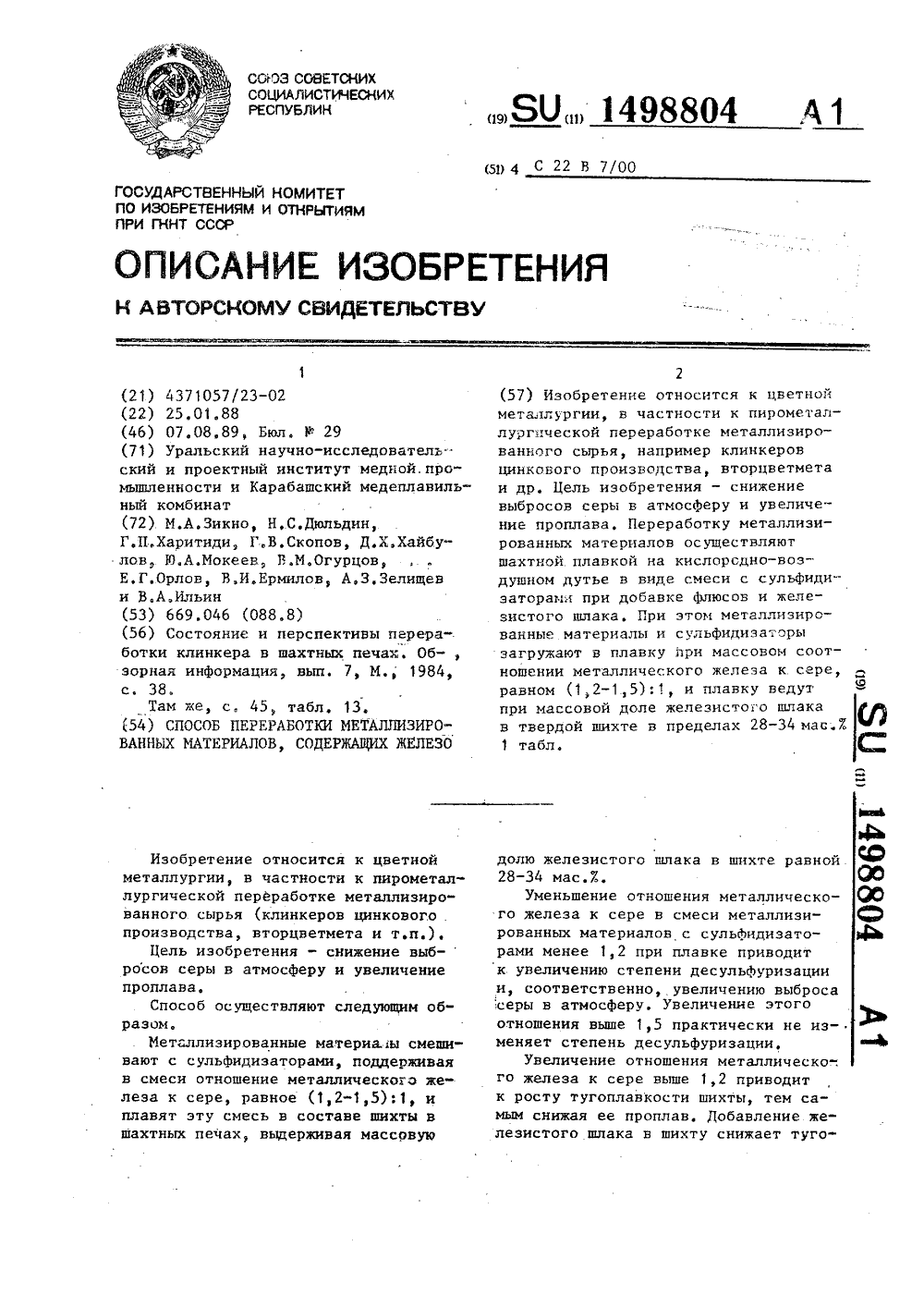

Авторы: Байбулов, Дюльдин, Ермилов, Зикно, Ильин, Мокеев, Огурцов, Орлов, Скопов, Харитиди, Целищев

МПК: C22B 7/00

Метки: железо, металлизированных, переработки, содержащих

...отношения металлическо-. го железа к сере выше 1,2 приводит к росту тугоплавкости шихты, тем самым снижая ее проплав, Добавление железистого шлака в шихту снижает туго1498804 В качестве составляющих шихты. взяты:.металлизированное сырье, куда 9 ходит текущий клинкер цинкового производства с содержанием в нем, Е: Сп.2,0-2,7 Ре 0 30 0-32,0; Ре, е у 0-27,0; Я 6,0-8,0; Еп 2,6-3 у 6, Эторцветмет, содержащий,Е: Ре 80,0," 70 Сц 20,0, сульфидизатор (медная руда), содержащая,Х: Си 2,0; 3. 40,0; Еп 1,0, оборотный железистый шлак, содержащий, Х: Сц 3,0; Ре 37,0; Б 7,0.Составляющие шихты смешивают и нро длавляют в шахтной печи на дутье, обогащенном кислородом.Результаты приведены в таблице, Из таблицы следует, что при плавке шихты с массовой...

Номер патента: 1479728

Опубликовано: 15.05.1989

Авторы: Бородулин, Целищев

МПК: F15B 19/00, G01M 19/00

Метки: гидроцилиндров, испытания, стенд

...гидроцилиндром 8, при этом силоизмерительное устройство 12 соединено с ригелями 17,18 внутри образованной захватами 13,14 45 рамки (не обозначена).Стенд раббтает следующим образом.Испытуемый гидроцилиндр 8 устанавливают на кронштейне 10, смонтированном предварительно на раме 1, а его шток 7 соединяют со штоком 4 нагрузочного гидроцилиндра 3 через вилку 9. В начальном .состоянии шток 7 гидроцилиндра 8 полностью убран, а шток 4 гидроцилиндра 3 полностью выдвинут. 55 Испытания для каждого из звеньев (не обозначены) телескопического гидроцилиндра 8 проводят поэтапно при сов.местном реверсировании штоков 4,7 гидроцилиндров 3,8 с помощью рычага 5, шарнирно связанного со стойкой 6 рамы 1. При этом кронытейн 10 при необходимости испытания...

Номер патента: 1470860

Опубликовано: 07.04.1989

Авторы: Крюков, Целищев

МПК: E01C 19/34, E02D 3/046

Метки: грунта, уплотнения

...на переключатель 3 . и упирается в крьппку 19, а боек 6 сжимает распорную пружину 10, накапливая дополнительную энергию (фиг.4). После этого через канал 18 начинает откачиваться воздух из подпоршневой полости 8, а через канал 19 поступает атмосферный воздух в надпоршневую полость 14 и при перепаде давления и усилии сжатой распорной пружины 10, превышающих удерживающее усилие электромагнита 2, поршень 4 отделяе:ся от него, освобождая переключатель 3, и вместе с бойком 6 устремляется вниз с ускорением, Разогнавшись за счет накопленной энергии распорной пружины 10 и перепада давления на поршень 4, боек 6 ударяет об уплотняемый грунт, постоянно, находя-, щийся под непрерывным вакууйировани- ем в результате продолжающейся откачки воздуха...

Номер патента: 1463578

Опубликовано: 07.03.1989

Авторы: Иванов, Иванова, Лосихин, Целищев

МПК: B60T 11/06, B60T 13/26

Метки: однопроводный, пневматический, привод, прицепного, средства, тормозов, транспортного

...3, две тяги 4 и 5, соединенные с клиньями 6тормозных механизмов 7 колес прицепа с помощью вилок 8 и штифтов 9.Винтовое соединение клиньев 6 и вилок8 позволяет осуществлять регулировку предварительного натяжения пружин10 и положения роликов 11, отжимающихпоршни 12 тормозных механизмов. Внутренняя полость цилиндра 3 разделенана две герметичные полости А и В поршнем 13, в котором имеется поджатыйпружиной 14 обратныи клапан 15. Поршень 13 жестко связан сс штоком 16,в который вворачивается тяга 4, Корпус цилиндра 3 имеет прсушину дляприсоединения тяги 5 с помощью штифта 9.Привод работает следующим образомПри соединении воздухопроводов 35прицепа и тягача с помощью соединительной головки 2 сжатый воздух изпневмосистемы тягача через...

Номер патента: 1462127

Опубликовано: 28.02.1989

Авторы: Стародубцев, Толчинский, Целищев

МПК: G01L 7/02

Метки: давлений, резинометаллическом, удельных, шарнире

...собой толстостенными втулками:соосно с втулками 2 и 3. Кольцо 1удерживается в этом положении винтами - фиксаторами 4. На кольце 1 закреплены тензодатчики 5, Ширина кольца 1 выбирается таким образом, чтобыее минимальный размер был равен ширине тензодатчика 5.Кольцо 1 контактирует с резиновымивтулками б металлической оси 7, Ось 7с резиновыми элементами б запрессована, 3 Ов полость, образованную внутреннимиповерхностями толстостенных втулок2 и 3. Таким образом, внутренние поверхности втулок 2 и 3 и кольца 1полностью имитируют внутреннюю поверхность проушины РМШ.Величина продольного перемещенияобрезиненного пальца фиксируется измерительной линейкой 8, соединенной. с обрезиненным пальцем и стрелкой 9,соединенной с втулкой 2.Устройство...
