Устройство для измерения послойных вертикальных смещений грунта конструкции гречко в. ф.

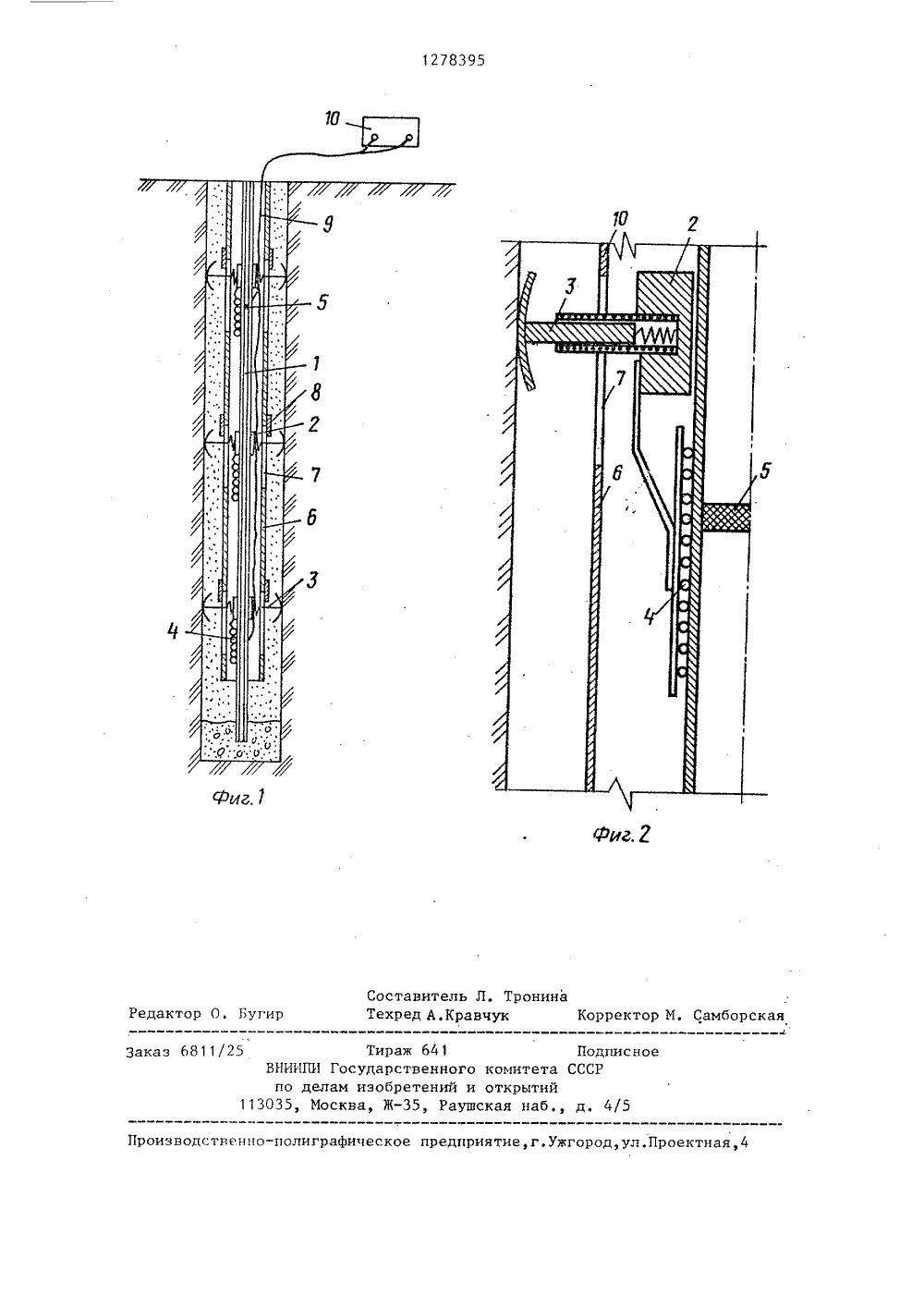

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 4 Е 02 П 1/00 ИЗОБРЕТЕНИЯ ИЯ ПОСЛОЙУНТА,нащенобойменУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(46) 23,12.86. Бюл,47 (71) Запорожское отделение Научноисследовательского института строительных конструкций(56) Руководство по проектированию оснований зданий и сооружений,-М,: Стройиздат, 1977, с, 224.Руководство по наблюдениям за деформациями оснований и фунда тов зданий и сооружений, - М.: Стройиздат, 1975, с, 112.(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕН НЫХ ВЕРТИКАЛЬНЫХ СМЕЩЕНИЙ ГР КОНСТРУКЦИИ ГРЕЧКО В.Ф.(57) Изобретение касается инструме тальных наблюдений за деформационными смещениями грунта. С целью п вышения точности измерения и сокр ния трудозатрат устройство снабже реперной трубой, металлическими о мами с подпружиненными ползунами, пропущенными через вертикальные п рези дополнительной трубы, и горизонтальной группой вертикально ра мещенных герконов. 2 ил.Изобретение относится к инструментальным наблюдениям за деФорма 1ционными смещениями грунта.Цель изобретения - повышение точ"ности и сокращение трудозатрат,На фиг. 1 изображено предлагаемоеустройство общий вид; на Фиг.,2 -узел горизонтальной группы вертикально расположенных герконов.Устройство для измерения послойных вертикальных смещений грунта со-.держит пластмассовую репернук трубу1, закрепленную ца забое скваяины,на которой с возможностью вертикального перемещения установлены металлические обоймы 2 с подпружиненнымиполэуцами 3, При этом металлическиеобоймы 2 снабжены вертикальной группой горизонтально распопожецных герконов 4 а реперцая труба 1 снабкенамагинтами 5.Кроме того устройство Вкл 1 очаетдополбдительную трубу 6 с прорезямичерез которье пропущены подпружиненные полэуцы 3, вэаимодействуощиео стенками скважины,Дополнительная труба 6 состоит иэзвеньев соединенных муатами 8, Отвертикальной группы горизонтальнорасположенных герконов 4 сквозь пространство между реперцой трубой 1 идополнительной трубой 6 пропущеныпровода 3 с.Оздицецные с регистрирующим прибором 10, размещенцом йаповерхности.Устройство рабогает следующим образом.В пробуренную до недефориирусмойтолщи скэажину опускаоот плас.тмассовую репернуо трубу 1 с маг 1 итами 5 и закрепляют ее на забое цемецтированием. Далее в сквосену опускают звенья метапцческоп, тополительной трубы 6, через вертикальные прорези 7 которой пропускаот подпруэщепгые ползуцы 3, взапмодействуощие со стенками скважины, При этом обоймы 2 находятся снаружи реперцой трубы 1,а. вертикальная группа горизонтально расположенных герконов 4 прилегает к ней. Звенья дополнительной трубы6 последовательно соединяются муфтами 8, Провода 9 от вертикальной группы горизонтально расположенных герконов 4 пропускаются на дневную поверхность к регистрирующему прибору10 внутри дополнительной трубы 6.Пространство между дополнительнойтрубой 6 и стенками скважины заполняется обратной засыпкой.Регистрирующий прибор 10 фиксирует взаимодействие каждого магнита с соответствующим герконом вертикальной группы геркоцов 4. При вертикальном смещении слоев грунта происходитсоответствующее смещение подпружиненных полэунов 3 относительно реперной трубы 1, т,е. происходит перемещение вертикальных групп герконов 4 относительно магнигов 5, что и регистрируется прибооом 10.Формула и з о б р е т е н и яУстройство для измерения послойцых вертикальных смещений грунта, включающее ренерную трубу, жестко закрепленную на забое скважины металлические обоймы с подпружиненными ползунами, размещенные на реперцой трубе и измерительное приспособление, о т л и ч а ю щ е е с я тем, что, с целью повьпкецпя точности и сокращения трудозатрат оно снабжено дополнительной тр убой с вертикальцьмт 1 прорезями, реперцая труба снабжена магнитами а ме"аллические обоймы - вертикальной группой горпэон тально расположенных герконов, при этом магниты жестко закреплены внутри реперцой трубы, обоймы установлены с возможностью вертикального перемещения вдоль нсе а подпружиненные ползуны пропущены через вертикальные прорези дополцительнсй трубы.1278395 Составитель Л. Тронина Техред А. Кравчук Корректор мбо Бу еда з 6811/ открытиикая наб., д. 4/ Производственно-полиграфическое предприятие,г.ужгород,ул.Проектна Тираж 641НИИПИ Государственногпо делам изобретений35, Москва, Ж, Рауш Подписноеомитета СССР
