Установка для испытания грунтов статической нагрузкой

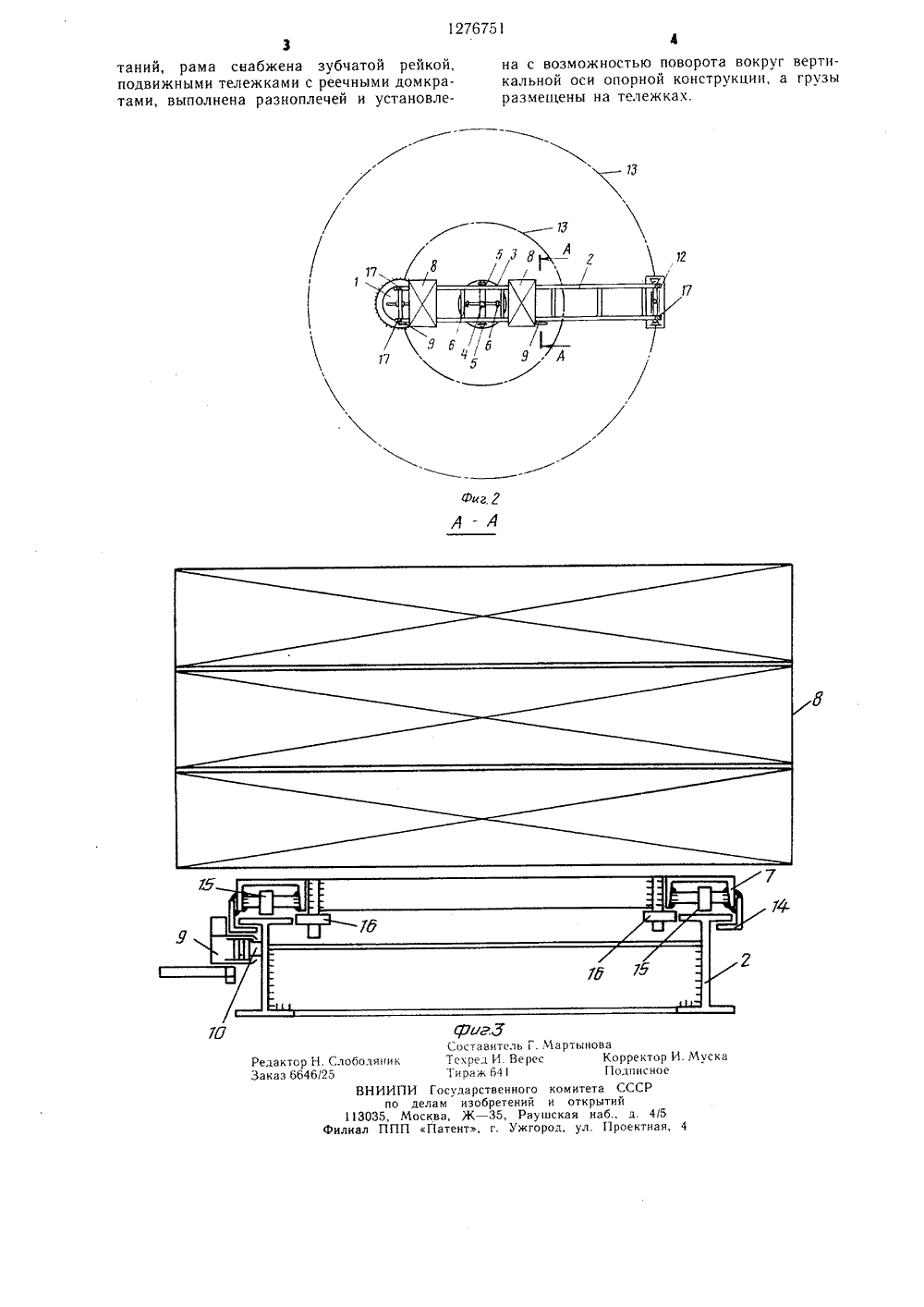

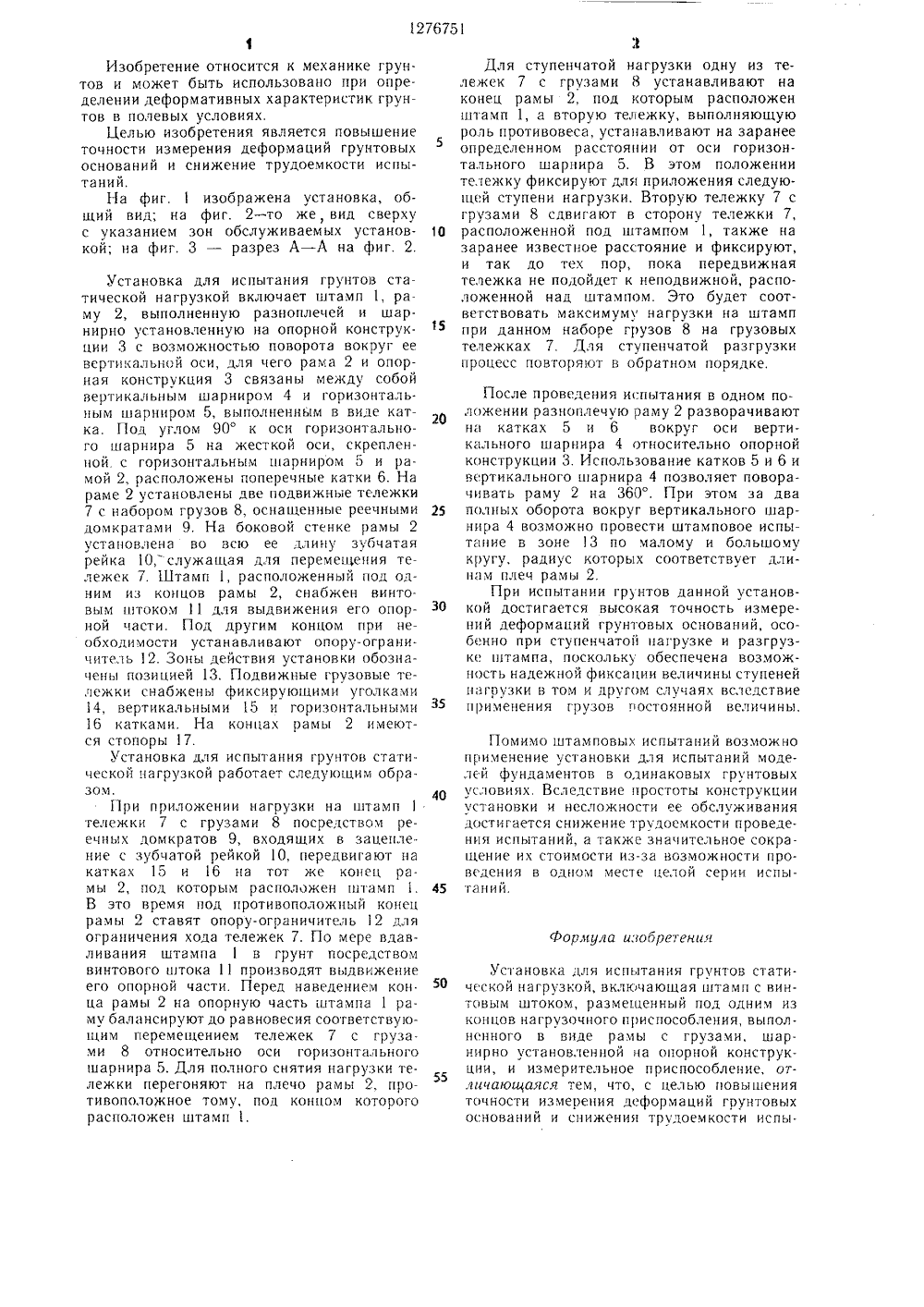

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 801 4 Е 02 Э 1 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКО ВИДЕТЕЛЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ГРУНТОВ СТАТИЧЕСКОЙ НАГРУЗКОЙ (5) Изобретение относится к области механики грунтов и направлено на повышение точности измерения деформаций грунтовых оснований и снижение трудоемкости испытаний в полевых условиях. Нагрузочная рама 2 выполнена разноплечей и шарнирно установлена на опорнои конструкции 3 с возможностью поворота вокруг ее вертикальной оси. На раме 2 подвижно установлены тележки 7 с грузами 8. Для приложения нагрузки на штамп 1 одну из тележек 7 с грузами 8 передвигают на тот конец рамы 2, под которьм он расположен, а вторую тележку 7 для создания противовеса устанавливают на заранее определенном расстоянии от опорной конструкции 3. Перемещая вторую тележку 7 с грузами 8 по раме 2 в сторону штампа, увеличивают ступень нагрузки на него, Поворот рамы 2 вокруг вертикальной оси опорной конструкции 3 дает возможность провести испытания штампом 1 в зонах по малому и большому радиусам, соответствующим длинам плеч рамы 2, без перестановки опор- э ной конструкции 3. 3 ил.5 1 О 15 30 фор,иула изобретения Изобретение относится к механике грунтов и может быть использовано при определении деформативных характеристик грунтов в полевых условиях.Целью изобретения является повышение точности измерения деформаций грунтовых оснований и снижение трудоемкости испытаний.На фиг. 1 изображена установка, общий вид; на фиг. 2 - то же, вид сверху с указанием зон обслуживаемых установкой; на фиг. 3 - разрез А - А на фиг. 2. Установка для испытания грунтов статической нагрузкой включает штамп 1, раму 2, выполненную разноплечей и шарнирно установленную на опорной конструкции 3 с возможностью поворота вокруг ее вертикальной оси, для чего рама 2 и опорная конструкция 3 связаны между собой вертикальным шарниром 4 и горизонтальным шарниром 5, выполненным в виде катка. Под углом 90 к оси горизонтального шарнира 5 на жесткой оси, скрепленной с горизонтальным шарниром 5 и рамой 2, расположены поперечные катки 6. На раме 2 установлены две подвижные тележки 7 с набором грузов 8, оснащенные реечными домкратами 9. На боковой стенке рамы 2 установлена во всю ее длину зубчатая рейка 10, служащая для перемецеция тележек 7. Штамп 1, расположенный под одним из концов рамы 2, снабжен винтовым штоком 11 для выдвижения его опорной части. Под другим концом при необходимости устанавливают опору-огранич ител ь 12. Зоны действия уст а нов ки обоз ц ачены позицией 13. Г 1 одвижные грузовые тележки снабжены фиксирующими уголками 14, вертикальными 15 и горизонтальными 16 катками. На концах рамы 2 имеются стопоры 17.Установка для испытания грунтов статической нагрузкой работает следукнцим образом.При приложении нагрузки на штамп 1 тележки 7 с грузами 8 посредством реечцых домкратов 9, входящих в зацепление с зубчатой рейкой 10, передвигают на катках 15 и 6 на тот же конец ра 2, под которым расположен штамп 1. В это время под противоположный конец рамы 2 ставят опору-ограничитель2 для ограничения хода тележек 7. Г 1 о мере вдавливания штампа 1 в грунт посредством винтового штока 11 производят выдвижение его опорной части. Перед наведением коц. ца рамы 2 на опорную часть штампа 1 раму балансируют до равновесия соответствующим перемещением тележек 7 с грузами 8 относительно оси горизонтального шарнира 5. Для полного снятия нагрузки тележки перегоняют на плечо рамы 2, противоположное тому, под концом которого расположен штамп 1. Для ступенчатой нагрузки одну из тележек 7 с грузами 8 устанавливают на конец рамы 2, под которым расположен штамп 1, а вторую тележку, выполняющую роль противовеса, устанавливают на заранее определенном расстоянии от оси горизонтального шарнира 5. В этом положении тележку фиксируют для приложения следующей ступени нагрузки. Вторую тележку 7 с грузами 8 сдвигают в сторону тележки 7, расположенной под штампом 1, также на заранее известное расстояние и фиксируют, и так до тех пор, пока передвижная тележка не подойдет к неподвижной, расположенной над штампом, Это будет соотвегствовать максимуму нагрузки на штамп при данном наборе грузов 8 на грузовых тележках 7. Для ступенчатой разгрузки процесс повторяют в обратном порядке. После проведения испытания в одном положении разноплечую раму 2 разворачивают на катках 5 и 6 вокруг оси вертикального шарнира 4 относительно опорной конструкции 3. Использование катков 5 и 6 и вертикального шарнира 4 позволяет поворачивать раму 2 на 360. При этом за два полных оборота вокруг вертикального шарнира 4 возможно провести штамповое испытание в зоне 13 по малому и большому кругу, радиус которых соответствует длинам плеч рамы 2.При испытании грунтов данной установкой достигается высокая точность измерений деформаций грунтовых оснований, особенно при сту.пенчатой нагрузке и разгрузке штампа, поскольку обеспечена возможность надежной фиксации величины ступеней нагрузки в том и другом случаях вследствие припмецения грузов постоянной величины. Г 1 омимо штамповых испытаний возможно применение установки для испытаний моделей фундаментов в одинаковых грунтовых условиях. Вследствие простоты конструкции установки и несложности ее обслуживания достигается снижение трудоемкости проведения испытаний, а также значительное сокращение их стоимости из-за возможности проведения в одном месте целой серии испытаний. Установка для испытания грунтов статической нагрузкой, включающая штамп с винтовым штоком, размещенный под одним из концов цагрузочного приспособления, выполненного в виде рамы с грузами, шарнирно установленной ца опорной конструкции, и измерительное приспособление, отлачающаяся тем, что, с целью повышения точности измерения деформаций грунтовых оснований и снижения трудоемкости испы.,РОГАСоставитель Г. МарТскред И. ВерееТираж 64И Государственного копо делам изобретений и открытий113035, Москва, Ж - 35, Рау шская наб., д. 4/5илиал ППП Патент, г. Ужгород, ул. Проектная, 4 тыноваКорректор И. МускПодписноемитета СССР Редактор Н. СлободяникЗаказ 6646/25ВНИИП 3таний, рама снабжена зубчатой рейкой, подвижными тележками с реечными домкратами, выполнена разноплечей и установлеВ1 на с возможностью поворота вокруг вертикальной оси опорной конструкции, а грузыразмещены на тележках,
